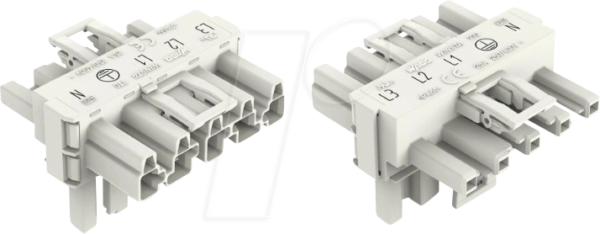

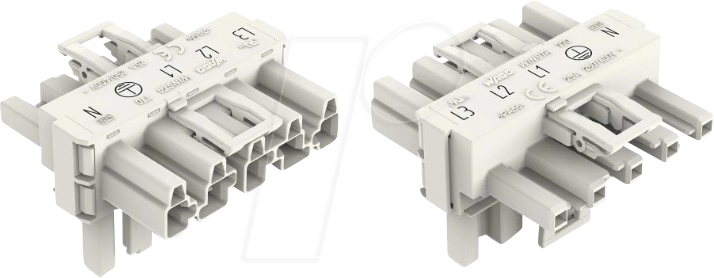

Der WAGO 770-672 – WINSTA® MIDI T-Verteiler: Effiziente und Sichere Stromverteilung für Profis
Sie suchen nach einer zuverlässigen und flexiblen Lösung zur Verteilung elektrischer Energie in anspruchsvollen Umgebungen? Der WAGO 770-672 WINSTA® MIDI T-Verteiler mit 5 Polen und 3 Verriegelungsklinken wurde entwickelt, um komplexe Verkabelungsaufgaben einfach und sicher zu meistern. Ideal für Elektroinstallateure, Systemintegratoren und Planer, die Wert auf Zeitersparnis, Manipulationssicherheit und höchste Zuverlässigkeit legen.
Maximale Flexibilität und Sicherheit in der Elektroinstallation
Der WAGO 770-672 WINSTA® MIDI T-Verteiler revolutioniert die Art und Weise, wie Strom in Gebäuden, Anlagen und industriellen Umgebungen verteilt wird. Durch sein intelligentes Design und die bewährte WAGO-Technologie bietet er eine überlegene Alternative zu herkömmlichen Verdrahtungsmethoden, die oft zeitaufwendig, fehleranfälliger und weniger flexibel sind. Die 5-polige Ausführung ermöglicht die gleichzeitige Zuführung und Weiterleitung von Schutzleiter, Neutralleiter und drei Außenleitern, was ihn für eine Vielzahl von Anwendungen prädestiniert.
Innovative Verriegelungsmechanik für höchste Manipulationssicherheit
Ein herausragendes Merkmal des WAGO 770-672 sind die integrierten 3 Verriegelungsklinken. Diese stellen sicher, dass die angeschlossenen Leitungen stets fest und sicher verbunden bleiben. Dies verhindert unbeabsichtigtes Lösen von Verbindungen, was gerade in industriellen Umgebungen oder bei Anwendungen mit Vibrationen von entscheidender Bedeutung ist. Die Verriegelungsklinken bieten eine zusätzliche Ebene der Sicherheit und Zuverlässigkeit, die weit über Standardlösungen hinausgeht.
Vorteile des WAGO 770-672 – WINSTA® MIDI T-Verteilers
- Schnelle und werkzeuglose Montage: Die bewährte Käfigzugfeder-Anschlusstechnik von WAGO ermöglicht eine extrem schnelle und sichere Verbindung von flexiblen und starren Leitern ohne Spezialwerkzeug. Dies reduziert die Installationszeit erheblich.
- Hohe Leitungsdichte: Mit 5 Polen bietet der T-Verteiler eine kompakte Lösung für die Verteilung von drei Außenleitern, Neutralleiter und Schutzleiter.
- Zuverlässige Kontaktierung: Die Federklemmen sorgen für eine dauerhaft sichere und korrosionsfreie Kontaktierung, auch unter anspruchsvollen Umgebungsbedingungen.
- Intuitive Farbcodierung: Die klare Kennzeichnung der Anschlüsse erleichtert die Installation und reduziert das Fehlerrisiko.
- Robustheit und Langlebigkeit: Hochwertige Materialien gewährleisten eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
- Erweiterbarkeit und Flexibilität: Der T-Verteiler lässt sich nahtlos in bestehende WINSTA® MIDI Systeme integrieren und ermöglicht flexible Anpassungen der Infrastruktur.
- Normenkonformität: Erfüllt höchste Sicherheitsstandards und ist für den professionellen Einsatz in gewerblichen und industriellen Anwendungen zertifiziert.
- Platzsparendes Design: Die kompakte Bauform des T-Verteilers ermöglicht eine effiziente Nutzung des verfügbaren Bauraums.
Technische Spezifikationen und Materialqualität
Die Konstruktion des WAGO 770-672 WINSTA® MIDI T-Verteilers ist auf maximale Leistung und Zuverlässigkeit ausgelegt. Die Gehäusematerialien sind so gewählt, dass sie mechanischer Belastung und chemischen Einflüssen standhalten, wie sie in typischen Installationsumgebungen auftreten können. Die interne Verdrahtung nutzt die WAGO-typische Käfigzugfeder-Technologie, die für ihre Vibrationsfestigkeit und wartungsfreie Verbindung bekannt ist.
| Eigenschaft | Detail |
|---|---|
| Produktbezeichnung | WAGO 770-672 – WINSTA® MIDI T-Verteiler |
| Polanzahl | 5-polig |
| Verriegelungsmechanismus | 3 integrierte Verriegelungsklinken für erhöhte Sicherheit |
| Anschlusstechnik | WAGO Käfigzugfeder-Klemme |
| Leiterquerschnitt (flexibel) | 0,2 mm² bis 4 mm² |
| Leiterquerschnitt (starr) | 0,2 mm² bis 4 mm² |
| Nennstrom | Bis zu 20 A (abhängig von der Anschlussleitung und Umgebungsbedingungen) |
| Nennspannung | Bis zu 400 V |
| Gehäusematerial | Hochwertiger, halogenfreier Kunststoff (Flammpunkt nach UL 94 V-0) |
| Betriebstemperaturbereich | -20 °C bis +65 °C |
| Schutzart | IP20 (bei bestimmungsgemäßer Verwendung und richtiger Montage) |
| Farbe | Grau (Standard für WINSTA® MIDI Serie) |
| Anwendungsbereiche | Gebäudeinstallation, Leuchtenanschluss, Schaltschrankbau, Automatisierungstechnik, Anlagenbau |
Präzision in der Anwendung: Einsatzgebiete und Anwendungsbeispiele
Der WAGO 770-672 T-Verteiler ist ein universelles Bauteil für eine Vielzahl vonspruchsvollen Elektroinstallationsaufgaben. Seine 5-polige Ausführung prädestiniert ihn für Anwendungen, bei denen neben den klassischen Leitern (L1, L2, L3, N, PE) weitere Signale oder Steuerspannungen geführt werden müssen. Typische Einsatzszenarien umfassen:
- Erweiterung von Stromkreisen: Einfache Aufteilung eines Zuleitungsstromkreises in mehrere Abgänge für Leuchten, Geräte oder Maschinen.
- Leuchteninstallation: Ermöglicht eine saubere und sichere Verdrahtung von Beleuchtungssystemen, insbesondere bei komplexer Steuerung oder Dimmfunktionen, die zusätzliche Steuerleitungen erfordern.
- Modulare Anlagen: Ideal für den Einsatz in der modularen Automatisierungstechnik, wo Komponenten schnell verbunden und umkonfiguriert werden müssen.
- Schaltschrankbau: Sorgt für eine übersichtliche und normgerechte Verteilung von Versorgungsspannungen innerhalb von Schaltschränken.
- Mobile Einsätze: Die robuste Bauweise und die sichere Verriegelung machen ihn auch für den Einsatz in temporären Installationen, z.B. bei Veranstaltungen oder auf Baustellen, geeignet.
- Industrielle Maschinen: Ermöglicht die zuverlässige Stromversorgung und Signalübertragung für diverse Maschinenteile und -funktionen.
Die integrierte Verriegelung erhöht die Sicherheit in Umgebungen mit mechanischer Beanspruchung oder Vibrationen, wie sie in der Industrie häufig vorkommen. Die Möglichkeit, sowohl flexible als auch starre Leiter mit einem Querschnitt von bis zu 4 mm² anzuschließen, bietet maximale Flexibilität bei der Materialwahl.
Häufig gestellte Fragen (FAQ) zu WAGO 770-672 – WINSTA® MIDI T-Verteiler, 5-pol, mit 3 Verriegelungsklinke
Was ist der Hauptvorteil des WAGO 770-672 gegenüber herkömmlichen Lüsterklemmen?
Der WAGO 770-672 bietet gegenüber Lüsterklemmen eine deutlich höhere Sicherheit durch die integrierte Käfigzugfeder-Technik, die eine wartungsfreie und vibrationsfeste Verbindung gewährleistet. Zudem sind die Verriegelungsklinken ein zusätzliches Sicherheitsmerkmal gegen unbeabsichtigtes Lösen, was bei Lüsterklemmen nicht gegeben ist. Die Montage ist werkzeuglos und schneller.
Für welche Leiterarten ist der WAGO 770-672 geeignet?
Der WAGO 770-672 ist für den Anschluss von sowohl massiven (eindrähtigen) als auch flexiblen (mehrdrähtigen) Leitern mit einem Querschnitt von 0,2 mm² bis 4 mm² ausgelegt. Dies deckt die gängigsten Querschnitte in der Elektroinstallation ab.
Was bedeutet die 5-polige Ausführung des T-Verteilers?
Eine 5-polige Ausführung bedeutet, dass der Verteiler fünf getrennte elektrische Anschlüsse bietet. Üblicherweise werden diese für drei Außenleiter (L1, L2, L3), den Neutralleiter (N) und den Schutzleiter (PE) genutzt. Dies ist für die Verdrahtung von Drehstromverbrauchern oder komplexeren einphasigen Systemen mit separater Steuerleitung notwendig.
Sind die Verriegelungsklinken ein optionales Zubehör oder fest integriert?
Die 3 Verriegelungsklinken sind ein fest integrierter Bestandteil des WAGO 770-672 WINSTA® MIDI T-Verteilers und erhöhen die mechanische Sicherheit der Verbindung. Sie sind nicht optional, sondern ein festes Designmerkmal dieses Modells.
Kann der WAGO 770-672 im Außenbereich eingesetzt werden?
Der WAGO 770-672 hat die Schutzart IP20 und ist somit primär für den Einsatz in Innenräumen konzipiert. Für den Außenbereich oder feuchte Umgebungen sind spezielle, höher geschützte Produkte erforderlich.
Welche Spannung und Stromstärke kann der WAGO 770-672 sicher verarbeiten?
Der Verteiler ist für eine Nennspannung von bis zu 400 V ausgelegt. Der Nennstrom liegt typischerweise bei bis zu 20 A, wobei die tatsächliche Belastbarkeit von den verwendeten Anschlussleitern und den Umgebungsbedingungen abhängig ist. Eine fachgerechte Dimensionierung ist unerlässlich.
Wie wird der WAGO 770-672 montiert?
Die Montage erfolgt werkzeuglos. Die abisolierte Ader wird einfach in die entsprechende Anschlussöffnung gesteckt, und die Käfigzugfeder klemmt die Verbindung automatisch und sicher. Vor dem Stecken muss die Isolierung des Leiters bis zur angegebenen Abisolierlänge entfernt werden.
