Effiziente und sichere Stromverteilung für anspruchsvolle Elektroinstallationen

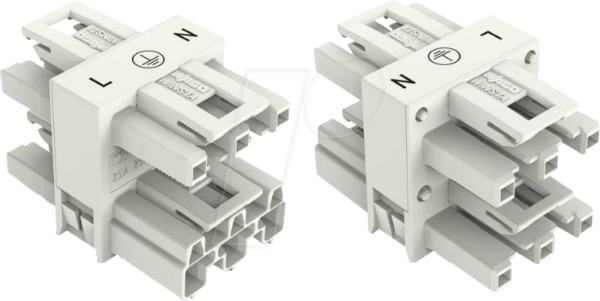

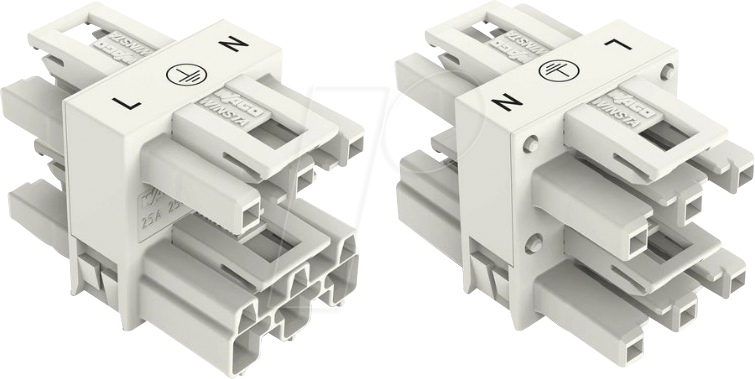

Der WAGO 770-657 – WINSTA® MIDI Verteiler, 3-pol, 3-fach ist die intelligente Lösung für Elektrofachkräfte, die eine zuverlässige und zeitsparende Methode zur Verzweigung von einphasigen Stromkreisen benötigen. Dieses Produkt adressiert direkt die Herausforderungen bei der Installation und Wartung elektrischer Systeme, wo saubere und sichere Verbindungen unerlässlich sind, um Ausfallzeiten und potenzielle Gefahren zu minimieren.
WAGO 770-657: Die überlegene Wahl für professionelle Elektroinstallationen
Im Vergleich zu herkömmlichen Verdrahtungsmethoden, die oft mühsames Abisolieren, Verschrauben und Isolieren erfordern, bietet der WAGO 770-657 eine signifikante Effizienzsteigerung. Seine innovative Käfigzugfeder-Anschlusstechnik ermöglicht eine schnelle, werkzeuglose und fehlerfreie Verbindung von Leitern. Dies reduziert nicht nur die Installationszeit drastisch, sondern minimiert auch das Risiko von losen Verbindungen, die zu Kurzschlüssen oder Bränden führen können. Die integrierte Verteilung in einem kompakten Gehäuse eliminiert zudem den Bedarf an mehreren einzelnen Verteilerdosen oder Klemmblöcken, was zu einer aufgeräumteren und übersichtlicheren Verdrahtung führt. Die WINSTA® MIDI Serie von WAGO steht für höchste Zuverlässigkeit und Sicherheit in der elektrischen Verbindungstechnik, was den 770-657 Verteiler zur ersten Wahl für Profis macht, die Wert auf Qualität, Langlebigkeit und einfache Handhabung legen.
Vorteile des WAGO 770-657 – WINSTA® MIDI Verteilers
- Werkzeuglose Installation: Die innovative Cage Clamp®-Anschlusstechnologie ermöglicht ein schnelles und einfaches Verbinden von Leitern ohne die Notwendigkeit von Werkzeugen.
- Zeitersparnis: Deutlich kürzere Montagezeiten im Vergleich zu traditionellen Verbindungsmethoden.
- Maximale Sicherheit: Zuverlässige und berührungssichere Verbindungen, die Vibrationen standhalten und Korrosion vermeiden.
- Kompaktes Design: Reduziert den Platzbedarf in der Verdrahtungsdose und sorgt für eine aufgeräumtere Installation.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen in Wohn-, Gewerbe- und Industriegebäuden.
- Fehlervermeidung: Klare Farbcodierung und eindeutige Anschlussstellen minimieren das Risiko von Verdrahtungsfehlern.
- Wiederholbare Verbindungen: Leiter können einfach und sicher wieder gelöst und neu verbunden werden, was Wartungsarbeiten erleichtert.
- Hohe Strombelastbarkeit: Ausgelegt für die Anforderungen moderner Elektroinstallationen mit hoher Leistungsdichte.
Technische Spezifikationen und Materialqualität
Der WAGO 770-657 – WINSTA® MIDI Verteiler, 3-pol, 3-fach zeichnet sich durch seine robuste Konstruktion und die Verwendung hochwertiger Materialien aus, die eine lange Lebensdauer und zuverlässige Funktion gewährleisten. Die Gehäuse bestehen aus einem widerstandsfähigen, flammhemmenden Kunststoff, der den höchsten Sicherheitsstandards entspricht und auch unter anspruchsvollen Umgebungsbedingungen eine sichere Anwendung ermöglicht. Die integrierten Käfigzugfeder-Klemmen bestehen aus korrosionsbeständigen Legierungen, die eine dauerhaft geringe Übergangswiderstände sicherstellen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 770-657 – WINSTA® MIDI Verteiler |
| Polzahl | 3-polig |
| Anzahl der Anschlüsse pro Pol | 3 |
| Anschlusstechnik | Cage Clamp® S (Federklemme) |
| Leiterquerschnitt (flexibel/starr) | 0,5 mm² bis 4 mm² |
| Nennspannung | 400 V AC / 4 kV (gemäß EN 60664-1) |
| Nennstrom | 17,5 A |
| Gehäusematerial | Hochleistungskunststoff, flammhemmend (UL 94 V-0) |
| Farbe | Grau (Standard) |
| Umgebungstemperatur (Betrieb) | -30 °C bis +55 °C |
| Schutzart | IP20 (bei korrekt montierten Leitern und geschlossenem Gehäuse) |
| Zulassungen | CE, VDE, UL (prüfen Sie die aktuellsten Zulassungsdokumente für spezifische Anwendungen) |
| Anwendungsbereiche | Verteiler für einphasige Stromkreise, Anschluss von Leuchten, Schaltern, Steckdosen, Verlegung von Kabeln in Installationsrohren, Deckeninstallationen, Wanddurchführungen. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der WAGO 770-657 – WINSTA® MIDI Verteiler, 3-pol, 3-fach ist ein vielseitiges Element für nahezu jede elektrische Installation, bei der eine zuverlässige Verzweigung von Stromkreisen gefragt ist. Seine kompakte Bauform und die hohe Anschlussdichte machen ihn ideal für den Einsatz in beengten Platzverhältnissen wie Hohlwanddosen, Installationsschächten oder Zwischendecken. Elektroinstallateure schätzen ihn insbesondere bei der Montage von Beleuchtungssystemen, wo mehrere Leuchten von einem einzigen Einspeisepunkt versorgt werden müssen. Ebenso bewährt er sich bei der Installation von Steckdosenleisten oder der Verteilung von Strom für Schaltschränke. Die Möglichkeit, sowohl starre als auch flexible Leiter mit Querschnitten von 0,5 mm² bis 4 mm² zu verbinden, eröffnet eine breite Palette von Einsatzmöglichkeiten in Gebäuden, Anlagen und Maschinen. Er ist konzipiert für den Einsatz in trockenen Innenräumen gemäß der Schutzart IP20, was eine sichere Integration in die meisten Standardinstallationen ermöglicht.
Innovative Technologie hinter der WINSTA® MIDI Serie
Die WINSTA® MIDI Serie, zu der auch der 770-657 Verteiler gehört, basiert auf der bewährten Cage Clamp®-Anschlusstechnik von WAGO. Diese Technologie revolutionierte die elektrische Verbindungstechnik durch die Einführung von Federklemmen, die eine permanente, vibrationsfeste und wartungsfreie Verbindung gewährleisten. Im Gegensatz zu Schraubklemmen, bei denen sich Schrauben mit der Zeit lockern können, übt die Feder einen konstanten Anpressdruck auf den Leiter aus. Dies verhindert ein Ablösen des Leiters, selbst bei starken Vibrationen oder Temperaturschwankungen, und eliminiert somit eine häufige Ursache für Installationsfehler und Ausfälle. Die einfache Handhabung – Leiter einführen, fertig – reduziert die Installationszeit signifikant und minimiert das Risiko von Beschädigungen an den Leitern oder am Klemmkörper. Diese fortschrittliche Technologie macht WAGO-Produkte zur bevorzugten Wahl für anspruchsvolle und langlebige Elektroinstallationen.
Häufig gestellte Fragen zu WAGO 770-657 – WINSTA® MIDI Verteiler, 3-pol, 3-fach
Was sind die Hauptvorteile der Verwendung des WAGO 770-657 Verteilers im Vergleich zu herkömmlichen Lüsterklemmen?
Der Hauptvorteil liegt in der werkzeuglosen und somit schnelleren Installation sowie der überlegenen Sicherheit und Zuverlässigkeit. Die Cage Clamp®-Technologie sorgt für eine vibrationsfeste und wartungsfreie Verbindung, die bei Lüsterklemmen nicht immer gewährleistet ist. Zudem ist der Platzbedarf geringer und die Fehleranfälligkeit bei der Verdrahtung deutlich reduziert.
Welche Leiterquerschnitte kann der WAGO 770-657 Verteiler aufnehmen?
Der Verteiler ist für Leiterquerschnitte von 0,5 mm² bis 4 mm² ausgelegt, sowohl für massive als auch für flexible Leiter. Dies deckt die gängigen Querschnitte für die meisten Elektroinstallationen ab.
Ist der WAGO 770-657 Verteiler für den Einsatz in Feuchträumen geeignet?
Nein, der WAGO 770-657 Verteiler ist für den Einsatz in trockenen Innenräumen konzipiert und hat die Schutzart IP20. Für feuchte oder staubige Umgebungen sind spezielle, entsprechend zertifizierte Verteiler und Gehäuse erforderlich.
Wie viele Anschlüsse bietet jeder Pol des WAGO 770-657 Verteilers?
Jeder der drei Pole des WAGO 770-657 Verteilers verfügt über drei separate Anschlüsse. Dies ermöglicht die Verzweigung von bis zu drei Leitern pro Phase.
Kann ich Leiter mit unterschiedlichen Querschnitten in einem Anschluss kombinieren?
Generell wird empfohlen, Leiter mit identischen oder sehr ähnlichen Querschnitten pro Anschluss zu verwenden, um eine optimale Klemmwirkung zu gewährleisten. Die genauen Kombinationsmöglichkeiten für unterschiedliche Querschnitte sollten den technischen Datenblättern von WAGO entnommen werden, um die Einhaltung der Zulassungen sicherzustellen.
Ist der WAGO 770-657 Verteiler für den Anschluss von Beleuchtungssystemen zertifiziert?
Ja, der WAGO 770-657 Verteiler ist für den Einsatz in Elektroinstallationen, einschließlich der Verteilung von Strom für Beleuchtungssysteme, konzipiert und verfügt über entsprechende Zulassungen für den europäischen und nordamerikanischen Markt. Es ist jedoch stets wichtig, die spezifischen Anforderungen der lokalen Bauvorschriften und die Nennwerte des Produkts für die geplante Anwendung zu prüfen.
Wie löse ich einen Leiter aus dem WAGO 770-657 Verteiler, falls eine Änderung notwendig ist?
Um einen Leiter aus der Cage Clamp®-Verbindung zu lösen, wird typischerweise ein geeignetes Werkzeug (oft ein Schraubendreher oder ein Entriegelungswerkzeug von WAGO) benötigt, um die Feder zu entspannen. Die genaue Vorgehensweise ist im Produkthandbuch oder auf der WAGO-Website detailliert beschrieben und stellt sicher, dass der Leiter sicher und ohne Beschädigung entfernt werden kann.
