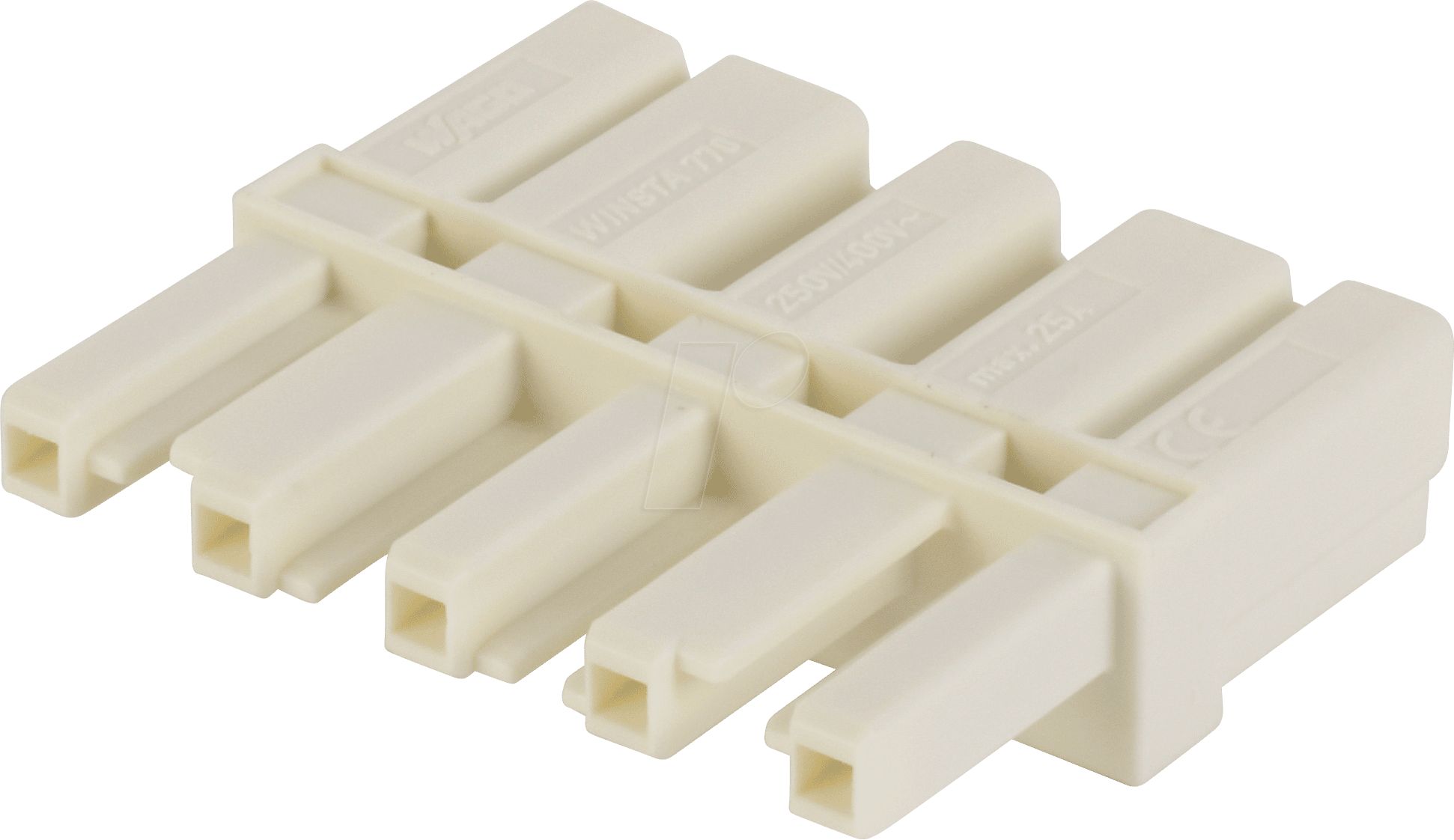

WAGO 770-655 – WINSTA® MIDI Zwischenkupplung, 5-pol: Effiziente und Sichere Stromverteilung für Professionelle Installationen
Die WAGO 770-655 WINSTA® MIDI Zwischenkupplung, 5-pol ist die ideale Lösung für Elektriker und Systemintegratoren, die eine zuverlässige, werkzeuglose und platzsparende Methode zur Verbindung und Verteilung von Energie und Daten benötigen. Sie löst das Problem komplexer Verkabelungen in Schaltschränken, Verteilerdosen und gebäudespezifischen Elektroinstallationen, indem sie eine standardisierte und sichere Schnittstelle für die schnelle Installation und Wartung von 5-adrigen Systemen bietet.
Maximale Flexibilität und Sicherheit durch WAGO-Stecktechnik
Die WAGO 770-655 zeichnet sich durch ihre herausragenden Eigenschaften aus, die sie von herkömmlichen Verbindungsmethoden abheben. Anstelle von zeitraubendem Verschrauben ermöglicht die bewährte PUSH WIRE®-Anschlusstechnik eine einfache und sichere Steckverbindung. Dies reduziert die Installationszeit signifikant und minimiert das Risiko von Fehlverdrahtungen, was gerade in professionellen Umgebungen unerlässlich ist. Die integrierte Zugentlastung sorgt zusätzlich für eine stabile und sichere Befestigung der Kabel, selbst unter mechanischer Beanspruchung. Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von Außenleiter, Neutralleiter und Schutzleiter sowie zweier weiterer Signalleiter, was die Verkabelung von komplexen Geräten und Systemen vereinfacht.
Wesentliche Vorteile der WAGO 770-655
- Werkzeuglose Installation: Schnelle und einfache Verbindung dank PUSH WIRE®-Anschlusstechnik, spart wertvolle Installationszeit.
- Hohe Zuverlässigkeit: Konstante Klemmkraft und Vibrationssicherheit gewährleisten eine dauerhaft sichere elektrische Verbindung.
- Platzersparnis: Kompaktes Design für effiziente Nutzung im Schaltschrank und engen Installationsbereichen.
- Fehlervermeidung: Klare Kodierung und einfache Handhabung reduzieren das Risiko von Verdrahtungsfehlern.
- 5-polige Konfiguration: Ermöglicht die parallele Führung von L, N, PE und zwei weiteren Leitern für vielseitige Anwendungen.
- Modularität: Kompatibel mit dem WINSTA® MIDI Steckverbindersystem für erweiterte Konfigurationsmöglichkeiten.
- Hohe elektrische Sicherheit: Erfüllt strenge Normen und Vorschriften für professionelle Elektroinstallationen.
Technische Spezifikationen und Konstruktionsmerkmale
Die WAGO 770-655 ist aus hochwertigen Materialien gefertigt, die Langlebigkeit und Betriebssicherheit gewährleisten. Das Gehäuse besteht aus einem robusten, flammwidrigen Kunststoff, der den strengsten Sicherheitsanforderungen entspricht. Die Innenkontakte sind aus einer hochleitfähigen Kupferlegierung gefertigt und für eine dauerhafte, niederohmige Verbindung optimiert. Die klare Kennzeichnung der Anschlusspunkte und die Farbkodierung der Aderenden (sofern zutreffend für die Anwendung) erleichtern die eindeutige Zuordnung der Leiter.
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Zwischenkupplung |
| Serie | WINSTA® MIDI |
| Polzahl | 5-polig |
| Anschlusstechnik | PUSH WIRE® |
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Leiterquerschnitt (massiv) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (flexibel) | 0,5 mm² – 2,5 mm² |
| Gehäusematerial | Flammwidriger Kunststoff (z.B. Polyamid) |
| Schutzart (mit Stecker/Buchse) | IP20 (für allgemeine Anwendungen, keine Umgebungsfeuchtigkeit) |
| Einsatztemperatur | -40 °C bis +70 °C |
| Farbe | Grau (Gehäuse) |
| Zulassungen | CE, VDE, UL (abhängig von spezifischer Produktvariante und Region) |
Anwendungsgebiete und Integrationsmöglichkeiten
Die WAGO 770-655 Zwischenkupplung ist prädestiniert für eine breite Palette von Anwendungen im Elektrohandwerk und in der Gebäudetechnik. Sie findet ihren Einsatz in der Verteilung von Stromversorgungen für Beleuchtungssysteme, Lüftungsanlagen, Pumpen oder Steuerungen. Insbesondere in industriellen Umgebungen, wo schnelle und zuverlässige Anschlüsse gefordert sind, spielt sie ihre Stärken aus. Die Kompatibilität mit dem WINSTA® MIDI System ermöglicht eine nahtlose Integration in bestehende oder neue Elektroinstallationskonzepte, von der Unterputzinstallation bis hin zu Schaltschrankaufbauten. Die 5-polige Ausführung ist ideal für den Anschluss von Geräten, die neben der reinen Stromversorgung auch zusätzliche Steuersignale benötigen, wie z.B. Motorsteuerungen oder Sensorik.
Erweiterte Funktionalität und Systemintegration
Die WAGO 770-655 ist nicht nur eine einfache Steckverbindung, sondern ein integraler Bestandteil des WINSTA® MIDI Steckverbindersystems. Dieses System bietet standardisierte Schnittstellen für eine schnelle und sichere elektrische Verbindung in verschiedenen Gebäudeinstallationen. Durch die Verwendung von farblich kodierten Steckern und Buchsen sowie die klare Strukturierung der Verbindungen wird die Installation und Wartung vereinfacht und das Risiko von Fehlern minimiert. Die Zwischenkupplung erlaubt es, bestehende Leitungen flexibel zu erweitern oder zu unterteilen, ohne die ursprüngliche Verkabelung durchtrennen zu müssen. Dies ist besonders vorteilhaft bei nachträglichen Änderungen oder Erweiterungen von Anlagen.
Qualität, die überzeugt – WAGO als Synonym für Innovation
WAGO steht seit Jahrzehnten für innovative und qualitativ hochwertige elektrische Verbindungstechnik. Die WINSTA® MIDI Serie verkörpert diese Philosophie, indem sie moderne Anforderungen an Effizienz, Sicherheit und Flexibilität in der Elektroinstallation erfüllt. Die 770-655 Zwischenkupplung profitiert von der langjährigen Erfahrung des Herstellers in der Entwicklung von Steckverbindern, die auf Langlebigkeit, Robustheit und einfache Handhabung ausgelegt sind. Die verwendete PUSH WIRE®-Technologie hat sich in unzähligen Anwendungen bewährt und bietet eine zuverlässige Verbindung, die auch unter rauen Umgebungsbedingungen Bestand hat.
FAQ – Häufig gestellte Fragen zu WAGO 770-655 – WINSTA® MIDI Zwischenkupplung, 5-pol
Kann ich die WAGO 770-655 auch für Niederspannungsanwendungen verwenden?
Ja, die WAGO 770-655 ist für eine Nennspannung von 250 V ausgelegt und eignet sich somit hervorragend für allgemeine Niederspannungsanwendungen im Bereich der Elektroinstallation, sofern die angegebene Strombelastung eingehalten wird.
Ist die Installation der Zwischenkupplung kompliziert?
Nein, die Installation ist bewusst einfach und werkzeuglos gestaltet. Dank der PUSH WIRE®-Anschlusstechnik können Sie die abisolierten Leiter einfach in die entsprechenden Anschlüsse stecken. Ein leichter Zug an der Leitung bestätigt die sichere Verbindung.
Welche Leiterquerschnitte können maximal angeschlossen werden?
Die WAGO 770-655 WINSTA® MIDI Zwischenkupplung, 5-pol ist für massive und flexible Leiter mit Querschnitten von 0,5 mm² bis 2,5 mm² ausgelegt. Dies deckt einen Großteil der gängigen Anforderungen in der Gebäudetechnik ab.
Ist die Kupplung für den Außeneinsatz geeignet?
Die WAGO 770-655 hat standardmäßig die Schutzart IP20 und ist daher für trockene Innenräume konzipiert. Für Anwendungen, die Feuchtigkeit oder Staub ausgesetzt sind, sind spezielle Steckverbinder mit höherer Schutzart erforderlich.
Wie wird die Zugentlastung bei dieser Kupplung realisiert?
Die Zugentlastung ist ein integraler Bestandteil des WAGO WINSTA® MIDI Systems. Die Kabel werden sicher in der Kupplung fixiert, um ein unbeabsichtigtes Herausziehen der Leiter zu verhindern und die mechanische Stabilität der Verbindung zu gewährleisten.
Kann ich verschiedene WAGO WINSTA® Produkte miteinander kombinieren?
Ja, die WAGO 770-655 ist Teil des WINSTA® MIDI Steckverbindersystems. Dies bedeutet, dass sie mit anderen kompatiblen WAGO WINSTA® Steckverbindern und Komponenten verbunden werden kann, um flexible und modulare Verkabelungslösungen zu schaffen.
Wie unterscheidet sich die 5-polige Ausführung von einer 3-poligen?
Die 5-polige Ausführung der WAGO 770-655 ermöglicht die gleichzeitige Führung von fünf Leitern. Dies ist ideal für Anwendungen, bei denen neben den Standardleitern (Außenleiter, Neutralleiter, Schutzleiter) auch zwei zusätzliche Steuer- oder Signalleiter geführt werden müssen, wie es beispielsweise bei komplexeren Motorschaltungen oder intelligenten Gebäudesystemen der Fall ist.
