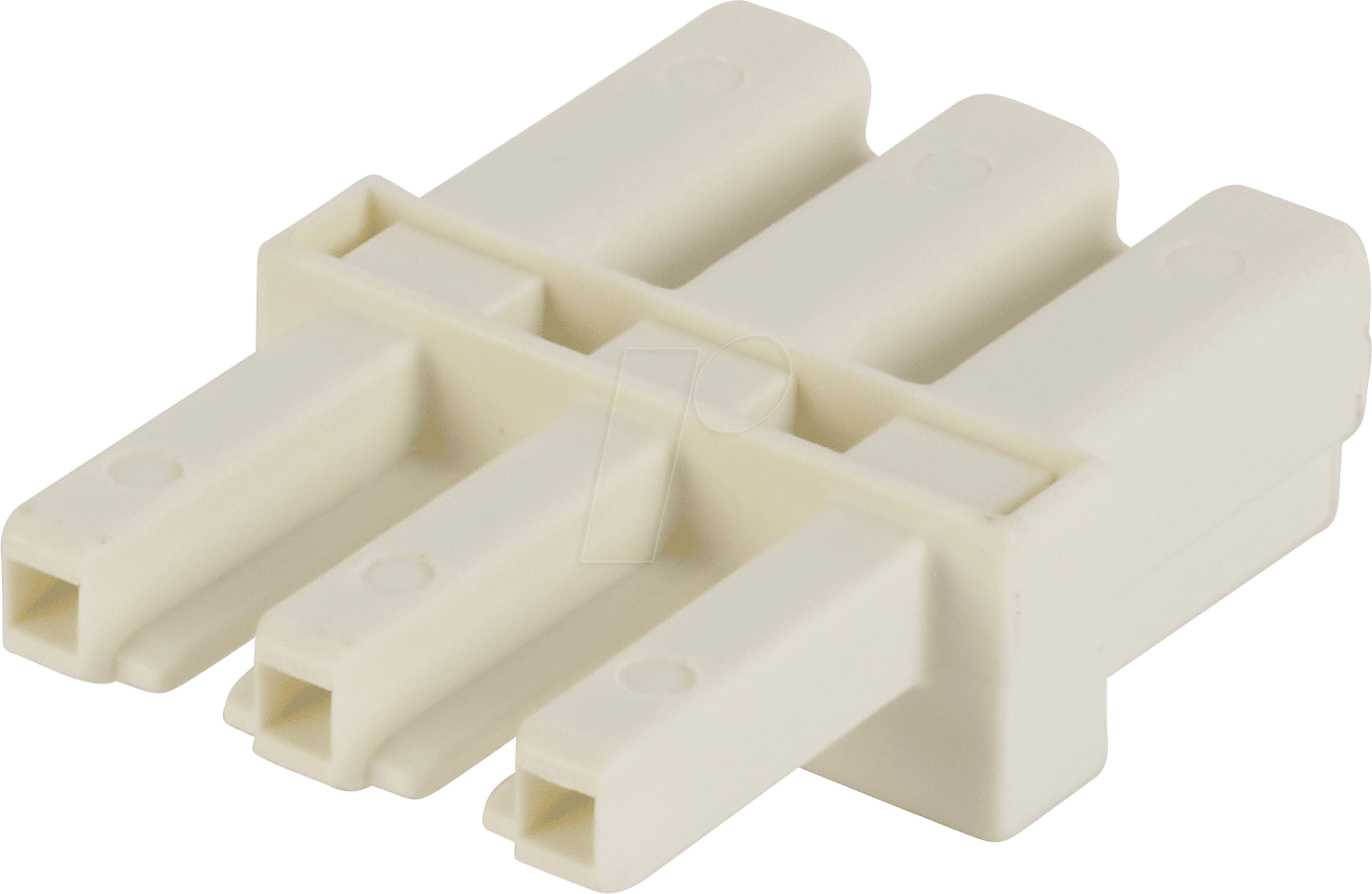

WAGO 770-653 – WINSTA® MIDI Zwischenkupplung, 3-pol: Effiziente und sichere elektrische Verbindungen für professionelle Installationen
Die WAGO 770-653 WINSTA® MIDI Zwischenkupplung, 3-pol, ist die ideale Lösung für Elektriker und Installateure, die eine schnelle, zuverlässige und sichere Verbindung für ein- und mehradrige Leiter in anspruchsvollen Umgebungen benötigen. Sie löst das Problem zeitaufwändiger und potenziell fehleranfälliger Schraubverbindungen und bietet eine robuste, steckbare Alternative, die auch bei Vibrationen und wechselnden Temperaturbedingungen ihre volle Funktionalität bewahrt.
Unübertroffene Anschlussflexibilität und Sicherheit
Die WINSTA® MIDI Serie von WAGO steht für eine neue Dimension der Anschlussklemmentechnik. Die 770-653 Zwischenkupplung ermöglicht die einfache und sichere Durchverbindung von drei Leitern, ohne dass Werkzeuge erforderlich sind. Dies reduziert die Installationszeit signifikant und minimiert das Risiko von Verdrahtungsfehlern, die bei herkömmlichen Methoden auftreten können. Die integrierte PUSH WIRE®-Anschlusstechnik von WAGO garantiert eine feste und wartungsfreie Verbindung, die selbst extremen mechanischen Belastungen standhält. Dies ist entscheidend in Bereichen, wo Zuverlässigkeit oberste Priorität hat, wie beispielsweise in der Gebäudeinstallation, der Leuchtenverdrahtung oder bei der Integration von Industriekomponenten.
Innovative Technologie für maximale Leistung
Die Kernkompetenz der WAGO 770-653 liegt in ihrer fortschrittlichen Technologie. Die steckbare Verbindungstechnik, kombiniert mit dem bewährten PUSH WIRE®-Prinzip, erlaubt eine einfache und schnelle Montage. Das Gehäusematerial, gefertigt aus hochtemperaturbeständigem und flammhemmendem Kunststoff, gewährleistet höchste Sicherheit und Langlebigkeit, auch unter widrigen Bedingungen. Die 3-polige Ausführung eröffnet vielfältige Anwendungsmöglichkeiten, von der einfachen Stromversorgung bis hin zur komplexen Signalübertragung, immer unter Gewährleistung einer durchgängig hohen Leitfähigkeit und minimalem Übergangswiderstand.
Vorteile der WAGO 770-653 WINSTA® MIDI Zwischenkupplung
- Zeitersparnis: Schnelle und werkzeuglose Steckverbindung reduziert Montagezeiten erheblich.
- Sicherheit: PUSH WIRE®-Technologie gewährleistet eine sichere und dauerhaft feste Verbindung, auch bei Vibrationen.
- Flexibilität: Geeignet für ein- und mehradrige Leiter verschiedener Querschnitte, was eine breite Anwendungspalette ermöglicht.
- Robustheit: Hochwertiges Gehäusematerial schützt vor Umwelteinflüssen und mechanischer Belastung.
- Wartungsfreiheit: Einmal gesteckt, ist keine Nachjustierung oder Wartung erforderlich.
- Fehlerreduktion: Reduziert das Risiko von Verdrahtungsfehlern durch einfaches Stecksystem.
- Kompaktes Design: Ermöglicht Platzersparnis in Installationsdosen und Gehäusen.
Anwendungsgebiete und Einsatzmöglichkeiten
Die WAGO 770-653 WINSTA® MIDI Zwischenkupplung ist ein vielseitiges Bauteil, das in zahlreichen Bereichen der Elektrotechnik Anwendung findet:
- Gebäudeinstallation: Anschluss von Steckdosen, Schaltern, Lampen und Verteilerdosen.
- Leuchtenverdrahtung: Schnelle und sichere Verbindung von Deckenleuchten, Wandleuchten und Einbaustrahlern.
- Schaltschrankbau: Verbindung von Steuerungs- und Automatisierungskomponenten.
- Industrieanwendungen: Zuverlässige Verbindungen in Produktionsanlagen und Maschinen.
- Integrierte Systeme: Verbindung von Sensoren, Aktoren und Bussystemen.
- Mobile Anwendungen: Sichere Verbindungen in Fahrzeugen und mobilen Geräten, wo Vibrationen eine Rolle spielen.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Zwischenkupplung |
| Serie | WINSTA® MIDI |
| Polanzahl | 3 |
| Anschlusstechnik | PUSH WIRE® |
| Leiterquerschnitt (starr) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,5 mm² – 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Gehäusematerial | Halogenfreier, hochtemperaturfester Kunststoff |
| Farbe | Grau |
| Schutzart (wenn richtig montiert) | IP20 |
| Umgebungstemperatur | -40 °C bis +85 °C |
| Abmessungen (L x B x H) | ca. 48,6 mm x 23,2 mm x 15,6 mm |
| Zulassungen | CE, VDE, UL (abhängig von spezifischer Ausführung und Region) |
Umfassende Material- und Konstruktionsdetails
Das Gehäuse der WAGO 770-653 WINSTA® MIDI Zwischenkupplung ist aus einem speziellen, hochleistungsfähigen Kunststoff gefertigt, der selbst bei erhöhten Temperaturen seine Formstabilität und mechanische Integrität bewahrt. Diese Materialauswahl ist entscheidend für die Sicherheit und Langlebigkeit in elektrischen Installationen, wo Wärmeentwicklung durch Stromfluss eine ständige Größe ist. Die Innenkontakte bestehen aus einer hochleitfähigen Kupferlegierung, die für eine optimale Stromübertragung mit minimalen Verlusten sorgt. Die Federklemmen der PUSH WIRE®-Technologie sind so konzipiert, dass sie auch bei wechselnden Temperaturen und Vibrationen einen konstanten und sicheren Anpressdruck auf die Leiter gewährleisten. Dies verhindert das Lockern von Verbindungen, ein häufiges Problem bei Schraubklemmen, und reduziert somit das Risiko von Kriechströmen und Bränden.
Design-Merkmale für die Praxis
Das kompakte Design der 770-653 Zwischenkupplung ist ein wesentlicher Vorteil in der Praxis. Die schmale Bauform ermöglicht eine einfache Installation in beengten Platzverhältnissen, wie sie in modernen Installationsdosen oder kleineren Verteilerkästen häufig anzutreffen sind. Die durchdachte Geometrie des Gehäuses bietet zudem eine gute Handhabung während der Montage. Die klar definierten Stecköffnungen minimieren das Risiko einer falschen Belegung und erleichtern das Einführen der Leiter. Die Farbgebung in neutralem Grau fügt sich unauffällig in verschiedene Umgebungen ein und erfüllt gängige Installationsstandards.
Häufig gestellte Fragen (FAQ)
Wie viele Leiter kann die WAGO 770-653 WINSTA® MIDI Zwischenkupplung maximal aufnehmen?
Die WAGO 770-653 WINSTA® MIDI Zwischenkupplung ist für die Aufnahme von insgesamt 3 Leitern ausgelegt. Dies ermöglicht die einfache Durchverbindung von Zuleitung, Abgang und einer zusätzlichen Leitung für weitere Verbraucher oder eine Schleifenbildung.
Welche Leiterarten sind mit der 770-653 Zwischenkupplung kompatibel?
Die Zwischenkupplung ist sowohl für massive (eindrähtige) als auch für flexible Leiter geeignet. Bei flexiblen Leitern ist die Verwendung einer geeigneten Aderendhülse empfehlenswert, um eine sichere und dauerhafte Verbindung zu gewährleisten.
Ist die WAGO 770-653 WINSTA® MIDI Zwischenkupplung für den Einsatz in feuchten Umgebungen geeignet?
Die standardmäßige WAGO 770-653 WINSTA® MIDI Zwischenkupplung ist für den Einsatz in trockenen Umgebungen konzipiert und bietet die Schutzart IP20. Für Anwendungen in feuchten oder staubigen Umgebungen sind spezielle, für diese Bedingungen ausgelegte Produkte mit höherer Schutzart erforderlich.
Welche maximalen Spannungen und Ströme kann diese Zwischenkupplung verarbeiten?
Die Nennspannung beträgt 400 V und der Nennstrom 16 A. Diese Werte stellen sicher, dass die Zwischenkupplung für eine Vielzahl von Standardanwendungen in der Gebäude- und Industrieinstallation sicher eingesetzt werden kann.
Ist eine spezielle Werkzeugausstattung für die Montage erforderlich?
Nein, die Montage der WAGO 770-653 WINSTA® MIDI Zwischenkupplung ist werkzeuglos. Die Leiter werden einfach in die Öffnungen gesteckt, und die integrierte PUSH WIRE®-Technologie sorgt für die sichere Klemmung.
Woher weiß ich, ob die Verbindung sicher ist?
Die PUSH WIRE®-Technologie von WAGO ist darauf ausgelegt, eine konstante und sichere Verbindung zu gewährleisten. Ein spürbarer Widerstand beim Einführen des Leiters und ein fest sitzender Halt sind Indikatoren für eine korrekte Verbindung.
Kann ich die Verbindung wieder lösen, falls ein Fehler auftritt?
Ja, die Verbindung kann bei Bedarf durch gleichzeitiges Drücken der Entriegelungstasten an den Seiten gelöst werden, was eine einfache Korrektur von Verdrahtungsfehlern ermöglicht.
