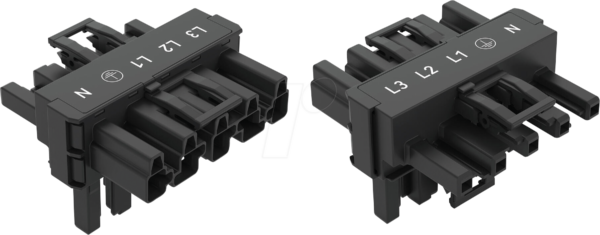

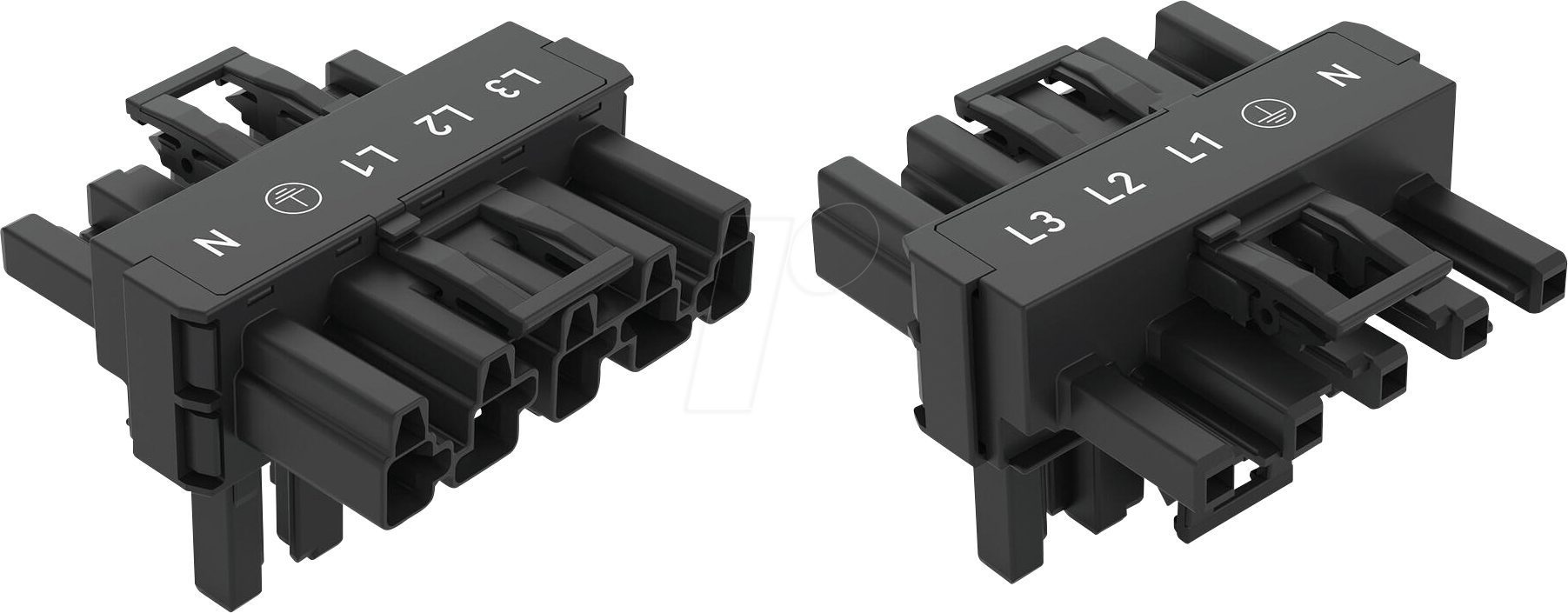

WAGO 770-622 – WINSTA® MIDI T-Verteiler: Effiziente und sichere Stromverteilung für anspruchsvolle Projekte
Der WAGO 770-622 WINSTA® MIDI T-Verteiler ist die ideale Lösung für Installateure und Elektrofachkräfte, die eine zuverlässige und zeiteffiziente Stromverteilung in komplexen Elektroinstallationen benötigen. Dieses Produkt adressiert die Herausforderung, mehrere Stromkreise sicher und normkonform an einem einzigen Punkt zu verzweigen, ohne dabei die Flexibilität und Wartungsfreundlichkeit zu beeinträchtigen. Speziell entwickelt für den Einsatz in gewerblichen und industriellen Umgebungen sowie in anspruchsvollen privaten Installationen, bietet er eine überlegene Alternative zu traditionellen Verdrahtungsmethoden.
Maximale Effizienz und Sicherheit: Die Vorteile des WAGO 770-622
Der WAGO 770-622 WINSTA® MIDI T-Verteiler zeichnet sich durch seine herausragende Leistungsfähigkeit und Sicherheit aus, die ihn von herkömmlichen Verteilerlösungen abhebt:
- Schnelle und werkzeuglose Montage: Dank der bewährten WAGO CAGE CLAMP® Anschlussklemme erfolgt die Installation nicht nur schneller, sondern auch deutlich sicherer als bei Schraubverbindungen. Dies reduziert die Installationszeit erheblich und minimiert das Risiko von Fehlverdrahtungen.
- Hohe Strombelastbarkeit: Mit seiner 5-poligen Ausführung und einer Nennspannung von bis zu 400V ist dieser Verteiler für eine Vielzahl von Anwendungen geeignet, von der Energieversorgung von Leuchten bis hin zur Verteilung von Strom in komplexen Schaltanlagen.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, widersteht der T-Verteiler Umwelteinflüssen und mechanischer Beanspruchung, was eine lange Lebensdauer und Zuverlässigkeit gewährleistet.
- Kompaktes Design: Die kompakte Bauform des WINSTA® MIDI Systems ermöglicht eine platzsparende Integration in Schaltschränke und Verteilerdosen, auch bei dicht gedrängter Verkabelung.
- Verriegelungsklinken für zusätzliche Sicherheit: Die integrierten 3 Verriegelungsklinken gewährleisten eine feste und sichere Verbindung, die auch bei Vibrationen oder mechanischer Belastung nicht unerwartet gelöst werden kann. Dies ist ein entscheidender Sicherheitsaspekt, insbesondere in Anlagen mit erhöhten Anforderungen.
- Erweiterbarkeit und Flexibilität: Das WINSTA® MIDI System ist modular aufgebaut, was zukünftige Anpassungen und Erweiterungen der Installation erleichtert, ohne bestehende Verbindungen aufbrechen zu müssen.
Umfassende technische Spezifikationen des WAGO 770-622
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 770-622 WINSTA® MIDI T-Verteiler |
| Anzahl der Pole | 5-polig |
| Anschlussart | WAGO CAGE CLAMP® 2-Leiter-Anschlusstechnik |
| Nennspannung | Bis zu 400V (AC) |
| Nennstrom | Bis zu 20A |
| Kabelquerschnitt (flexibel und starr) | 0,5 mm² bis 4 mm² |
| Gehäusematerial | Hochwertiger, halogenfreier Kunststoff; UV-beständig und chemikalienresistent für Langlebigkeit |
| Farbe | Hellgrau (ähnlich RAL 7035) |
| Schutzart | IP20 (bei bestimmungsgemäßer Verwendung) |
| Umgebungstemperatur | -25°C bis +40°C (durchgängig), bis +55°C (kurzzeitig) |
| Befestigungsart | Ohne Befestigung (freie Verlegung oder Integration in bestehende Systeme) |
| Sicherheitsmerkmale | Integrierte 3 Verriegelungsklinken zur Sicherung der Steckverbindung, integrierte Zugentlastungsmöglichkeiten |
| Zertifizierungen | Konformität mit IEC/EN 61984, UL, CSA und weiteren relevanten Normen für elektrische Sicherheit und Leistung |
| Einsatzbereiche | Industrielle Anlagen, gewerbliche Gebäude, öffentliche Einrichtungen, anspruchsvolle Wohnbereiche, Beleuchtungstechnik, Verteilung von Energie |
Anwendungsbereiche und Systemintegration
Der WAGO 770-622 WINSTA® MIDI T-Verteiler ist ein zentraler Baustein innerhalb des WAGO WINSTA® MIDI Systems, das eine modulare und flexible Verdrahtungslösung für eine Vielzahl von Anwendungen bietet. Seine 5-polige Ausführung ermöglicht die gleichzeitige Führung von Außenleiter, Neutralleiter und Schutzleiter sowie von zwei weiteren Leitern, die beispielsweise für Schaltsignale oder zusätzliche Stromversorgungen genutzt werden können. Dies ist besonders vorteilhaft in Systemen, die eine komplexe Steuerung oder die Integration von Dimmfunktionen erfordern.
Typische Einsatzgebiete umfassen:
- Gebäudetechnik: Installation von Beleuchtungssystemen, Anschluss von Sensoren, Verteilung von Energie für technische Geräte in Büros, Schulen und Krankenhäusern.
- Industrieautomation: Sichere und schnelle Verbindung von Maschinen und Steuergeräten, Energieversorgung für Förderbänder und Produktionsanlagen.
- Veranstaltungstechnik: Flexible und robuste Verkabelung von Licht- und Tonanlagen, wo schnelle Auf- und Abbauzeiten sowie höchste Zuverlässigkeit gefordert sind.
- Moderne Wohnraumgestaltung: Integration von Smart-Home-Komponenten, Anschluss von komplexen Beleuchtungskonzepten oder energieeffizienten Heizsystemen.
Die WINSTA® MIDI Serie von WAGO steht für eine durchdachte Systemlösung, die über einzelne Komponenten hinausgeht. Die T-Verteiler fügen sich nahtlos in dieses Ökosystem ein und ermöglichen eine konsistente und normkonforme Installation über verschiedene Anlagenteile hinweg. Die Kompatibilität mit anderen WINSTA® MIDI Steckverbindern und Komponenten stellt sicher, dass auch zukünftige Erweiterungen unkompliziert realisierbar sind.
Die CAGE CLAMP® Technologie: Ein Garant für Zuverlässigkeit
Im Herzen des WAGO 770-622 T-Verteilers schlägt die revolutionäre CAGE CLAMP® Anschlusstechnik. Dieses einzigartige Klemmsystem von WAGO ermöglicht eine einfache, schnelle und vor allem sichere elektrische Verbindung von Leitern. Die Federkraft des Klemmbügels sorgt für einen konstanten Anpressdruck auf den Leiter, unabhängig von Vibrationen, Temperaturschwankungen oder dem Alter des Leiters. Dies eliminiert die Notwendigkeit, Schraubverbindungen periodisch nachzuziehen, wie es bei herkömmlichen Klemmblöcken der Fall ist. Die CAGE CLAMP® Technologie bietet somit eine wartungsfreie und dauerhaft sichere Verbindung, die für die Zuverlässigkeit Ihrer Installationen unerlässlich ist.
Der 5-polige Aufbau des Verteilers erlaubt die gleichzeitige Aufnahme von verschiedenen Leitertypen und -querschnitten innerhalb der zugelassenen Grenzen. Dies bietet eine beispiellose Flexibilität bei der Konfiguration von Stromkreisen und der Anpassung an spezifische Anforderungen.
Haltbarkeit und Sicherheit durch Materialwahl und Design
Bei der Entwicklung des WAGO 770-622 T-Verteilers wurde besonderer Wert auf die Auswahl von Materialien gelegt, die höchste Sicherheitsstandards erfüllen und eine lange Lebensdauer gewährleisten. Das Gehäuse besteht aus einem robusten, halogenfreien Kunststoff, der nicht nur mechanisch widerstandsfähig ist, sondern auch bei Brandeinwirkung das Risiko der Freisetzung toxischer Gase minimiert. Diese Eigenschaft ist in vielen gewerblichen und öffentlichen Umgebungen von entscheidender Bedeutung. Die UV-Beständigkeit und chemische Resistenz des Materials stellen sicher, dass der Verteiler auch unter widrigen Bedingungen seine Integrität bewahrt.
Die integrierten Verriegelungsklinken sind ein weiteres Detail, das die Sicherheit erhöht. Sie verhindern ein versehentliches Lösen der Steckverbindung und bieten eine zusätzliche physische Sicherung, die in Umgebungen mit hoher mechanischer Beanspruchung oder Vibrationen von unschätzbarem Wert ist. Dies trägt maßgeblich zur Gesamtsicherheit und Zuverlässigkeit der elektrischen Anlage bei.
FAQ – Häufig gestellte Fragen zu WAGO 770-622 – WINSTA® MIDI T-Verteiler, 5-pol, mit 3 Verriegelungsklinke
Kann der WAGO 770-622 T-Verteiler auch für Niederspannungsanwendungen verwendet werden?
Ja, der WAGO 770-622 T-Verteiler ist für Nennspannungen bis zu 400V ausgelegt. Dies macht ihn sowohl für Standard-Netzspannungen als auch für viele Niederspannungsanwendungen, bei denen eine sichere und gleichzeitige Verteilung von mehreren Leitern erforderlich ist, bestens geeignet.
Ist die Installation des WAGO 770-622 auch für ungeübte Elektriker einfach?
Dank der intuitiven und werkzeuglosen WAGO CAGE CLAMP® Anschlusstechnik ist die Installation des Verteilers sehr einfach und fehlerresistent. Dennoch ist eine fachgerechte Ausführung durch qualifiziertes Personal gemäß den geltenden Normen und Vorschriften unerlässlich.
Welche Kabelquerschnitte können maximal mit diesem Verteiler verbunden werden?
Der WAGO 770-622 T-Verteiler unterstützt sowohl flexible als auch starre Leiter mit Querschnitten von 0,5 mm² bis maximal 4 mm² pro Anschluss. Dies bietet eine breite Kompatibilität mit gängigen Installationskabeln.
Wie werden die Verbindungen gegen unbeabsichtigtes Lösen gesichert?
Der Verteiler verfügt über 3 integrierte Verriegelungsklinken. Diese rasten beim Stecken ein und sichern die Verbindung mechanisch gegen ein unbeabsichtigtes Lösen, selbst unter Einwirkung von Vibrationen.
Ist das Material des Verteilers für den Einsatz in feuchten Umgebungen geeignet?
Der WAGO 770-622 T-Verteiler hat die Schutzart IP20, was ihn für trockene Innenräume ohne direkte Exposition gegenüber Feuchtigkeit oder Wasser qualifiziert. Für feuchte oder aggressive Umgebungen sind spezielle WINSTA® Komponenten mit höherer Schutzart erforderlich.
Wie viele unabhängige Stromkreise können über diesen T-Verteiler geführt werden?
Als 5-poliger Verteiler können Sie drei Strompfade (z.B. L, N, PE) und zusätzlich zwei weitere Leiter für zusätzliche Signale oder Stromversorgungen parallel führen. Somit können Sie beispielsweise einen Stromkreis auf drei verschiedene Abzweigungen verteilen.
Welche Vorteile bietet die CAGE CLAMP® Technologie gegenüber klassischen Schraubklemmen?
Die CAGE CLAMP® Technologie bietet eine dauerhaft sichere und wartungsfreie Verbindung durch konstanten Anpressdruck der Feder. Dies eliminiert das Nachziehen von Schrauben, reduziert das Risiko von Korrosion und sorgt für eine höhere Zuverlässigkeit und Sicherheit über die gesamte Lebensdauer der Installation.
