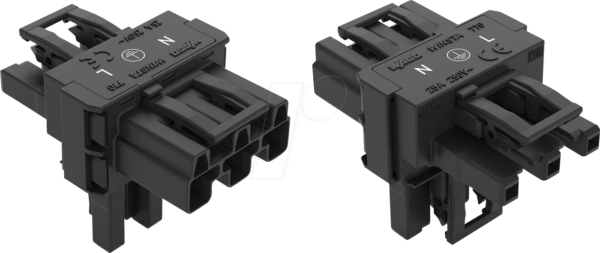

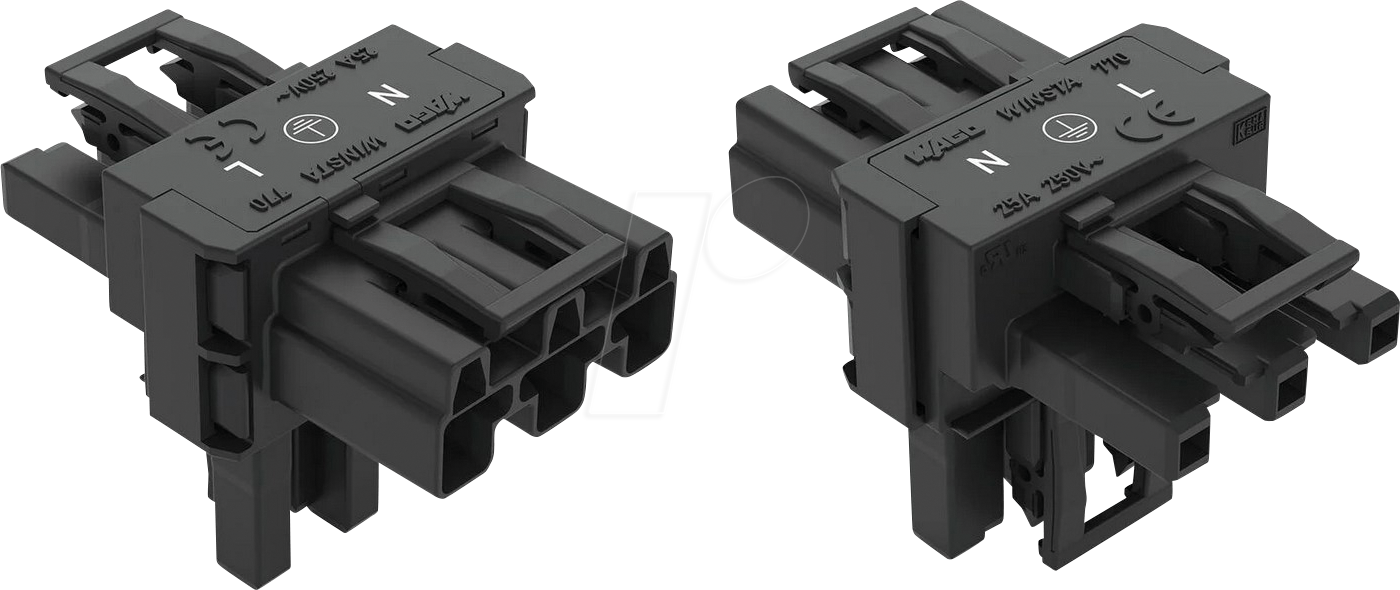

WAGO 770-615 – WINSTA® MIDI T-Verteiler: Effiziente und sichere Stromverteilung für Profis
Der WAGO 770-615 – WINSTA® MIDI T-Verteiler mit 3 Polen, 1x Stecker und 2x Buchse wurde entwickelt, um elektrische Installationen zu vereinfachen und die Effizienz zu steigern. Dieses Produkt richtet sich gezielt an Elektrofachkräfte, Planer und Installateure im Gewerbe- und Industriebereich, die eine zuverlässige und flexible Lösung für die Stromverteilung benötigen, insbesondere dort, wo bestehende Leitungen ohne aufwendige Umbauten erweitert oder aufgeteilt werden müssen.
Maximale Flexibilität und Zeitersparnis in der Elektroinstallation
Die Kernfunktionalität des WAGO 770-615 liegt in seiner Fähigkeit, ein bestehendes Stromkabel (zugeführt über den Stecker) mühelos auf zwei separate Abgänge aufzuteilen. Dies eliminiert die Notwendigkeit des Aufschneidens oder manuellen Abisolierens von Leitungen, was nicht nur die Installationszeit drastisch reduziert, sondern auch die Fehleranfälligkeit minimiert. Statt mehrere einzelne Verbindungen herstellen zu müssen, ermöglicht der T-Verteiler eine schnelle und sichere Punkt-zu-Punkt-Verteilung. Die WINSTA® MIDI Serie steht für bewährte und standardisierte Steckverbindersysteme, die sich durch Robustheit und einfache Handhabung auszeichnen. Die 3-polige Ausführung ist für die gängige Verteilung von Außenleiter, Neutralleiter und Schutzleiter ausgelegt und erfüllt somit die Anforderungen der meisten Niederspannungsanwendungen.
Warum WAGO 770-615 die überlegene Wahl ist
Im Vergleich zu traditionellen Verbindungsmethoden wie Lüsterklemmen oder der direkten Aderverbindung bietet der WAGO 770-615 deutliche Vorteile. Die integrierte Klemmtechnik von WAGO sorgt für eine dauerhaft sichere und zugentlastete elektrische Verbindung. Dies schützt die Leiter vor Beschädigung und verhindert ein versehentliches Lösen, selbst unter mechanischer Belastung oder Vibrationen. Die schnelle Stecktechnik ermöglicht eine deutlich höhere Effizienz bei der Installation, was sich direkt in geringeren Arbeitskosten niederschlägt. Die kompakte Bauform und die standardisierte Schnittstelle des WINSTA® MIDI Systems erlauben zudem eine Platz sparende Integration in Verteilerkästen und Gehäuse. Darüber hinaus garantiert die durchgängige Qualität und Zuverlässigkeit von WAGO-Produkten eine hohe Betriebssicherheit und Langlebigkeit der installierten Komponenten.
Anwendungsbereiche und Installationsszenarien
Der WAGO 770-615 T-Verteiler findet breite Anwendung in nahezu allen Bereichen der Elektroinstallation, wo eine Aufteilung von Stromkreisen erforderlich ist. Typische Einsatzgebiete umfassen:
- Industrielle Automatisierung: Anschluss von Maschinen, Sensoren und Aktoren, bei denen eine flexible Stromversorgung sichergestellt werden muss.
- Gewerbliche Installationen: Beleuchtungsanlagen, Verteiler für Steckdosenleisten oder die Stromversorgung von Systemkomponenten in Büros und Werkstätten.
- Gebäudeautomation: Anbindung von Steuerungsmodulen, Netzwerkkomponenten oder Sensorik, die dezentrale Stromversorgung benötigen.
- Wohnungsbau: Flexible Erweiterung von bestehenden Stromkreisen für zusätzliche Verbraucher oder bei Umbaumaßnahmen.
- Schaltschrankbau: Effiziente und ordentliche Verkabelung innerhalb von Schaltschränken zur Verteilung von Spannungsversorgungen.
Die einfache Montage ermöglicht es auch nicht permanent im Bereich der Elektroinstallation tätigen Fachkräften, diese Komponenten sicher zu verbauen, sofern die fachgerechte elektrische Ausführung durch qualifiziertes Personal erfolgt.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | WINSTA® MIDI |
| Artikelnummer | 770-615 |
| Polzahl | 3 |
| Anschlusskonfiguration | 1x Stecker / 2x Buchse |
| Nennspannung | 250 V AC |
| Nennstrom | 16 A |
| Leiterquerschnitt (flexibel/starr) | 0,5 mm² – 2,5 mm² |
| Anschlussart | WAGO CAGE CLAMP® |
| Gehäusematerial | Flammhemmender Kunststoff (PA66) |
| Farbe | Hellgrau (Gehäuse) / Grau (Stecker/Buchse) |
| Umgebungstemperatur (Betrieb) | -20 °C bis +55 °C |
| Schutzart | IP20 (bei gesteckter Verbindung) |
| Zertifizierungen | CE, VDE, UL (entsprechend relevanter Normen) |
Dauerhafte Verbindung und Sicherheit durch WAGO CAGE CLAMP® Technologie
Das Herzstück des WAGO 770-615 bildet die patentierte WAGO CAGE CLAMP® Anschlussklemme. Diese Technologie gewährleistet eine sichere, vibrationsfeste und wartungsfreie elektrische Verbindung. Der Klemmkäfig aus Federstahl sorgt für einen konstanten Anpressdruck auf den Leiter, auch bei Temperaturschwankungen, die zu thermischer Ausdehnung oder Kontraktion führen können. Dies eliminiert das Nachziehen von Klemmen, wie es bei Schraubklemmen üblich ist, und sorgt für eine dauerhafte elektrische Leitfähigkeit über die gesamte Lebensdauer der Installation. Der Schutzleiter ist gemäß Norm in die Verbindungsstruktur integriert und gewährleistet die elektrische Sicherheit.
Robustes Gehäuse für anspruchsvolle Umgebungen
Das Gehäuse des T-Verteilers ist aus hochwertigem, flammhemmendem Polyamid (PA66) gefertigt. Dieses Material bietet exzellente mechanische Festigkeit, ist widerstandsfähig gegen chemische Einflüsse und erfüllt hohe Brandschutzanforderungen. Die robuste Konstruktion schützt die inneren Kontakte zuverlässig vor Staub und mechanischer Beschädigung, was für den Einsatz in industriellen Umgebungen und stark frequentierten Bereichen unerlässlich ist. Die kompakte Bauform des T-Verteilers ermöglicht eine platzsparende Montage und eine übersichtliche Verdrahtung, auch bei beengten Platzverhältnissen.
Einfache Handhabung und erhöhte Installationsgeschwindigkeit
Die Installation des WAGO 770-615 ist intuitiv gestaltet und erfordert lediglich das Einführen des abisolierten Leiters in die entsprechende Anschlussöffnung. Der federbasierte Klemmmechanismus sorgt für einen sicheren Halt, ohne dass Werkzeug zum Festziehen benötigt wird. Das gleiche Prinzip gilt für das Stecken und Entriegeln der einzelnen Komponenten. Diese einfache Handhabung reduziert die Installationszeit signifikant und minimiert das Risiko von Installationsfehlern. Die klare Farbkodierung der Stecker und Buchsen unterstützt zusätzlich eine intuitive und sichere Montage.
Konformität und Qualitätsstandards
WAGO ist weltweit bekannt für seine kompromisslose Qualität und die Einhaltung höchster internationaler Standards. Der WAGO 770-615 – WINSTA® MIDI T-Verteiler erfüllt alle relevanten Normen und verfügt über entsprechende Zertifizierungen wie CE, VDE und UL. Dies gibt Ihnen die Sicherheit, dass das Produkt den strengen Anforderungen für elektrische Installationen entspricht und eine zuverlässige und sichere Stromverteilung gewährleistet.
FAQ – Häufig gestellte Fragen zu WAGO 770-615 – WINSTA® MIDI, T-Verteiler 3-pol, 1xStecker / 2xBuchse
Kann der WAGO 770-615 auch für Dauerbetrieb bei hoher Temperatur verwendet werden?
Der WAGO 770-615 ist für einen Betriebstemperaturbereich von -20 °C bis +55 °C ausgelegt. Für Dauerbetrieb bei dauerhaft hohen Temperaturen oberhalb dieses Bereichs sollten spezifische Produkte für extreme Bedingungen geprüft werden.
Welche Leiterquerschnitte können mit diesem T-Verteiler angeschlossen werden?
Der T-Verteiler ist für Leiterquerschnitte von 0,5 mm² bis 2,5 mm², sowohl für massive als auch flexible Leiter, ausgelegt. Dies deckt die meisten gängigen Anwendungsfälle in der Elektroinstallation ab.
Ist dieser T-Verteiler für den Einsatz im Außenbereich geeignet?
Der WAGO 770-615 hat die Schutzart IP20, was bedeutet, dass er vor festen Fremdkörpern ab einer Größe von 12,5 mm und vor Berührung geschützt ist. Er ist nicht für den direkten Einsatz im Freien oder in feuchten Umgebungen ohne zusätzliche Schutzmaßnahmen konzipiert. Für Außenanwendungen sind spezielle Steckverbindersysteme mit höherer Schutzart erforderlich.
Muss die Stromzufuhr vor dem Anschluss der Kabel unterbrochen werden?
Ja, wie bei jeder elektrischen Installation muss die Stromzufuhr vor allen Arbeiten sicher unterbrochen und gegen Wiedereinschalten gesichert werden. Obwohl das Stecksystem von WAGO sicher im gesteckten Zustand ist, ist das Arbeiten an spannungsführenden Leitern grundsätzlich gefährlich.
Wie viele Steckzyklen hält eine WAGO CAGE CLAMP® Verbindung?
Die WAGO CAGE CLAMP® Technologie ist auf Langlebigkeit ausgelegt und bietet eine sichere Verbindung über eine sehr hohe Anzahl von Steck- und Trennvorgängen, weit über die typische Lebensdauer einer Elektroinstallation hinaus. Sie ist für den dauerhaften Einsatz konzipiert und bedarf keiner regelmäßigen Wartung.
Ist der Schutzleiter (PE) im T-Verteiler korrekt verbunden?
Ja, der WAGO 770-615 ist ein 3-poliger T-Verteiler, der standardmäßig für Außenleiter (L), Neutralleiter (N) und Schutzleiter (PE) ausgelegt ist. Alle drei Leiter werden sicher und fachgerecht durch die integrierte Klemmtechnik verbunden.
Kann ich diesen Verteiler für Beleuchtungsanwendungen nutzen?
Absolut. Der WAGO 770-615 eignet sich hervorragend für die Aufteilung von Stromkreisen in Beleuchtungsanlagen, sei es für die Anbindung von Leuchtenreihen, die Verteilung von Spannung an Steuergeräte oder die einfache Erweiterung bestehender Lichtinstallationen.
