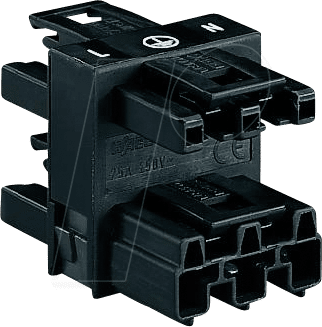

Effiziente und Sichere Elektroinstallation mit dem WAGO 770-607 – WINSTA® MIDI Verteiler
Der WAGO 770-607 – WINSTA® MIDI Verteiler, 3-polig, 3-fach ist die ideale Lösung für Elektrofachkräfte, die eine schnelle, sichere und flexible Verteilung von elektrischen Strömen in unterschiedlichsten Anwendungen benötigen. Er löst das Problem komplexer und zeitaufwendiger Verdrahtungsarbeiten, indem er eine durchgängige und fehlersichere Verbindung für bis zu drei Leitungen auf drei verschiedenen Anschlussebenen ermöglicht. Ideal für den Einsatz in Schaltschränken, bei der Gebäudeverkabelung, in Maschinenbau-Projekten und überall dort, wo eine zuverlässige Stromverteilung gefordert ist.
Warum WAGO 770-607 – WINSTA® MIDI Verteiler Ihre erste Wahl ist
Standardlösungen zur Leitungsverteilung sind oft mit manuellen, schraubbasierten Klemmen verbunden, die zeitintensiv sind, fehleranfällig sein können und regelmäßig auf ihren festen Sitz überprüft werden müssen. Der WAGO 770-607 hingegen setzt auf die bewährte CAGE CLAMP® Technologie und das WINSTA® MIDI Steckverbindersystem. Dies bedeutet für Sie:
- Zeitersparnis: Werkzeuglose Montage reduziert den Installationsaufwand signifikant. Ein einfaches Einstecken der abisolierten Leiter ist ausreichend.
- Fehlersicherheit: Die Federklemmen der CAGE CLAMP® Technologie sorgen für eine dauerhaft sichere und vibrationsfeste Verbindung, die sich nicht lösen kann. Dies minimiert das Risiko von Kurzschlüssen und Ausfällen.
- Flexibilität und Modularität: Das WINSTA® MIDI System ermöglicht eine einfache Konfiguration und Erweiterung Ihrer Installationen. Verbinden und trennen Sie Verbindungen im Handumdrehen, ohne die gesamte Installation unterbrechen zu müssen.
- Kompaktes Design: Trotz seiner Leistungsfähigkeit und Flexibilität ist der Verteiler äußerst kompakt gehalten, was wertvollen Platz in Schaltschränken oder Verteilerdosen spart.
- Hohe Stromtragfähigkeit: Ausgelegt für gängige elektrische Lasten, bietet er eine zuverlässige Stromverteilung für Ihre Anwendungen.
Technische Spezifikationen und herausragende Merkmale
Der WAGO 770-607 ist mehr als nur ein einfacher Verteiler. Er ist ein präzise konstruiertes Bauteil, das auf Langlebigkeit und höchste Sicherheitsstandards ausgelegt ist. Die Integration in das WAGO WINSTA® MIDI Steckverbindersystem eröffnet neue Dimensionen der Installationsgeschwindigkeit und Flexibilität, insbesondere im Vergleich zu herkömmlichen Anschlussklemmen. Die 3-polige Ausführung ermöglicht die gleichzeitige Führung von drei Leitern pro Anschlussseite, was eine effiziente Verdrahtung von Phasen, Neutralleitern und Schutzleitern in einem einzigen Bauteil gestattet.
Innovatives Steckverbindersystem für maximale Effizienz
Das Herzstück des WAGO 770-607 ist die CAGE CLAMP® Anschlussklemme, eine revolutionäre Technologie von WAGO, die seit Jahrzehnten für ihre Zuverlässigkeit und einfache Handhabung bekannt ist. Diese Federkraftklemmen ermöglichen eine werkzeuglose Montage. Nach dem Abisolieren des Leiters wird dieser einfach in die Klemme gesteckt. Die integrierte Federkraftpresst automatisch gegen den Leiter und sorgt so für eine dauerhaft zuverlässige, vibrationssichere Verbindung. Dies eliminiert die Notwendigkeit, Schrauben nachzuziehen, was nicht nur Zeit spart, sondern auch das Risiko von Installationsfehlern minimiert. Der 3-polige Aufbau des Verteilers erlaubt die gleichzeitige Aufnahme und Verteilung von drei einzelnen Leitungen. Diese Funktionalität ist besonders wertvoll in komplexen Verkabelungsszenarien, wo oft mehrere Stromkreise oder verschiedene Leitungsfunktionen (z.B. L, N, PE) an einem Punkt zusammengeführt werden müssen.
Robustheit und Materialqualität
Die Auswahl der Materialien für elektrische Komponenten ist von entscheidender Bedeutung für deren Langlebigkeit und Sicherheit. Der WAGO 770-607 Verteiler ist aus hochwertigen Kunststoffen gefertigt, die eine exzellente elektrische Isolation bieten und gleichzeitig eine hohe mechanische Belastbarkeit aufweisen. Diese Materialien sind widerstandsfähig gegen Umwelteinflüsse wie Feuchtigkeit und Temperaturschwankungen, was den Einsatz des Verteilers in verschiedensten Umgebungen gewährleistet. Die Leiteraufnahmen sind aus leitfähigem Kupfer gefertigt, das für seine hervorragende Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Dies stellt sicher, dass der Stromfluss über die Anschlusspunkte hinweg effizient und verlustarm erfolgt.
Anwendungsbereiche und Einsatzmöglichkeiten
Der WAGO 770-607 – WINSTA® MIDI Verteiler findet seinen Einsatz in einer breiten Palette von Applikationen, wo eine schnelle, sichere und flexible Stromverteilung benötigt wird. Im Bereich der Gebäudeinstallation eignet er sich hervorragend für die Verteilung von Leitungen in Unterputzdosen, Aufputzverteilern oder Schaltschränken. Dies kann die Verteilung von Netzspannung für Beleuchtungssysteme, Steckdosen oder fest angeschlossene Geräte umfassen. Im Maschinen- und Anlagenbau ermöglicht er eine schnelle und revisionsfreundliche Verdrahtung von Steuerungs- und Energieversorgungskabeln. Die Möglichkeit, Leitungen einfach zu verbinden und zu trennen, vereinfacht Wartungsarbeiten und ermöglicht eine schnelle Anpassung an veränderte Anforderungen. Auch im Bereich der Lichttechnik, beispielsweise bei der Installation von LED-Bändern oder komplexen Lichtinstallationen, bietet der Verteiler eine effiziente Lösung zur Stromverteilung.
| Eigenschaft | Beschreibung/Wert |
|---|---|
| Produktfamilie | WINSTA® MIDI |
| Anzahl der Pole | 3-polig |
| Anschlussart | Steckverbindersystem mit CAGE CLAMP® Technologie |
| Anzahl der Anschlüsse pro Seite | 3 |
| Nennspannung | Bis zu 400V (abhängig von der spezifischen Ausführung und Anwendungsumgebung gemäß Normen) |
| Nennstrom | Bis zu 20A (abhängig von der spezifischen Ausführung und Anwendungsumgebung gemäß Normen) |
| Leiterquerschnitt (flexibel/starr) | 0,5 mm² bis 4 mm² (typisch für WINSTA® MIDI, genaue Spezifikation beim Hersteller prüfen) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff für elektrische Anwendungen |
| Isolationsmaterial der Klemmen | Federkontakttechnik (CAGE CLAMP®) für dauerhaft sichere Verbindungen |
| Farbe (typisch) | Grau (für die Standardausführung, spezifische Farben können für unterschiedliche Funktionen existieren) |
| Schutzart (Montagezustand) | IP20 (ohne Stecker/Buchse, Schutz gegen Fremdkörper größer 12,5mm) |
| Umgebungstemperatur (Betrieb) | Typischerweise -25°C bis +70°C (genaue Spezifikation beim Hersteller prüfen) |
| Zulassungen | Konformität mit relevanten Normen wie IEC 61984, UL, VDE (genaue Zulassungen je nach regionaler Ausführung prüfen) |
Häufig gestellte Fragen zu WAGO 770-607 – WINSTA® MIDI Verteiler, 3-pol, 3-fach
Welche Leiterquerschnitte kann der WAGO 770-607 aufnehmen?
Der WAGO 770-607 WINSTA® MIDI Verteiler ist in der Regel für Leiterquerschnitte von 0,5 mm² bis 4 mm² ausgelegt, sowohl für massive als auch für flexible Leiter. Bitte beachten Sie die spezifischen Angaben des Herstellers für die exakte Ausführung, um die maximale Leistung und Sicherheit zu gewährleisten.
Ist der WAGO 770-607 für den Einsatz in Feuchträumen geeignet?
Standardmäßig ist der Verteiler mit einer Schutzart von IP20 klassifiziert, was bedeutet, dass er vor Fremdkörpern größer als 12,5 mm geschützt ist, aber keinen Schutz vor Wasser bietet. Für Feuchträume oder Umgebungen mit hoher Feuchtigkeitsbelastung sind spezielle WINSTA® MIDI Komponenten mit höherer Schutzart (z.B. IP65/IP67) erforderlich.
Wie viele Leitungen können pro Anschlussseite maximal angeschlossen werden?
Der WAGO 770-607 ist ein 3-poliger Verteiler, der pro Anschlussseite die Aufnahme und Verteilung von bis zu drei einzelnen Leitern ermöglicht. Dies ist ideal für die gleichzeitige Führung von Phase, Neutralleiter und Schutzleiter.
Benötige ich spezielles Werkzeug für die Installation des WAGO 770-607?
Nein, die Installation des WAGO 770-607 ist dank der integrierten CAGE CLAMP® Technologie werkzeuglos. Sie benötigen lediglich ein Abisolierwerkzeug, um die Leiterenden auf die erforderliche Länge zu bringen, bevor Sie sie in die Klemmen stecken.
Was ist der Hauptvorteil gegenüber herkömmlichen Lüsterklemmen?
Der Hauptvorteil gegenüber herkömmlichen Lüsterklemmen liegt in der deutlichen Zeitersparnis durch die werkzeuglose Montage, der höheren Vibrationsfestigkeit und der automatischen Selbstspanntechnik der CAGE CLAMP®. Dies minimiert das Risiko von lockeren Verbindungen und Ausfällen.
Kann der Verteiler für verschiedene Spannungsebenen verwendet werden?
Der WAGO 770-607 ist für Standard-Netzspannungen im Bereich der Gebäudeverkabelung und im Maschinenbau konzipiert, typischerweise bis zu 400V. Für Anwendungen mit höheren Spannungen sind spezielle Komponenten mit entsprechenden Zulassungen und Spezifikationen erforderlich.
Welche Normen muss ich bei der Installation des WAGO 770-607 beachten?
Bei der Installation des WAGO 770-607 sind die allgemeinen elektrotechnischen Installationsvorschriften sowie spezifische Normen für Steckverbindersysteme (z.B. IEC 61984) zu beachten. Die korrekte Anwendung und Auswahl des Produkts entsprechend der Nennwerte ist entscheidend für die Einhaltung der Normen.
