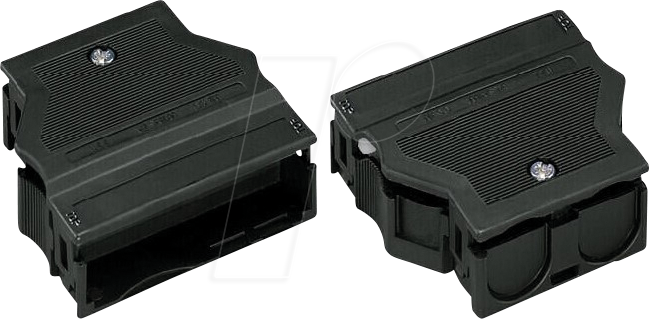

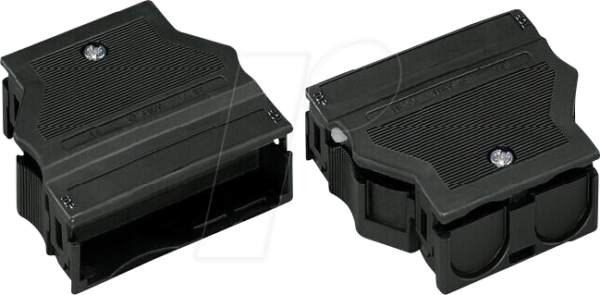

Optimale Kabelführung und sichere Verbindungen: WAGO 770-505 – WINSTA® MIDI Zugentlastungsgehäuse
Das WAGO 770-505 WINSTA® MIDI Zugentlastungsgehäuse ist die präzise Lösung für Fachleute, die eine zuverlässige und normgerechte Verbindung von bis zu zwei Leitungen mit jeweils fünf Polen in anspruchsvollen Umgebungen benötigen. Speziell entwickelt für die elektrische Installation in Gebäuden und Anlagen, wo Sicherheit, Langlebigkeit und einfache Handhabung oberste Priorität haben, löst dieses Gehäuse das Problem unsauberer oder unsicherer Leitungsverbindungen und schützt vor mechanischer Beanspruchung.
Wesentliche Vorteile und überlegene Konstruktion
Die herausragende Konstruktion des WAGO 770-505 WINSTA® MIDI Zugentlastungsgehäuses bietet entscheidende Vorteile gegenüber herkömmlichen Verdrahtungslösungen:
- Maximale Verdrahtungsflexibilität: Die 5-polige Ausführung mit Anschlussmöglichkeiten für zwei Leitungen ermöglicht eine vielseitige Anwendung in komplexen Verteiler- und Anschlussfeldern.
- Integrierte Zugentlastung: Die patentierte Zugentlastung von WAGO absorbiert Zugkräfte direkt an der Gehäusewand und schützt somit die elektrischen Kontakte vor mechanischer Belastung, was die Lebensdauer der Verbindung signifikant erhöht.
- WINSTA® MIDI Stecksystem: Dieses System steht für eine schnelle, werkzeuglose und sichere Steckverbindung, die Fehlerquellen minimiert und die Installationszeit verkürzt.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, ist das Gehäuse resistent gegen Umwelteinflüsse und mechanische Beschädigungen, was eine dauerhafte und sichere Funktion gewährleistet.
- Einfache Montage: Das durchdachte Design ermöglicht eine schnelle und unkomplizierte Installation, selbst unter beengten Platzverhältnissen.
- Fehlervermeidung durch Codierung: Die mechanische Codierung verhindert eine falsche Montage und gewährleistet die korrekte Polung.
Technische Spezifikationen und Materialqualität
Das WAGO 770-505 WINSTA® MIDI Zugentlastungsgehäuse ist ein Paradebeispiel für deutsche Ingenieurskunst und setzt neue Maßstäbe in Bezug auf Zuverlässigkeit und Benutzerfreundlichkeit in der Elektrotechnik. Die Auswahl der Materialien und die präzise Fertigung sind entscheidend für seine Leistungsfähigkeit und Sicherheit.
| Eigenschaft | Detail |
|---|---|
| Produktname | WAGO 770-505 – WINSTA® MIDI, Zugentlastungsgehäuse |
| Anzahl der Pole | 5 |
| Leitungsaufnahme | 2 Leitungen (eine pro Seite für die Zugentlastung) |
| Anschlusstechnik | Poka-Yoke-gesteckt, Zugentlastung |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (entsprechend UL 94 V-0), resistent gegen chemische Einflüsse und UV-Strahlung für maximale Sicherheit und Langlebigkeit. |
| Farbe | Standardausführung in neutraler Gehäusefarbe, passend für professionelle Installationen. |
| Nennspannung | Bis zu 400V (abhängig von der spezifischen Anwendung und den angeschlossenen Komponenten, entsprechend der Normen für Steckverbinder dieser Klasse). |
| Nennstrom | Bis zu 16A (abhängig von der spezifischen Anwendung und den angeschlossenen Kabelquerschnitten, gemäß IEC-Normen). |
| Temperaturbereich | Breiter Einsatzbereich, typischerweise von -30°C bis +85°C, um Zuverlässigkeit unter verschiedenen Umgebungsbedingungen zu gewährleisten. |
| Schutzart | IP20 (bei gestecktem Zustand und fachgerechter Montage), schützt vor direktem Kontakt und Fremdkörpern > 12,5 mm. |
| Zulassungen | Erfüllt relevante Normen wie IEC 61535, EN 60998, VDE 0606, UL und CSA für den globalen Einsatz. |
Anwendungsbereiche und Einsatzszenarien
Das WAGO 770-505 WINSTA® MIDI Zugentlastungsgehäuse ist konzipiert für eine Vielzahl von professionellen Anwendungen, bei denen eine zuverlässige und sichere elektrische Verbindung unerlässlich ist. Seine Robustheit und die integrierte Zugentlastung machen es zur idealen Wahl für:
- Gebäudeinstallationen: Einsatz in Schaltschränken, Verteilerdosen und Anschlusskästen zur sicheren Verbindung von Beleuchtungssystemen, Sensoren und Aktoren.
- Industrielle Automatisierung: Verbindung von Steuerleitungen, Sensorik und Aktuatorik in Produktionsanlagen, wo Vibrationen und mechanische Beanspruchung auftreten können.
- Transportwesen: In Fahrzeugen und Schienenfahrzeugen zur sicheren Verdrahtung von elektrischen Komponenten unter Berücksichtigung von Erschütterungen.
- Beleuchtungstechnik: Schnelle und sichere Installation von Lichtbändern, Einbaustrahlern und anderen Leuchten, auch in Decken oder schwer zugänglichen Bereichen.
- Anschluss von Geräten: Zuverlässige Verbindung von Geräten in gewerblichen und öffentlichen Einrichtungen, bei denen Wartungsfreundlichkeit und Sicherheit im Vordergrund stehen.
- Verlängerung von Leitungen: Ermöglicht eine schnelle und normgerechte Verlängerung von Kabeln in bestehenden Installationen, ohne die Integrität der Verbindung zu gefährden.
FAQ – Häufig gestellte Fragen zu WAGO 770-505 – WINSTA® MIDI, Zugentlastungsgehäuse, 5-polig für 2 Leitungen
Was genau ist die Funktion der Zugentlastung in diesem Gehäuse?
Die Zugentlastung im WAGO 770-505 Gehäuse ist eine integrierte mechanische Vorrichtung, die sicherstellt, dass Zugkräfte, die auf das Kabel ausgeübt werden, nicht direkt auf die elektrischen Kontakte übertragen werden. Stattdessen werden diese Kräfte von der Gehäusewand aufgenommen, was die Langlebigkeit und Zuverlässigkeit der elektrischen Verbindung erheblich erhöht und ein Herausreißen der Leiter aus den Klemmen verhindert.
Ist dieses Gehäuse für den Einsatz im Außenbereich geeignet?
Das WAGO 770-505 Gehäuse ist primär für den Einsatz in trockenen Innenräumen und geschützten Bereichen konzipiert. Es verfügt über eine Schutzart von IP20, was bedeutet, dass es vor direktem Kontakt und größeren Fremdkörpern (>12,5 mm) geschützt ist. Für den Einsatz im Außenbereich oder in Umgebungen mit hoher Feuchtigkeit oder Staubentwicklung sind spezielle, höher geschützte Gehäuselösungen erforderlich.
Wie viele einzelne Drähte kann ich maximal in diesem 5-poligen Gehäuse anschließen?
Das 5-polige WAGO 770-505 WINSTA® MIDI Zugentlastungsgehäuse ist dafür ausgelegt, bis zu zwei Leitungen aufzunehmen, wobei jede dieser Leitungen fünf individuelle Leiter (Drähte) beinhalten kann. Dies bedeutet, dass Sie insgesamt bis zu zehn einzelne Leiter sicher anschließen können, wenn Sie zwei fünfadrige Leitungen verwenden.
Welche Arten von Leitungen können mit dem WAGO 770-505 Gehäuse verwendet werden?
Das Gehäuse ist kompatibel mit einer Vielzahl von flexiblen und starren Leitern, wie sie üblicherweise in der Elektroinstallation verwendet werden. Dies umfasst eindrähtige, mehrdrähtige und feindrähtige Leiter mit passenden Querschnitten, die den Nennstrom- und Nennspannungsanforderungen des Gehäuses entsprechen. Die genauen Querschnittsbereiche entnehmen Sie bitte dem technischen Datenblatt.
Ist die Montage des WAGO 770-505 Gehäuses kompliziert und erfordert sie Spezialwerkzeug?
Nein, die Montage des WAGO 770-505 Gehäuses ist bewusst einfach und werkzeuglos konzipiert. Das WINSTA® MIDI Stecksystem ermöglicht ein schnelles und sicheres Zusammenstecken der Komponenten. Die Zugentlastung wird ebenfalls ohne zusätzliches Werkzeug fixiert. Dies spart Installationszeit und reduziert das Risiko von Montagefehlern.
Wie unterscheidet sich das WINSTA® MIDI System von anderen WAGO Verbindungstechnologien?
WINSTA® MIDI ist eine spezifische Produktfamilie von WAGO, die für die schnelle und sichere Steckverbindung in der Gebäudeinstallation entwickelt wurde. Sie zeichnet sich durch ihre kompakte Bauform, die integrierte Zugentlastung und die Poka-Yoke-Funktion (fehlervermeidende Verriegelung) aus. Im Vergleich zu anderen WAGO-Produkten wie den klassischen 221er-Klemmen, die eher für flexible Verbindungen im Haushalt gedacht sind, ist WINSTA® MIDI robuster und für höhere Beanspruchungen und die feste Installation konzipiert.
Welche Normen und Sicherheitsstandards erfüllt dieses Produkt?
Das WAGO 770-505 WINSTA® MIDI Zugentlastungsgehäuse erfüllt eine Reihe wichtiger internationaler und nationaler Normen und Sicherheitsstandards. Dazu gehören typischerweise IEC 61535, EN 60998, VDE 0606 sowie Zulassungen von UL (Underwriters Laboratories) und CSA (Canadian Standards Association). Diese Zertifizierungen garantieren die Sicherheit und Konformität des Produkts für den Einsatz in professionellen Elektroinstallationen weltweit.
