Sicher und Effizient: WAGO 770-425 – WINSTA® MIDI Buchse für Ihre Elektroinstallationen

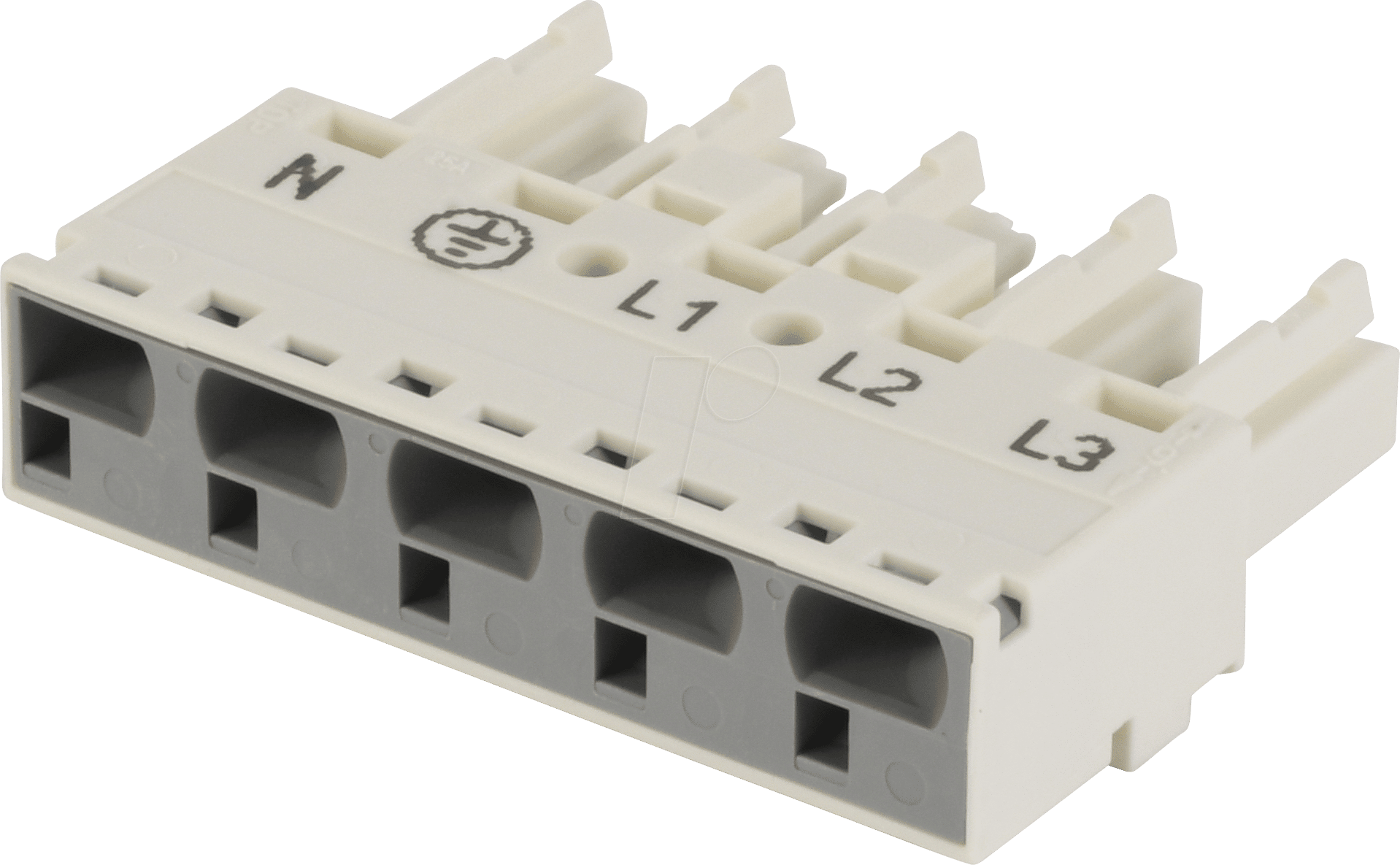

Benötigen Sie eine zuverlässige und benutzerfreundliche Verbindungslösung für Ihre elektrischen Installationen, die den höchsten Ansprüchen an Sicherheit und Effizienz gerecht wird? Die WAGO 770-425 – WINSTA® MIDI Buchse, 5-polig, ohne Zugentlastung ist die präzise Antwort für professionelle Elektriker, Anlagenbauer und anspruchsvolle Heimwerker, die eine schnelle und sichere Verdrahtung ohne Kompromisse wünschen.
Maximale Anschlussflexibilität mit WAGO WINSTA® MIDI
Die WAGO 770-425 gehört zur etablierten WINSTA® MIDI-Serie, die für ihre intuitive Handhabung und ihre robusten Leistungsmerkmale bekannt ist. Diese 5-polige Buchse wurde speziell entwickelt, um komplexe Verdrahtungsaufgaben zu vereinfachen und gleichzeitig maximale Sicherheit zu gewährleisten. Ohne integrierte Zugentlastung bietet sie eine schlankere Bauform, ideal für Anwendungen, bei denen der Platz begrenzt ist oder eine separate Zugentlastung bereits vorhanden ist. Sie ermöglicht die schnelle und fehlerfreie Verbindung von Leitern in Leuchten, Verteilerdosen, Geräten und vielen weiteren Applikationen, wo eine zeitsparende und sichere Installation entscheidend ist.
Das überlegene Anschlusskonzept: WAGO 770-425 im Detail
Herkömmliche Anschlussmethoden wie Lüsterklemmen oder Schraubklemmen sind oft zeitaufwendig, fehleranfällig und erfordern zusätzliche Werkzeuge. Die WAGO 770-425 setzt hier neue Maßstäbe durch die bewährte CAGE CLAMP® Federklemmen-Technologie. Diese Technologie garantiert eine dauerhaft sichere und vibrationsfeste elektrische Verbindung, die den strengen Normen und Vorschriften moderner Elektroinstallationen entspricht. Die „Stecken statt Schrauben“-Philosophie von WAGO spart nicht nur wertvolle Installationszeit, sondern reduziert auch das Risiko von Kurzschlüssen und Beschädigungen.
Innovative Technologie für höchste Ansprüche
Die Kerntechnologie der WAGO 770-425 – WINSTA® MIDI Buchse ist die bewährte CAGE CLAMP® Federklemmtechnik. Diese innovative Lösung ermöglicht die werkzeuglose und dennoch extrem zuverlässige Verbindung von eindrähtigen, mehrdrähtigen und feindrähtigen Leitern. Das Prinzip ist einfach: Einmal abisolierter Leiter wird in die Klemme eingeführt und durch die integrierte Feder sicher gehalten. Diese Klemmkraft bleibt über Jahre hinweg konstant, unabhängig von Temperaturschwankungen und Vibrationen, was eine Langzeitstabilität der Verbindung garantiert. Diese Technologie ist ein entscheidender Vorteil gegenüber herkömmlichen Schraubverbindungen, bei denen die Klemmkraft durch Setzen und Materialermüdung nachlassen kann.
Vorteile der WAGO 770-425 – WINSTA® MIDI Buchse
- Werkzeuglose Installation: Spart signifikant Zeit und reduziert das Risiko von Installationsfehlern.
- Sichere und zuverlässige Verbindung: Die CAGE CLAMP® Technologie sorgt für eine dauerhaft vibrationsfeste und korrosionsbeständige Verbindung.
- Hohe Strombelastbarkeit: Ausgelegt für anspruchsvolle Anwendungen im gewerblichen und industriellen Bereich.
- Kompaktes Design: Ideal für den Einsatz in engen Verteilerkästen oder Leuchtengehäusen, insbesondere durch den Verzicht auf eine integrierte Zugentlastung.
- Universelle Einsetzbarkeit: Geeignet für eindrähtige, mehrdrähtige und feindrähtige Leiter verschiedener Querschnitte.
- Einfache Handhabung: Intuitive Montage und Demontage für maximale Effizienz bei der Elektroinstallation.
- Hohe elektrische Sicherheit: Erfüllt internationale Normen und Standards für elektrische Verbindungen.
Umfassende Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Steckverbinder Buchse |
| Serie | WINSTA® MIDI |
| Anzahl Pole | 5 |
| Anschlussart | CAGE CLAMP® Federklemmen |
| Bemessungsspannung | 300 V (gemäß EN 61984) |
| Bemessungsstrom | 12 A (gemäß EN 61984) |
| Leiterquerschnitt (eindrähtig) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (mehrdrähtig) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,5 mm² bis 2,5 mm² |
| Gehäusematerial | Hochleistungskunststoff (halogenfrei) |
| Farbe | Grau (Standardfarbe für eine klare Kennzeichnung) |
| Betriebstemperatur | -30 °C bis +85 °C |
| Schutzart (mit passendem Gegenstück) | IP20 (ohne direkte Berührungsschutz) |
| Zulassungen | CE, VDE, UL (abhängig von der spezifischen Produktvariante und Region) |
| Einsatzgebiet | Innenbereich, allgemeine Elektroinstallationen, Leuchtenanschluss, Schaltschrankbau, Geräteanschluss |
Präzision und Sicherheit in der Elektroinstallation
Die WAGO 770-425 – WINSTA® MIDI Buchse ist konzipiert für eine Vielzahl von Anwendungen, bei denen eine schnelle, sichere und normative Konformität unerlässlich ist. Ob in der Gebäudeinstallation zur Verkabelung von Beleuchtungssystemen, in der Maschinen- und Anlagensteuerung zur schnellen Verbindung von Komponenten oder in der Verteilungstechnik zur flexiblen Gestaltung von Anschlussmöglichkeiten – diese Buchse bietet stets eine überlegene Lösung. Die Verwendung von halogenfreiem Kunststoff im Gehäuse erhöht die Sicherheit in Brandfallbereichen und entspricht den wachsenden Anforderungen an umweltverträgliche und brandschutztechnisch optimierte Materialien.
Anwendungsbereiche und Vorteile im Detail
Die WINSTA® MIDI-Serie von WAGO ist speziell für die Anforderungen der Gebäudeinstallation entwickelt worden. Die 770-425 Buchse ermöglicht beispielsweise den einfachen und schnellen Anschluss von Leuchten. Anstatt mühsam Kabelenden zu verdrahten und zu isolieren, wird die Leuchte einfach mit der Buchse verbunden. Dies vereinfacht nicht nur die Erstinstallation, sondern auch die Wartung und den Austausch von Leuchten erheblich. Im Schaltschrankbau ermöglicht die 5-polige Ausführung die gleichzeitige Führung von Neutralleiter, Schutzleiter und drei Außenleitern, was eine saubere und übersichtliche Verdrahtung von Leistung und Steuersignalen unterstützt. Die Kompatibilität mit einer breiten Palette von Leitern, von massivem Kupfer bis zu feindrähtigen Leitern mit Aderendhülse, macht die 770-425 zur flexiblen Wahl für unterschiedlichste Anforderungen.
FAQ – Häufig gestellte Fragen zu WAGO 770-425 – WINSTA® MIDI Buchse, 5-pol, ohne Zugentlastung
Kann die WAGO 770-425 auch für eindrähtige Leiter verwendet werden?
Ja, die WAGO 770-425 – WINSTA® MIDI Buchse ist für eindrähtige Leiter mit einem Querschnitt von 0,5 mm² bis 2,5 mm² ausgelegt. Die CAGE CLAMP® Technologie gewährleistet auch hier eine sichere und dauerhafte Verbindung.
Welche maximale Strombelastbarkeit hat die Buchse?
Die Buchse ist für eine Bemessungsstromstärke von 12 A gemäß EN 61984 ausgelegt. Dies ermöglicht den Einsatz in vielen Standardanwendungen der Gebäude- und Anlagentechnik.
Ist die Buchse für den Außenbereich geeignet?
Die Buchse ist primär für den Einsatz im Innenbereich konzipiert und hat eine Schutzart von IP20. Für Außenanwendungen oder feuchte Umgebungen sind spezielle WINSTA® Geschützt-Ausführungen mit höherer Schutzart erforderlich.
Warum sollte ich eine Buchse ohne Zugentlastung wählen?
Eine Buchse ohne integrierte Zugentlastung ist oft kompakter und eignet sich besonders gut, wenn der verfügbare Platz begrenzt ist oder wenn die Zugentlastung anderweitig (z.B. durch den Anbauort des Gehäuses) sichergestellt wird.
Wie wird die Verbindung gelöst?
Die Verbindung wird gelöst, indem der Leiter mit einem geeigneten Werkzeug (z.B. einem Schraubendreher der Größe 2,5 x 0,4 mm) vorsichtig aus der Klemmstelle herausgedrückt wird. Dies entriegelt die Federklemme.
Welche Leiterquerschnitte kann ich maximal anschließen?
Sie können eindrähtige, mehrdrähtige und feindrähtige Leiter (mit Aderendhülse) mit Querschnitten von 0,5 mm² bis maximal 2,5 mm² an die WAGO 770-425 anschließen.
Entspricht die Buchse den relevanten Normen und Sicherheitsstandards?
Ja, die WAGO 770-425 – WINSTA® MIDI Buchse entspricht den relevanten europäischen Normen wie EN 61984 und verfügt über entsprechende Zulassungen wie VDE und CE, was die hohe elektrische Sicherheit bestätigt.
