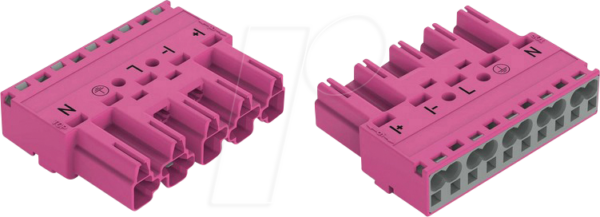

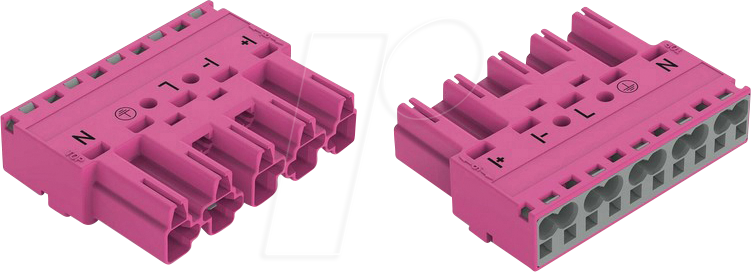

WAGO 770-295 – WINSTA® MIDI Stecker 5-polig: Präzision und Sicherheit für anspruchsvolle Installationen
Suchen Sie nach einer zuverlässigen Verbindungslösung, die komplexe elektrische Installationen vereinfacht und höchste Sicherheitsstandards erfüllt? Der WAGO 770-295 – WINSTA® MIDI Stecker 5-polig, ohne Zugentlastungsgehäuse, ist die Antwort für Elektrofachkräfte, Planer und anspruchsvolle Heimwerker, die Wert auf Effizienz, Langlebigkeit und einfache Handhabung legen. Dieses Produkt löst das Problem der sicheren und normgerechten Steckverbindung in gewerblichen, industriellen und anspruchsvollen Wohngebäuden, wo wiederholte Installationen und Wartungsarbeiten an der Tagesordnung sind.
Wichtige Vorteile des WAGO 770-295 – WINSTA® MIDI Steckers
Der WAGO 770-295 repräsentiert die nächste Generation der elektrischen Verbindungs- und Verdrahtungstechnik. Gegenüber konventionellen Anschlussmethoden wie Lüsterklemmen oder herkömmlichen Steckverbindern bietet der WAGO 770-295 entscheidende Vorteile, die Installationszeit und Fehlerquellen signifikant reduzieren.
- Schnelle und sichere Montage: Die bewährte PUSH WIRE®-Anschlusstechnik von WAGO ermöglicht ein werkzeugloses und schnelles Verbinden von Leitern. Dies reduziert die Montagezeit um bis zu 70% im Vergleich zu traditionellen Methoden.
- Hohe Zuverlässigkeit und Langlebigkeit: Robuste Materialien und eine präzise Fertigung gewährleisten eine dauerhaft sichere elektrische Verbindung, die auch unter extremen Bedingungen Bestand hat. Die Kontakte sind für eine hohe Strombelastbarkeit und eine lange Lebensdauer konzipiert.
- Flexibilität und Modularität: Das WINSTA® MIDI System ermöglicht eine hohe Flexibilität bei der Planung und Umsetzung von Elektroinstallationen. Durch die Steckbarkeit können Komponenten einfach konfiguriert, erweitert oder ausgetauscht werden, was die Wartung und Anpassungsfähigkeit enorm verbessert.
- Fehlervermeidung durch Farbcodierung und Polung: Die 5-polige Ausführung mit klarer Farbcodierung und eindeutiger Polung minimiert das Risiko von Verdrahtungsfehlern, was für die Sicherheit und Funktionalität elektrischer Anlagen unerlässlich ist.
- Platzersparnis: Die kompakte Bauform ermöglicht eine effiziente Nutzung des verfügbaren Bauraums in Anschlussdosen und Schaltschränken, was besonders bei hohen Verdrahtungsdichten von Vorteil ist.
- Normkonformität: WAGO Produkte entsprechen höchsten nationalen und internationalen Sicherheitsstandards und Zertifizierungen, was Ihnen die Gewissheit gibt, normgerechte und sichere Installationen durchzuführen.
Technische Spezifikationen im Detail
Der WAGO 770-295 – WINSTA® MIDI Stecker 5-polig, ohne Zugentlastungsgehäuse, ist ein Meisterwerk der Ingenieurskunst, das für maximale Leistung und Zuverlässigkeit entwickelt wurde. Seine Konstruktion und die verwendeten Materialien sind auf die anspruchsvollen Anforderungen moderner Elektroinstallationen abgestimmt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Steckverbinder |
| Serie | WINSTA® MIDI |
| Polzahl | 5 |
| Anschlusstechnik | Federklemme (PUSH WIRE®) |
| Leiterquerschnitt flexibel (min.) | 0,5 mm² |
| Leiterquerschnitt flexibel (max.) | 2,5 mm² |
| Leiterquerschnitt starr (min.) | 0,5 mm² |
| Leiterquerschnitt starr (max.) | 2,5 mm² |
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Körpermaterial | Hochleistungskunststoff (Flammwidrigkeit nach UL94 V-0) |
| Kontaktmaterial | Kupferlegierung, vernickelt für geringen Übergangswiderstand |
| Isolationswiderstand | Sehr hoch, gewährleistet Sicherheit auch unter Feuchtigkeitsbedingungen |
| Umgebungstemperatur (Betrieb) | -20 °C bis +40 °C |
| Schutzart (montiert) | IP20 (nicht steckbereiter Zustand), IP40 (montiert mit passendem Gehäuse/Stecker) |
| Montageart | Steckbar, konfektionierbar |
| Farbe (Standard) | Schwarz / Grau (je nach Anwendungsvariante, hier als Stecker ohne Gehäuse für flexible Anpassung) |
| Zertifizierungen | VDE, UL, CSA, ÖVE und weitere relevante Normen |
| Sondermerkmale | Ohne Zugentlastungsgehäuse, ermöglicht individuelle Anpassung der Kabeldurchführung. Integrierte Prüföffnungen für einfache Messungen. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der WAGO 770-295 – WINSTA® MIDI Stecker 5-polig, ohne Zugentlastungsgehäuse, ist ein integraler Bestandteil moderner Elektroinstallationen und findet breite Anwendung in folgenden Bereichen:
- Industrielle Automatisierung: Für die schnelle und sichere Verkabelung von Maschinen, Sensoren, Aktoren und Steuerungskomponenten. Die Robustheit und Zuverlässigkeit sind hierbei entscheidend.
- Gebäudetechnik: Ideal für die Verdrahtung von Beleuchtungssystemen, Lüftungsanlagen, Heizungsregelungen und anderen elektrischen Verbrauchern in gewerblichen und öffentlichen Gebäuden.
- Schaltschrankbau: Ermöglicht eine übersichtliche und modulare Verdrahtung im Schaltschrank, was die Effizienz bei der Montage und Wartung erhöht.
- Leuchten- und Lichttechnik: Perfekt für die flexible Anbindung von LED-Leuchten, Leuchtenbändern und anderen Lichtelementen, insbesondere dort, wo eine nachträgliche Anpassung der Beleuchtungssituation gewünscht ist.
- Mess- und Regelungstechnik: Bietet eine zuverlässige Schnittstelle für die Anbindung von Messgeräten und Sensoren, wo präzise Signalübertragung gewährleistet sein muss.
- Vorkonfektionierung: Ermöglicht die einfache und schnelle Herstellung von vorkonfektionierten Anschlussleitungen für spezifische Anwendungen, was die Installationszeit vor Ort reduziert.
Die WAGO WINSTA® MIDI Technologie: Ein Standard für die Zukunft
Die WINSTA® MIDI Serie von WAGO setzt Maßstäbe in der Elektroinstallationstechnik. Diese Serie wurde entwickelt, um den wachsenden Anforderungen an Flexibilität, Sicherheit und Effizienz gerecht zu werden. Der 770-295 Stecker ist ein Schlüsselelement dieses Systems. Die Kerntechnologie basiert auf der bewährten WAGO Federklemmen-Verbindung, die eine wartungsfreie und vibrationssichere elektrische Verbindung gewährleistet. Im Gegensatz zu Schraubverbindungen, die sich durch thermische Belastung lockern können, bietet die Federklemme eine konstante Anpresskraft über die gesamte Lebensdauer des Produkts.
Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von drei Phasen, einem Neutralleiter und einem Schutzleiter, was sie ideal für eine Vielzahl von Anwendungen macht, bei denen eine umfassende Stromversorgung benötigt wird. Das Design ohne separates Zugentlastungsgehäuse bietet Planern und Installateuren maximale Freiheit bei der Wahl der Kabeldurchführung und der mechanischen Befestigung, was insbesondere in beengten Einbausituationen von Vorteil sein kann. Die hochwertigen Kunststoffe gewährleisten nicht nur mechanische Stabilität und Langlebigkeit, sondern auch hervorragende dielektrische Eigenschaften und Flammwidrigkeit, was die Sicherheit erhöht.
Häufig gestellte Fragen zu WAGO 770-295 – WINSTA® MIDI, Stecker 5-polig, ohne Zugentlastungsgehäuse
Was ist der Hauptvorteil der WAGO 770-295 Serie gegenüber herkömmlichen Klemmen?
Der Hauptvorteil liegt in der deutlich reduzierten Installationszeit durch die werkzeuglose PUSH WIRE®-Anschlusstechnik. Darüber hinaus bietet die WAGO Federklemmen-Technologie eine langfristig zuverlässige und vibrationssichere Verbindung, die das Nachziehen wie bei Schraubklemmen überflüssig macht.
Für welche Arten von Leitern ist dieser Stecker geeignet?
Der WAGO 770-295 Stecker ist für die Aufnahme von flexiblen Leitern mit Aderendhülse sowie für massive und feindrähtige Leiter im Querschnittsbereich von 0,5 mm² bis 2,5 mm² geeignet.
Kann der Stecker auch in Umgebungen mit hoher Feuchtigkeit eingesetzt werden?
Ja, die hochwertigen Materialien und die präzise Konstruktion bieten einen hohen Isolationswiderstand. Für den Schutz vor direkter Staub- und Wassereinwirkung sind jedoch entsprechende Gehäuse oder eine fachgerechte Montage in geschützten Bereichen unerlässlich. Der Steckverbinder selbst ist in montiertem Zustand mit passenden Gegenstücken für Umgebungen bis IP40 geeignet.
Was bedeutet „ohne Zugentlastungsgehäuse“ und welche Auswirkungen hat das?
Das Fehlen eines integrierten Zugentlastungsgehäuses bedeutet, dass die mechanische Zugentlastung des Kabels extern erfolgen muss, beispielsweise durch eine passende Kabelverschraubung am angeschlossenen Gerät oder Gehäuse. Dies bietet dem Installateur maximale Flexibilität bei der Anpassung an unterschiedliche Kabeldurchmesser und Einbausituationen.
Welche Rolle spielt die Farbcodierung bei WAGO Steckverbindern?
Obwohl bei diesem spezifischen Modell keine universelle Farbcodierung für die Polung vorgesehen ist (da es sich um einen Stecker ohne Gehäuse handelt, der flexibel bestückt wird), ermöglicht das WINSTA® MIDI System insgesamt eine klare Zuordnung und Identifizierung der einzelnen Leiter und Funktionen. Die klare Struktur der Steckverbinder hilft, Fehler bei der Verdrahtung zu vermeiden.
Ist der WAGO 770-295 für den Einsatz in Industrieanlagen zugelassen?
Ja, der WAGO 770-295 und die gesamte WINSTA® MIDI Serie sind für den Einsatz in industriellen Umgebungen konzipiert und verfügen über entsprechende Zulassungen wie VDE und UL, die für den Einsatz in anspruchsvollen Anlagen erforderlich sind.
Wie wird die Sicherheit bei der Verwendung von Steckverbindern ohne Zugentlastungsgehäuse gewährleistet?
Die Sicherheit wird durch die hohe Qualität der elektrischen Verbindung, die Verwendung flammwidriger Materialien und die Einhaltung internationaler Normen gewährleistet. Die externe Zugentlastung ist dabei ein wichtiger Bestandteil der gesamten Installation und muss fachgerecht durchgeführt werden, um mechanische Belastungen von den elektrischen Kontakten fernzuhalten.
