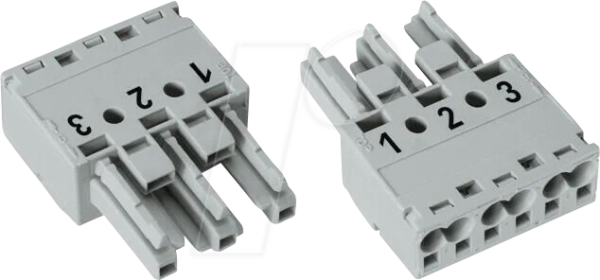

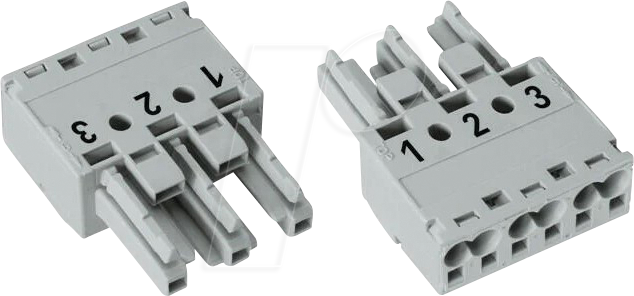

WAGO 770-243 – WINSTA® MIDI Buchse, 3-pol, ohne Zugentlastung: Zuverlässige Verbindung für anspruchsvolle Elektroinstallationen
Die WAGO 770-243 WINSTA® MIDI Buchse, 3-polig und ohne Zugentlastung, ist die optimale Lösung für Elektrofachkräfte, die eine sichere, effiziente und normkonforme elektrische Verbindung in Industrie-, Gewerbe- und anspruchsvollen Wohngebäuden realisieren müssen. Dieses Präzisionsbauteil löst das Problem der schnellen und fehlerfreien Verdrahtung von Leuchten, Sensoren, Aktoren und anderen elektrischen Komponenten, bei denen eine feste, aber demontierbare Verbindung gefragt ist. Ideal für Anwender, die Wert auf höchste Zuverlässigkeit, zügige Montage und eine langfristig stabile Performance legen.
Maximale Effizienz und Sicherheit durch intelligente Konstruktion
Die WAGO 770-243 hebt sich von herkömmlichen Verbindungslösungen durch ihre innovative Käfigzugfederklemme ab. Diese Technologie ermöglicht eine kraftschlüssige und dauerhafte Verbindung, die unabhängig von Schwingungen oder Temperaturschwankungen Bestand hat. Die 3-polige Ausführung bietet vielfältige Anschlussmöglichkeiten und die Abwesenheit einer Zugentlastung prädestiniert dieses Modell für Anwendungen, bei denen die mechanische Belastung der Anschlussleitung minimal ist oder anderweitig sichergestellt wird.
Vorteile der WAGO 770-243 WINSTA® MIDI Buchse
- Schnelle und Werkzeuglose Montage: Dank der bewährten WAGO Klemmen-Technologie entfällt das zeitraubende Schrauben. Einfaches Einführen der Ader und sofortige, sichere Verbindung.
- Hohe Anschlussdichte: Die kompakte Bauform ermöglicht auch in beengten Installationsbereichen eine platzsparende Verkabelung.
- Zuverlässige und Dauerhafte Verbindung: Die Käfigzugfeder sorgt für konstanten Anpressdruck, der Vibrationen und Temperaturschwankungen standhält und somit Langzeitstabilität garantiert.
- Fehlervermeidung: Klare Farbcodierung und eindeutige Polung minimieren das Risiko von Verdrahtungsfehlern.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von elektrischen Geräten und Installationen, insbesondere dort, wo eine flexible Stromversorgung oder Signalübertragung benötigt wird.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, die Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen gewährleisten.
- Normenkonformität: Erfüllt relevante internationale und nationale Normen für elektrische Verbindungen, was höchste Sicherheit und Konformität im Projekt gewährleistet.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | WINSTA® MIDI |
| Typ | Buchse |
| Anzahl der Pole | 3 |
| Zugentlastung | Nein |
| Anschlussart | Federklemme (Cage Clamp) |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (flexibel, mit Aderendhülse) | 0,5 mm² bis 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Umgebungstemperatur (Betrieb) | -25 °C bis +85 °C |
| Material Gehäuse | Polycarbonat, halogenfrei |
| Farbe | Grau |
| Schutzart (mit Gegenstück) | IP20 (bei gestecktem Zustand, je nach Gegenstück und Anwendung) |
| Zulassungen | IEC/EN 61984, UL, CSA, KEMA-KEUR |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 770-243 WINSTA® MIDI Buchse ist ein essenzielles Bindeglied in modernen Elektroinstallationen. Ihre Konstruktion ohne Zugentlastung macht sie ideal für den Einsatz in Schaltschränken, Anschlusskästen und bei der Verkabelung von fest installierten Geräten, bei denen die Kabelzuführung und -befestigung separat gelöst ist. Typische Anwendungsfelder umfassen:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren, Steuergeräten und Beleuchtungssystemen in Fertigungsanlagen.
- Gewerbliche Gebäude: Integration in Beleuchtungsanlagen, Datennetzwerke und gebäudetechnische Systeme.
- Geregelte Beleuchtungssysteme: Schnelle und sichere Verbindung von DALI- und 0-10V-Steuerungen mit Leuchten.
- Montagefreundliche Stromverteilungen: Vereinfachung der Verdrahtung bei dezentralen Verteilsystemen.
- Messebau und Eventtechnik: Flexible und schnell umsetzbare Strom- und Datenanschlüsse für temporäre Installationen.
- Standardmäßige Elektroinstallation: Anschluss von Geräten, bei denen keine hohe mechanische Belastung auf die Anschlussleitung wirkt.
Die 3-polige Ausführung ermöglicht die gleichzeitige Führung von Strom-, Steuer- oder Datenleitungen, was die Effizienz in der Installation weiter erhöht. Die halogenfreie Materialausführung des Gehäuses trägt zusätzlich zur Sicherheit bei, insbesondere in öffentlichen Bereichen oder bei erhöhten Brandschutzanforderungen.
Präzision in der Fertigung: Das WAGO Qualitätsversprechen
Jede WAGO 770-243 WINSTA® MIDI Buchse ist das Ergebnis präziser Fertigungsprozesse und unterliegt strengen Qualitätskontrollen. Die Auswahl der Materialien, wie das robuste und halogenfreie Polycarbonat, gewährleistet eine hohe Beständigkeit gegenüber mechanischer Belastung, Chemikalien und Umwelteinflüssen. Die integrierte Käfigzugfederklemme ist aus rostfreiem Federstahl gefertigt, was eine dauerhaft zuverlässige elektrische Verbindung auch unter widrigen Bedingungen sichert. Diese Kombination aus Materialgüte und technischer Raffinesse macht WAGO-Produkte zur ersten Wahl für Profis, die kompromisslose Qualität und Sicherheit erwarten.
FAQ – Häufig gestellte Fragen zu WAGO 770-243 – WINSTA® MIDI Buchse, 3-pol, ohne Zugentlastung
Wie wird die WAGO 770-243 Buchse installiert?
Die Installation erfolgt werkzeuglos. Die abisolierte Leiterader wird einfach in die entsprechende Klemme eingeführt, und die Käfigzugfeder sorgt für eine sichere und dauerhafte elektrische Verbindung. Für die 3-polige Buchse werden entsprechend drei Leiter angeschlossen.
Welche Leiterquerschnitte kann die Buchse aufnehmen?
Die WAGO 770-243 WINSTA® MIDI Buchse ist für starre und flexible Leiter mit Aderendhülse von 0,5 mm² bis 2,5 mm² geeignet.
Warum wird auf eine Zugentlastung verzichtet?
Das Fehlen der Zugentlastung ist ein Designmerkmal, das für spezifische Anwendungen vorgesehen ist. Es ist ideal für Situationen, in denen die mechanische Belastung der Anschlussleitung durch die Installation anderweitig sichergestellt wird, beispielsweise durch feste Führung oder Verschraubung des Gerätes selbst.
Kann die Buchse im Außenbereich eingesetzt werden?
Die Buchse selbst ist nicht für den direkten Außeneinsatz konzipiert. In Verbindung mit geeigneten WAGO WINSTA® MIDI Steckverbindern und Gehäusen kann jedoch eine Schutzart erreicht werden, die den Einsatz in geschützten Außenbereichen oder feuchten Umgebungen ermöglicht, abhängig von der spezifischen Systemkonfiguration.
Welche Nennspannung und welchen Nennstrom unterstützt die Buchse?
Die Buchse ist für eine Nennspannung von 400 V und einen Nennstrom von 16 A ausgelegt, was eine breite Palette von Anwendungen in Industrie und Gewerbe abdeckt.
Ist das Material der Buchse feuerbeständig?
Das Gehäuse der WAGO 770-243 WINSTA® MIDI Buchse besteht aus halogenfreiem Polycarbonat, welches selbstverlöschend ist und zur Reduzierung der Rauchentwicklung im Brandfall beiträgt. Dies erfüllt hohe Sicherheitsanforderungen.
Wo liegen die Hauptvorteile gegenüber Schraubklemmen?
Die Hauptvorteile liegen in der erheblich schnelleren und werkzeuglosen Montage, der konstanten und wartungsfreien Klemmkraft der Käfigzugfeder (kein Nachziehen erforderlich), einer höheren Vibrationsbeständigkeit und der Vermeidung von Beschädigungen an feindrähtigen Leitern.
