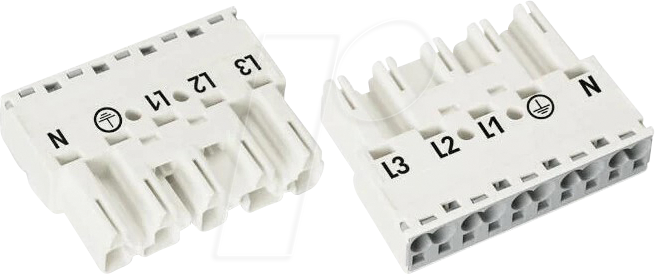

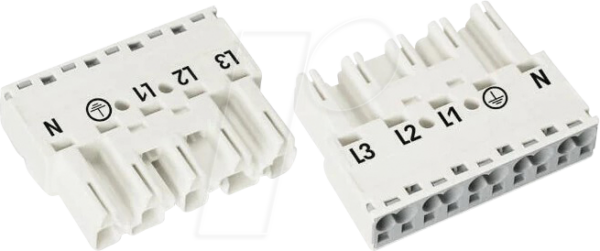

WAGO 770-235 – WINSTA® MIDI Stecker: Die zuverlässige Verbindungslösung für professionelle Elektroinstallationen
Sie suchen eine sichere und effiziente Methode, um elektrische Leitungen in anspruchsvollen Umgebungen zu verbinden? Der WAGO 770-235 WINSTA® MIDI Stecker, 5-polig und ohne Zugentlastung, bietet eine herausragende Lösung für Installateure, Elektriker und Planer, die Wert auf Langlebigkeit, schnelle Montage und maximale Betriebssicherheit legen.
Präzision und Leistung: Das zeichnet den WAGO 770-235 aus
Der WAGO 770-235 Stecker gehört zur WINSTA® MIDI Serie, die speziell für die Anforderungen moderner Elektroinstallationen entwickelt wurde. Diese Serie steht für eine werkzeuglose und damit extrem zeitsparende Montage, was insbesondere bei großen Projekten oder im Bestandseinsatz einen signifikanten Unterschied macht. Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von Phas-, Neutral- und Schutzleiter sowie von zwei zusätzlichen Steuerleitungen, was ihn ideal für komplexe Schaltungen macht.
Warum WAGO 770-235 die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Klemmverbindungen, die oft eine aufwendige Verdrahtung und Isolierung erfordern, setzt der WAGO 770-235 auf die bewährte CAGE CLAMP® Anschlussklemme. Diese Technologie garantiert eine dauerhaft sichere und niederohmige Verbindung, die unempfindlich gegenüber Vibrationen ist und keine Nachkontrolle erfordert. Die Abwesenheit einer integrierten Zugentlastung ist hierbei kein Mangel, sondern eine Designentscheidung für Anwendungen, bei denen die Zugentlastung separat oder auf andere Weise erfolgt, was eine flexiblere Installation ermöglicht.
Technische Spezifikationen und Qualitätsmerkmale
Der WAGO 770-235 Stecker ist aus hochwertigen Materialien gefertigt, die Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Umgebungsbedingungen gewährleisten. Die durchdachte Konstruktion minimiert das Risiko von Installationsfehlern und sorgt für eine konsistente Performance über die gesamte Lebensdauer.
Vorteile im Überblick
- Schnelle und werkzeuglose Montage: Reduziert die Installationszeit erheblich.
- Sichere und zuverlässige CAGE CLAMP® Technologie: Gewährleistet eine dauerhafte, wartungsfreie Verbindung.
- 5-polige Ausführung: Ermöglicht vielseitige Anschlussmöglichkeiten für komplexe Schaltungen.
- Kompaktes Design: Spart Platz in Anschlussdosen und Verteilerkästen.
- Hohe elektrische Sicherheit: Erfüllt anspruchsvolle Normen für professionelle Anwendungen.
- Robustheit: Geeignet für den Einsatz in industriellen und gewerblichen Umgebungen.
- Flexibilität durch fehlende Zugentlastung: Ermöglicht alternative oder separate Zugentlastungslösungen nach Installationsanforderung.
Umfassende Einsatzmöglichkeiten des WAGO 770-235
Die WINSTA® MIDI Serie, und damit auch der 770-235 Stecker, ist prädestiniert für den Einsatz in einer Vielzahl von Anwendungen, wo eine schnelle, sichere und modulare Verdrahtung gefragt ist. Dazu gehören:
- Industrielle Automatisierung: Flexible Verkabelung von Maschinen, Sensoren und Aktoren.
- Gebäudetechnik: Anschluss von Beleuchtungssystemen, Lüftungsanlagen und weiteren elektrotechnischen Komponenten.
- Schaltanlagenbau: Effiziente und fehlerfreie Verdrahtung von Schaltschränken.
- Messe- und Veranstaltungstechnik: Schneller Auf- und Abbau elektrischer Installationen.
- Container- und Modulbau: Standardisierte und zuverlässige Verbindungen in vorgefertigten Modulen.
- Spezialmaschinenbau: Anpassungsfähige Lösungen für kundenspezifische Anforderungen.
Die Möglichkeit, Standardleitungen ohne zusätzliche Werkzeuge zu verbinden, beschleunigt den Installationsprozess signifikant. Dies ist insbesondere bei Großprojekten von wirtschaftlicher Bedeutung, da die Arbeitszeit pro Anschluss reduziert wird und die Fehleranfälligkeit minimiert wird.
Qualität, auf die Sie sich verlassen können
WAGO steht für Qualität und Innovation in der elektrischen Verbindungstechnik. Der 770-235 Stecker ist keine Ausnahme. Die verwendeten Kunststoffe sind hochtemperaturbeständig und UV-stabilisiert, was eine lange Lebensdauer auch unter schwierigen Bedingungen garantiert. Die Kontakte bestehen aus einer korrosionsbeständigen Legierung, die eine optimale Leitfähigkeit sicherstellt.
Produktdetails im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | WINSTA® MIDI Stecker |
| Modellnummer | 770-235 |
| Polanzahl | 5 |
| Zugentlastung | Ohne integrierte Zugentlastung |
| Anschlusstechnik | CAGE CLAMP® (Federklemme) |
| Leiterquerschnitt (starr) | 0,5 mm² bis 4 mm² |
| Leiterquerschnitt (flexibel) | 0,5 mm² bis 2,5 mm² |
| Nennspannung | Bis 400 V |
| Nennstrom | Bis 16 A |
| Schutzart (bei gestecktem Zustand) | IP20 (Ohne Schutz gegen Wasser; Schutz gegen Fremdkörper größer 12,5 mm) |
| Gehäusematerial | Flammhemmender Kunststoff (Halogenfrei) |
| Farbe | Grau/Hellgrau (Basisgehäuse) |
| Umgebungstemperatur (Betrieb) | -35 °C bis +85 °C |
| Montageart | Steckverbindung |
FAQ – Häufig gestellte Fragen zu WAGO 770-235 – WINSTA® MIDI Stecker, 5-pol, ohne Zugentlastung
Was bedeutet „ohne Zugentlastung“ bei diesem Stecker und wann ist das vorteilhaft?
Die Angabe „ohne Zugentlastung“ bedeutet, dass der Stecker selbst keine mechanische Klemmung besitzt, die das Kabel gegen Zugkräfte sichert. Dies ist vorteilhaft, wenn die Zugentlastung durch die Installation selbst oder durch externe Komponenten wie Kabelverschraubungen oder Befestigungsschellen sichergestellt wird. Dies bietet eine höhere Flexibilität in der Montage und ermöglicht eine optimierte Kabelführung.
Ist der WAGO 770-235 Stecker für den Einsatz im Außenbereich geeignet?
Der WAGO 770-235 Stecker hat die Schutzart IP20 im gesteckten Zustand. Dies bedeutet, er ist geschützt gegen das Eindringen von festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm, jedoch nicht gegen Wasser. Für den Einsatz im Außenbereich oder in feuchten Umgebungen sind spezielle Steckverbinder mit höherer Schutzart (z.B. IP65 oder höher) erforderlich.
Welche Kabelquerschnitte können mit dem WAGO 770-235 Stecker verbunden werden?
Der WAGO 770-235 Stecker ist für starre Leiterquerschnitte von 0,5 mm² bis 4 mm² und für flexible Leiterquerschnitte von 0,5 mm² bis 2,5 mm² ausgelegt. Dies deckt einen Großteil der gängigen Anwendungen in der Elektroinstallation ab.
Wie wird die elektrische Verbindung mit dem WAGO 770-235 Stecker hergestellt?
Die Verbindung erfolgt werkzeuglos durch die bewährte CAGE CLAMP® Technologie von WAGO. Der abisolierte Leiter wird einfach in die vorgesehene Öffnung eingeführt, und die integrierte Federklemme sichert den Anschluss dauerhaft und leitungsstark.
Benötige ich spezielles Werkzeug für die Installation des WAGO 770-235 Steckers?
Nein, für die eigentliche Verbindung der Leiter ist kein Spezialwerkzeug erforderlich. Lediglich zum Abisolieren der Kabel wird ein Standard-Abisolierwerkzeug benötigt.
Kann der WAGO 770-235 Stecker mit anderen WAGO Stecksystemen kombiniert werden?
Der WAGO 770-235 gehört zur WINSTA® MIDI Serie und ist darauf ausgelegt, mit anderen Komponenten dieser Serie kompatibel zu sein. Eine Kombination mit Stecksystemen anderer Hersteller ist in der Regel nicht vorgesehen und kann die Sicherheit und Funktion beeinträchtigen.
Welche Vorteile bietet die 5-polige Ausführung des Steckers?
Die 5-polige Ausführung ermöglicht den Anschluss von bis zu fünf einzelnen Leitern. Dies ist besonders nützlich für Anwendungen, die neben den Standardleitern (Phase, Neutralleiter, Schutzleiter) zusätzliche Steuer- oder Kommunikationsleitungen erfordern, wie es beispielsweise bei komplexen Beleuchtungssystemen oder in der Automatisierungstechnik der Fall ist.
