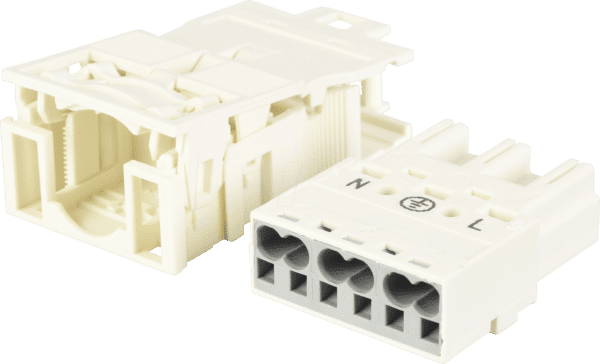

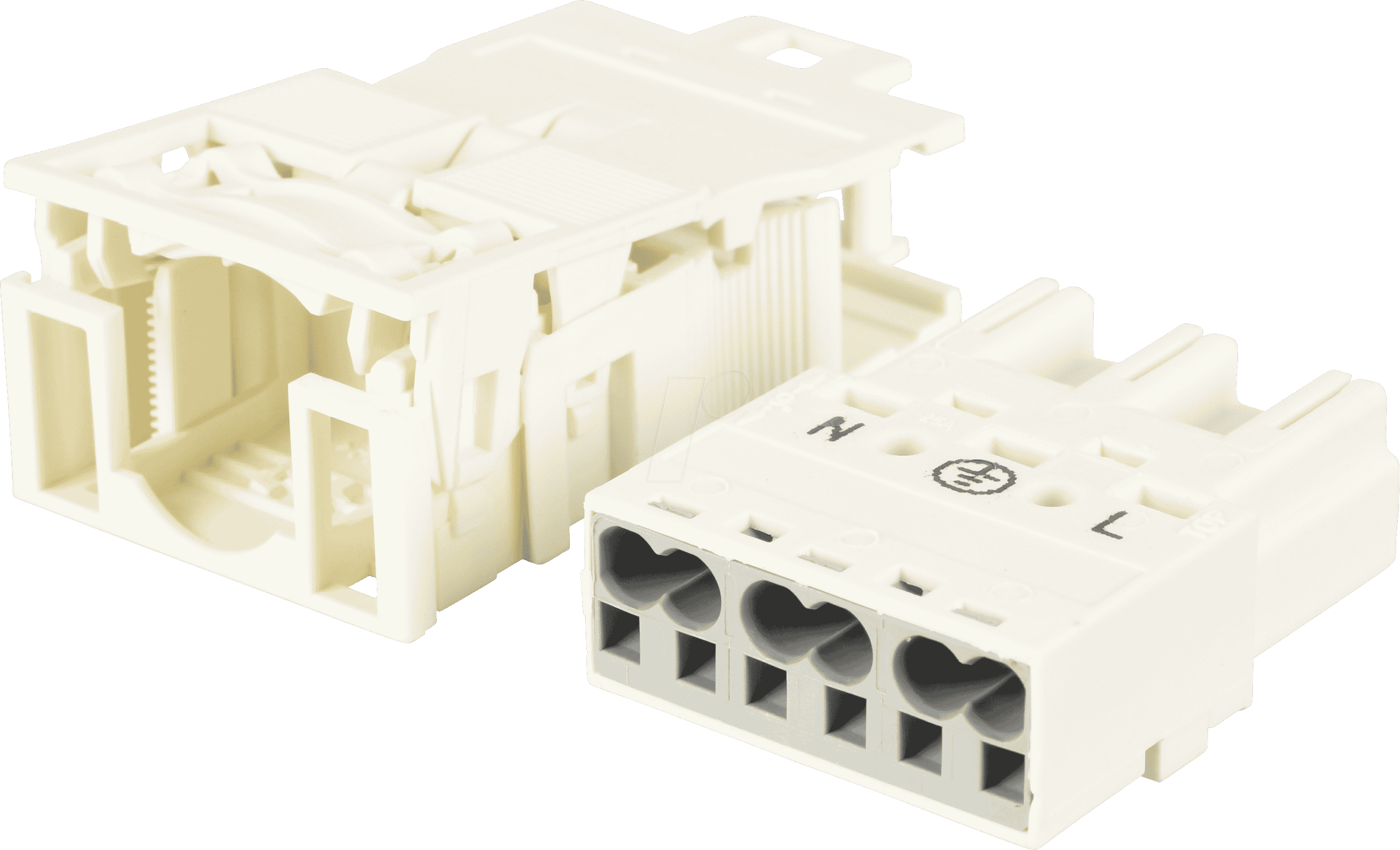

Optimale Kabelverbindung für anspruchsvolle Installationen: Der WAGO 770-233-050 – WINSTA® MIDI Stecker
Professionelle Elektriker und Systemintegratoren, die eine zuverlässige und sichere Verbindung für dreipolige Leitungen benötigen, finden im WAGO 770-233-050 – WINSTA® MIDI Stecker mit Zugentlastungsgehäuse die ideale Lösung. Dieses hochwertige Verbindungselement löst das Problem unsicherer oder unzureichend gesicherter Steckverbindungen in anspruchsvollen Umgebungen, wo Vibrationen, mechanische Belastungen und die Notwendigkeit einer schnellen, fehlerfreien Montage entscheidend sind. Es ist die überlegene Wahl gegenüber einfachen Stoßverbindern oder schlecht gesicherten Lüsterklemmen.
WAGO 770-233-050: Innovative Technologie für maximale Sicherheit und Effizienz
Der WAGO 770-233-050 repräsentiert den neuesten Stand der Verbindungstechnik im Bereich der WINSTA® MIDI Serie. Dieses System wurde entwickelt, um die Effizienz und Sicherheit von elektrischen Installationen signifikant zu erhöhen. Die integrierte Zugentlastung ist ein entscheidendes Merkmal, das die mechanische Belastung der Anschlussklemmen minimiert und somit die Langlebigkeit und Zuverlässigkeit der Verbindung gewährleistet. Dies unterscheidet ihn fundamental von einfacheren Steckverbindern, die oft keine adäquate mechanische Absicherung der Anschlussleitung bieten.
Die Vorteile des WAGO 770-233-050 – WINSTA® MIDI Steckers im Detail
- Sichere und zuverlässige Verbindung: Die bewährte CAGE CLAMP® Anschlusstechnik von WAGO sorgt für eine dauerhaft sichere und vibrationsfeste Kontaktierung der Leiter.
- Integrierte Zugentlastung: Das speziell entwickelte Zugentlastungsgehäuse nimmt mechanische Zugkräfte von der Anschlussstelle auf und verhindert so ein Herausrutschen der Leiter oder eine Beschädigung der Klemme.
- Schnelle und werkzeuglose Montage: Das Push-in-Verbindungsverfahren ermöglicht eine extrem schnelle und einfache Montage ohne Spezialwerkzeug, was die Installationszeit erheblich reduziert.
- Fehlervermeidung durch Kodierung: Die farbliche Kodierung und die mechanische Formgebung verhindern ein versehentliches Verpolen oder falsches Stecken, was die Fehlerrate bei der Installation drastisch senkt.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, ist der Stecker für den professionellen Einsatz unter anspruchsvollen Bedingungen konzipiert und bietet eine lange Lebensdauer.
- Flexibilität in der Anwendung: Geeignet für eine Vielzahl von Anwendungen in der Gebäudeinstallation, im Maschinenbau und in der Steuerungstechnik.
- Kompaktes Design: Trotz der integrierten Zugentlastung bietet der Stecker eine hohe Packungsdichte und ist auch in beengten Einbausituationen einfach zu handhaben.
Technische Spezifikationen und Materialeigenschaften
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Steckverbinder mit Zugentlastung |
| Serie | WINSTA® MIDI |
| Polzahl | 3 |
| Anschlussart | Push-in-Verbindung (CAGE CLAMP®) |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,5 mm² bis 2,5 mm² |
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Gehäusematerial | Hochleistungskunststoff (oft Polyamid), halogenfrei |
| Farbe | Grau/Schwarz (typische Gehäusefarbe), mit farbiger Kodierung zur eindeutigen Identifikation |
| Umgebungstemperatur (Betrieb) | -35 °C bis +85 °C (typische Angabe für industrielle Komponenten) |
| Schutzart (montiert) | IP20 (bei nicht gestecktem Zustand), IPXX (spezifische Schutzart hängt von der Steckverbindung ab) |
| Sicherheit & Zulassungen | CE, VDE, UL (gängige Zertifizierungen für elektrische Komponenten) |
| Besonderheiten | Integrierte Zugentlastung, Werkzeuglose Montage, Vibrationsfestigkeit |
Einsatzbereiche und Anwendungsszenarien
Der WAGO 770-233-050 – WINSTA® MIDI Stecker ist ein unverzichtbares Bindeglied in modernen Elektroinstallationen, wo Zuverlässigkeit und Effizienz an erster Stelle stehen. Seine Robustheit und die integrierte Zugentlastung machen ihn ideal für:
- Gebäudeinstallation: Schnelle und sichere Verbindungen für Beleuchtungssysteme, Steckdosen, Schalter und Verkabelungen in Schaltschränken, insbesondere dort, wo Vibrationen auftreten können.
- Maschinen- und Anlagenbau: Zur Verkabelung von Steuerungen, Sensoren, Aktoren und anderen Komponenten, die mechanischen Belastungen ausgesetzt sind.
- Industrielle Automatisierung: Zur Erstellung flexibler und wartungsarmer Verbindungen in Fertigungsstraßen und Prozessanlagen.
- Lichttechnik: Ideal für die modulare Verkabelung von Leuchten, insbesondere in gewerblichen und industriellen Umgebungen.
- IT- und Netzwerktechnik: Zur sicheren Stromversorgung von Geräten und Infrastrukturkomponenten.
Die WINSTA® MIDI Serie ermöglicht eine Modularisierung von Installationen, die nicht nur die Montage beschleunigt, sondern auch die Wartung und spätere Anpassungen erheblich vereinfacht. Statt aufwändiger Einzeladerverdrahtung können vormontierte Module schnell und sicher verbunden werden.
FAQ – Häufig gestellte Fragen zu WAGO 770-233-050 – WINSTA® MIDI Stecker, 3-pol, mit Zugentlastungsgehäuse
Was sind die Hauptvorteile der integrierten Zugentlastung?
Die integrierte Zugentlastung im WAGO 770-233-050 nimmt Zugkräfte von der Anschlussstelle auf. Dies verhindert, dass die Leiter unter Spannung aus der Klemme gezogen werden, schützt die Verbindungsstellen vor mechanischer Überlastung und erhöht somit die Sicherheit und Lebensdauer der elektrischen Verbindung erheblich, insbesondere in Umgebungen mit Vibrationen oder Bewegungen.
Für welche Arten von Leitern ist dieser WAGO Stecker geeignet?
Der WAGO 770-233-050 – WINSTA® MIDI Stecker ist sowohl für starre als auch für flexible Leiter mit oder ohne Aderendhülse ausgelegt. Die zulässigen Querschnitte liegen typischerweise im Bereich von 0,5 mm² bis 2,5 mm², was eine breite Palette von Anforderungen abdeckt.
Ist eine spezielle Werkzeugausstattung für die Montage erforderlich?
Nein, die Montage des WAGO 770-233-050 – WINSTA® MIDI Steckers ist dank der Push-in-Verbindungstechnik werkzeuglos möglich. Die Leiter werden einfach in die entsprechenden Öffnungen gesteckt, wo sie sicher von der CAGE CLAMP® gehalten werden. Dies spart Zeit und reduziert den Bedarf an Spezialwerkzeugen.
Wie wird eine versehentliche Verpolung oder ein falsches Stecken verhindert?
WAGO setzt bei der WINSTA® MIDI Serie auf eine ausgeklügelte mechanische Kodierung und oft auch auf farbliche Unterscheidungen. Diese Merkmale verhindern ein falsches Zusammenstecken der Komponenten und stellen sicher, dass die Verbindungen korrekt und sicher ausgeführt werden, was die Fehleranfälligkeit bei der Installation minimiert.
In welchen Umgebungen kann dieser Stecker eingesetzt werden?
Der WAGO 770-233-050 – WINSTA® MIDI Stecker ist für den Einsatz in professionellen Umgebungen konzipiert. Dies schließt Bereiche mit erhöhten Anforderungen an die mechanische Stabilität und Vibrationsfestigkeit ein, wie z.B. in der Industrie, im Maschinenbau und in anspruchsvollen Gebäudeinstallationen. Die Gehäusematerialien sind oft für einen weiten Temperaturbereich ausgelegt.
Was bedeutet die Nennspannung und der Nennstrom für die Anwendung?
Die Nennspannung von 250 V und der Nennstrom von 16 A geben die maximalen elektrischen Werte an, für die der Stecker sicher ausgelegt ist. Er ist somit für die meisten gängigen Niederspannungsanwendungen in der Haus-, Gebäude- und Industrieinstallation geeignet. Es ist jedoch stets ratsam, die spezifischen Anforderungen der zu verbindenden Komponenten zu überprüfen.
Wie unterscheidet sich der WAGO 770-233-050 von Standard-Steckverbindern?
Der Hauptunterschied liegt in der integrierten Zugentlastung und der WINSTA® MIDI Systematik. Während Standard-Steckverbinder oft nur eine elektrische Verbindung herstellen, bietet der WAGO 770-233-050 zusätzliche mechanische Sicherheit durch die Zugentlastung und das modulare, steckbare System, das eine schnellere und fehlerfreiere Installation ermöglicht. Die CAGE CLAMP® Technologie sorgt zudem für eine überlegene Langzeitstabilität im Vergleich zu Schraubverbindungen.
