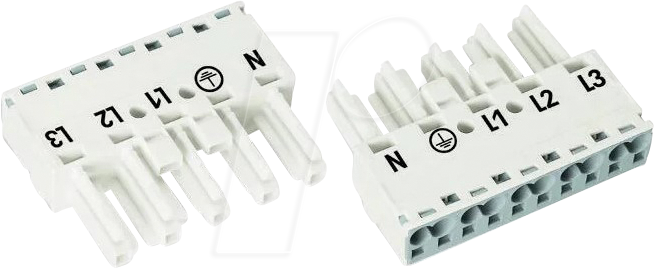

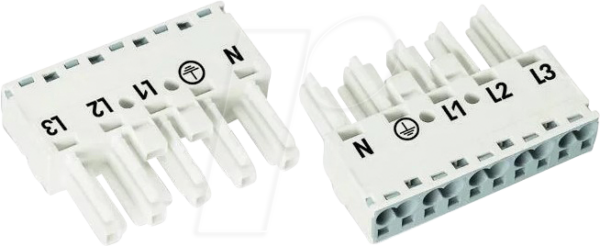

Effiziente und sichere Verbindungen in der Gebäudetechnik: WAGO 770-225 WINSTA® MIDI Buchse
Die WAGO 770-225 WINSTA® MIDI Buchse ist die ideale Lösung für Elektriker und Systemintegratoren, die eine zuverlässige und werkzeuglose Verbindung von Leitungen in industriellen, gewerblichen und anspruchsvollen Wohngebäuden benötigen. Sie vereinfacht die Verdrahtung von Beleuchtungssystemen, Steuerungen und anderen elektrischen Verbrauchern, indem sie eine schnelle und sichere Montage ohne spezielle Werkzeuge ermöglicht und somit Montagezeit und Fehlerquellen minimiert.
Warum WAGO 770-225 WINSTA® MIDI Buchse Ihre überlegene Wahl ist
Im Vergleich zu herkömmlichen Klemmverbindern oder Lötverbindungen bietet die WAGO 770-225 WINSTA® MIDI Buchse entscheidende Vorteile, die sie zur überlegenen Wahl machen. Das patentierte PUSH WIRE® Verbindungssystem von WAGO gewährleistet eine dauerhaft sichere und zugentlastungsfreie Verbindung, die Vibrationsfestigkeit und Langlebigkeit garantiert. Die kompakte Bauform und die hohe Strombelastbarkeit erlauben den Einsatz in vielfältigen Anwendungen, während die klare Kennzeichnung und die integrierte Testöffnung die Installation und Wartung erheblich erleichtern.
Schlüsselfunktionen und Vorteile der WAGO 770-225 WINSTA® MIDI Buchse
- Werkzeuglose Installation: Das integrierte PUSH WIRE® System ermöglicht eine schnelle und einfache Leitungsaufnahme und -befestigung ohne Schrauben oder Spezialwerkzeuge, was die Montagezeit signifikant reduziert.
- Sichere und zuverlässige Verbindungen: Die federnde Kontaktierung sorgt für eine dauerhaft sichere elektrische Verbindung, die selbst unter extremen Bedingungen wie Vibrationen stabil bleibt und ein Verrutschen der Leiter verhindert.
- Kompaktes Design: Die Buchse zeichnet sich durch eine geringe Bautiefe aus und ist somit ideal für den Einsatz in beengten Platzverhältnissen, wie sie oft in Verteilerkästen oder Leuchtengehäusen vorkommen.
- Hohe Strombelastbarkeit: Mit einer Nennstromstärke von bis zu 16 A und einer Nennspannung von 400 V ist die Buchse für eine breite Palette von Anwendungen geeignet, von einfachen Beleuchtungskreisen bis hin zu anspruchsvolleren Steuerungsaufgaben.
- Integrierte Testöffnung: Die leicht zugängliche Testöffnung erlaubt das einfache und sichere Messen der Spannungspunkte, ohne die Verbindung unterbrechen zu müssen, was die Fehlersuche und Inbetriebnahme vereinfacht.
- Vielseitige Anwendungsmöglichkeiten: Dank des WINSTA® MIDI Stecksystems ist diese Buchse kompatibel mit einer Vielzahl von Steckern und Kupplungen, was eine flexible Systemgestaltung in der Elektroinstallation ermöglicht.
- Robuste Bauweise: Gefertigt aus hochwertigen Kunststoffen, die eine hohe Temperaturbeständigkeit und mechanische Stabilität gewährleisten, ist die Buchse für den professionellen Einsatz in anspruchsvollen Umgebungen konzipiert.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktbezeichnung | WINSTA® MIDI Buchse, 5-polig |
| Hersteller | WAGO |
| Modellnummer | 770-225 |
| Polzahl | 5 |
| Nennstrom | 16 A |
| Nennspannung | 400 V |
| Anschlussart | Push-in-Klemme (PUSH WIRE®) |
| Leiterquerschnitt (starr) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (flexibel ohne Aderendhülse) | 0,5 mm² – 2,5 mm² |
| Anzahl der Anschlüsse pro Pol | 1 |
| Gehäusematerial | Hochleistungskunststoff (Polyamid 6.6 oder vergleichbar), halogenfrei |
| Farbe | Grau (Standard für Leistungsteile in WINSTA® MIDI) |
| Schutzart | IP20 (bei gesteckter Verbindung) |
| Temperaturbereich (Betrieb) | -20 °C bis +70 °C |
| Verschmutzungsgrad | 2 |
| Bemessungsstoßspannung | 4 kV |
| Montageart | Steckverbindung (für modulare Installation) |
| Sicherheitsmerkmale | Integrierte Testöffnung, Zugentlastung nicht integriert (erfordert externe Maßnahmen, falls nötig) |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 770-225 WINSTA® MIDI Buchse ist ein universelles Verbindungsmodul, das sich hervorragend für den Einsatz in verschiedensten elektrischen Installationen eignet. Ihre primären Einsatzgebiete umfassen:
- Industrielle Automatisierung: Zur einfachen und schnellen Verbindung von Sensoren, Aktoren, Steuergeräten und Schaltschränken, wo Flexibilität und Zuverlässigkeit entscheidend sind.
- Gebäudetechnik: Ideal für die Installation von Beleuchtungssystemen, Lüftungsanlagen, Heizungssteuerungen und anderen elektrischen Verbrauchern in modernen Gewerbe- und Wohngebäuden.
- Leuchten- und Lampenanschlüsse: Ermöglicht eine werkzeuglose und sichere Integration von Beleuchtungselementen in Decken, Wänden oder Möbeln.
- Verteilereinbau: Als kompakte und montagefreundliche Lösung für die Verdrahtung in Unterverteilungen und Schaltschränken.
- Service und Wartung: Die einfache Steckbarkeit erleichtert den Austausch von Komponenten und reduziert Ausfallzeiten bei Wartungsarbeiten.
- Modulare Anlagen: Unterstützt die schnelle Konfiguration und Anpassung von Anlagen durch den modularen Aufbau des WINSTA® Systems.
Die 5-polige Ausführung ermöglicht die gleichzeitige Verbindung von drei Leitern (z.B. L, N, PE) und zwei Steuer- oder Datenleitern, was sie für komplexe Schaltkreise prädestiniert. Die fehlende integrierte Zugentlastung bietet Flexibilität bei der Montage, erfordert jedoch bei Anwendungen mit mechanischer Belastung der Anschlussleitung eine entsprechende externe Zugentlastung.
Die WAGO PUSH WIRE® Technologie: Ein Garant für Sicherheit und Effizienz
Das Herzstück der WAGO 770-225 WINSTA® MIDI Buchse ist die patentierte PUSH WIRE® Technologie. Dieses Prinzip revolutioniert die Art und Weise, wie elektrische Leitungen verbunden werden. Anstatt Leiter aufwendig abisolieren, in eine Klemme einführen und verschrauben zu müssen, wird der abisolierte Leiter einfach in die Öffnung der Buchse gesteckt. Eine integrierte Federkraftpresse hält den Leiter fest und stellt eine dauerhaft sichere elektrische Verbindung her. Dies hat mehrere entscheidende Vorteile:
- Zeitersparnis: Die Montagezeit reduziert sich drastisch, da lästiges Verschrauben entfällt.
- Fehlerminimierung: Die Wahrscheinlichkeit eines fehlerhaften Kontakts durch falsches Anziehen von Schrauben wird eliminiert.
- Vibrationsfestigkeit: Die federnde Verbindung passt sich thermischen Ausdehnungen und Kontraktionen der Leiter an und bleibt auch unter Vibrationen zuverlässig.
- Einfache Handhabung: Selbst unerfahrenes Personal kann nach kurzer Einweisung sichere Verbindungen herstellen.
- Wieder lösbar: Leitungen können bei Bedarf einfach durch Verdrehen und Ziehen gelöst und wieder verbunden werden.
Diese Technologie macht die WAGO 770-225 WINSTA® MIDI Buchse zu einem unverzichtbaren Werkzeug für jeden professionellen Elektriker, der Wert auf Effizienz, Sicherheit und Langlebigkeit legt.
FAQ – Häufig gestellte Fragen zu WAGO 770-225 – WINSTA® MIDI Buchse, 5-pol, ohne Zugentlastung
Ist die WAGO 770-225 WINSTA® MIDI Buchse für den Einsatz im Außenbereich geeignet?
Die Buchse ist nach Schutzart IP20 klassifiziert, was bedeutet, dass sie Schutz gegen feste Fremdkörper mit einem Durchmesser größer als 12,5 mm und keinen Schutz gegen Wasser bietet. Für den Außenbereich oder feuchte Umgebungen sind spezielle IP-geschützte Stecker und Kupplungen aus dem WINSTA® Sortiment erforderlich.
Welche Leiterquerschnitte können mit dieser Buchse maximal angeschlossen werden?
Die Buchse ist für massive und flexible Leiter mit einem Querschnitt von 0,5 mm² bis maximal 2,5 mm² ausgelegt. Bei flexiblen Leitern ohne Aderendhülse sind ebenfalls Querschnitte bis 2,5 mm² möglich.
Benötige ich für die Montage der WAGO 770-225 spezielle Werkzeuge?
Nein, die Montage ist werkzeuglos. Die Leiter werden einfach in die dafür vorgesehenen Öffnungen gesteckt. Zum Lösen der Leiter kann ein einfaches Werkzeug wie ein Schraubendreher verwendet werden, um die Arretierung zu lösen.
Was bedeutet „ohne Zugentlastung“ bei dieser Buchse?
Das bedeutet, dass die Buchse selbst keine integrierte Vorrichtung zur mechanischen Entlastung der angeschlossenen Kabel hat. Wenn die Kabel mechanisch belastet werden könnten, muss eine separate Zugentlastung am Gehäuse oder der Installation vorgesehen werden.
Ist diese Buchse mit anderen WAGO WINSTA® Produkten kompatibel?
Ja, die WAGO 770-225 ist Teil des WINSTA® MIDI Stecksystems und ist somit mit anderen Steckverbindern, Kupplungen und Zubehörteilen aus dieser Serie kompatibel, sofern die Polzahl und die technischen Spezifikationen übereinstimmen.
Wie wird die elektrische Sicherheit bei der Verwendung dieser Buchse gewährleistet?
Die Sicherheit wird durch die hochwertige Federklemmtechnik gewährleistet, die einen dauerhaft festen Kontakt sicherstellt. Die Buchse ist für die Bemessungsstoßspannung von 4 kV ausgelegt und erfüllt relevante Normen für elektrische Verbindungen.
Kann ich eine einadrige und eine mehradrige Leitung gleichzeitig an einem Anschluss anschließen?
Nein, jeder Anschluss an der Buchse ist für die Aufnahme eines einzelnen Leiters konzipiert. Das Anschließen von mehreren Leitern an einem Anschluss ist nicht zulässig und kann zu unsicheren Verbindungen führen.
