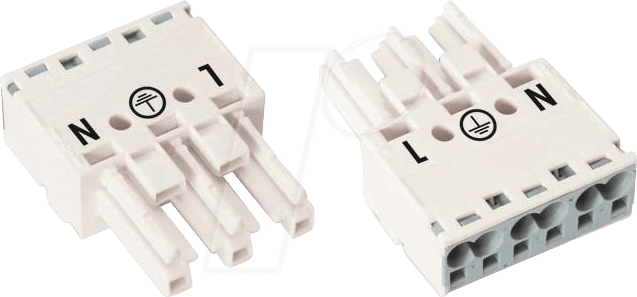

WAGO 770-223 – WINSTA® MIDI Buchse: Die intelligente Verbindungslösung für professionelle Elektroinstallationen
Sie suchen nach einer zuverlässigen und effizienten Möglichkeit, elektrische Verbindungen in Ihren Projekten zu realisieren, bei denen eine einfache und werkzeuglose Montage oberste Priorität hat? Die WAGO 770-223 WINSTA® MIDI Buchse mit 3 Polen und ohne Zugentlastung ist die optimale Lösung für Elektrofachkräfte, Planer und Systemintegratoren, die Wert auf Zeitersparnis, Sicherheit und Langlebigkeit legen, insbesondere dort, wo Kabel fest verlegt sind und keine mechanische Belastung auf die Verbindungsstelle wirkt.
Maximale Effizienz und Sicherheit durch WAGO Steckverbindungen
Die WAGO 770-223 Buchse repräsentiert die Weiterentwicklung bewährter Steckverbindungstechnik im WINSTA® MIDI-System. Diese Serie wurde speziell für anspruchsvolle Umgebungen entwickelt, in denen Standardlösungen an ihre Grenzen stoßen. Die Hauptvorteile der WAGO 770-223 liegen in ihrer schnellen und fehlersicheren Montage, die den Installationsprozess signifikant beschleunigt und das Risiko von Verdrahtungsfehlern minimiert. Im Gegensatz zu traditionellen Klemmverbindungen, die zeitaufwendig sind und spezielle Werkzeuge erfordern, ermöglicht die bewährte PUSH WIRE®-Anschlusstechnik von WAGO eine direkte Aufnahme von massiven und feindrähtigen Leitern mit Aderendhülse. Dies führt zu einer erheblichen Reduzierung der Installationszeit und -kosten, was sie zur überlegenen Wahl für eine Vielzahl von Anwendungen macht.
Produktvorteile im Überblick
- Schnelle und Werkzeuglose Montage: Die intuitive Stecktechnologie reduziert die Installationszeit drastisch und macht spezielle Werkzeuge überflüssig. Dies ist besonders vorteilhaft bei sequenziellen Montageprozessen.
- Fehlerfreie Verdrahtung: Die klare Kennzeichnung und die mechanische Kodierung der Stecker und Buchsen verhindern Verpolungen und falsche Anschlüsse, was die elektrische Sicherheit erhöht und Nacharbeiten vermeidet.
- Hohe Zuverlässigkeit und Langlebigkeit: Die Konstruktion aus hochwertigen Materialien und die bewährte WAGO Federklemme sorgen für eine dauerhaft sichere und niederohmige Verbindung, die auch unter Vibrationen Bestand hat.
- Kompaktes Design: Die Buchse bietet trotz ihrer leistungsfähigen Anschlusstechnik eine geringe Einbauhöhe und schmale Abmessungen, was die Integration in beengte Einbauräume erleichtert.
- Flexibilität für spezifische Anwendungen: Ohne Zugentlastung konzipiert, ist diese Buchse ideal für Anwendungen, bei denen die Kabel mechanisch fixiert sind und die Verbindungsstelle nicht belastet werden soll, wie z.B. bei der festen Installation in Gehäusen oder Schaltschränken.
- Erweiterbarkeit und Modularität: Teil des WINSTA® MIDI-Systems, ermöglicht die 770-223 eine flexible Konfiguration und einfache Erweiterung von Anlagen, ideal für skalierbare Lösungen.
Technische Spezifikationen und Merkmale
Die WAGO 770-223 WINSTA® MIDI Buchse ist für eine Nennspannung von 400 V und eine Nennstromstärke von 20 A ausgelegt, was sie für ein breites Spektrum an Anwendungen im Niederspannungsbereich qualifiziert. Die Anbindung von Leitern erfolgt über die bewährte WAGO CAGE CLAMP® X-Klemme, die sowohl massive als auch feindrähtige Leiter mit Aderendhülsen von 0,5 mm² bis 2,5 mm² aufnimmt. Dies ermöglicht eine hohe Flexibilität bei der Auswahl der Leiterquerschnitte.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Steckverbinder-Buchse |
| System | WINSTA® MIDI |
| Polzahl | 3 |
| Mit Zugentlastung | Nein |
| Anschlussart | CAGE CLAMP® X |
| Leiterquerschnitt (massiv) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,5 mm² bis 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 20 A |
| Farbe | Grau (Standard für Stromübertragung) |
| Bemessungsstoßspannung | 4 kV |
| Verschmutzungsgrad | 2 |
| Schutzart | IP20 (bei gestecktem Zustand gemäß Norm) |
| Gehäusematerial | Hochleistungskunststoff (flammwidrig, UV-beständig) |
| Betriebstemperatur (dauerhaft) | -40 °C bis +85 °C |
| Sicherheitsmerkmale | Mechanische Kodierung zur Vermeidung von Fehlsteckungen, Selbstverriegelung (bei gestecktem Zustand) |
| Zertifizierungen | CE, UL, VDE (entsprechend den geltenden Normen für elektrische Verbindungen) |
| Einsatzgebiete | Schaltschrankverdrahtung, Leuchtenanschluss, Anschluss von Maschinen und Geräten, Gebäudeinstallationen (feste Verlegung) |
Anwendungsbereiche und Vorteile für Branchenprofis
Die WAGO 770-223 WINSTA® MIDI Buchse ist eine Kernkomponente für Fachleute in diversen Sektoren. Im Bereich der Gebäudeinstallation und des Anlagenbaus ermöglicht sie eine schnelle und normgerechte Verdrahtung von Stromkreisen, Verteilern und fest installierten Geräten. Die Möglichkeit, sowohl massive als auch flexibel isolierte Leiter mit Aderendhülse sicher zu verbinden, vereinfacht die Planung und Ausführung erheblich. Im Bereich der Lichttechnik ist diese Buchse ideal für den Anschluss von fest installierten Leuchten und Lichtbändern, wo eine dauerhaft sichere und unkomplizierte Verbindung gefragt ist. Die Industrie profitiert von der Robustheit und der hohen Strombelastbarkeit für den Anschluss von Maschinen, Steuerungen und Automatisierungskomponenten. Die werkzeuglose Montage ist hier ein entscheidender Faktor zur Reduzierung von Stillstandzeiten bei Wartungsarbeiten oder Umrüstungen.
Für Systemintegratoren bietet die WINSTA® MIDI-Serie eine modulare und skalierbare Plattform. Die 770-223 Buchse lässt sich nahtlos in bestehende oder neue Systemdesigns integrieren und ermöglicht eine klare Strukturierung von Verkabelungen, was die Fehlersuche und spätere Anpassungen erleichtert. Die hohe Schutzart bei gestecktem Zustand schützt vor Staub und Feuchtigkeit im Betriebsumfeld, was die Lebensdauer der elektrischen Komponenten weiter erhöht.
Häufig gestellte Fragen zu WAGO 770-223 – WINSTA® MIDI Buchse, 3-pol, ohne Zugentlastung
Kann die WAGO 770-223 Buchse auch für flexible Leitungen ohne Aderendhülse verwendet werden?
Nein, die CAGE CLAMP® X-Klemme der WAGO 770-223 Buchse ist für die Aufnahme von massiven Leitern oder feindrähtigen Leitern mit passender Aderendhülse ausgelegt. Die Verwendung von blanken, feindrähtigen Leitern ohne Aderendhülse ist nicht vorgesehen und kann zu fehlerhaften Verbindungen führen.
Welche Leiterquerschnitte können maximal angeschlossen werden?
Sie können massive und feindrähtige Leiter mit Aderendhülsen im Bereich von 0,5 mm² bis 2,5 mm² an die WAGO 770-223 Buchse anschließen. Dies deckt die gängigsten Anforderungen in der Elektroinstallation ab.
Was bedeutet es, dass die Buchse „ohne Zugentlastung“ ist?
Eine Buchse ohne Zugentlastung ist dafür konzipiert, dass die Kabelverbindung mechanisch nicht durch die Buchse selbst gehalten wird. Die Zugentlastung muss extern, beispielsweise durch Kabelverschraubungen oder eine feste Verlegung des Kabels, erfolgen. Dies ist ideal, wenn die Verbindung fixiert ist und keine mechanische Belastung erfährt.
Ist die WAGO 770-223 Buchse für den Einsatz im Außenbereich geeignet?
Die Buchse selbst hat die Schutzart IP20. Für den Einsatz im Außenbereich oder in Umgebungen mit höherer Feuchtigkeits- oder Staubbelastung sind entsprechende Gehäuse oder spezifische outdoor-fähige Steckverbindersysteme erforderlich. Die WAGO 770-223 ist primär für den Einsatz in geschützten Bereichen konzipiert.
Wie wird eine Verpolung bei der Verwendung der WAGO 770-223 Buchse vermieden?
Die WAGO WINSTA® MIDI-Steckverbinder sind mechanisch kodiert. Das bedeutet, dass Stecker und Buchse nur in einer korrekten Ausrichtung zusammenpassen, wodurch eine Verpolung praktisch ausgeschlossen wird. Dies erhöht die Sicherheit und verhindert Verdrahtungsfehler.
Kann die Buchse mit anderen WAGO-Produkten kombiniert werden?
Ja, die WAGO 770-223 ist Teil des WINSTA® MIDI-Systems und somit voll kompatibel mit anderen Steckern und Buchsen dieser Serie, um flexible und erweiterbare Verkabelungslösungen zu realisieren.
Was ist der Unterschied zur Variante mit Zugentlastung?
Die Variante mit Zugentlastung verfügt über eine integrierte Mechanik, die das Kabel direkt an der Buchse fixiert und somit vor mechanischer Belastung schützt. Die hier beschriebene Buchse ohne Zugentlastung setzt voraus, dass die Kabel extern gesichert werden.
