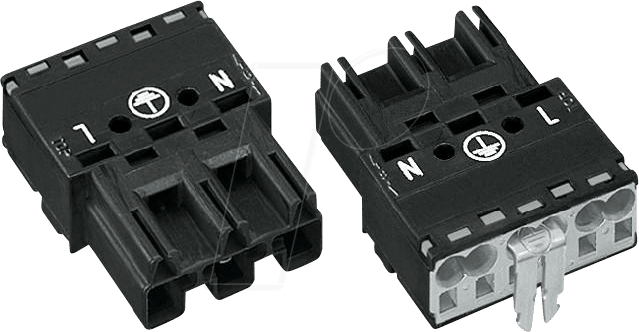

WAGO 770-213-002 – WINSTA® MIDI Stecker: Sichere und Flexible Verbindungen für Ihre Installation
Für Elektriker, Planer und qualifizierte Anwender, die zuverlässige und normgerechte elektrische Verbindungen in anspruchsvollen Umgebungen realisieren müssen, bietet der WAGO 770-213-002 – WINSTA® MIDI Stecker eine überzeugende Lösung. Dieser 3-polige Stecker ohne Zugentlastung ist konzipiert, um eine schnelle, sichere und effiziente Montage von Leitern zu ermöglichen, ohne dabei auf die bewährte WAGO Klemmentechnologie zu verzichten. Er adressiert direkt die Herausforderung, zeitaufwendige und potenziell fehleranfällige Verdrahtungsarbeiten zu vereinfachen und gleichzeitig höchste Sicherheitsstandards zu erfüllen.
WINSTA® MIDI: Die Vorteile der Steckertechnologie von WAGO
Der WAGO 770-213-002 – WINSTA® MIDI Stecker steht exemplarisch für die Innovationskraft und das Qualitätsversprechen von WAGO im Bereich der Verbindungstechnik. Im Gegensatz zu herkömmlichen Klemmverbindungen oder älteren Stecksystemen setzt WINSTA® MIDI auf einen durchdachten modularen Aufbau und eine intelligente Kontaktierung. Die 3-polige Ausführung ermöglicht die gleichzeitige Verbindung von drei Leitern, was die Effizienz in der Elektroinstallation deutlich steigert. Die Absence einer separaten Zugentlastung ist hierbei kein Mangel, sondern eine bewusste Designentscheidung, die das Produkt für spezifische Anwendungen prädestiniert, bei denen die Zugbeanspruchung der angeschlossenen Kabel bereits anderweitig sichergestellt ist oder nicht im Fokus steht.
Die Wahl des WAGO 770-213-002 – WINSTA® MIDI Steckers bedeutet eine Investition in:
- Schnelle und Werkzeuglose Montage: Die PUSH WIRE®-Anschlusstechnik von WAGO ermöglicht das einfache Stecken und Abisolieren von massiven Leitern ohne Werkzeugeinsatz.
- Hohe Zuverlässigkeit: Durch die patentierte Federklemme-Technologie werden dauerhaft sichere Verbindungen gewährleistet, die auch unter Vibrationen oder Temperaturschwankungen Bestand haben.
- Platzersparnis und Übersichtlichkeit: Das kompakte Design und die klare Polung tragen zu einer aufgeräumten und übersichtlichen Verdrahtung bei, was die Fehlersuche erleichtert.
- Sicherheit nach Norm: Alle WAGO Produkte unterliegen strengen Qualitätskontrollen und erfüllen relevante internationale Normen und Sicherheitsstandards für elektrische Verbindungen.
- Flexibilität in der Anwendung: Die 3-polige Konfiguration ohne Zugentlastung eröffnet spezifische Einsatzmöglichkeiten dort, wo eine direkte, stabile Verbindung im Vordergrund steht und die Kabelbefestigung separat gelöst wird.
Anwendungsbereiche und technische Überlegenheit
Der WAGO 770-213-002 – WINSTA® MIDI Stecker findet seine primären Einsatzgebiete in Bereichen, in denen schnelle und sichere Verbindungen bei der Verlegung von Installationsleitungen und Anschlussleitungen gefordert sind. Dazu gehören:
- Schaltschrankbau: Zur Verdrahtung von Steuerungs- und Überwachungskomponenten, wo schnelle Montage und zuverlässige Verbindungen essentiell sind.
- Industrielle Automation: Bei der Anbindung von Sensoren, Aktoren und Steuerungseinheiten in Produktionsumgebungen.
- Gebäudeinstallationen: Insbesondere bei der nachträglichen Installation oder Modifikation von Beleuchtungssystemen, Lüftungsanlagen oder anderen elektrischen Verbrauchern, bei denen keine hohe mechanische Belastung auf den Anschlussbereich wirkt.
- Geräteanschluss: Zur sicheren und normkonformen Verbindung von elektrischen Geräten und Maschinen mit dem Stromnetz.
- Verteilungs- und Anschlussdosen: Als flexible und montagefreundliche Verbindungskomponente.
Die technische Überlegenheit des WAGO 770-213-002 – WINSTA® MIDI Steckers liegt in der Kombination aus bewährter WAGO Federklemmen-Technologie und dem modularen WINSTA® MIDI Stecksystem. Dies ermöglicht nicht nur eine einfache Steckverbindung, sondern garantiert auch eine elektrische Kontaktierung mit geringem Übergangswiderstand und hoher Strombelastbarkeit, spezifiziert für die jeweilige Anwendung. Die 3-polige Ausführung ohne Zugentlastung ist speziell dafür ausgelegt, dass die mechanische Belastung der angeschlossenen Leiter anderweitig abgeleitet wird, was bei festen Installationen oder in Gehäusen oft der Fall ist. Dies ermöglicht ein noch kompakteres Design und eine Reduzierung der Einzelkomponenten.
Produkt-Eigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | WAGO |
| Produktserie | WINSTA® MIDI |
| Artikelnummer | 770-213-002 |
| Polanzahl | 3-polig |
| Zugentlastung | Ohne |
| Anschlusstechnik | PUSH WIRE® (für massive Leiter) |
| Leiter-Querschnitt (massiv) | 0,5 mm² bis 2,5 mm² |
| Nennspannung | Bis 400 V (gemäß VDE) |
| Nennstrom | Bis 16 A (gemäß VDE) |
| Farbe | Grau (Gehäuse) |
| Schutzart (mit passendem Gegenstück) | IP20 (bei nicht gestecktem Zustand ohne Schutz) |
| Isolationsmaterial | Halogenfreie Kunststoffe (UL 94 V-0) |
| Umgebungstemperatur (Betrieb) | -20 °C bis +55 °C |
| Montageart | Steckverbindung |
| Zulassungen | VDE, UL, CSA (produktabhängig, bitte technische Dokumentation prüfen) |
Die Vorteile der WAGO PUSH WIRE® Technologie
Die Kerntechnologie des WAGO 770-213-002 – WINSTA® MIDI Steckers ist die PUSH WIRE®-Anschlusstechnik. Diese wurde von WAGO entwickelt, um die Effizienz und Sicherheit bei der Verbindung von Installationsleitungen drastisch zu erhöhen. Bei der PUSH WIRE®-Technologie werden abisolierte massive Leiter einfach in die dafür vorgesehenen Öffnungen gesteckt. Ein integrierter Federkontakt greift das Leiterende fest und stellt eine zuverlässige elektrische Verbindung her. Dies eliminiert die Notwendigkeit von Schraubklemmen, bei denen das Risiko besteht, dass Schrauben sich lockern können, insbesondere bei Vibrationen.
Die Vorteile sind:
- Zeitersparnis: Deutlich schnellere Installation im Vergleich zu Schraubverbindungen.
- Werkzeuglose Montage: Keine Schraubendreher oder andere Werkzeuge erforderlich, was die Handhabung vereinfacht und das Risiko von Werkzeugverlust minimiert.
- Konstante Klemmkraft: Die Federkraft sorgt für eine dauerhaft sichere Verbindung, unabhängig von Ermüdungserscheinungen des Materials oder thermischen Ausdehnungen.
- Hohe Leitfähigkeit: Die direkte Kontaktierung über die Federklemme minimiert Übergangswiderstände und reduziert dadurch Wärmeentwicklung.
- Vermeidung von Kurzschlüssen: Die klare Polung und die sichere Führung der Leiter minimieren das Risiko von Fehlanschlüssen und Kurzschlüssen.
Qualität und Sicherheit von WAGO
WAGO steht weltweit für höchste Qualität und Zuverlässigkeit in der elektrischen Verbindungstechnik. Der WAGO 770-213-002 – WINSTA® MIDI Stecker wird nach strengen Qualitätsrichtlinien gefertigt und unterliegt umfassenden Tests. Die verwendeten Materialien sind von höchster Güte, wie z.B. der Einsatz von halogenfreien Kunststoffen für das Gehäuse, was die Brandgefahr im Brandfall reduziert und die Einhaltung strenger Umwelt- und Sicherheitsstandards gewährleistet. Die Nennspannung und der Nennstrom sind klar definiert und mit entsprechenden Sicherheitsmargen versehen, um einen sicheren Betrieb unter den vorgesehenen Bedingungen zu garantieren.
Die Konformität mit relevanten Normen wie VDE (Verband der Elektrotechnik Elektronik Informationstechnik) und UL (Underwriters Laboratories) unterstreicht das Engagement von WAGO für Sicherheit und weltweite Akzeptanz ihrer Produkte. Diese Zertifizierungen geben Ihnen als Anwender die Gewissheit, ein Produkt zu verwenden, das den höchsten internationalen Standards entspricht.
FAQ – Häufig gestellte Fragen zu WAGO 770-213-002 – WINSTA® MIDI Stecker, 3-pol, ohne Zugentlastung
Für welche Art von Leitern ist der WAGO 770-213-002 – WINSTA® MIDI Stecker geeignet?
Dieser Stecker ist spezifisch für die Aufnahme von massiven Leitern konzipiert. Die PUSH WIRE®-Anschlusstechnik ermöglicht das einfache Stecken von abisolierten massiven Leitern der Größen von 0,5 mm² bis 2,5 mm².
Warum hat dieser Stecker keine Zugentlastung?
Die Ausführung ohne Zugentlastung ist für Anwendungen gedacht, bei denen die mechanische Beanspruchung der Kabel anderweitig sicher abgeleitet wird, beispielsweise durch eine feste Montage des Steckers in einem Gehäuse oder durch externe Kabelbefestigungselemente. Dies ermöglicht ein kompakteres Design des Steckers.
Kann der WAGO 770-213-002 – WINSTA® MIDI Stecker auch für flexible Leiter verwendet werden?
Nein, dieser spezifische Stecker mit der PUSH WIRE®-Technologie ist für die Aufnahme von massiven Leitern ausgelegt. Für flexible Leiter sind andere WAGO Klemmen und Stecksysteme, wie beispielsweise die WAGO 221 Serie oder die WINSTA® MIDI Stecker mit Käfigzugfeder-Anschlusstechnik, vorgesehen.
Welche Sicherheitsstandards erfüllt dieser Stecker?
Der WAGO 770-213-002 – WINSTA® MIDI Stecker erfüllt in der Regel wichtige internationale Normen wie VDE, UL und CSA, abhängig von der spezifischen Produktvariante und den Prüfzertifikaten. Diese gewährleisten die elektrische Sicherheit und Zuverlässigkeit des Produkts.
Wie wird der Stecker sicher in einer Installation montiert?
Der Stecker wird durch einfaches Aufstecken auf die entsprechenden Gegenstücke des WINSTA® MIDI Systems montiert. Die Stromzuführung erfolgt über die integrierten PUSH WIRE®-Anschlüsse an der anderen Seite des Steckers. Die mechanische Fixierung der Installation sollte separat gewährleistet sein, da keine integrierte Zugentlastung vorhanden ist.
Was bedeutet „3-polig“ in Bezug auf diesen Stecker?
Ein 3-poliger Stecker bedeutet, dass er drei separate elektrische Kontakte besitzt. Dies ermöglicht die gleichzeitige Verbindung von drei einzelnen Leitern, typischerweise für Phase, Neutralleiter und Schutzleiter in einer einphasigen Wechselstromversorgung.
Ist die Verwendung in feuchten Umgebungen möglich?
Die Schutzart des Steckers allein (typischerweise IP20) ist nicht für den Einsatz in feuchten Umgebungen ausgelegt. Bei korrekter Kombination mit einem passenden Gegenstück und einer geeigneten Installation kann jedoch eine höhere Schutzart erreicht werden. Für kritische Feuchtanwendungen sind speziell dafür ausgelegte Produkte zu wählen.
