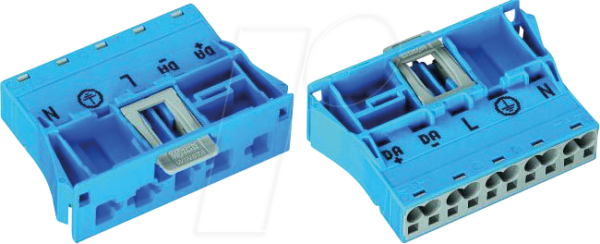

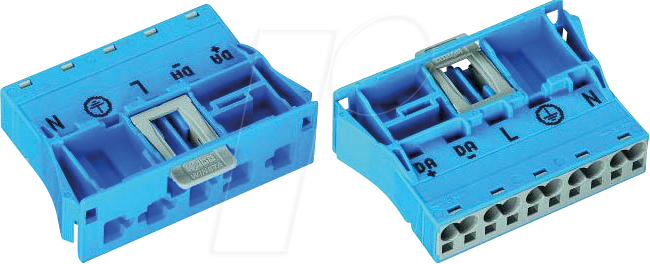

WAGO 770-2115 – WINSTA® MIDI: Die intelligente Verbindungslösung für professionelle Elektroinstallationen
Der WAGO 770-2115 – WINSTA® MIDI Stecker mit 5 Polen und Snap-In-Technologie bietet eine überlegene und sichere Methode zur Verbindung von Kabeln und Leitungen in anspruchsvollen Installationsumgebungen. Speziell konzipiert für Elektriker, Planer und Anlagenbauer, die höchste Anforderungen an Zuverlässigkeit, Effizienz und Flexibilität stellen, löst dieser Steckverbinder die Problematik langwieriger und fehleranfälliger Verdrahtungen. Er ermöglicht eine schnelle, werkzeuglose Montage und garantiert eine dauerhaft sichere elektrische Verbindung, wodurch Installationszeiten drastisch reduziert und die Sicherheit erhöht werden.
Maximale Effizienz und Sicherheit durch innovative WAGO-Technologie
Der WINSTA® MIDI Steckverbinder-Serie von WAGO steht für eine neue Ära der elektrischen Verbindungen. Die 770-Serie, und insbesondere das Modell 770-2115, zeichnet sich durch ihre kompakte Bauweise und die intuitive Handhabung aus. Im Kern dieser Überlegenheit steht die bewährte und patentierte WAGO CAGE CLAMP® Anschlusstechnik, die auch bei der WINSTA® MIDI Serie zum Einsatz kommt. Diese Technologie ermöglicht eine dauerhaft vibrationsfeste, aber dennoch leicht zu lösende Verbindung. Das bedeutet für Sie: kein Nachziehen, keine losen Adern und somit eine signifikant erhöhte Sicherheit und Langlebigkeit Ihrer Elektroinstallationen. Gegenüber traditionellen Klemmverbindungen, die oft den Einsatz von Werkzeugen erfordern und anfällig für thermische Belastungen sind, bietet der 770-2115 eine wartungsfreie und zeitsparende Alternative.
Herausragende Vorteile des WAGO 770-2115
- Schnelle und Werkzeuglose Montage: Der Snap-In-Mechanismus ermöglicht eine blitzschnelle Verbindung, die ohne Spezialwerkzeuge auskommt. Dies spart wertvolle Zeit auf der Baustelle und reduziert Montagefehler.
- Maximale Sicherheit und Zuverlässigkeit: Die CAGE CLAMP® Anschlusstechnik gewährleistet eine unempfindliche, schwingungsfeste und dauerhafte Verbindung, die auch unter extremen Bedingungen Bestand hat.
- Hohe Strombelastbarkeit: Mit seiner 5-poligen Auslegung und der robusten Konstruktion ist dieser Stecker für eine hohe Strombelastbarkeit ausgelegt und somit vielseitig einsetzbar.
- Kompakte Bauform: Das platzsparende Design erlaubt eine einfache Integration auch in beengten Einbausituationen, was die Planung und Installation erleichtert.
- Fehlervermeidung durch Farbcodierung und T-Code: Klare Kennzeichnungen und die durchdachte Pinbelegung minimieren das Risiko von Verdrahtungsfehlern, was besonders in komplexen Anlagen von entscheidender Bedeutung ist.
- Widerstandsfähiges Material: Gefertigt aus hochwertigen Kunststoffen, die mechanischer Belastung und Umwelteinflüssen standhalten.
- Vielseitige Anwendungsmöglichkeiten: Ideal für den Einsatz in Industrieanlagen, Gebäudetechnik, Maschinenbau, Schaltschrankbau und überall dort, wo eine zuverlässige und schnelle elektrische Verbindung gefordert ist.
- Standardkonformität: Erfüllt relevante internationale Normen und Standards für elektrische Verbindungsbauteile, was eine problemlose Integration in bestehende Systeme gewährleistet.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 770-2115 – WINSTA® MIDI Stecker |
| Polzahl | 5-polig |
| Anschlusssystem | Snap-In mit CAGE CLAMP® Technologie |
| Nennspannung (IEC) | 250 V |
| Nennstrom (IEC) | 16 A |
| Leiterquerschnitt (flexibel ohne Aderendhülse) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (starr) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,5 mm² – 2,5 mm² |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (Halogenfrei) |
| Isolationsgruppe | III |
| Umgebungstemperatur (Betrieb) | -30 °C bis +55 °C |
| Schutzart (mit kompatiblem Gegenstück) | IP20 (Steckverbindung) |
| Farbe des Gehäuses | Grau (standardisiert für WINSTA® MIDI) |
| Sicherheitsmerkmale | Mechanische Kodierung, Selbstverriegelung |
| Anwendungsgebiete | Gebäudeverkabelung, Beleuchtungstechnik, Steuerungstechnik, Maschinenbau, Anlagenbau |
| Zertifizierungen | VDE, UL, CSA und weitere relevante Industrienormen |
Umfassende Anwendungsszenarien und technische Vertiefung
Der WAGO 770-2115 Stecker, Teil des WINSTA® MIDI Systems, ist konzipiert, um die Anforderungen moderner Elektroinstallationen auf ein neues Niveau zu heben. Seine 5-polige Ausführung ermöglicht die gleichzeitige Führung von Phasen-, Neutralleiter- und Schutzleiterverbindungen sowie zwei zusätzlichen Steuer- oder Signalleitungen. Dies ist insbesondere in komplexen Steuerkreisen, bei der Anbindung von Leuchten mit Dimmfunktion oder in dezentralen Feldgeräten von großem Vorteil. Die im Steckverbinder integrierte CAGE CLAMP® Technologie bietet eine unübertroffene mechanische Stabilität und elektrische Leitfähigkeit. Sie kompensiert Temperaturschwankungen und Vibrationen, die in industriellen Umgebungen oder bei bewegten Anlagenteilen auftreten können. Diese Eigenschaft eliminiert das Risiko von losen Verbindungen, die zu Fehlerströmen, Kurzschlüssen oder sogar Bränden führen könnten. Die Verwendung von halogenfreien, flammhemmenden Kunststoffen für das Gehäuse unterstreicht das Engagement von WAGO für Sicherheit und Umweltverträglichkeit. Dies ist ein entscheidender Faktor bei der Installation in öffentlichen Gebäuden, Krankenhäusern oder Schulen, wo Brandschutzbestimmungen höchste Priorität haben.
Die Snap-In-Montage ist ein weiterer Eckpfeiler der Effizienzsteigerung. Anstatt aufwendig Schraubklemmen zu verdrahten und auf korrekten Anzug zu achten, wird der Leiter einfach in die vorgesehene Öffnung eingeführt. Die CAGE CLAMP® öffnet sich automatisch und schließt sich um den Leiter. Ein hör- und fühlbarer Klick bestätigt die korrekte Verbindung. Dies reduziert die Montagezeit pro Verbindungspunkt erheblich, was sich direkt in einer Kostensenkung für Elektroinstallationsprojekte niederschlägt. Die Farbcodierung des Gehäuses und die eindeutige Pinbelegung sind essenziell, um Fehler bei der Verdrahtung zu vermeiden. In der hektischen Praxis eines Installationsprozesses minimiert dies das Risiko vertauschter Anschlüsse und gewährleistet, dass die elektrischen Schaltbilder exakt umgesetzt werden.
Die Schutzart IP20 der reinen Steckverbindung ist für viele Anwendungen im Innenbereich ausreichend. Für Umgebungen, die eine höhere Schutzart erfordern, bietet das WINSTA® MIDI System kompatible Gehäuse und Steckverbinder, die eine IP-Schutzart bis IP65 erreichen können. Dies eröffnet zusätzliche Einsatzmöglichkeiten in staubigen oder feuchten Umgebungen, wie sie in der Lebensmittelindustrie oder in Außenanlagen vorkommen. Die Nennspannung von 250 V und der Nennstrom von 16 A sind typische Werte für die Gebäude- und Industrieinstallation und decken die meisten Standardanwendungen ab.
Die Flexibilität bei der Leiterbearbeitung ist bemerkenswert. Der 770-2115 akzeptiert sowohl massive als auch flexible Leiterquerschnitte zwischen 0,5 mm² und 2,5 mm². Dies deckt eine breite Palette von Kabeltypen ab, die in der Elektroinstallation üblicherweise verwendet werden. Selbst bei flexiblen Leitern ohne Aderendhülse gewährleistet die CAGE CLAMP® eine sichere und dauerhafte Verbindung, was die Notwendigkeit von Aderendhülsen in vielen Fällen eliminiert und somit einen weiteren Schritt in Richtung Effizienz und Fehlervermeidung darstellt. Bei der Verwendung von Aderendhülsen ist die Kompatibilität ebenfalls gegeben, was die Anpassung an spezifische Projektanforderungen ermöglicht.
FAQ – Häufig gestellte Fragen zu WAGO 770-2115 – WINSTA® MIDI, Stecker 5-pol, Snap-In
Was ist der Hauptvorteil der WINSTA® MIDI Serie im Vergleich zu herkömmlichen Klemmverbindern?
Der Hauptvorteil der WINSTA® MIDI Serie, und somit auch des 770-2115 Steckers, liegt in der Kombination aus werkzeugloser Snap-In-Montage, der extrem sicheren und wartungsfreien CAGE CLAMP® Anschlusstechnik und der hohen Flexibilität bei der Leiterverarbeitung. Dies führt zu signifikanten Zeitersparnissen bei der Installation, reduziert das Risiko von Verdrahtungsfehlern und gewährleistet eine dauerhaft stabile und sichere elektrische Verbindung.
Ist der WAGO 770-2115 auch für den Einsatz in feuchten oder staubigen Umgebungen geeignet?
Die reine Steckverbindung des WAGO 770-2115 bietet die Schutzart IP20. Für Anwendungen in feuchten oder staubigen Umgebungen müssen kompatible Gehäuse und Gegenstecker aus dem WINSTA® MIDI System verwendet werden, die eine höhere Schutzart wie IP65 ermöglichen. Die Verbindung selbst ist robust, jedoch schützt die äußere Hülle vor Umwelteinflüssen.
Welche Leiterquerschnitte können mit dem WAGO 770-2115 verbunden werden?
Der WAGO 770-2115 Stecker ist für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² ausgelegt, sowohl für massive als auch für flexible Leiter. Flexible Leiter können sowohl mit als auch ohne Aderendhülse angeschlossen werden.
Wie wird sichergestellt, dass die Verbindung mit dem WAGO 770-2115 dauerhaft sicher ist?
Die CAGE CLAMP® Anschlusstechnik, die in jedem Anschluss des Steckers integriert ist, übt einen konstanten federnden Druck auf den Leiter aus. Diese Technologie ist unempfindlich gegenüber Vibrationen und Temperaturschwankungen, was sicherstellt, dass die Verbindung über die gesamte Lebensdauer der Installation dicht und elektrisch stabil bleibt, ohne dass ein Nachziehen erforderlich ist.
Ist die Installation des WAGO 770-2115 kompliziert oder erfordert sie spezielle Schulungen?
Nein, die Installation ist bewusst einfach und intuitiv gestaltet. Der Snap-In-Mechanismus erfordert keine speziellen Werkzeuge und die Führung der Leiter ist selbsterklärend. Eine Grundkenntnis der Elektrotechnik ist ausreichend, um diesen Steckverbinder fachgerecht zu montieren.
Welche Rolle spielt die Farbcodierung bei diesem Stecker?
Die Farbcodierung dient der schnellen und eindeutigen Identifizierung des Steckertyps und der belegten Pole, was die Verdrahtung erleichtert und das Risiko von Fehlanschlüssen minimiert. Dies ist ein wichtiges Merkmal für die Effizienz und Sicherheit in komplexen Installationen.
Für welche Anwendungsbereiche ist der WAGO 770-2115 besonders gut geeignet?
Der Stecker ist ideal für eine breite Palette von Anwendungen, darunter die Gebäudeinstallation, Beleuchtungstechnik, Schaltschrankbau, Maschinenbau, Anlagenbau und überall dort, wo eine schnelle, zuverlässige und sichere Verbindung von bis zu 5 Leitern benötigt wird.
