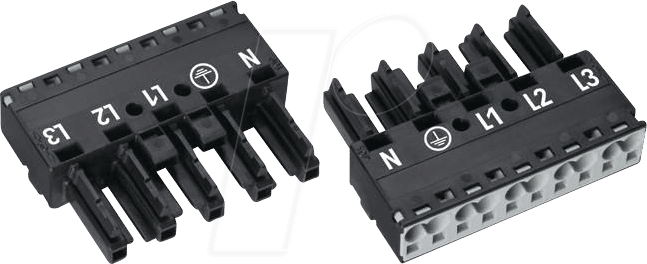

WAGO 770-205 – WINSTA® MIDI Buchse: Effiziente und Sichere Elektrische Verbindungen
Suchen Sie nach einer zuverlässigen und zeitsparenden Lösung für Ihre Elektroinstallationen? Die WAGO 770-205 WINSTA® MIDI Buchse, 5-polig, ohne Zugentlastung, ist die ideale Wahl für Elektrofachkräfte, Planer und anspruchsvolle Heimwerker, die eine sichere und normgerechte Verbindung ihrer elektrischen Leitungen benötigen. Dieses Produkt löst das Problem komplexer und fehleranfälliger Verdrahtungen, indem es eine schnelle und fehlerfreie Steckverbindung auf kleinstem Raum ermöglicht, die höchsten Industriestandards entspricht.
Überragende Konnektivität mit WAGO WINSTA® MIDI
Die WAGO 770-205 repräsentiert die Spitze der Verbindungstechnik. Im Gegensatz zu herkömmlichen Klemmverbindungen, die oft zeitaufwendig zu installieren sind und ein höheres Risiko für fehlerhafte Anschlüsse bergen, bietet die WAGO WINSTA® MIDI Technologie eine plug-and-play Lösung. Die 5-polige Ausführung ohne Zugentlastung ist speziell für Anwendungen konzipiert, bei denen die mechanische Belastung der Kabel durch Zugkräfte minimiert werden kann oder über andere Befestigungspunkte abgeleitet wird. Dies gewährleistet eine dauerhaft sichere und elektrische Verbindung, die den Anforderungen moderner Gebäude- und Anlagentechnik gerecht wird.
Maximale Vorteile durch intelligente Technologie
- Schnelle und einfache Installation: Die Werkzeuglose Verdrahtung dank der bewährten Federklemmentechnik spart signifikant Zeit und reduziert Installationsfehler.
- Hohe Sicherheit und Zuverlässigkeit: Die WAGO 770-205 sorgt für eine gasdichte und vibrationsfeste Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Kompaktes Design: Mit ihren geringen Abmessungen ermöglicht die Buchse eine platzsparende Unterbringung in Verteilerdosen, Schaltschränken und Gehäusen.
- Vielfältige Anwendungsmöglichkeiten: Ideal für den Einsatz in der Gebäudeinstallation, Beleuchtungstechnik, bei der Verkabelung von Maschinen und Anlagen sowie in der Automatisierungstechnik.
- Standardisierte Schnittstelle: Die WINSTA® MIDI Baureihe ist für die Integration in bestehende Elektroinstallationen konzipiert und erleichtert die Modularisierung von Systemen.
- Branchenspezifische Konformität: Erfüllt die relevanten Normen und Vorschriften für elektrische Verbindungen in Europa und weltweit.
Technische Spezifikationen und Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | WAGO WINSTA® MIDI Buchse |
| Polzahl | 5-polig |
| Zugentlastung | Nein (ohne) |
| Anschlussart | Federkraftklemme (CAGE CLAMP®) |
| Nennspannung | Bis zu 400 V (Anwendungsspezifisch zu prüfen) |
| Nennstrom | Bis zu 16 A (Anwendungsspezifisch zu prüfen) |
| Leiterquerschnitt (flexibel) | 0,2 mm² bis 2,5 mm² |
| Leiterquerschnitt (starr) | 0,2 mm² bis 2,5 mm² |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (PA) |
| Schutzart | IP20 (nicht gesteckt), für Steckverbindungen je nach Systemkomponente |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Farbe | Grau (Standard) |
| Zertifizierungen | VDE, UL, CSA (Prüfen Sie die spezifische Produktversion für genaue Details) |
Präzisionsgefertigt für höchste Ansprüche
Die WAGO 770-205 WINSTA® MIDI Buchse wurde mit dem Fokus auf Langlebigkeit und Performance entwickelt. Das Gehäusematerial besteht aus einem hochisolierenden und flammhemmenden Polyamid (PA), das den strengen Anforderungen der Brandschutzklassen genügt und eine sichere Anwendung auch in anspruchsvollen Umgebungen gewährleistet. Die interne Federklemmentechnik, die von WAGO patentiert wurde und unter dem Namen CAGE CLAMP® bekannt ist, sorgt für eine dauerhafte und zuverlässige elektrische Verbindung. Diese Technologie eliminiert die Notwendigkeit von Nachzieharbeiten, wie sie bei Schraubklemmen üblich sind, und bietet eine konstante Klemmkraft über die gesamte Lebensdauer des Produkts. Die kompakte Bauform, gepaart mit der 5-poligen Konfiguration, erlaubt eine hohe Verdrahtungsdichte, was besonders in beengten Installationsbereichen wie Verteilerkästen oder dünnen Kabelkanälen von unschätzbarem Wert ist. Dieabsence einer integrierten Zugentlastung an der Buchse selbst impliziert, dass die mechanische Fixierung und Entlastung der Kabel separat durch geeignete Geräteeinbauten oder Kabelverschraubungen erfolgen muss. Dies bietet Flexibilität in der Planung und Auslegung von Systemen, bei denen die Kabel extern gesichert werden.
Optimierung der Elektroinstallation mit WAGO WINSTA® MIDI
Die WAGO 770-205 ist mehr als nur eine einfache Steckverbindung; sie ist ein integraler Bestandteil eines modularen Systems, das die Effizienz und Sicherheit von Elektroinstallationen revolutioniert. In der modernen Gebäudetechnik und Anlagenautomatisierung steigen die Anforderungen an Flexibilität und Modularität stetig. Die WINSTA® MIDI Serie von WAGO adressiert genau diese Bedürfnisse. Durch die Verwendung dieser Buchsen können elektrische Komponenten schnell und unkompliziert miteinander verbunden und auch wieder getrennt werden. Dies vereinfacht Wartungsarbeiten, ermöglicht schnelle Konfigurationsänderungen und reduziert Ausfallzeiten. Die 5-polige Ausführung ist ideal für die gleichzeitige Übertragung von Phasen-, Neutral- und Schutzleitern sowie für Steuer- oder Kommunikationssignale, was sie zu einer vielseitigen Lösung für eine breite Palette von Anwendungen macht.
Branchenspezifische Anwendungsszenarien
Die Einsatzgebiete der WAGO 770-205 WINSTA® MIDI Buchse sind vielfältig und erstrecken sich über zahlreiche Branchen. In der Gebäudeinstallation findet sie Anwendung zur Verdrahtung von Leuchten, Steckdosen und Sensoren, wo sie eine schnelle und normgerechte Verbindung ermöglicht. In der Lichttechnik ist sie unerlässlich für den Aufbau von Beleuchtungssystemen, insbesondere in gewerblichen und industriellen Umgebungen, wo eine einfache Austauschbarkeit von Leuchtmitteln oder Modulen gefordert ist. Die Maschinen- und Anlagenbau profitiert von der Robustheit und Zuverlässigkeit dieser Verbindungen, um elektrische Komponenten sicher zu vernetzen und eine hohe Betriebssicherheit zu gewährleisten. Auch in der Automatisierungstechnik spielt die WAGO 770-205 eine wichtige Rolle, da sie eine schnelle und fehlerfreie Integration von Sensoren, Aktoren und Steuerungskomponenten ermöglicht.
Häufig gestellte Fragen zu WAGO 770-205 – WINSTA® MIDI Buchse, 5-pol, ohne Zugentlastung
Was ist der Hauptvorteil der WAGO 770-205 Buchse gegenüber herkömmlichen Klemmverbindungen?
Der Hauptvorteil liegt in der werkzeuglosen und schnellen Installation durch die integrierte Federklemmentechnik. Dies reduziert die Installationszeit erheblich und minimiert das Risiko von Verdrahtungsfehlern, was zu einer höheren Sicherheit und Zuverlässigkeit der elektrischen Verbindungen führt.
Für welche Art von Kabeln ist die WAGO 770-205 Buchse geeignet?
Die Buchse ist für die Aufnahme von flexiblen und starren Leitern mit einem Querschnitt von 0,2 mm² bis 2,5 mm² ausgelegt. Dies deckt eine breite Palette von Standard-Installationskabeln ab.
Warum wird die Buchse ohne Zugentlastung angeboten?
Die Option ohne Zugentlastung bietet Planern und Installateuren mehr Flexibilität. Sie ermöglicht die Verwendung von separaten Kabelverschraubungen oder die Befestigung der Kabel an anderer Stelle, was in bestimmten Anwendungsfällen, wo die Kabel nicht direkt belastet werden oder eine externe Sicherung vorgesehen ist, vorteilhaft ist.
Welche Schutzart bietet die WAGO 770-205 Buchse?
Die Buchse selbst ist im gesteckten Zustand nach IP20 geschützt. Die tatsächliche Schutzart der Verbindung hängt vom Gesamtsystem und den verwendeten Steckverbindern ab, die für die jeweilige Umgebung geeignet sein müssen.
Kann die WAGO 770-205 Buchse in feuchten Umgebungen eingesetzt werden?
Die Buchse ist primär für trockene Umgebungen oder Anwendungen konzipiert, bei denen eine geeignete Schutzmaßnahme getroffen wird. Für feuchte Umgebungen sind spezifische Stecksysteme mit höheren Schutzarten erforderlich.
Wie viele Steckzyklen hält die WAGO 770-205 Buchse typischerweise?
Die WAGO Federklemmen sind für eine hohe Anzahl von Steck- und Lösungszyklen ausgelegt. Während die genaue Zahl variieren kann, sind sie für den professionellen Einsatz konzipiert und bieten eine langfristige Zuverlässigkeit über tausende von Zyklen.
Ist die WAGO 770-205 Buchse mit anderen WINSTA® Systemen kompatibel?
Ja, die WINSTA® MIDI Serie ist ein durchgängiges System. Die Buchsen sind für die Kompatibilität mit anderen WINSTA® MIDI Steckern und Komponenten konzipiert, was eine nahtlose Integration und Erweiterung von Elektroinstallationen ermöglicht.
