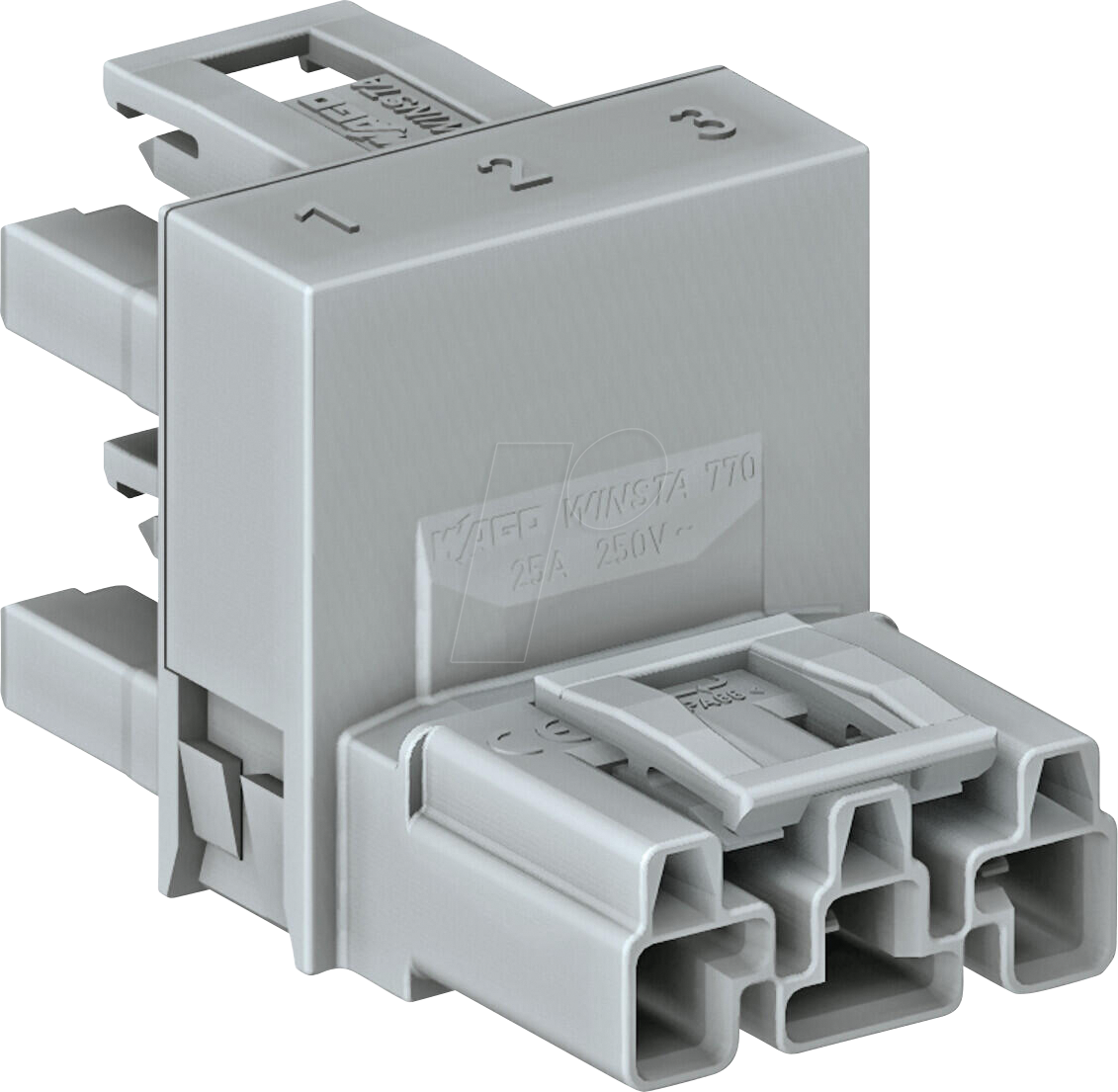

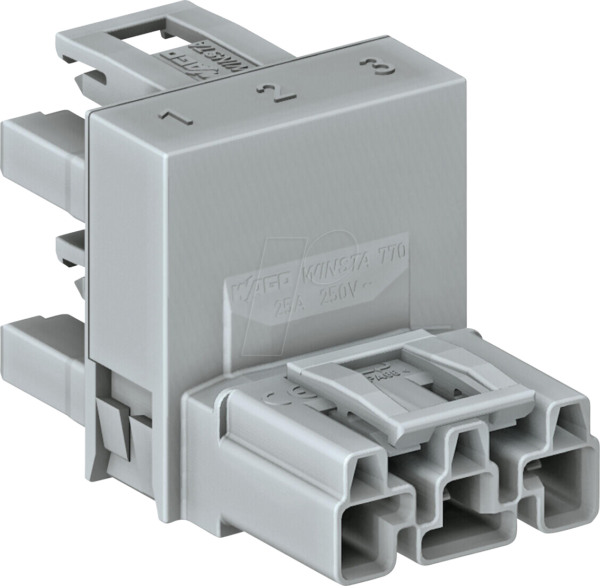

WAGO 770-1761 – WINSTA® MIDI, h-Verteiler: Effiziente und Sichere Stromverteilung für Professionelle Anwendungen
Der WAGO 770-1761, ein h-förmiger Verteiler der WINSTA® MIDI Serie, adressiert die Notwendigkeit einer zuverlässigen und flexiblen Stromverteilung in anspruchsvollen Elektroinstallationen. Er ist die ideale Lösung für Elektrofachkräfte, Planer und Systemintegratoren, die eine saubere, zeitsparende und normgerechte Verteilung von elektrischer Energie in Gebäudetechnik, Maschinenbau oder industriellen Umgebungen benötigen. Mit seiner intelligenten Steckverbindungs- und Verteiltechnologie löst dieser Verteiler das Problem der komplexen und potenziell fehleranfälligen Verdrahtung herkömmlicher Methoden.
Maximale Flexibilität durch Innovative Steckverbindungstechnologie
Der WAGO 770-1761 h-Verteiler ermöglicht eine signifikant schnellere und sicherere Montage im Vergleich zu herkömmlichen Anschlussklemmen. Durch das bewährte WAGO Klemmsystem werden Aderverbindungen ohne Werkzeug realisiert, was die Installationszeit drastisch reduziert und die Fehlerquote minimiert. Die 1x Stecker- / 2x Buchsen-Konfiguration bietet eine herausragende Flexibilität, um einen Strompfad einfach zu verzweigen und zwei weitere Abgänge zu schaffen. Dies ist besonders vorteilhaft in Szenarien, wo eine zentrale Stromzuführung mehrere Verbraucher oder Arbeitsbereiche versorgen muss.
Sicherheit und Zuverlässigkeit, die Überzeugen
WAGO steht seit jeher für höchste Qualitätsstandards und kompromisslose Sicherheit in der elektrischen Verbindungstechnik. Der WINSTA® MIDI Verteiler 770-1761 erfüllt und übertrifft die relevanten Normen und Vorschriften. Die robuste Bauweise und die Verwendung hochwertiger Materialien gewährleisten eine langlebige und störungsfreie Funktion, selbst unter anspruchsvollen Umgebungsbedingungen. Die isolierende und flammhemmende Eigenschaft des Gehäusematerials bietet zusätzlichen Schutz und Sicherheit für die elektrische Installation.
Anwendungsgebiete und Einsatzszenarien
Die Einsatzmöglichkeiten des WAGO 770-1761 h-Verteilers sind vielfältig und erstrecken sich über zahlreiche Branchen und Anwendungsbereiche. Seine Kompaktheit und die einfache Handhabung machen ihn prädestiniert für:
- Gebäudetechnik: Anschluss von Leuchten, Sensoren, Aktoren und anderen dezentralen Verbrauchern in Büros, Wohngebäuden und öffentlichen Einrichtungen.
- Maschinen- und Anlagenbau: Sichere und schnelle Verdrahtung von Steuerungs- und Versorgungskomponenten in Produktionsanlagen.
- Industrielle Automatisierung: Flexible Stromverteilung für Mess-, Regel- und Steuersysteme.
- Schaltschrankbau: Platzsparende und übersichtliche Stromverteilung im Schaltschrank.
- Temporäre Installationen: Schneller Auf- und Abbau von Stromnetzen bei Veranstaltungen oder Baustellen.
- Sanierungsprojekte: Vereinfachung von Nachrüstungen und Modernisierungen bestehender Elektroinstallationen.
Technische Spezifikationen und Konstruktionsmerkmale
Der WAGO 770-1761 ist konzipiert für eine maximale Effizienz und Benutzerfreundlichkeit. Die h-förmige Bauweise ermöglicht eine direkte und platzsparende Aufteilung des Stromflusses. Die 1x Stecker- und 2x Buchsen-Konfiguration ist auf eine optimale Verzweigung ausgerichtet, wobei die Anzahl der Anschlusspunkte klar definiert ist, um Verwechslungen zu vermeiden.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | h-Verteiler |
| WINSTA® Serie | MIDI |
| Anschluss-Konfiguration | 1x Stecker / 2x Buchse |
| Anzahl der Pole | 3 |
| Max. Nennspannung | 250 V AC |
| Max. Nennstrom | 16 A |
| Leiterquerschnitt (flexibel/starr) | 0,5 mm² – 2,5 mm² |
| Isolationsmaterial | Hochwertiger, flammhemmender Kunststoff (PA) |
| Umgebungstemperatur (Betrieb) | -25 °C bis +55 °C |
| Schutzart | IP20 (ungesteckt), IP67 (gesteckt mit passenden Gegenstücken) |
| Schutzklasse | II |
| Farbe | Schwarz (Gehäuse), Blau (Stecker), Grau (Buchse) – standardisierte Farbkodierung für klare Zuordnung |
| Abmessungen (H x B x T) | ca. 30 mm x 60 mm x 50 mm (abhängig von genauen Modellspezifikationen) |
| Zertifizierungen | CE, UL, VDE (nach aktuellen Produktstandards) |
Vorteile des WAGO WINSTA® MIDI Systems
Die Implementierung des WAGO 770-1761 h-Verteilers bietet eine Reihe von entscheidenden Vorteilen:
- Zeitersparnis: Werkzeuglose Anschluss- und Trennfunktion reduziert Montagezeiten um bis zu 70%.
- Fehlervermeidung: Stecksicherheit verhindert falsche Verdrahtung und Kurzschlüsse.
- Hohe Flexibilität: Einfaches Erweitern und Umkonfigurieren von Stromkreisen.
- Platzersparnis: Kompakte Bauform ermöglicht effiziente Nutzung von Bauraum.
- Wartungsfreundlichkeit: Schnelle und einfache Austauschbarkeit von Komponenten.
- Industrietauglichkeit: Robustes Design für anspruchsvolle Umgebungen.
- Zukunftssicherheit: Modulares System ermöglicht einfache Anpassung an neue Anforderungen.
- Normkonformität: Erfüllt strengste Sicherheits- und Qualitätsstandards.
FAQ – Häufig gestellte Fragen zu WAGO 770-1761 – WINSTA® MIDI, h-Verteiler 1xStecker / 2xBuchse
Was ist die Hauptfunktion des WAGO 770-1761 h-Verteilers?
Der WAGO 770-1761 ist ein h-förmiger Verteiler, der dazu dient, eine elektrische Stromquelle über einen Stecker aufzunehmen und diese auf zwei separate Buchsen aufzuteilen. Er ermöglicht somit eine einfache und sichere Verzweigung von Stromkreisen.
Für welche Art von Installationen ist dieser Verteiler besonders geeignet?
Er ist ideal für professionelle Elektroinstallationen in der Gebäudetechnik, im Maschinen- und Anlagenbau, in der industriellen Automatisierung und im Schaltschrankbau, wo eine schnelle, flexible und zuverlässige Stromverteilung erforderlich ist.
Welche Vorteile bietet die WINSTA® MIDI Serie gegenüber herkömmlichen Verdrahtungslösungen?
Die WINSTA® MIDI Serie zeichnet sich durch werkzeuglose Anschlusstechnik, hohe Modularität, kompakte Bauweise und verbesserte Sicherheit aus. Dies führt zu erheblichen Zeitersparnissen bei der Installation und reduziert das Risiko von Fehlverdrahtungen.
Wie wird die Sicherheit bei der Verwendung des WAGO 770-1761 gewährleistet?
Die Sicherheit wird durch die Verwendung hochwertiger, flammhemmender Materialien, eine sichere Steckverbindung, die Erfüllung relevanter Normen (wie VDE und UL) und die klare Farbkodierung der Komponenten gewährleistet. Die Schutzart IP20 im ungesteckten Zustand und IP67 im gesteckten Zustand mit passenden Gegenstücken sorgt für zusätzlichen Schutz.
Kann dieser Verteiler auch für empfindliche elektronische Geräte verwendet werden?
Ja, aufgrund seiner stabilen und zuverlässigen Verbindungstechnologie sowie der Einhaltung hoher Qualitätsstandards eignet sich der WAGO 770-1761 auch für die Stromversorgung von empfindlichen elektronischen Geräten, sofern die Nennwerte (Spannung und Strom) eingehalten werden.
Ist der WAGO 770-1761 mit anderen WAGO Produkten kompatibel?
Der WAGO 770-1761 ist Teil des WINSTA® MIDI Systems und ist daher kompatibel mit anderen Steckverbindern und Verteilern innerhalb dieser Serie, die für die gleichen Nennwerte und Anwendungen konzipiert sind. Es ist stets ratsam, die Kompatibilität spezifischer Produktkombinationen zu prüfen.
Welche Art von Leitern kann mit diesem Verteiler angeschlossen werden?
Der Verteiler ist für flexible und starre Leiter mit einem Querschnitt von 0,5 mm² bis 2,5 mm² ausgelegt, was eine breite Palette von Installationsanforderungen abdeckt.
