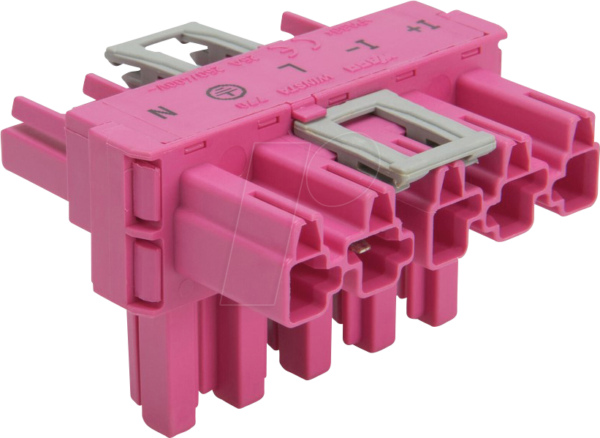

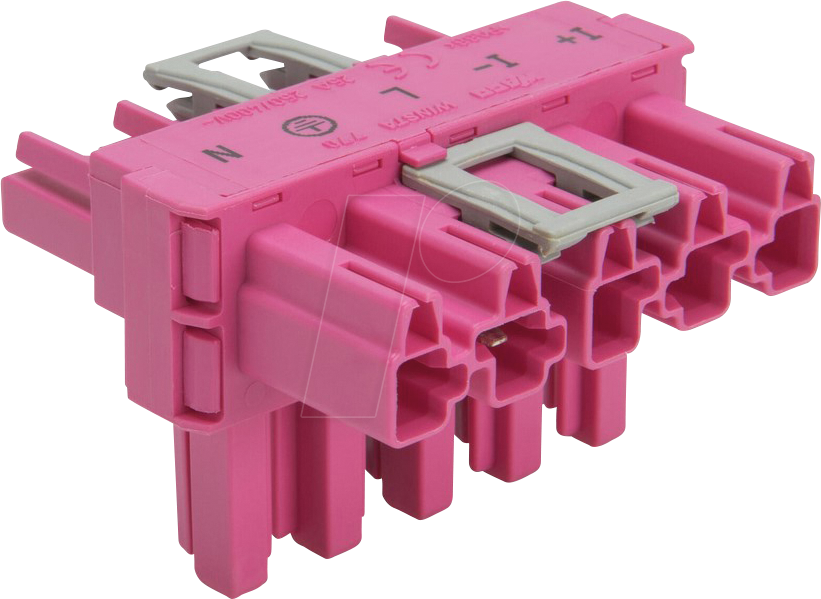

WAGO 770-1743 – WINSTA® MIDI: Intelligente Stromverteilung für professionelle Installationen
Sie benötigen eine effiziente und zuverlässige Lösung zur Verteilung von Strom in komplexen Elektroinstallationen? Der WAGO 770-1743 WINSTA® MIDI T-Verteiler 5-polig ist die ideale Wahl für Elektriker, Anlagenbauer und Systemintegratoren, die höchste Ansprüche an Sicherheit, Flexibilität und Zeitersparnis stellen. Dieses Präzisionswerkzeug ermöglicht die einfache und sichere Aufteilung eines Stromkreises an zwei Abzweige, optimiert Arbeitsabläufe und minimiert Fehlerquellen bei der Verkabelung.
Maximale Flexibilität durch intelligente Stecktechnologie
Der Kernvorteil des WAGO 770-1743 liegt in seiner innovativen Stecktechnologie, die den Installationsprozess revolutioniert. Anstatt mühsam Einzeladern zu verbinden, wird hier ein Stecksystem genutzt, das eine schnelle und fehlerfreie Montage garantiert. Der T-Verteiler fungiert als zentrale Verteilereinheit: Ein Eingang (Stecker) nimmt die Stromzufuhr auf, während zwei Ausgänge (Buchsen) die Weiterleitung an unterschiedliche Verbraucher oder weitere Verteiler ermöglichen. Dies reduziert die Installationszeit erheblich und erhöht die Zuverlässigkeit Ihrer Anlagen.
Die Vorteile auf einen Blick:
- Schnelle und sichere Verbindung: Die bewährte WAGO Klemme ermöglicht dank Federklemmen-Technologie eine werkzeuglose und damit extrem schnelle Verdrahtung.
- Fehlervermeidung: Die eindeutige Kodierung und die steckbare Bauweise verhindern Verpolungen und falsche Anschlüsse, was die Sicherheit erhöht und Nacharbeit reduziert.
- Platzsparende Bauweise: Kompakte Abmessungen ermöglichen die Integration auch in beengten Einbausituationen, ohne Kompromisse bei der Leistung.
- Flexibilität in der Anwendung: Ideal für die dezentrale Stromverteilung in gewerblichen, industriellen und anspruchsvollen privaten Elektroinstallationen.
- Wiederholgenauigkeit: Steckverbindungen lassen sich einfach und schnell lösen und wieder verbinden, was Wartungsarbeiten und Änderungen erleichtert.
- Hohe Strombelastbarkeit: Ausgelegt für die Anforderungen moderner Elektroinstallationen, bietet der Verteiler ausreichend Kapazität für diverse Verbraucher.
- Robustheit und Langlebigkeit: Hochwertige Materialien garantieren eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
Technische Spezifikationen und hochwertige Materialien
Der WAGO 770-1743 ist mehr als nur ein Verteiler; er ist ein integraler Bestandteil einer durchdachten Systemlösung. Die WINSTA® MIDI-Serie steht für höchste Ansprüche an Materialqualität und Verarbeitungspräzision, die sich in der Langlebigkeit und Zuverlässigkeit des Produkts widerspiegeln. Die Gehäusematerialien sind so gewählt, dass sie mechanischen Belastungen standhalten und gleichzeitig eine hohe elektrische Isolation gewährleisten. Die 5-polige Ausführung ermöglicht die gleichzeitige Verteilung von Schutzleiter, Neutralleiter und drei Außenleitern, was für vielseitige Anwendungen unerlässlich ist.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | T-Verteiler (Stecksystem) |
| Serie | WINSTA® MIDI |
| Modellnummer | 770-1743 |
| Polzahl | 5 |
| Anschlussart Eingang | Stecker |
| Anschlussart Ausgang | 2x Buchse |
| Nennspannung (IEC) | 250 V |
| Nennstrom (IEC) | 10 A |
| Bemessungsstoßspannung | 4 kV |
| Umgebungstemperatur (Betrieb) | -20 °C bis +40 °C |
| Gehäusematerial | Hochwertiger, flammwidriger Kunststoff (Selbstverlöschend) |
| Anschlussquerschnitt (Leiter) | 0,5 mm² bis 2,5 mm² (massiv und flexibel) |
| Farbe | Schwarz |
| Schutzart (montiert) | IP20 |
Anwendungsgebiete: Wo der WAGO 770-1743 seine Stärken ausspielt
Die Einsatzmöglichkeiten des WAGO 770-1743 WINSTA® MIDI T-Verteilers sind äußerst vielfältig und reichen von der Gebäudeinstallation bis hin zu komplexen Automatisierungsprojekten. In modernen Bürogebäuden und Gewerberäumen ermöglicht er eine flexible und schnelle Verteilung der Stromversorgung für Beleuchtung, Netzwerktechnik und Bürogeräte. Im industriellen Sektor wird er zur Einspeisung von Maschinen und Anlagenkomponenten genutzt, wo eine modulare und wartungsfreundliche Stromführung gefragt ist. Auch in anspruchsvollen Wohnbereichen, zum Beispiel bei Smart-Home-Installationen oder der Verkabelung von dezentralen Lüftungsanlagen, bewährt sich dieser Verteiler durch seine einfache Handhabung und hohe Zuverlässigkeit.
Die kompakte Bauform erlaubt die Integration in Verteilerkästen, Aufputzverteiler oder auch in abgehängte Decken, ohne übermäßigen Platzbedarf. Die 5-polige Konfiguration ist besonders relevant für Installationen, bei denen eine getrennte Führung von N, L und PE für verschiedene Stromkreise notwendig ist, wie es beispielsweise bei bestimmten Beleuchtungssystemen oder motorgetriebenen Geräten der Fall ist.
Information Gain: Tiefergehende Einblicke in die WAGO Technologie
Die überlegene Wahl gegenüber traditionellen Verdrahtungslösungen, wie z.B. Lüsterklemmen, ergibt sich aus der Systematik und Präzision, die WAGO in seine Produkte integriert. Die Federklemmen-Technologie, das Herzstück vieler WAGO-Produkte, ermöglicht eine dauerhaft sichere und vibrationsfeste Verbindung. Im Gegensatz zu Schraubverbindungen, die sich mit der Zeit lockern können, garantiert die Federkraft der WAGO-Klemmen eine konstante Anpresskraft auf den Leiter. Dies verhindert Übergangswiderstände, reduziert die Wärmeentwicklung und minimiert das Risiko von Brandschäden.
Die WINSTA® MIDI-Serie erweitert diese Vorteile um ein steckbares System, das die Flexibilität nochmals erhöht. Die Verriegelungsmechanismen sorgen für eine sichere und definierte Verbindung, die auch unter widrigen Umständen Bestand hat. Die Verwendung von hochwertigen Kunststoffen, wie sie in der WAGO 770-1743 verbaut sind, erfüllt strenge Brandschutzrichtlinien und gewährleistet eine lange Lebensdauer auch unter thermischer Belastung. Die Selbsterlöschenden Eigenschaften des Gehäusematerials tragen zusätzlich zur Sicherheit bei.
FAQ – Häufig gestellte Fragen zu WAGO 770-1743 – WINSTA® MIDI, T-Verteiler 5-pol, 1xStecker / 2xBuchse
Ist dieser T-Verteiler für den Außeneinsatz geeignet?
Der WAGO 770-1743 WINSTA® MIDI T-Verteiler ist für den Innenbereich konzipiert und hat die Schutzart IP20. Für den Außeneinsatz oder in Umgebungen mit hoher Feuchtigkeit sind spezielle, höher geschützte Produkte erforderlich.
Welche Leiterquerschnitte können mit dem WAGO 770-1743 verbunden werden?
Der Verteiler ist für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² ausgelegt, sowohl für massive als auch für flexible Leiter. Dies deckt die meisten gängigen Anwendungen in der Gebäudeinstallation ab.
Kann ich mit diesem Verteiler verschiedene Stromstärken auf den beiden Abgängen fahren?
Nein, der Nennstrom von 10 A gilt für den gesamten Verteiler. Es ist nicht vorgesehen, unterschiedliche Stromstärken über die beiden Buchsenabgänge zu führen, ohne die Gesamtkapazität des Verteilers zu überschreiten.
Was bedeutet die 5-polige Ausführung für meine Installation?
Die 5-polige Ausführung ermöglicht die gleichzeitige Verbindung von drei Außenleitern (L1, L2, L3), einem Neutralleiter (N) und einem Schutzleiter (PE). Dies ist essenziell für Installationen, die eine separate Führung aller Pole erfordern, wie beispielsweise bei Drehstrommotoren oder bestimmten Beleuchtungssystemen.
Wie wird der Verteiler montiert?
Der WAGO 770-1743 ist ein steckbares System. Die Montage erfolgt durch einfaches Aufstecken des Steckers auf die Stromquelle und das Einstecken der Verbraucher oder weiterer Verteiler in die beiden Buchsen.
Sind die Verbindungen nach der Installation dauerhaft?
Ja, die Verbindungen mittels WAGO Federklemmen und den Steckverbindungen der WINSTA® MIDI-Serie sind für eine dauerhafte und vibrationsfeste Verbindung konzipiert. Sie bieten eine sichere elektrische Verbindung über die gesamte Lebensdauer der Installation.
Ist der WAGO 770-1743 mit anderen WAGO-Produktserien kompatibel?
Der WAGO 770-1743 ist Teil der WINSTA® MIDI-Serie und ist primär für die Verwendung innerhalb dieser Serie konzipiert. Die Steckkompatibilität ist innerhalb der WINSTA® MIDI-Familie gegeben.
