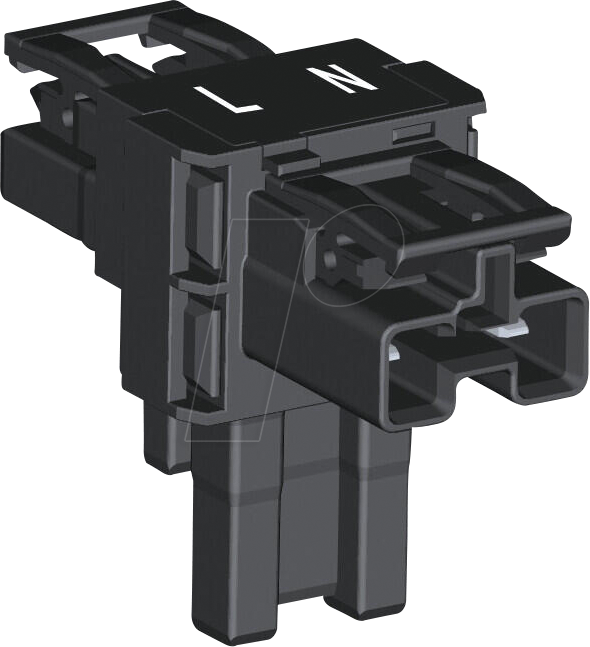

Effiziente Stromverteilung für Ihre Elektroinstallation: WAGO 770-1606 – WINSTA® MIDI T-Verteiler
Sie benötigen eine zuverlässige und platzsparende Lösung zur Verteilung von Strom in Ihrer Elektroinstallation? Der WAGO 770-1606 – WINSTA® MIDI, T-Verteiler 2-pol, 1xStecker / 2xBuchse ist die ideale Wahl für Elektriker, Planer und anspruchsvolle Heimwerker, die eine sichere und flexible Stromaufteilung in Systemen mit geringer Polzahl wünschen. Dieses präzise gefertigte Verbindungselement ermöglicht die unkomplizierte Erweiterung bestehender Leitungen oder die Schaffung neuer Abzweige, wodurch Installationszeiten reduziert und Fehlerquellen minimiert werden.
Maximale Flexibilität durch intelligentes Design
Der WAGO 770-1606 setzt neue Maßstäbe in puncto Installationsfreundlichkeit und Effizienz. Seine intuitive Stecktechnologie, basierend auf dem bewährten WINSTA® MIDI System, erlaubt eine schnelle und sichere Verbindung ohne Werkzeugeinsatz. Dies ist besonders vorteilhaft in beengten Einbausituationen oder bei sich häufig ändernden Anforderungen. Die 2-polige Ausführung mit einer Buchse und zwei Steckern (1xStecker / 2xBuchse) bietet Ihnen die Möglichkeit, eine bestehende Stromquelle auf zwei weitere Abgänge zu verteilen und somit Ihre Stromkreise optimal zu erweitern.
Überlegene Vorteile des WAGO 770-1606 – WINSTA® MIDI T-Verteilers
- Werkzeuglose Montage: Die CAGE CLAMP® Anschlusstechnik von WAGO garantiert eine schnelle, sichere und dauerhafte Verbindung ohne Schraubwerkzeug. Dies spart wertvolle Zeit auf der Baustelle und reduziert das Risiko von Installationsfehlern.
- Kompakte Bauform: Trotz seiner leistungsfähigen Funktionalität besticht der T-Verteiler durch seine äußerst kompakten Abmessungen. Dies ermöglicht eine problemlose Integration auch in kleinen Verteilerdosen oder Gehäusen, wo Platz Mangelware ist.
- Hohe Belastbarkeit: Ausgelegt für die Anforderungen moderner Elektroinstallationen, bietet der WAGO 770-1606 eine zuverlässige Stromübertragung auch bei höherer Belastung. Die 2-polige Auslegung ist optimal für Anwendungen, die keine Erdverbindung benötigen oder separat geführt wird.
- Wiederverwendbarkeit: Die steckbare Verbindungstechnologie ermöglicht ein einfaches Demontieren und Wiederverwenden des T-Verteilers, was besonders bei temporären Installationen oder bei Planungsänderungen von großem Vorteil ist.
- Sicherheitsstandards: WAGO Produkte erfüllen höchste internationale Sicherheitsstandards und Zertifizierungen, was Ihnen maximale Sicherheit und Vertrauen in Ihre elektrische Infrastruktur gibt.
- Flexibilität in der Konfiguration: Die 1xStecker / 2xBuchse Konfiguration ermöglicht Ihnen eine flexible Gestaltung Ihrer Stromverteilung, indem Sie eine bestehende Leitung mit einem Stecker einspeisen und zwei neue Leitungen mit Buchsen abzweigen können.
Technische Spezifikationen und Materialqualitäten
Der WAGO 770-1606 – WINSTA® MIDI, T-Verteiler 2-pol, 1xStecker / 2xBuchse repräsentiert die Ingenieurskunst von WAGO, die auf Langlebigkeit, Sicherheit und Effizienz ausgelegt ist. Die verwendeten Materialien sind sorgfältig ausgewählt, um den anspruchsvollen Bedingungen im Elektroinstallationsumfeld standzuhalten. Die Gehäuse sind aus robustem, flammwidrigem Kunststoff gefertigt, der die strengsten Sicherheitsvorschriften erfüllt und eine hohe Isolation gewährleistet. Die Kontakte bestehen aus einer korrosionsbeständigen Legierung, die eine geringe Übergangswiderstand aufweist und somit eine zuverlässige Stromführung über die gesamte Lebensdauer des Produkts sicherstellt. Die CAGE CLAMP® Technologie sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter rauen Bedingungen Bestand hat.
| Eigenschaft | Detail |
|---|---|
| Produktbezeichnung | WAGO 770-1606 – WINSTA® MIDI, T-Verteiler 2-pol |
| Anschlussart | Steckverbindung (WINSTA® MIDI) |
| Polzahl | 2-polig |
| Anschlusskonfiguration | 1x Stecker / 2x Buchse |
| Gehäusematerial | Hochwertiger, flammwidriger Kunststoff |
| Leiterquerschnitt (flexibel) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² |
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Umgebungstemperatur (Betrieb) | -40 °C bis +70 °C |
| Schutzart | IP20 (bei gestecktem Zustand) |
| Befestigungsart | Keine direkte Befestigung vorgesehen, für freie Verdrahtung in Gehäusen |
| Farbe | Grau (Standard für WAGO WINSTA® MIDI) |
Optimale Einsatzgebiete für den WAGO 770-1606
Der WAGO 770-1606 – WINSTA® MIDI, T-Verteiler ist prädestiniert für eine Vielzahl von Anwendungen im Bereich der Niederspannungsinstallationen. Seine primäre Stärke liegt in der flexiblen Stromverteilung in Gebäuden, wo er zur Erschließung von Beleuchtungsanlagen, Steckdosenkreisen oder zur Verteilung von Steuerströmen eingesetzt wird. Insbesondere in der Industrieautomation, im Schaltschrankbau oder bei der Installation von Datennetzwerken, wo eine schnelle und fehlersichere Verdrahtung unerlässlich ist, spielt dieser T-Verteiler seine Vorteile aus. Die 2-polige Ausführung eignet sich hervorragend für Anwendungen, bei denen lediglich die Außen- und Neutralleiter verteilt werden müssen. Ob bei der Nachrüstung, der Wartung oder der Neuinstallation – der WAGO 770-1606 ermöglicht eine saubere und effiziente Kabelführung und spart wertvolle Installationszeit.
Erweiterte technische Details und Anwendungsbeispiele
Die CAGE CLAMP® Anschlusstechnik, die bei diesem WAGO Produkt zum Einsatz kommt, steht für eine dauerhafte, federbasierte Klemmstelle. Diese Technologie eliminiert die Notwendigkeit des Nachziehens von Schrauben, was gerade bei Vibrationen oder Temperaturschwankungen ein entscheidender Vorteil gegenüber herkömmlichen Klemmverbindern ist. Der Anwender profitiert von einer wartungsfreien Installation und einer erhöhten Betriebssicherheit. Die 1xStecker / 2xBuchse Konfiguration bietet hierbei eine clevere Lösung: Ein bestehender Kabelstrang wird einfach mit dem Stecker des T-Verteilers verbunden. Von dort aus können dann zwei weitere Kabelstränge über die beiden Buchsen abgenommen werden. Dies ermöglicht beispielsweise die Stromversorgung zweier separater Leuchtengruppen aus einer einzigen Einspeisung heraus, ohne dass hierfür zusätzliche Verteilermodule oder Klemmen im Verteilerkasten notwendig wären.
Die Nennspannung von 250 V und ein Nennstrom von 16 A machen diesen Verteiler geeignet für die meisten Standardanwendungen im Haushalt und Gewerbe. Bei der Installation ist darauf zu achten, dass die zulässigen Leiterquerschnitte von 0,5 mm² bis 2,5 mm² sowohl für flexible als auch für starre Leiter eingehalten werden, um eine optimale Kontaktierung und sichere Stromübertragung zu gewährleisten. Die kompakte Bauform und die hohe Dichte der Anschlüsse pro Volumeneinheit sind weitere Faktoren, die zur Effizienz und Platzersparnis in der Elektroinstallation beitragen. Dies ist gerade in kleineren Anschlussdosen oder bei der Verdrahtung von Geräten mit begrenztem Platzangebot ein entscheidender Vorteil.
Die WAGO WINSTA® MIDI Serie ist darauf ausgelegt, die Anforderungen der modernen Elektroinstallation zu erfüllen, indem sie Sicherheit, Geschwindigkeit und Flexibilität in den Vordergrund stellt. Der 770-1606 T-Verteiler ist ein integraler Bestandteil dieses Systems und ermöglicht eine nahtlose Integration in bestehende oder neu zu errichtende elektrische Infrastrukturen. Seine Anwendungsbreite erstreckt sich von der Beleuchtungstechnik über die Energieversorgung von Geräten bis hin zur Verteilung von Steuer- und Bussignalen, wo eine 2-polige Verbindung ausreichend ist.
FAQ – Häufig gestellte Fragen zu WAGO 770-1606 – WINSTA® MIDI, T-Verteiler 2-pol, 1xStecker / 2xBuchse
Ist der WAGO 770-1606 auch für Außenbereiche geeignet?
Der WAGO 770-1606 hat die Schutzart IP20. Dies bedeutet, dass er vor festen Fremdkörpern mit einem Durchmesser von über 12,5 mm geschützt ist, jedoch nicht vor Wasser geschützt ist. Für Außenbereiche oder Feuchträume sind spezielle WAGO Produkte mit höherer Schutzart (z.B. IP65 oder höher) erforderlich.
Welche Arten von Leitern kann ich mit diesem Verteiler verbinden?
Der WAGO 770-1606 ist für die Verbindung von sowohl starren als auch flexiblen Leitern mit einem Querschnitt von 0,5 mm² bis 2,5 mm² ausgelegt.
Benötige ich spezielles Werkzeug für die Installation?
Nein, die Installation des WAGO 770-1606 ist werkzeuglos dank der bewährten CAGE CLAMP® Anschlusstechnik. Das einfache Einstecken des Leiters ist ausreichend, um eine sichere Verbindung herzustellen.
Kann ich die Stecker und Buchsen des WAGO 770-1606 mit anderen Herstellern kombinieren?
Der WAGO 770-1606 ist Teil des WAGO WINSTA® MIDI Systems. Es wird empfohlen, ausschließlich Komponenten innerhalb der WAGO WINSTA® MIDI Serie zu verwenden, um die Kompatibilität, Sicherheit und Leistung zu gewährleisten. Eine Kombination mit Produkten anderer Hersteller ist nicht vorgesehen und kann zu Fehlfunktionen oder Sicherheitsrisiken führen.
Wie viele solcher Verteiler kann ich hintereinander schalten?
Grundsätzlich können mehrere Verteiler hintereinander geschaltet werden, solange die maximal zulässige Strombelastung und die Spannungsabfälle im System berücksichtigt werden. Es ist ratsam, die Gesamtbelastung jeder einzelnen Leitung zu prüfen und die Anzahl der hintereinander geschalteten Verteiler auf ein Minimum zu beschränken, um optimale Leistung und Sicherheit zu gewährleisten.
Ist dieser Verteiler für die Durchgangsverdrahtung geeignet?
Nein, der WAGO 770-1606 ist als T-Verteiler konzipiert. Er ermöglicht das Aufteilen einer Leitung in zwei Abgänge (1xStecker auf 2xBuchse). Für eine reine Durchgangsverdrahtung mit zwei Eingängen und zwei Ausgängen sind andere WAGO Produkte vorgesehen.
Welche Rolle spielt die 2-polige Auslegung für die Anwendung?
Die 2-polige Auslegung bedeutet, dass nur der Außenleiter und der Neutralleiter verbunden werden. Dies ist ideal für Anwendungen, bei denen kein Schutzleiter (Erdung) erforderlich ist oder dieser separat verlegt wird. Typische Anwendungsfälle sind Beleuchtungskreise, Steuerleitungen oder bestimmte Niederspannungsanwendungen.
