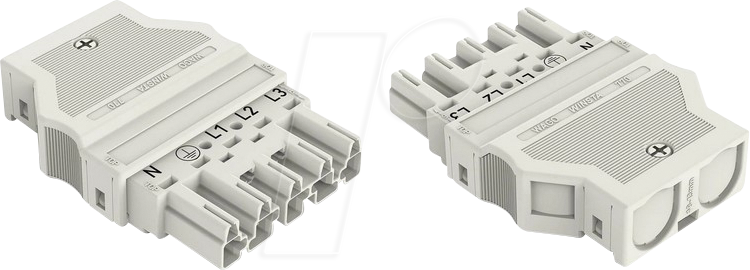

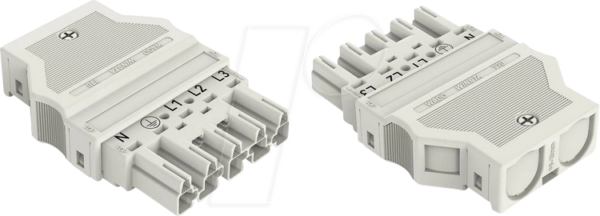

WAGO 770-135 – WINSTA® MIDI Steckverbinder 5-polig mit Zugentlastung: Sichere und zuverlässige Verbindungen für professionelle Elektroinstallationen
Sie suchen eine robuste und sichere Lösung für die permanente oder flexible Verdrahtung in anspruchsvollen Umgebungen? Der WAGO 770-135 – WINSTA® MIDI Steckverbinder mit 5 Polen und integrierter Zugentlastung ist die ideale Wahl für Elektrofachkräfte, Planer und Installateure, die Wert auf höchste Zuverlässigkeit, Effizienz und Langlebigkeit legen. Dieses Produkt löst das Problem unsicherer oder unzureichend gesicherter Kabelverbindungen, insbesondere dort, wo mechanische Belastungen auftreten.
Maximale Sicherheit und Flexibilität: Die Vorteile des WAGO 770-135
Der WAGO 770-135 Steckverbinder aus der WINSTA® MIDI Serie bietet eine Reihe von entscheidenden Vorteilen gegenüber herkömmlichen Verbindungsmethoden:
- Integrierte Zugentlastung: Die herausragende Eigenschaft dieses Steckverbinders ist die integrierte Zugentlastung. Sie entlastet die mechanische Beanspruchung direkt an der Anschlussstelle und schützt somit die elektrischen Kontakte vor Beschädigungen und vorzeitiger Abnutzung. Dies gewährleistet eine dauerhaft sichere elektrische Verbindung, selbst unter widrigen Umgebungsbedingungen oder bei häufiger Bewegung.
- WINSTA® MIDI System: Als Teil des WAGO WINSTA® MIDI Systems profitieren Sie von einer standardisierten und bewährten Anschlusslösung, die sich durch einfache Handhabung, hohe Zuverlässigkeit und kompakte Bauweise auszeichnet. Die farbliche Codierung und eindeutige Steckrichtung verhindern Verpolung und Fehlanschlüsse.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Kunststoffen, widersteht der Steckverbinder mechanischen Belastungen, Vibrationen und Umwelteinflüssen. Dies macht ihn zur perfekten Wahl für den Einsatz in Industrie, Gewerbe und anspruchsvollen Wohnbereichen.
- Schnelle und werkzeuglose Montage: Die bewährte WAGO CAGE CLAMP® Anschlusstechnik ermöglicht eine schnelle und werkzeuglose Verdrahtung. Dies reduziert die Installationszeit erheblich und senkt die Kosten für das Personal.
- Hohe Stromtragfähigkeit: Mit einer Nennspannung von 400 V und einem Nennstrom von 16 A ist der Steckverbinder für eine Vielzahl von Anwendungen ausgelegt und bietet ausreichende Kapazitäten für gängige elektrische Verbraucher.
- Schutzart IP20: Die standardmäßige Schutzart IP20 bietet Schutz gegen das Eindringen fester Fremdkörper größer als 12,5 mm und gewährleistet so die Sicherheit bei der Handhabung in trockenen Umgebungen.
Wichtige Produktmerkmale und technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | WINSTA® MIDI |
| Anzahl der Leiter | 5 |
| Steckertyp | Stecker mit Zugentlastungsgehäuse |
| Anschlussart | Federkraftklemme (CAGE CLAMP®) |
| Bemessungsspannung (II/2) | 400 V |
| Bemessungsstrom | 16 A |
| Schutzart | IP20 |
| Temperaturbereich (kontinuierlich) | bis +85 °C |
| Material Gehäuse | Hochleistungs-Kunststoff (flammhemmend) |
| Farbe | Schwarz (Gehäuse), Grün/Gelb, Blau, Braun (intern) |
| Kabeldurchmesser | 6 mm bis 12 mm |
| Konfiguration | 5-polig, gerade |
| Anwendungsbereich | Netz- und Geräteanschluss, Beleuchtungstechnik, Steuerleitungen, flexible Leitungsführungen |
Anwendungsbereiche: Wo der WAGO 770-135 überzeugt
Der WAGO 770-135 Steckverbinder findet aufgrund seiner Vielseitigkeit und Robustheit in zahlreichen professionellen Anwendungsfeldern seinen Einsatz:
- Industrieautomation: Sichere und zuverlässige Verbindungen für Maschinensteuerungen, Sensoren und Aktoren, auch bei hoher Vibrationsbelastung.
- Gebäudeinstallation: Einsatz in Verteilern, Leuchtenanschlüssen und zur flexiblen Verkabelung von Geräten, wo eine einfache und sichere Trennbarkeit erforderlich ist.
- Anlagenbau: Perfekt geeignet für die Verdrahtung von Schaltschränken und zur permanenten Verbindung von Komponenten in technischen Anlagen.
- Beleuchtungstechnik: Ermöglicht die einfache und sichere Anbindung von Lichtsystemen, insbesondere in gewerblichen und öffentlichen Räumen.
- Mobile Anwendungen: Die Zugentlastung macht ihn ideal für Anwendungen, bei denen Kabeln bewegt oder gezogen werden könnten.
Die WAGO CAGE CLAMP® Technologie: Ein Garant für zuverlässige Verbindungen
Die Grundlage für die herausragende Leistung des WAGO 770-135 bildet die patentierte CAGE CLAMP® Anschlusstechnik. Diese Federkraftklemme ermöglicht eine dauerhaft sichere und vibrationsfeste Verbindung von eindrähtigen, mehrdrähtigen und feindrähtigen Leitern. Der Anschluss erfolgt schnell und ohne Werkzeug: Einfach den abisolierten Leiter in die Anschlussöffnung einführen. Die Feder klemmt den Leiter sicher und konstant fest. Selbst bei Temperaturschwankungen und Vibrationen behält die Verbindung ihre Klemmkraft bei, was einen entscheidenden Vorteil gegenüber Schraubverbindungen darstellt, die sich durch Kriechen und Setzen lockern können.
Qualität, die Vertrauen schafft: Material und Verarbeitung
Der Steckverbinder WAGO 770-135 wird aus einem hochwertigen, technischen Kunststoff gefertigt. Dieses Material zeichnet sich durch seine hohe mechanische Festigkeit, seine gute elektrische Isolationsfähigkeit und seine Flammwidrigkeit aus. Die Oberfläche ist beständig gegen eine Vielzahl von Chemikalien und Ölen, was die Langlebigkeit auch in anspruchsvollen Umgebungen sicherstellt. Die präzise Fertigung garantiert eine passgenaue Montage und eine sichere Verriegelung der Steckverbindung.
FAQ – Häufig gestellte Fragen zu WAGO 770-135 – WINSTA® MIDI, Stecker 5-pol, mit Zugentlastungsgehäuse
Was bedeutet die Kennzeichnung „WINSTA® MIDI“?
WINSTA® MIDI bezeichnet eine Serie von Steckverbindersystemen von WAGO, die für eine schnelle, sichere und flexible elektrische Verbindung entwickelt wurden. „MIDI“ steht dabei für die kompakte Bauform, die sich für eine breite Palette von Anwendungen eignet.
Wie funktioniert die Zugentlastung bei diesem Steckverbinder?
Die integrierte Zugentlastung im Gehäuse des Steckverbinders nimmt die Zugkräfte auf, die auf das angeschlossene Kabel wirken. Dies geschieht durch eine Klemmvorrichtung, die das Kabel sicher fixiert, sodass die eigentlichen elektrischen Kontakte nicht durch Zug belastet werden. Dies erhöht die Sicherheit und Lebensdauer der Verbindung erheblich.
Welche Leiterquerschnitte können mit dem WAGO 770-135 angeschlossen werden?
Der Steckverbinder ist für Kabel mit einem Außendurchmesser von 6 mm bis 12 mm ausgelegt. Die spezifischen Leiterquerschnitte, die angeschlossen werden können, sind typischerweise im Bereich von 0,5 mm² bis 2,5 mm² für die einzelnen Leiter angesiedelt, abhängig von der genauen Ausführung der WAGO CAGE CLAMP® Technologie.
Ist der WAGO 770-135 für den Einsatz im Außenbereich geeignet?
Die Standardausführung des WAGO 770-135 hat die Schutzart IP20, was ihn für den Einsatz in trockenen Innenräumen prädestiniert. Für anspruchsvollere Umgebungsbedingungen oder Außenanwendungen sind eventuell spezielle Ausführungen oder zusätzliche Schutzmaßnahmen (z.B. in Verbindung mit geeigneten Gehäusen) erforderlich.
Wie wird die Verdrahtung des Steckverbinders vorgenommen?
Die Verdrahtung erfolgt werkzeuglos und schnell mit der bewährten WAGO CAGE CLAMP® Technologie. Nach dem Abisolieren des Leiters wird dieser einfach in die entsprechende Anschlussöffnung eingeführt, wo er sicher von der Federklemme gehalten wird.
Welche Vorteile bietet die Verwendung von 5 Polen im Vergleich zu weniger Polen?
Eine 5-polige Verbindung ermöglicht die gleichzeitige Führung von drei Außenleitern, einem Neutralleiter und einem Schutzleiter. Dies ist Standard für viele Drehstromanwendungen oder komplexere einphasige Systeme, bei denen zusätzliche Steuer- oder Signalleitungen benötigt werden. Dies vereinfacht die Verkabelung und reduziert die Anzahl der benötigten Verbindungsstellen.
Ist der WAGO 770-135 mit anderen WAGO Steckverbindersystemen kompatibel?
Der WAGO 770-135 ist Teil des WINSTA® MIDI Systems. Die Kompatibilität beschränkt sich in der Regel auf andere Komponenten innerhalb derselben Serie oder von WAGO speziell dafür vorgesehene Adapter und Erweiterungen. Es ist ratsam, die Produktdatenblätter für spezifische Kompatibilitätsinformationen zu konsultieren.
