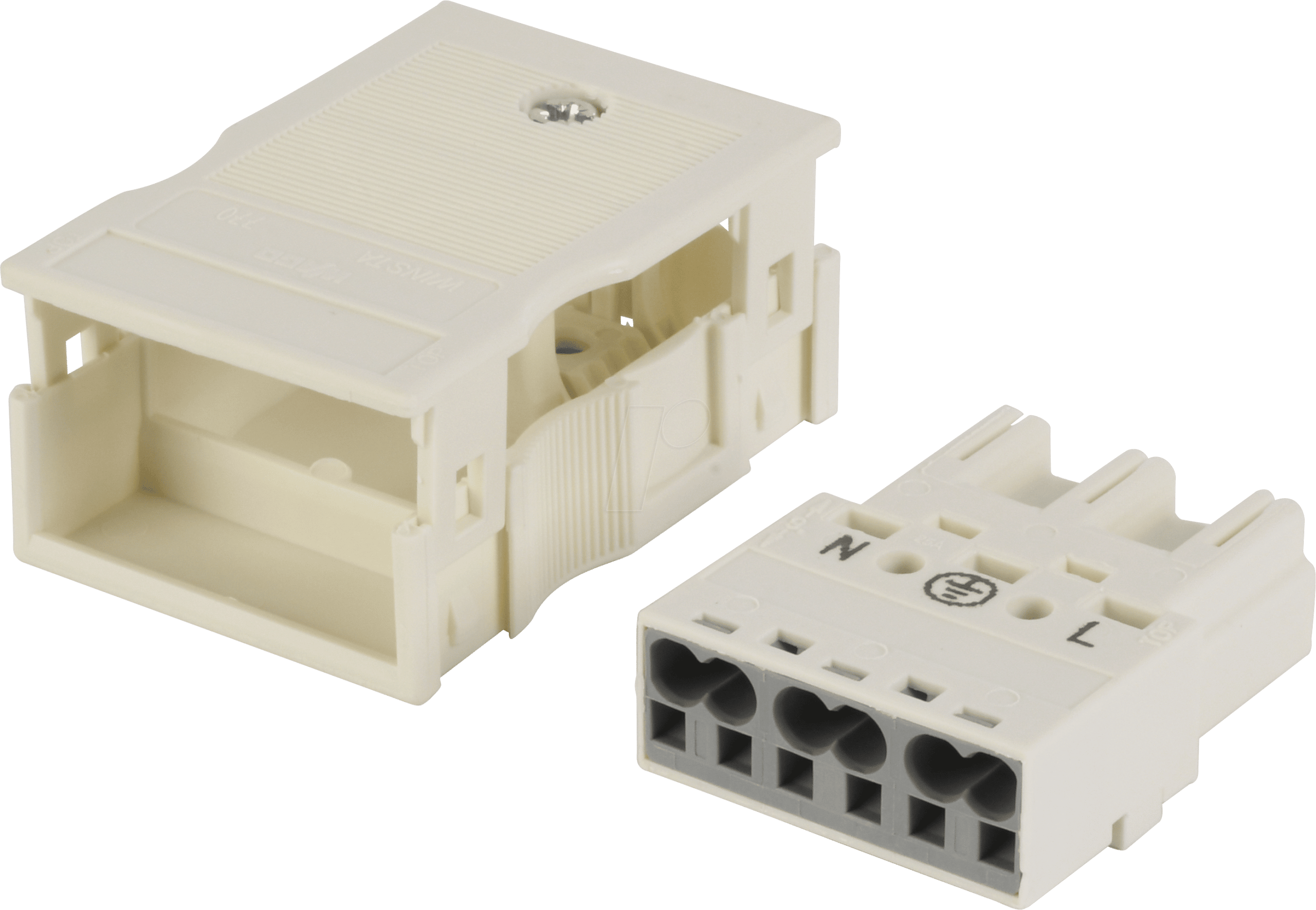

Sichere und Effiziente Elektrische Verbindungen: WAGO 770-133 – WINSTA® MIDI Stecker, 3-pol, mit Zugentlastungsgehäuse
Für Elektrofachkräfte, Planer und Installateure in anspruchsvollen Umgebungen, die eine zuverlässige und zeitsparende Lösung für die Verkabelung von Geräten und Systemen suchen, bietet der WAGO 770-133 – WINSTA® MIDI Stecker eine herausragende Antwort. Dieses präzise gefertigte Verbindungselement minimiert Fehlerquellen, beschleunigt Montageprozesse und gewährleistet eine dauerhaft sichere elektrische Verbindung, insbesondere dort, wo mechanische Belastungen auftreten können.
Das WINSTA® MIDI System: Innovation für Ihre Elektroinstallation
Die WAGO 770er Serie, und im Speziellen der 3-polige Stecker mit Zugentlastungsgehäuse, repräsentiert die nächste Stufe in der Entwicklung von Installationskomponenten. Konzipiert für die schnelle und fehlerfreie Montage, ersetzt dieses System traditionelle Klemmtechniken und löst damit Herausforderungen wie unzureichende Isolierung, lockere Verbindungen und langwierige Verdrahtung. Die integrierte Zugentlastung schützt Kabel und Anschlüsse vor mechanischer Beanspruchung, was die Lebensdauer Ihrer Installationen signifikant verlängert und die Sicherheit auf ein neues Niveau hebt.
Herausragende Vorteile des WAGO 770-133 – WINSTA® MIDI Steckers
- Schnelle und Werkzeuglose Montage: Die PUSH WIRE®-Anschlusstechnik von WAGO ermöglicht das einfache Stecken abisolierter Leiter ohne Spezialwerkzeug. Dies spart wertvolle Zeit auf der Baustelle und reduziert das Risiko von Installationsfehlern erheblich.
- Integrierte Zugentlastung: Das speziell entwickelte Gehäuse nimmt Zugkräfte vom Anschlussbereich auf und leitet sie sicher ab. Dies ist entscheidend für die Langlebigkeit und Zuverlässigkeit von elektrischen Verbindungen in Umgebungen mit Vibrationen oder Bewegungen.
- Hohe Zuverlässigkeit und Sicherheit: Die bewährte Federklemme-Technologie sorgt für eine dauerhaft sichere elektrische Verbindung, die auch unter widrigen Bedingungen Bestand hat. Die Schutzart und die Flammwidrigkeit der Materialien gewährleisten ein Höchstmaß an Sicherheit.
- Platzsparende Bauform: Die kompakte Größe des Steckers ermöglicht eine effiziente Nutzung des Bauraums in Schaltschränken, Gehäusen oder Leuchten, was besonders in beengten Installationen von Vorteil ist.
- Farbcodierung und eindeutige Kennzeichnung: Die klare Polung durch Steckrichtung und optional farbliche Kennzeichnung verhindert Verpolungen und erleichtert die Identifikation von Anschlüssen.
- Vielseitigkeit durch Modularität: Das WINSTA® MIDI System ist modular aufgebaut, was eine flexible Anpassung an unterschiedlichste Anforderungen ermöglicht. Der 3-polige Stecker ist ein zentraler Baustein für viele Standardanwendungen.
- Robustes Material und Langlebigkeit: Gefertigt aus hochwertigen Kunststoffen, die den anspruchsvollen Umgebungsbedingungen standhalten, garantiert dieser Stecker eine lange Einsatzdauer.
Technische Spezifikationen und Materialität
| Eigenschaft | Detail |
|---|---|
| Produktbezeichnung | WAGO 770-133 – WINSTA® MIDI Stecker |
| Anzahl der Pole | 3 |
| Anschlusstyp | PUSH WIRE® (Federklemme) |
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,5 mm² bis 2,5 mm² |
| Gehäusematerial | Hochwertiger, flammwidriger Kunststoff (Polycarbonat oder vergleichbar) |
| Schutzart | IP20 (im gesteckten Zustand, je nach Anwendung und Verschaltung) |
| Zulassungen | CE, VDE, UL (typische Zulassungen für Elektroinstallationskomponenten) |
| Einsatztemperatur | -40 °C bis +85 °C (typische Werte, abhängig von spezifischer Anwendung und Belastung) |
| Montageart | Werkzeuglose Steckverbindung mit integrierter Zugentlastung |
| Farbe | Grau (Standard, kann je nach Konfiguration variieren) |
Optimierte Anwendungsbereiche
Der WAGO 770-133 – WINSTA® MIDI Stecker mit Zugentlastungsgehäuse ist prädestiniert für eine breite Palette von Elektroinstallationsaufgaben, bei denen Effizienz, Zuverlässigkeit und Sicherheit im Vordergrund stehen. Dies umfasst insbesondere:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren, Steuerungen und anderen Komponenten in Fertigungsstraßen und Maschinen, wo Vibrationen und mechanische Beanspruchung häufig auftreten.
- Gebäudeautomation: Verkabelung von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie Sicherheitssystemen in modernen Gebäuden.
- Verteilereinbau: Sichere und schnelle Verbindung von Leitungen in Schaltschränken und Verteilungen, was die Wartung und Fehlersuche erleichtert.
- Leuchtenanschlüsse: Effiziente und sichere Stromversorgung von Leuchten, insbesondere in anspruchsvollen Umgebungen wie Werkstätten oder öffentlichen Bereichen.
- Geräteanschluss: Zuverlässige Stromversorgung für eine Vielzahl von elektrischen Geräten, wo eine einfache Demontage und erneute Montage erforderlich ist.
- Schiffbau und Offshore: Aufgrund der erhöhten Anforderungen an die Robustheit und Zuverlässigkeit in maritimen Umgebungen, wo Feuchtigkeit und Vibrationen eine Rolle spielen können.
Die integrierte Zugentlastung ist ein entscheidender Faktor für die Langlebigkeit der Anschlüsse in allen diesen Bereichen, da sie das Risiko von Kabelbruch oder Verbindungslockerung durch permanente Zugbelastung eliminiert.
Die Technik hinter der Zuverlässigkeit: PUSH WIRE® und Zugentlastung
Das Herzstück des WAGO 770-133 – WINSTA® MIDI Steckers ist die patentierte PUSH WIRE®-Anschlusstechnik. Diese nutzt das Prinzip der Federklemmung, um Leiter sicher und spannungsfest zu fixieren. Bei der Installation werden abisolierte Leiter einfach in die dafür vorgesehenen Öffnungen gesteckt. Die Federklemme greift den Leiter und sorgt für einen dauerhaft niederohmigen Kontakt, der sich selbst bei Temperaturschwankungen nicht löst. Im Gegensatz zu Schraubklemmen, die sich durch Vibrationen oder thermische Ausdehnung lockern können, bietet die Federklemme eine konstante Klemmkraft.
Die integrierte Zugentlastung im Gehäuse ist ein weiteres Schlüsselmerkmal. Sie ist so konzipiert, dass sie die mechanische Belastung, die auf das Kabel wirkt, auffängt und vom eigentlichen Anschlusspunkt wegführt. Dies schützt die elektrischen Kontakte und verhindert, dass Zugkräfte dazu führen, dass sich Leiter aus den Klemmen lösen oder die Isolierung beschädigt wird. Diese Kombination aus schneller Verbindungstechnik und robuster mechanischer Absicherung macht den WAGO 770-133 – WINSTA® MIDI Stecker zu einer überlegenen Lösung gegenüber herkömmlichen Verbindungsmethoden, die oft auf Zeitaufwand und Fehleranfälligkeit basieren.
FAQ – Häufig gestellte Fragen zu WAGO 770-133 – WINSTA® MIDI Stecker, 3-pol, mit Zugentlastungsgehäuse
Kann ich den Stecker auch für flexible Leiter mit Aderendhülse verwenden?
Ja, der WAGO 770-133 – WINSTA® MIDI Stecker ist sowohl für starre als auch für flexible Leiter mit entsprechenden Aderendhülsen im angegebenen Querschnittsbereich geeignet. Die Verwendung von Aderendhülsen wird bei flexiblen Leitern zur Gewährleistung einer sicheren und dauerhaften Verbindung empfohlen.
Welche Leiterquerschnitte werden maximal unterstützt?
Der Stecker unterstützt sowohl für starre als auch für flexible Leiter (mit Aderendhülse) einen Querschnittsbereich von 0,5 mm² bis maximal 2,5 mm². Dies deckt die gängigsten Anforderungen in der Elektroinstallation ab.
Ist die Zugentlastung für alle Kabeldurchmesser geeignet?
Das Zugentlastungsgehäuse ist für eine Vielzahl von Kabeldurchmessern innerhalb des unterstützten Leiterquerschnittsbereiches ausgelegt. Es ist jedoch ratsam, die Kabelverschraubung oder die Befestigung des Kabels im Gehäuse der nachgeschalteten Komponente entsprechend der Kabeldimensionierung anzupassen, um die optimale Funktion der Zugentlastung zu gewährleisten.
Wie unterscheidet sich der WAGO 770-133 von Standard-Lüsterklemmen?
Der Hauptunterschied liegt in der Anschlusstechnik und der Integrität der Verbindung. WAGO verwendet die PUSH WIRE®-Federklemmentechnik, die eine werkzeuglose und dauerhaft sichere Verbindung garantiert, während Lüsterklemmen Schraubverbindungen nutzen, die sich lockern können. Zudem bietet der WAGO 770-133 eine integrierte Zugentlastung, die bei Lüsterklemmen fehlt und somit die Lebensdauer der Installation erhöht.
Wie reinige und pflege ich den Stecker?
Der Stecker ist für den dauerhaften Einsatz in Elektroinstallationen konzipiert und erfordert in der Regel keine spezielle Reinigung oder Pflege. Bei Bedarf kann er mit einem trockenen oder leicht feuchten Tuch von Staub und Schmutz befreit werden. Verwenden Sie keine aggressiven Reinigungsmittel.
Ist die Verwendung des Steckers in feuchten Umgebungen möglich?
Der Stecker selbst hat im ungesteckten oder nicht ordnungsgemäß verschlossenen Zustand die Schutzart IP20. In einer fachgerecht ausgeführten Installation, bei der die Kontakte vollständig gesteckt und gegen Umwelteinflüsse geschützt sind, kann er in Umgebungen eingesetzt werden, die den Schutzanforderungen der jeweiligen Anwendung und den geltenden Normen entsprechen.
Welche Vorteile bietet die WINSTA® MIDI Serie insgesamt?
Die WINSTA® MIDI Serie von WAGO steht für ein modulares und flexibles System zur schnellen und sicheren elektrischen Verbindung. Sie reduziert den Installationsaufwand, minimiert Fehlerquellen, erhöht die Sicherheit und Langlebigkeit von Installationen und bietet eine effiziente Lösung für eine Vielzahl von Anwendungen.
