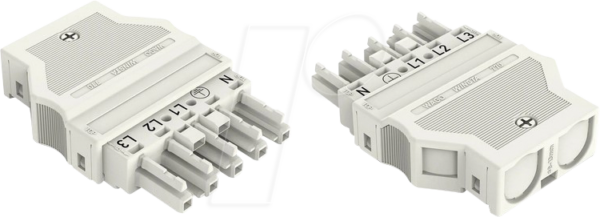

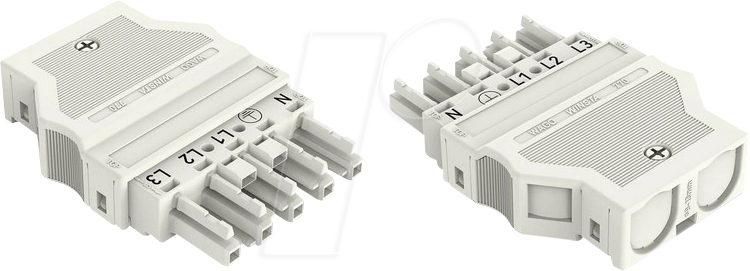

Maximale Anschlusszuverlässigkeit für Profis: WAGO 770-125 – WINSTA® MIDI Buchse 5-pol mit integrierter Zugentlastung
Sie suchen eine robuste und sichere Lösung für anspruchsvolle Elektroinstallationen, bei denen Zuverlässigkeit an erster Stelle steht? Der WAGO 770-125 – WINSTA® MIDI Buchse mit 5 Polen und integrierter Zugentlastung ist die Antwort für Elektrofachkräfte, Planer und Anlagenbauer, die eine professionelle und langzeitsichere Steckverbindung benötigen, die auch unter widrigen Bedingungen standhält.
Innovative WINSTA® MIDI Technologie: Sicherheit und Effizienz vereint
Die WINSTA® MIDI Serie von WAGO steht für zukunftsweisende Verbindungstechnik, die insbesondere in der Gebäudeinstallation und im Schaltschrankbau Maßstäbe setzt. Die 770-Serie zeichnet sich durch ihre einzigartige Stecktechnologie aus, die eine schnelle, werkzeuglose und fehlersichere Montage ermöglicht. Mit der 5-poligen Buchse 770-125 erhalten Sie eine hochentwickelte Lösung, die perfekt auf die Anforderungen moderner Elektroinstallationen zugeschnitten ist.
Vorteile des WAGO 770-125 – Ihre Investition in Qualität und Langlebigkeit
- Werkzeuglose Schnellsteckverbindung: Sparen Sie wertvolle Montagezeit durch die innovative PUSH WIRE®-Anschlusstechnik, die ein schnelles und sicheres Auflegen von Adern ohne Spezialwerkzeug ermöglicht.
- Integrierte Zugentlastung: Das spezielle Zugentlastungsgehäuse schützt die Anschlussstellen zuverlässig vor mechanischer Belastung durch Zugkräfte, was die Lebensdauer der Verbindung signifikant erhöht und die Sicherheit verbessert.
- 5-polige Ausführung: Bietet maximale Flexibilität für komplexe Anschlussaufgaben, wie z.B. L-, N-, PE-Leiter plus zwei weitere Steuer- oder Signalleiter, ideal für anspruchsvolle Beleuchtungs- oder Anlagensteuerungen.
- Robuste Bauweise: Gefertigt aus hochwertigen Kunststoffen, die eine hohe mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Vibrationen und Feuchtigkeit aufweisen.
- Fehlersichere Verpolungssicherheit: Die Gestaltung der Buchse minimiert das Risiko von Fehlanschlüssen, was insbesondere in komplexen Installationen entscheidend für die Betriebssicherheit ist.
- Hohe Stromtragfähigkeit: Ausgelegt für professionelle Anwendungen, unterstützt die Buchse die erforderlichen Stromstärken für eine Vielzahl von Geräten und Systemen.
- Kompaktes Design: Trotz der integrierten Zugentlastung und der 5-poligen Ausführung bleibt das Design schlank und platzsparend, was die Integration in enge Verteilerkästen erleichtert.
- Wartungsarmer Betrieb: Die zuverlässige Klemmtechnologie von WAGO sorgt für dauerhaft sichere Kontakte und minimiert den Bedarf an nachträglicher Wartung.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Steckverbinder-Buchse |
| Serie | WINSTA® MIDI 770 |
| Polanzahl | 5 |
| Anschlussart | Federklemmen (Push-in-Federklemmen) |
| Gehäusematerial | Hochwertiger, schwer entflammbarer Kunststoff (typischerweise Polyamid) |
| Farbe | Grau/Blau (typisch für die Serie zur Kennzeichnung) |
| Nennspannung | Bis zu 400V (je nach spezifischer Ausführung und Anwendungsumgebung) |
| Nennstrom | Bis zu 16A (typisch für diese Serie, bitte spezifisches Datenblatt prüfen) |
| Leiter-Querschnittsbereich (starr und flexibel) | 0,5 mm² bis 2,5 mm² (typische Angabe für diese Anschlussart) |
| Umgebungstemperatur (Betrieb) | -20°C bis +65°C (typische Angabe, abhängig von Materialspezifikation) |
| Schutzart (montiert) | IP20 (unmontiert oder gesteckt, abhängig von der Gehäusesituation) |
| Zertifizierungen | CE, VDE, UL (basierend auf Branchenstandards, spezifische Zulassungen prüfen) |
| Zugentlastung | Integrierte mechanische Zugentlastung im Gehäuse |
| Montageart | Einbau, direkt auf Leiterplatte oder mittels passender Adapter/Gehäuse |
Anwendungsbereiche: Wo der WAGO 770-125 seine Stärken ausspielt
Der WAGO 770-125 ist prädestiniert für eine breite Palette von professionellen Anwendungen, in denen höchste Ansprüche an Anschlussqualität und Sicherheit gestellt werden:
- Gebäudeinstallation: Ob in Büros, öffentlichen Einrichtungen oder Privathäusern – für die Verkabelung von Beleuchtungssystemen, Steckdosenkreisen und Anlagensteuerungen bietet die WINSTA® MIDI Serie eine zukunftssichere und effiziente Lösung.
- Industrielle Automatisierung: In Produktionsanlagen und Maschinensteuerungen sind zuverlässige Verbindungen unerlässlich. Die 5-polige Buchse eignet sich hervorragend für Steuer- und Sensorleitungen, bei denen eine flexible Verdrahtung und eine hohe Betriebssicherheit gefordert sind.
- Schaltschrankbau: Die kompakte Bauform und die werkzeuglose Montage machen die 770-Serie zur idealen Wahl für den Schaltschrankbau, wo jeder Zentimeter zählt und eine schnelle, fehlerfreie Verdrahtung den Unterschied macht.
- Beleuchtungstechnik: Insbesondere bei komplexen Lichtinstallationen, z.B. mit DALI-Steuerungen oder dimmbaren Systemen, ermöglicht die 5-polige Ausführung die getrennte Führung von Strom- und Steuerleitungen.
- Veranstaltungstechnik: In temporären Installationen, bei denen eine schnelle Auf- und Abbauweise sowie extreme Robustheit gefragt sind, bietet WINSTA® MIDI eine zuverlässige und effiziente Lösung.
- Infrastrukturprojekte: Ob in Rechenzentren, Krankenhäusern oder Verkehrsleitsystemen – überall dort, wo eine unterbrechungsfreie Stromversorgung und Signalübertragung entscheidend ist, leistet der WAGO 770-125 wertvolle Dienste.
Häufig gestellte Fragen (FAQ) zu WAGO 770-125 – WINSTA® MIDI, Buchse 5-pol, mit Zugentlastungsgehäuse
Was ist der Hauptvorteil der integrierten Zugentlastung?
Die integrierte Zugentlastung schützt die elektrischen Verbindungen vor mechanischer Beanspruchung durch Zugkräfte. Dies verhindert ein Lockern oder Reißen der Leiter aus den Klemmen und erhöht somit die Sicherheit und Lebensdauer der gesamten Installation erheblich. Gerade in Umgebungen mit Vibrationen oder beweglichen Kabeln ist dies ein entscheidender Faktor.
Ist die Installation des WAGO 770-125 kompliziert?
Nein, die Installation ist bewusst einfach und effizient gestaltet. Dank der bewährten WAGO PUSH WIRE®-Anschlusstechnik können die Leiter werkzeuglos und schnell in die Buchse gesteckt werden. Die vorbereiteten Leiterenden werden einfach in die vorgesehenen Öffnungen eingeführt, wo sie sicher von den Federklemmen gehalten werden. Dies spart erheblich Zeit im Vergleich zu herkömmlichen Schraubverbindungen.
Welche Leiterquerschnitte können mit dieser Buchse verarbeitet werden?
Die WAGO 770-125 Buchse ist in der Regel für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² ausgelegt, sowohl für massive als auch für feindrähtige Leiter mit Aderendhülse. Diese Bandbreite deckt die meisten gängigen Anwendungsfälle in der Elektroinstallation und im Anlagenbau ab. Bitte konsultieren Sie stets das technische Datenblatt für die genauen Spezifikationen.
Bietet die 5-polige Ausführung Vorteile gegenüber einer 3-poligen Lösung?
Ja, die 5-polige Ausführung bietet deutlich mehr Flexibilität für anspruchsvolle Anwendungen. Neben den Standardleitern L, N und PE können zwei weitere Leiter für Steuerungs-, Signal- oder Beleuchtungsfunktionen (z.B. Dimm-Signale) genutzt werden. Dies ermöglicht eine sauberere und übersichtlichere Verdrahtung, da separate Leitungsführungen oft vermieden werden können.
Ist der WAGO 770-125 für den Einsatz in feuchten oder staubigen Umgebungen geeignet?
Die Buchse selbst ist standardmäßig mit der Schutzart IP20 gekennzeichnet, was bedeutet, dass sie vor direktem Kontakt und Fremdkörpern größeren als 12,5 mm schützt. Für den Einsatz in feuchteren oder staubigeren Umgebungen ist es essenziell, dass die Buchse in einem geeigneten Gehäuse verbaut wird, das die notwendige höhere Schutzart (z.B. IP65) gewährleistet. Die hochwertigen Materialien des Gehäuses bieten jedoch eine gute Grundbeständigkeit.
Wie wird die Verpolungssicherheit gewährleistet?
Die WINSTA® MIDI Stecker und Buchsen sind so konstruiert, dass sie eine physikalische Verpolungssicherheit aufweisen. Die Form und Anordnung der Kontakte und Stecksockel verhindern ein versehentliches falsches Zusammenstecken von Steckern und Buchsen, was entscheidend zur Vermeidung von Kurzschlüssen und Beschädigungen von Geräten beiträgt.
Welche Normen und Zertifizierungen erfüllt der WAGO 770-125?
Die WAGO 770-Serie erfüllt in der Regel die relevanten Normen für elektrische Verbindungen, wie z.B. die DIN EN 61984. Typische Zertifizierungen umfassen CE, VDE und teilweise UL, was die Einhaltung hoher Sicherheits- und Qualitätsstandards für den Einsatz in verschiedenen Märkten bestätigt. Für spezifische Projektanforderungen ist es ratsam, die genauen Zertifikate des Produkts zu prüfen.
