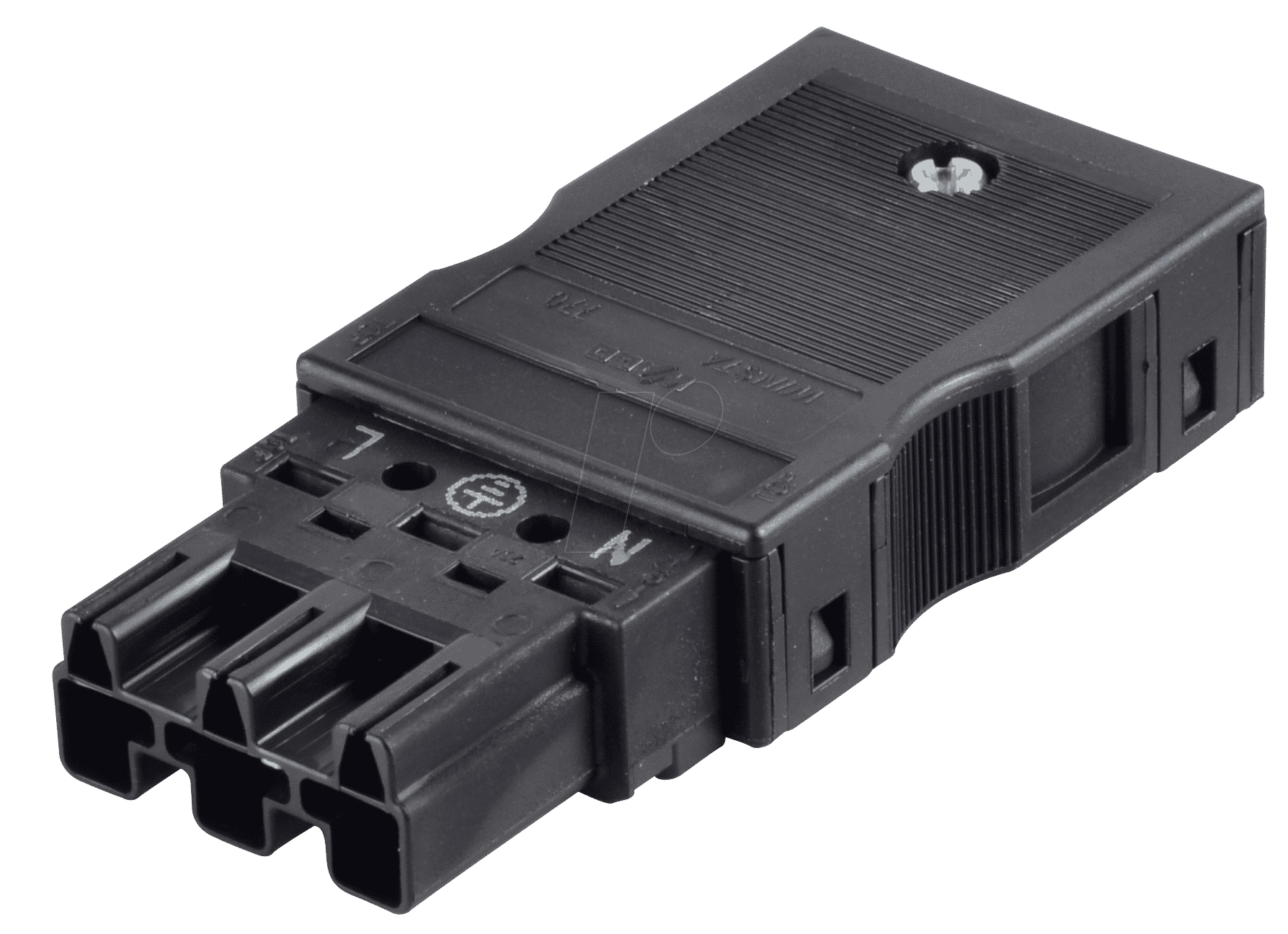

WAGO 770-113 – WINSTA® MIDI: Die professionelle Lösung für sichere und flexible Elektroinstallationen
Der WAGO 770-113 – WINSTA® MIDI Stecker mit 3 Polen und integrierter Zugentlastung adressiert direkt die Herausforderung unzuverlässiger und zeitaufwändiger Verdrahtungslösungen im gewerblichen und industriellen Umfeld. Installateure, Elektriker und Planer, die auf höchste Sicherheit, schnelle Montage und langfristige Zuverlässigkeit angewiesen sind, finden hier die optimale Komponente zur Realisierung moderner Elektroinstallationen.
Maximale Sicherheit und Zuverlässigkeit durch WAGO TOPJOB® S Technologie
Die WAGO WINSTA® MIDI Serie steht für eine neue Dimension der Verdrahtungstechnik, die speziell für die Anforderungen professioneller Elektroinstallationen entwickelt wurde. Der 770-113 Stecker mit seinem integrierten Zugentlastungsgehäuse bietet hierbei entscheidende Vorteile gegenüber herkömmlichen Verbindungsmethoden wie Lötverbindern oder Schraubklemmen.
- Fremdkörperschutz und IP-Schutz: Das geschlossene Zugentlastungsgehäuse schützt die empfindlichen Kontaktstellen effektiv vor Staub und Feuchtigkeit, was die Langlebigkeit und Betriebssicherheit auch in anspruchsvollen Umgebungen gewährleistet. Dies ist essentiell für die Einhaltung von Schutzklassen wie IP20.
- Mechanische Belastbarkeit: Die integrierte Zugentlastung nimmt Zug- und Biegekräfte von den Anschlussleitern auf und leitet diese sicher in das Gehäuse ab. Dies verhindert eine Überlastung der Anschlussklemmen und reduziert das Risiko von Kabelbrüchen, was insbesondere bei bewegten Installationen oder in Umgebungen mit Vibrationen von großer Bedeutung ist.
- Fehlervermeidung durch Codierung: WINSTA® MIDI Steckverbinder sind eindeutig codierbar, was eine falsche Bestückung und somit potenzielle Fehlfunktionen oder Gefahren ausschließt. Dies beschleunigt den Installationsprozess und minimiert das Risiko von kostspieligen Nacharbeiten.
- Schnelle und werkzeuglose Montage: Die bewährte WAGO CAGE CLAMP® Anschlussklemme ermöglicht eine schnelle und sichere Verdrahtung ohne den Bedarf an speziellem Werkzeug. Das steckbare System reduziert die Montagezeit erheblich und steigert die Effizienz auf der Baustelle.
- Vielseitige Einsatzmöglichkeiten: Die WINSTA® MIDI Serie ist für eine breite Palette von Anwendungen konzipiert, von der Beleuchtungstechnik über die Gebäudeautomation bis hin zu industriellen Steuerungen und Stromversorgungen.
Technische Spezifikationen und überlegene Materialauswahl
Der WAGO 770-113 zeichnet sich durch eine durchdachte Konstruktion und die Auswahl hochwertiger Materialien aus, die den höchsten industriellen Standards entsprechen.
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Steckverbinder mit Zugentlastung |
| Serie | WINSTA® MIDI |
| Polzahl | 3-polig |
| Anschlussart | CAGE CLAMP® |
| Nennspannung | 500 V AC |
| Nennstrom | 20 A |
| Leiterquerschnitt (flexibel) | 0,2 mm² – 4 mm² |
| Leiterquerschnitt (starr) | 0,2 mm² – 4 mm² |
| Gehäusematerial | Hochleistungskunststoff (flammhemmend nach UL94 V-0) |
| Betriebstemperatur | -35 °C bis +85 °C |
| Farbe | Hellgrau |
| Schutzart | IP20 (bei gestecktem Zustand und korrekter Kabelverschraubung) |
| Zulassungen | IEC, UL, VDE |
| Montageart | Steckverbindung |
| Besonderheit | Integrierte Zugentlastung, eindeutige Codierung |
Konstruktive Vorteile für eine nachhaltige Installation
Die durchdachte Konstruktion des WAGO 770-113 – WINSTA® MIDI Steckverbinders mit Zugentlastungsgehäuse bietet eine Vielzahl von Vorteilen, die weit über eine einfache elektrische Verbindung hinausgehen. Die Wahl von WAGO bedeutet eine Investition in die Zuverlässigkeit und Langlebigkeit Ihrer Installationen.
- Robustes Gehäuse für extreme Bedingungen: Das Gehäuse des Steckverbinders besteht aus einem hochwertigen, flammhemmenden Kunststoff, der nach UL94 V-0 klassifiziert ist. Diese Materialwahl garantiert nicht nur eine hohe mechanische Stabilität, sondern auch eine ausgezeichnete Widerstandsfähigkeit gegen Brandentwicklung und die Ausbreitung von Flammen. Dies ist ein kritischer Sicherheitsaspekt in jeder elektrischen Anlage.
- Optimierte Leiterführung: Die interne Struktur des Gehäuses ist darauf ausgelegt, die angeschlossenen Leiter optimal zu führen und zu fixieren. Dies verhindert das Verrutschen von Kabeln und sorgt für eine dauerhaft stabile Verbindung. Die Zugentlastung ist so konzipiert, dass sie die Kabel fest, aber ohne Beschädigung der Isolierung oder des Innenleiters hält.
- Einfache Wartung und Fehlerdiagnose: Durch das steckbare System und die klare Struktur des Steckverbinders wird die Fehlersuche und Wartung erheblich vereinfacht. Einzelne Komponenten oder Leitungen können schnell getrennt und wieder verbunden werden, ohne dass die gesamte Installation beeinträchtigt wird.
- Platzersparnis durch kompaktes Design: Trotz der integrierten Zugentlastung ist der Steckverbinder kompakt gestaltet. Dies ermöglicht eine effiziente Raumnutzung, insbesondere in Verteilerkästen oder Schaltschränken, wo jeder Zentimeter zählt.
Anwendungsbereiche: Wo Zuverlässigkeit an erster Stelle steht
Der WAGO 770-113 – WINSTA® MIDI Stecker mit Zugentlastungsgehäuse ist die ideale Wahl für eine Vielzahl von anspruchsvollen Installationsprojekten:
- Industrielle Automatisierung: In Fertigungsanlagen, Maschinensteuerungen und Produktionslinien, wo Zuverlässigkeit unter ständigem Betrieb und mechanischer Belastung entscheidend ist.
- Gewerbliche Beleuchtungssysteme: Für die flexible und sichere Installation von Bürobeleuchtung, Verkaufsraumbeleuchtung und öffentlicher Beleuchtung.
- Gebäudeautomation (GLT): Zur Verbindung von Sensoren, Aktoren und Steuereinheiten in modernen Gebäudemanagementsystemen.
- Verkehrstechnik: In Signalanlagen, Beleuchtungssystemen und Überwachungstechnik, wo Langlebigkeit und Wetterschutz gefragt sind.
- Schaltschrankbau: Als kompakte und sichere Verbindungslösung für den Anschluss von Komponenten innerhalb von Schaltschränken.
- Event- und Bühnentechnik: Für flexible und schnell zu realisierende Strom- und Steuerungsverbindungen unter wechselnden Bedingungen.
FAQ – Häufig gestellte Fragen zu WAGO 770-113 – WINSTA® MIDI, Stecker 3-pol, mit Zugentlastungsgehäuse
Was ist der Hauptvorteil des WAGO 770-113 gegenüber Standard-Steckverbindern ohne Zugentlastung?
Der Hauptvorteil liegt in der integrierten Zugentlastung. Diese schützt die elektrische Verbindung vor mechanischer Beanspruchung durch Zug- und Biegekräfte auf die Anschlussleitung. Standard-Steckverbinder bieten diesen Schutz nicht, was zu Kabelbrüchen oder lockeren Verbindungen führen kann, insbesondere in Umgebungen mit Vibrationen oder bei beweglichen Installationen.
Für welche Leiterquerschnitte ist der WAGO 770-113 geeignet?
Der WAGO 770-113 ist für Leiterquerschnitte von 0,2 mm² bis 4 mm² ausgelegt, sowohl für flexible als auch für starre Leitungen. Diese breite Spanne deckt die meisten gängigen Anforderungen in der Elektroinstallation ab.
Ist der WAGO 770-113 für den Einsatz im Freien geeignet?
Der Steckverbinder hat die Schutzart IP20, was bedeutet, dass er vor festen Fremdkörpern ab 12,5 mm geschützt ist, aber nicht vor Wasser. Für den Einsatz im Freien oder in feuchten Umgebungen sind spezielle Gehäuse oder Steckverbinder mit höherer Schutzart wie IP65 oder IP67 erforderlich.
Wie erfolgt die Verdrahtung mit dem WAGO 770-113?
Die Verdrahtung erfolgt werkzeuglos über die bewährte WAGO CAGE CLAMP® Anschlusstechnik. Die abisolierte Litze wird einfach in die dafür vorgesehene Öffnung eingeführt, wo sie sicher und dauerhaft geklemmt wird.
Warum ist die Codierung bei WINSTA® MIDI Steckverbindern wichtig?
Die Codierung verhindert eine versehentliche oder falsche Bestückung. Durch unterschiedliche Farb- oder Schlüsselcodierungen können verschiedene Stromkreise oder Funktionen eindeutig zugeordnet werden. Dies minimiert das Risiko von Installationsfehlern und gewährleistet die Sicherheit der Anlage.
Welche Belastbarkeit hat der WAGO 770-113 in Bezug auf Strom und Spannung?
Der Steckverbinder ist für eine Nennspannung von 500 V AC und einen Nennstrom von 20 A ausgelegt. Diese Werte sind für die meisten Standardanwendungen in der Gewerbe- und Industrieinstallation ausreichend.
Was bedeutet die Flammhemmung nach UL94 V-0 für das Gehäusematerial?
Die Klassifizierung UL94 V-0 bedeutet, dass das Material nach Entzündung im Laborversuch von selbst erlischt und keine glühenden Tröpfchen bildet, die eine weitere Entzündung verursachen könnten. Dies ist ein wichtiger Sicherheitsstandard, der die Ausbreitung von Bränden verhindert.
