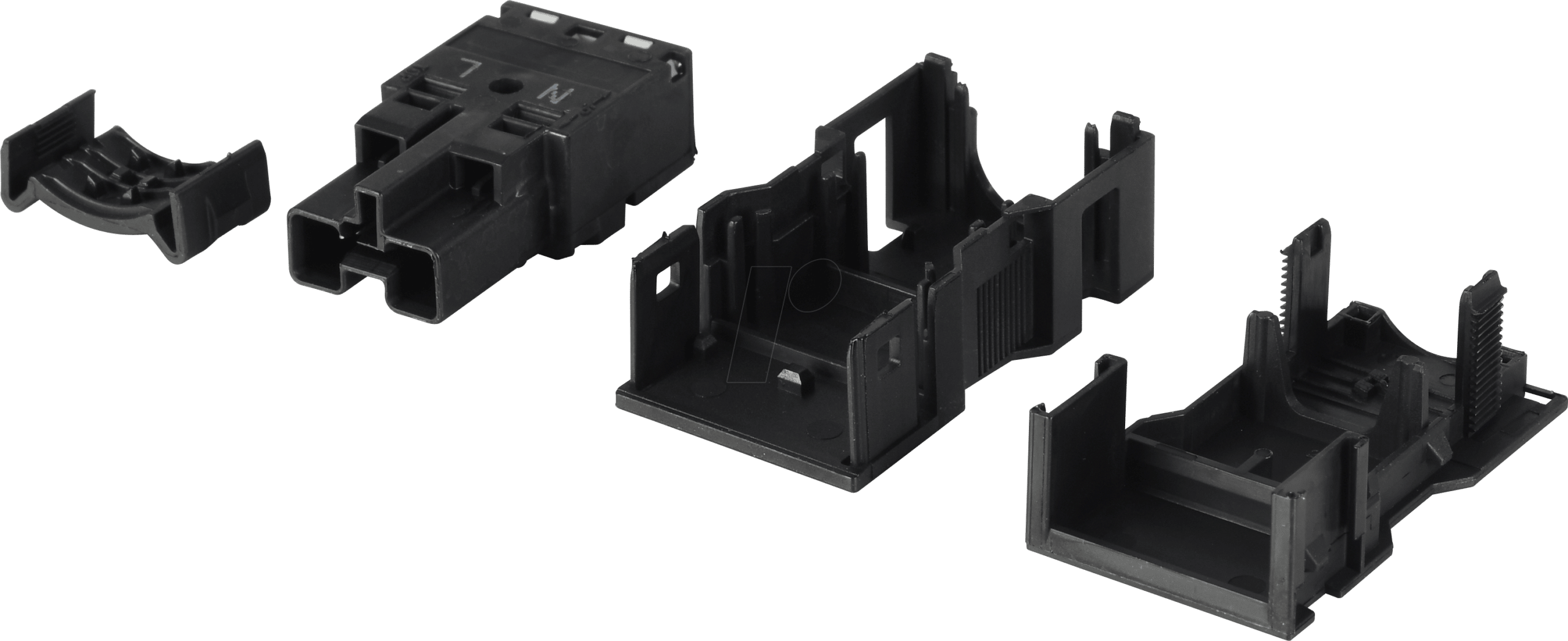

WAGO 770-112 – WINSTA® MIDI Stecker 2-polig mit Zugentlastungsgehäuse: Sichere und zuverlässige elektrische Verbindungen
Sie suchen nach einer professionellen und extrem zuverlässigen Lösung für die elektrische Verdrahtung in anspruchsvollen Umgebungen? Der WAGO 770-112 Stecker der WINSTA® MIDI-Serie mit integrierter Zugentlastung wurde speziell entwickelt, um schnelle, sichere und dauerhafte Steckverbindungen zu gewährleisten, insbesondere dort, wo mechanische Belastungen auf die Anschlusskabel wirken. Ideal für Elektroinstallateure, Anlagenbauer und versierte Heimwerker, die Wert auf Qualität, Effizienz und Langlebigkeit legen.
Maximale Sicherheit und Effizienz durch WAGO 770-112
Der WAGO 770-112 Stecker repräsentiert die fortschrittliche Verbindungstechnik von WAGO, die durch intelligente Konstruktion und hochwertige Materialien überzeugt. Im Gegensatz zu herkömmlichen Klemmverbindungen oder mühsam zu verdrahtenden Schraubklemmen bietet der WINSTA® MIDI Stecker eine signifikant schnellere und fehlerunanfälligere Montage. Die integrierte Zugentlastung ist ein entscheidendes Merkmal, das Kabelbrüche und Beschädigungen der Anschlusspunkte verhindert, was die Lebensdauer der elektrischen Installation maßgeblich erhöht und Ausfallzeiten minimiert. Dies macht ihn zur überlegenen Wahl für Anwendungen, bei denen Zuverlässigkeit an erster Stelle steht.
Innovatives Design für höchste Ansprüche
Die WINSTA® MIDI-Serie von WAGO steht für eine neue Generation von Steckverbindungen, die speziell für die Anforderungen moderner Elektroinstallationen konzipiert wurden. Der 770-112 Stecker zeichnet sich durch seine kompakte Bauform und die intuitive Handhabung aus. Die 2-polige Ausführung ermöglicht eine saubere und übersichtliche Verdrahtung von Leitern. Das Gehäusematerial ist robust und beständig gegenüber Umwelteinflüssen, was die Eignung für diverse Einsatzbereiche unterstreicht.
Vorteile des WAGO 770-112 – WINSTA® MIDI
- Schnelle und sichere Montage: Dank der bewährten WAGO CAGE CLAMP® Anschlusstechnik ist kein Werkzeug für die elektrische Verbindung notwendig. Das spart Zeit und reduziert das Risiko von Installationsfehlern.
- Integrierte Zugentlastung: Schützt die angeschlossenen Kabel effektiv vor mechanischer Beanspruchung, Zug und Biegung, was die Zuverlässigkeit und Langlebigkeit der Verbindung erhöht.
- Kompakte Bauform: Ermöglicht eine platzsparende Installation, selbst in beengten Verhältnissen.
- Hohe elektrische Sicherheit: Erfüllt strenge internationale Normen und gewährleistet eine sichere Stromübertragung.
- Wiederholbare Verbindungen: Ermöglicht ein einfaches und sicheres Trennen und Wiederverbinden der elektrischen Kreise, was Wartungsarbeiten erleichtert.
- Breites Einsatzspektrum: Geeignet für eine Vielzahl von Anwendungen in der Gebäudeinstallation, im Maschinenbau, in der Leuchtenverdrahtung und vielen weiteren Bereichen.
- Robuste Gehäusekonstruktion: Bietet Schutz vor Staub, Feuchtigkeit und mechanischer Einwirkung.
Technische Spezifikationen und Qualitätsmerkmale
Der WAGO 770-112 Stecker ist ein Meisterwerk der Ingenieurskunst und vereint Funktionalität, Sicherheit und Langlebigkeit. Seine Konstruktion basiert auf jahrelanger Erfahrung und kontinuierlicher Weiterentwicklung im Bereich der elektrischen Verbindungstechnik.
| Merkmal | Detail / Spezifikation |
|---|---|
| Produkttyp | Stecker mit Zugentlastungsgehäuse |
| Serie | WINSTA® MIDI |
| Polanzahl | 2-polig |
| Anschlusstechnik | WAGO CAGE CLAMP® (federgestützte Klemme) |
| Leiterquerschnitt (flexibel/starr) | 0,5 mm² bis 2,5 mm² (abhängig von der Ausführung und dem zu erwartenden Strom) |
| Max. Nennspannung | Bis zu 400 V (gemäß EN/IEC-Normen für die Serie) |
| Max. Nennstrom | Bis zu 16 A (gemäß EN/IEC-Normen für die Serie) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (z.B. Polyamid (PA)), geeignet für anspruchsvolle Umgebungen |
| Schutzart (mit passendem Gegenstück) | IP20 (steckbereit), erweiterbar durch spezielle Gehäuse für höhere Schutzarten |
| Farbe | Standard: Grau oder Blau (je nach Anwendung und Kennzeichnung) |
| Mechanische Belastbarkeit der Zugentlastung | Ausgelegt zur sicheren Fixierung und Entlastung von Kabeln, verhindert direkten Zug auf die Klemmen |
| Umgebungstemperatur (Betrieb) | -25 °C bis +85 °C (typisch für diese Serie) |
| Zertifizierungen | Entspricht relevanten Normen wie EN 61984, VDE, UL, CSA |
| Anwendungsbereiche | Gebäudeinstallationen, Lichttechnik, Schaltschrankbau, Maschinenbau, Automotive, industrielle Automatisierung |
Anwendungsbereiche: Wo der WAGO 770-112 seine Stärken ausspielt
Der WAGO 770-112 Stecker mit Zugentlastungsgehäuse ist eine universell einsetzbare Lösung für nahezu jede elektrische Verbindung, die Zuverlässigkeit und Effizienz erfordert. Seine Konstruktion macht ihn besonders prädestiniert für:
- Industrielle Automatisierung: In Umgebungen mit Vibrationen und mechanischer Beanspruchung sorgt die Zugentlastung für eine sichere und dauerhafte Verbindung.
- Leuchten- und Lichttechnik: Schnelle Verdrahtung von LED-Systemen, Strahlern und anderen Beleuchtungskomponenten, bei denen einfache Installation und Wartung wichtig sind.
- Schaltschrankbau: Platzsparende und gut organisierte Verdrahtung von Steuerungs- und Verteilungskomponenten.
- Gebäudeinstallationen: Ob in Wohngebäuden, Büros oder öffentlichen Einrichtungen – der Stecker bietet eine professionelle und sichere Verbindungslösung.
- Mobile Anwendungen: In Bereichen, wo Kabel häufig bewegt oder angeschlossen und getrennt werden müssen.
Die Technologie hinter der Zuverlässigkeit: WAGO CAGE CLAMP®
Das Herzstück des WAGO 770-112 ist die patentierte WAGO CAGE CLAMP® Anschlusstechnik. Diese innovative Klemmtechnik ermöglicht ein werkzeugloses Anschließen von flexiblen und starren Leitern. Einmal eingeführt, hält die integrierte Feder den Leiter sicher und spannungsfest. Vorteile dieser Technologie sind:
- Kein Nachziehen erforderlich: Die Federkraft passt sich auch bei Temperaturschwankungen oder Alterung des Leiters an, wodurch lose Verbindungen ausgeschlossen werden.
- Reduzierter Installationsaufwand: Deutlich schnellere Montage im Vergleich zu Schraubklemmen.
- Vibrationssicherheit: Die federgestützte Verbindung ist unempfindlich gegenüber Erschütterungen.
- Gleichbleibend hohe Kontaktqualität: Sorgt für geringe Übergangswiderstände und somit für eine effiziente Energieübertragung und geringe Wärmeentwicklung.
Nachhaltigkeit und Langlebigkeit
WAGO legt Wert auf langlebige Produkte, die zur Reduzierung von Abfall und zur Steigerung der Energieeffizienz beitragen. Der 770-112 Stecker ist auf eine lange Lebensdauer ausgelegt. Hochwertige Kunststoffe und korrosionsbeständige Metallteile gewährleisten eine Funktionalität über viele Jahre hinweg. Dies reduziert die Notwendigkeit von Ersatz und trägt somit zu einer nachhaltigeren Elektroinstallation bei.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil der integrierten Zugentlastung am WAGO 770-112?
Die integrierte Zugentlastung verhindert, dass mechanische Kräfte, die auf das Kabel wirken (wie Ziehen oder Biegen), direkt auf die elektrischen Kontakte übertragen werden. Dies schützt die Anschlussstelle vor Beschädigungen, Brückenbildung oder Wackelkontakten und erhöht somit die Lebensdauer und Sicherheit der elektrischen Verbindung.
Ist der WAGO 770-112 auch für Laien einfach zu installieren?
Ja, die WAGO CAGE CLAMP® Technologie ermöglicht eine werkzeuglose und intuitive Montage. Das Einführen des abisolierten Leiters in die Klemme genügt. Dies macht die Installation auch für weniger erfahrene Anwender sehr einfach und fehlerunanfällig.
Welche Arten von Leitern kann ich mit dem WAGO 770-112 verwenden?
Der WAGO 770-112 ist für den Anschluss von flexiblen Leitern mit Aderendhülse sowie von starren Leitern geeignet. Die genauen Querschnittsbereiche entnehmen Sie bitte den technischen Datenblättern des Herstellers, typischerweise zwischen 0,5 mm² und 2,5 mm².
Welche Schutzart bietet der Stecker?
Der WAGO 770-112 Stecker in seiner Grundform hat die Schutzart IP20. Dies bedeutet, dass er vor dem Eindringen von Festkörpern mit einem Durchmesser von mehr als 12,5 mm und vor leitenden Berührungen geschützt ist. Für höhere Schutzarten (z.B. IP65) sind spezielle Gehäuse oder Gegenstücke erforderlich, die separat erhältlich sind.
Kann ich den Stecker in Feuchträumen oder im Außenbereich einsetzen?
Mit der Standard-Schutzart IP20 ist der Stecker nicht für den direkten Einsatz in Feuchträumen oder im Außenbereich geeignet. Für solche Umgebungen sind spezielle WAGO-Systeme oder entsprechende Gehäuselösungen erforderlich, die die benötigte Schutzart gewährleisten.
Ist die Verbindung wieder lösbar?
Ja, die WAGO CAGE CLAMP® Technologie ermöglicht ein einfaches und sicheres Trennen der elektrischen Verbindung, falls dies für Wartungsarbeiten oder Umbau notwendig ist. Dies geschieht in der Regel durch das Betätigen eines Entriegelungsmechanismus oder durch Herausziehen des Leiters unter leichtem Drehen.
Welche Vorteile bietet die WINSTA® MIDI-Serie gegenüber älteren WAGO-Serien?
Die WINSTA® MIDI-Serie ist eine Weiterentwicklung, die oft eine noch kompaktere Bauform, verbesserte Handhabung und erweiterte Anwendungsmöglichkeiten bietet. Die Zugentlastung ist ein integraler Bestandteil des Designs, was eine sicherere und zuverlässigere Installation in vielen Szenarien ermöglicht.
