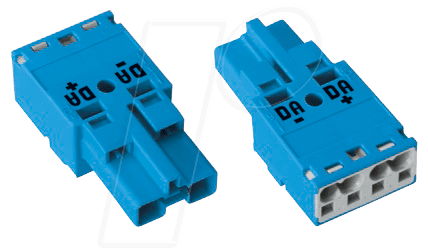

WAGO 770-1112 – WINSTA® MIDI Stecker 2-polig: Effiziente und sichere Verbindungen für professionelle Elektroinstallationen
Sie suchen nach einer zuverlässigen und normkonformen Lösung zur schnellen und sicheren Steckverbindung von elektrischen Leitungen in anspruchsvollen Umgebungen? Der WAGO 770-1112 – WINSTA® MIDI Stecker 2-polig, ohne Zugentlastungsgehäuse, ist die ideale Wahl für Elektrofachkräfte, Planer und Anlagenbauer, die höchste Anforderungen an Flexibilität, Sicherheit und Effizienz stellen. Dieses Produkt löst das Problem der zeitaufwändigen und fehleranfälligen Verdrahtung von Geräten und Systemkomponenten, indem es eine steckbare Infrastruktur schafft, die Nachinstallationen, Wartungsarbeiten und den Austausch von Komponenten erheblich vereinfacht.
Wesentliche Vorteile des WAGO 770-1112 – WINSTA® MIDI Steckers
Der WAGO 770-1112 – WINSTA® MIDI Stecker 2-polig unterscheidet sich von Standardverbindungslösungen durch seine durchdachte Konstruktion und die bewährte WAGO Federklemmentechnologie. Anstatt auf Schraubverbindungen oder umständliche Lüsterklemmen zurückzugreifen, bietet dieser Stecker eine werkzeuglose Montage und Demontage, was die Installationszeit drastisch reduziert. Die integrierte Federkraft sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter extremen Bedingungen Bestand hat. Dies minimiert das Risiko von Kontaktunterbrechungen und daraus resultierenden Ausfällen.
- Zeitersparnis: Werkzeuglose Installation und Demontage reduziert Montagezeiten um bis zu 80% im Vergleich zu herkömmlichen Verbindungsmethoden.
- Sicherheit und Zuverlässigkeit: Die WAGO Federklemmentechnologie gewährleistet eine dauerhaft sichere und vibrationsfeste Verbindung, die Ausfällen vorbeugt.
- Hohe Flexibilität: Ermöglicht einfache Anpassungen, Erweiterungen und den Austausch von Geräten ohne aufwendige Neuverkabelung.
- Kompaktes Design: Optimale Raumnutzung in Anschlussdosen und Schaltschränken dank des schlanken Formfaktors.
- Industrietauglichkeit: Robustes Design und hohe Schutzklassen für den Einsatz in anspruchsvollen Umgebungen.
- Normenkonformität: Erfüllt relevante internationale und nationale Normen für elektrische Verbindungen.
Technische Spezifikationen und Materialeigenschaften
Der WAGO 770-1112 – WINSTA® MIDI Stecker ist präzise gefertigt, um den höchsten Ansprüchen an elektrische Verbindungen gerecht zu werden. Sein Gehäusematerial ist auf Langlebigkeit und Beständigkeit ausgelegt.
| Merkmal | Spezifikation/Eigenschaft |
|---|---|
| Produkttyp | Steckverbinder |
| Serie | WINSTA® MIDI |
| Polanzahl | 2 |
| Anschlussart | Steckverbindung |
| Gehäuse-Konfiguration | Ohne Zugentlastungsgehäuse |
| Nennspannung (IEC) | 400 V |
| Nennstrom (IEC) | 16 A |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,5 mm² bis 4 mm² |
| Leiterquerschnitt (massiv/eindrähtig) | 0,5 mm² bis 4 mm² |
| Gehäusematerial | Hochwertiger, halogenfreier Kunststoff für verbesserte Brandschutzanforderungen und Langlebigkeit. |
| Farbe | Grau (Standardfarbe für Schutzleiter- und Erdungsanschlüsse im WINSTA® MIDI System, hier als universelle Farbkodierung für Verbindungen.) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +70 °C, je nach Anwendung und Umgebungsbedingungen. |
| Schutzart (mit passendem Gegenstück) | IP20 im gesteckten Zustand, weitere Schutzarten je nach Systemintegration möglich. |
| Isolationsgruppe | III nach VDE 0110-1 für den Einsatz in Anlagen mit Überspannungskategorien bis zu 4000 V. |
| Verschmutzungsgrad | 2 |
| Anwendungsbereiche | Flexible und sichere Stromverteilung in Schaltanlagen, Leuchteninstallationen, Gebäudeautomatisierung, Maschinenbau und für den Anschluss von Geräten, bei denen eine schnelle und sichere Verbindung erforderlich ist. |
| Vorteile der Federklemme | Kein Nachziehen erforderlich, hohe Vibrationsfestigkeit, geringer Kontaktwiderstand, einfache Handhabung. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der WAGO 770-1112 – WINSTA® MIDI Stecker ist ein vielseitiges Element im Bereich der Elektroinstallation und findet breite Anwendung in zahlreichen Sektoren. Seine modulare Bauweise und die einfache Steckverbindung machen ihn zu einer bevorzugten Wahl für:
- Schaltanlagenbau: Zur schnellen und sicheren Verdrahtung von Komponenten wie Relais, Schützen, Klemmenblöcken und Steuergeräten. Die Möglichkeit, einzelne Schaltkreise schnell zu trennen, erleichtert Wartungsarbeiten und Fehlerdiagnosen erheblich.
- Leuchteninstallationen: Ideal für den Anschluss von Beleuchtungssystemen in Gebäuden, Büros, Werkstätten und im Außenbereich. Er ermöglicht eine einfache Montage und flexible Anpassung der Beleuchtungslayouts, ohne dass aufwendige Verdrahtungsarbeiten an der Decke oder Wand erforderlich sind.
- Gebäudeautomation (GA): Zur Vernetzung von Sensoren, Aktoren, Steuergeräten und Bussystemen. Die schnelle Steckbarkeit vereinfacht die Installation und nachträgliche Konfiguration von Smart-Home- und Industrie-4.0-Anwendungen.
- Maschinenbau und Anlagenbau: Für die flexible Verkabelung von Maschinen, Produktionslinien und industriellen Anlagen. Er ermöglicht eine schnelle Integration von neuen Geräten oder den Austausch von defekten Komponenten, was Stillstandszeiten minimiert.
- Temporäre Installationen: Bei Messen, Veranstaltungen oder Baustellen, wo elektrische Anschlüsse schnell aufgebaut und wieder abgebaut werden müssen.
- Elektronik- und Geräteherstellung: Als interne Verbindungskomponente in der Fertigung von elektronischen Geräten und Systemen, um die Montage zu beschleunigen und die Zuverlässigkeit zu erhöhen.
Der Verzicht auf ein integriertes Zugentlastungsgehäuse macht diesen Stecker besonders kompakt und ermöglicht den Einsatz dort, wo der Platz begrenzt ist oder die Zugentlastung anderweitig gelöst wird. Dies bietet Planern und Installateuren maximale Freiheit bei der Systemgestaltung.
Sicherheitsstandards und Konformität
Die WAGO WINSTA® MIDI Serie ist entwickelt worden, um den strengen Anforderungen moderner Elektroinstallationen gerecht zu werden. Der 770-1112 Stecker ist nach relevanten Normen zertifiziert und gewährleistet somit einen hohen Sicherheitsstandard.
- IEC/EN-Normen: Erfüllt die Anforderungen der relevanten IEC/EN-Normen für Steckverbindungen und elektrische Sicherheit.
- Brandschutz: Das verwendete Gehäusematerial ist typischerweise halogenfrei und weist gute Brandverhaltenseigenschaften auf, was zur Sicherheit in kritischen Umgebungen beiträgt.
- Spannungsfestigkeit: Die Konstruktion gewährleistet eine ausreichende Spannungsfestigkeit für den Nennspannungsbereich und bietet Schutz vor Überschlägen.
- Vibrationssicherheit: Die WAGO Federklemmentechnologie ist dafür bekannt, auch unter starken Vibrationen eine sichere elektrische Verbindung aufrechtzuerhalten, was besonders in industriellen Anwendungen von Bedeutung ist.
- EMV-Konformität: Die konstruktive Ausführung trägt zur elektromagnetischen Verträglichkeit bei und minimiert Störstrahlung.
FAQ – Häufig gestellte Fragen zu WAGO 770-1112 – WINSTA® MIDI, Stecker 2-pol, ohne Zugentlastungsgehäuse
Welche Leiterquerschnitte können mit dem WAGO 770-1112 Stecker verarbeitet werden?
Der WAGO 770-1112 Stecker ist für Leiterquerschnitte von 0,5 mm² bis 4 mm² ausgelegt, sowohl für massive, eindrähtige Leiter als auch für flexible Leiter mit passender Aderendhülse.
Ist dieser Stecker für den Einsatz in feuchten Umgebungen geeignet?
Der Stecker selbst hat im gesteckten Zustand eine Schutzart von IP20. Für höhere Schutzarten wie IP65 oder IP67 muss er mit einem entsprechenden Gegenstück und gegebenenfalls mit einer geeigneten Kabelverschraubung oder Dichtung kombiniert werden. Die Umgebungstemperatur sollte ebenfalls berücksichtigt werden.
Warum wird auf ein Zugentlastungsgehäuse verzichtet und welche Vorteile hat das?
Der Verzicht auf ein integriertes Zugentlastungsgehäuse macht den Stecker kompakter und vielseitiger. Dies ist vorteilhaft in sehr engen Einbauräumen oder wenn die Zugentlastung bereits durch die Kabelführung oder andere Systemkomponenten gewährleistet ist. Es ermöglicht eine höhere Packungsdichte in Schaltschränken.
Wie erfolgt die Montage des Steckers?
Die Montage ist denkbar einfach und erfolgt werkzeuglos. Die abisolierten Leiter werden in die entsprechenden Klemmstellen eingeführt, und die integrierte Federkraft sorgt für eine sichere und dauerhafte Verbindung. Zur Demontage wird der Leiter unter leichter Drehbewegung herausgezogen.
Welche Vorteile bietet die WAGO Federklemmentechnologie gegenüber Schraubklemmen?
Die WAGO Federklemmentechnologie bietet mehrere Vorteile: Sie ist wartungsfrei, da ein Nachziehen der Schrauben nicht erforderlich ist. Sie ist hochgradig vibrationsfest und vermeidet Kontaktprobleme bei mechanischen Einwirkungen. Zudem ist die Installation deutlich schneller und einfacher, was Zeit und Kosten spart.
Kann der Stecker mit anderen WAGO Systemkomponenten kombiniert werden?
Ja, der WAGO 770-1112 Stecker ist Teil des WINSTA® MIDI Systems und ist darauf ausgelegt, nahtlos mit anderen Komponenten dieser Serie wie Buchsen, Kupplungen und weiteren Steckverbindern zu funktionieren. Dies ermöglicht den Aufbau flexibler und modularer Verdrahtungslösungen.
Welche Rolle spielt die Farbkodierung bei WAGO Steckverbindern?
Die Farbkodierung bei WAGO Steckverbindern dient der eindeutigen Identifizierung und verhindert Fehlsteckungen. Die Standardfarbe Grau wird oft für Verbindungen verwendet, bei denen keine spezifische Funktionszuordnung wie bei Schutzkontakten erforderlich ist. Dies erhöht die Sicherheit und erleichtert die Installation sowie die Fehlersuche.
