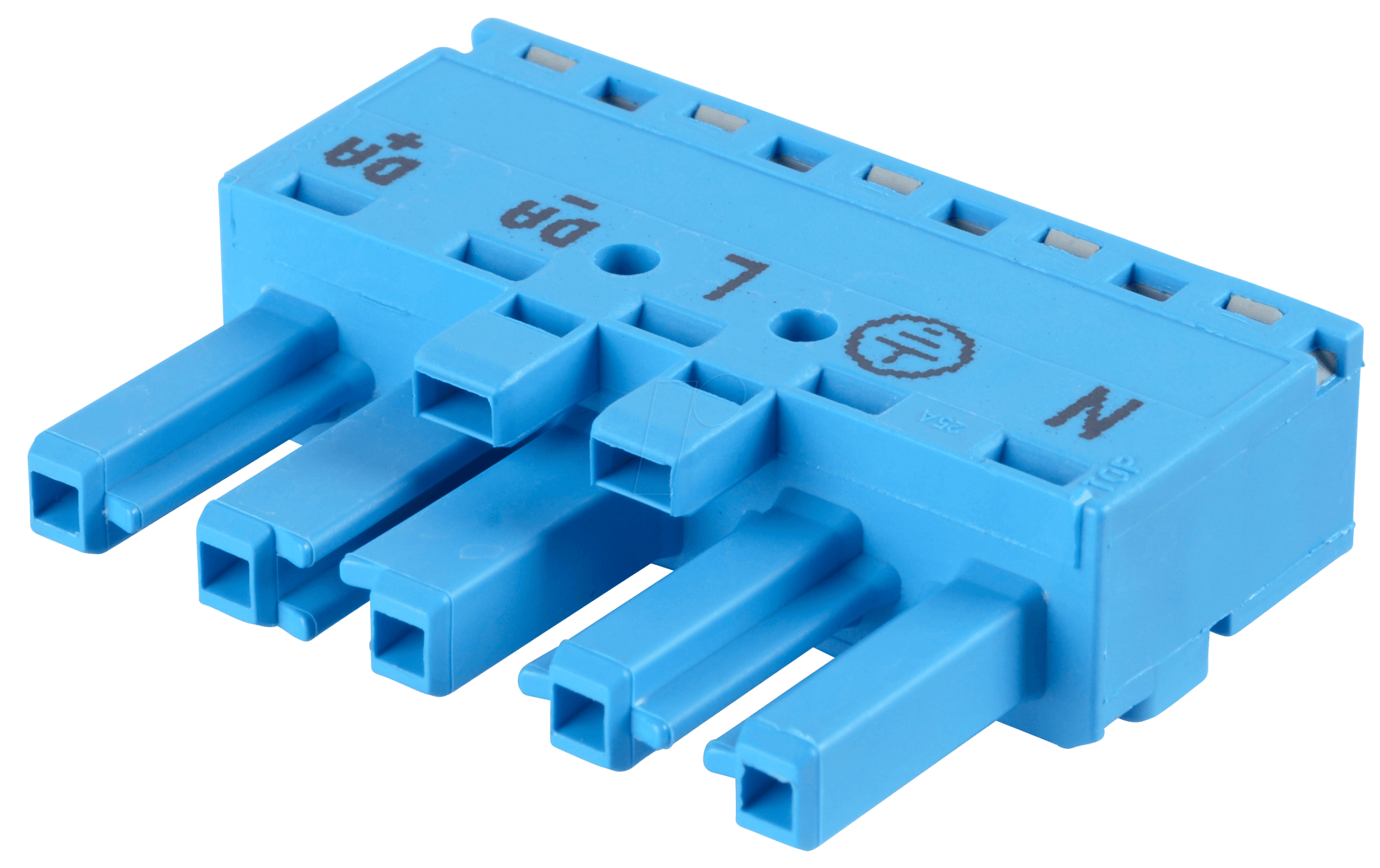

WAGO 770-1105 – WINSTA® MIDI, Buchse 5-pol: Die smarte Verbindungslösung für professionelle Elektroinstallationen
Sie suchen nach einer zuverlässigen und effizienten Methode, elektrische Komponenten in komplexen Anlagen sicher zu verbinden? Der WAGO 770-1105 WINSTA® MIDI Buchse mit 5 Polen und ohne Zugentlastungsgehäuse ist die ideale Lösung für Elektrofachkräfte und Planer, die Wert auf Schnelligkeit, Sicherheit und Flexibilität legen. Diese Buchse ermöglicht eine werkzeuglose und wieder lösbare Steckverbindung, die gerade dort glänzt, wo Standardlösungen an ihre Grenzen stoßen.
Herausragende Vorteile der WAGO 770-1105 WINSTA® MIDI Buchse
Die WAGO 770-1105 zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur überlegenen Wahl gegenüber herkömmlichen Verdrahtungsmethoden machen:
- Werkzeuglose Montage: Sparen Sie wertvolle Zeit und reduzieren Sie das Risiko von Installationsfehlern durch die bewährte CAGE CLAMP® Anschlusstechnik. Ein einfaches Auflegen des Leiters und ein hörbares Einrasten genügen für eine sichere Verbindung.
- Hohe Flexibilität: Die Buchsen sind modular aufgebaut und lassen sich einfach zu größeren Steckverbindern kombinieren, was eine Anpassung an verschiedenste Anforderungen der Gebäudetechnik und des Anlagenbaus ermöglicht.
- Wieder lösbare Verbindungen: Ein Knopfdruck genügt, um die Verbindung sicher und ohne Beschädigung der Leiter wieder zu lösen. Dies erleichtert Wartungsarbeiten und nachträgliche Anpassungen erheblich.
- Kompaktes Design: Die WINSTA® MIDI Serie ist auf maximale Platzersparnis ausgelegt, was gerade in Verteilerkästen und bei beengten Einbauverhältnissen von Vorteil ist.
- Farbcodierung und Kennzeichnung: Integrierte Farbcodierungen und Möglichkeiten zur Beschriftung minimieren Verwechslungsgefahren und erhöhen die Übersichtlichkeit in komplexen Installationen.
- Hohe Strombelastbarkeit und Spannungsfestigkeit: Konzipiert für anspruchsvolle Umgebungen, bietet diese Buchse eine zuverlässige Performance auch unter Last.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 770-1105 WINSTA® MIDI Buchse, 5-polig, ohne Zugentlastungsgehäuse, wurde entwickelt, um den höchsten Ansprüchen professioneller Elektroinstallationen gerecht zu werden. Die ausgereifte Technologie und die sorgfältige Materialauswahl garantieren eine langlebige und sichere Funktion.
| Merkmal | Beschreibung |
|---|---|
| Produktfamilie | WINSTA® MIDI |
| Anschlusstyp | Steckverbinder, Buchse |
| Polanzahl | 5 |
| Zugentlastung | Ohne Zugentlastungsgehäuse (für spezifische Anwendungen, bei denen die Zugentlastung anderweitig realisiert wird) |
| Anschlusstechnik | CAGE CLAMP® (werkzeuglos) |
| Leiterart | Eindrähtig, mehrdrähtig, feindrähtig mit Aderendhülse |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Max. Leiterquerschnitt | 2,5 mm² (eindrähtig/mehrdrähtig), 2,5 mm² (feindrähtig mit Aderendhülse) |
| Schutzart | IP20 (im gesteckten Zustand mit passendem Gegenstück und entsprechender Installation) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (Halogen-frei) |
| Farbe | Grau/Schwarz (Standard WAGO-Farbgebung für diese Serie) |
| Temperaturbereich | -20 °C bis +50 °C (Umgebungstemperatur) |
| Zulassungen | CE, VDE, UL (konform mit relevanten Normen für elektrische Sicherheit) |
Anwendungsgebiete und Einsatzmöglichkeiten
Die WAGO 770-1105 WINSTA® MIDI Buchse ist aufgrund ihrer Vielseitigkeit und Zuverlässigkeit in einer breiten Palette von Anwendungen unverzichtbar:
- Gebäudetechnik: Ideal für Beleuchtungssysteme, Schaltschränke, dezentrale Stromverteilungen und die schnelle Installation von Endgeräten.
- Industrieanlagen: Perfekt geeignet für Maschinenanschlüsse, Steuerungsverkabelungen und die flexible Gestaltung von Fertigungslinien.
- Spezialprojekte: Ob im Messebau, bei temporären Installationen oder in Bereichen mit häufigen Umbauarbeiten – die WINSTA® MIDI Serie bietet die nötige Flexibilität.
- Anschlusspunkte für Geräte: Ermöglicht den einfachen und sicheren Anschluss von Geräten, die wiederholt angeschlossen und getrennt werden müssen.
- Dezentrale Stromversorgungen: Schaffen Sie flexible und einfach zu erweiternde Stromverteilpunkte, die sich ideal an die Gegebenheiten anpassen lassen.
Sicherheit und Zuverlässigkeit auf höchstem Niveau
WAGO steht seit Jahrzehnten für innovative Verbindungstechnik. Die WINSTA® MIDI Serie setzt diese Tradition fort und bietet Elektrofachkräften eine Lösung, die nicht nur schnell und einfach zu installieren ist, sondern auch höchste Sicherheitsstandards erfüllt. Die Verwendung von hochwertigen, flammhemmenden Kunststoffen und die robuste Konstruktion gewährleisten eine lange Lebensdauer und Zuverlässigkeit, selbst unter anspruchsvollen Umgebungsbedingungen. Die CAGE CLAMP® Technologie eliminiert Fehlerquellen wie lockere Schrauben und sorgt für einen dauerhaft sicheren Kontakt, der VDE-zertifiziert ist. Die Buchse ist für den Einsatz in Anlagen mit bis zu 400V und 16A ausgelegt, was sie für eine Vielzahl von Anwendungen geeignet macht.
FAQ – Häufig gestellte Fragen zu WAGO 770-1105 – WINSTA® MIDI, Buchse 5-pol, ohne Zugentlastungsgehäuse
Kann die WAGO 770-1105 Buchse auch mit anderen WAGO Steckverbindern verwendet werden?
Ja, die WAGO 770-1105 Buchse ist Teil der WINSTA® MIDI Serie und ist darauf ausgelegt, mit den entsprechenden WINSTA® MIDI Steckern und Zubehörteilen von WAGO verwendet zu werden. Achten Sie stets auf die Kompatibilität innerhalb der WINSTA® MIDI Produktfamilie, um eine sichere und normgerechte Verbindung zu gewährleisten.
Welche Leiterquerschnitte unterstützt die Buchse?
Die WAGO 770-1105 Buchse unterstützt Leiter mit einem Querschnitt von bis zu 2,5 mm² für eindrähtige, mehrdrähtige und feindrähtige Leiter (mit entsprechender Aderendhülse). Dies deckt die meisten Standardanforderungen in der Elektroinstallation ab.
Was bedeutet „ohne Zugentlastungsgehäuse“ bei diesem Produkt?
Die Angabe „ohne Zugentlastungsgehäuse“ bedeutet, dass die Buchse selbst keine integrierte Mechanik zur Befestigung und Entlastung der Kabel von Zugkräften besitzt. Dies ist in spezifischen Anwendungsszenarien vorteilhaft, in denen die Zugentlastung entweder bereits im Kabel selbst integriert ist oder durch eine andere Komponente der Installation (z.B. eine Kabelverschraubung am Gehäuse) sichergestellt wird. Für Standardanwendungen, bei denen das Kabel direkt an die Buchse geführt wird, sind Modelle mit Zugentlastungsgehäuse zu bevorzugen.
Ist die Installation der WAGO 770-1105 Buchse kompliziert?
Nein, die Installation ist bewusst einfach gehalten. Dank der CAGE CLAMP® Anschlusstechnik ist kein Werkzeug zum Herstellen der elektrischen Verbindung notwendig. Der abisolierte Leiter wird einfach in die Öffnung eingeführt, bis er fest sitzt. Dies reduziert die Installationszeit und minimiert das Risiko von Fehlern.
Für welche Umgebungen ist diese Buchse geeignet?
Die WAGO 770-1105 Buchse ist für den Einsatz in trockenen Innenbereichen konzipiert und verfügt über die Schutzart IP20 im gesteckten Zustand. Sie ist für einen Temperaturbereich von -20 °C bis +50 °C ausgelegt und aus robustem, flammhemmendem Material gefertigt, was sie für den Einsatz in vielen industriellen und gewerblichen Umgebungen qualifiziert.
Wie löse ich eine Verbindung sicher wieder auf?
Zum sicheren Lösen der Verbindung können Sie einen handelsüblichen Schraubendreher (passend für die integrierte Entriegelung) verwenden, um den Federkraftkontaktdruck zu lösen. Dies ermöglicht ein einfaches und beschädigungsfreies Trennen der Leiter.
