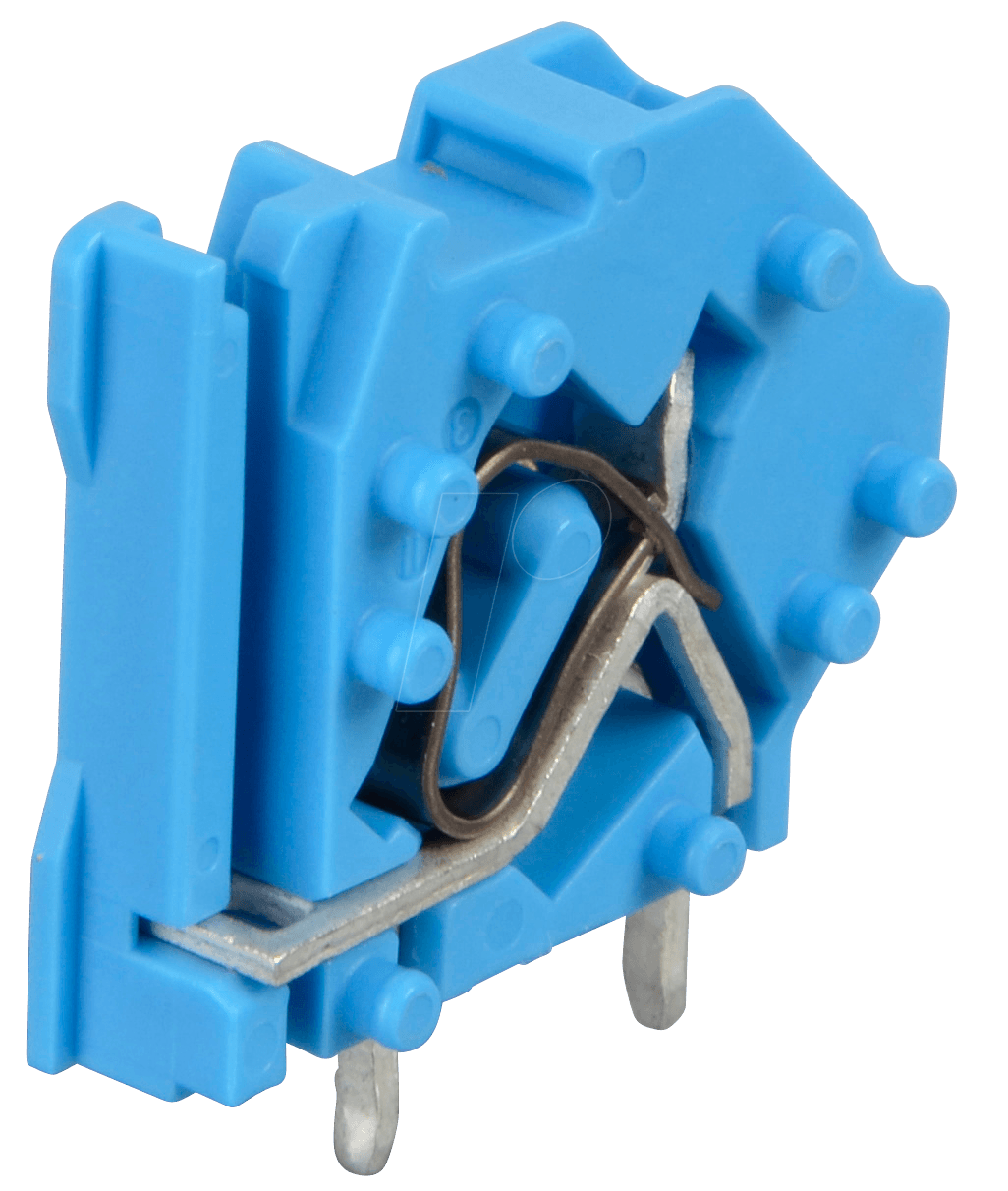

WAGO 745-804: Präzise Leiterplattenverdrahtung mit höchster Flexibilität und Zuverlässigkeit
Die WAGO 745-804 Leiterplattenklemme ist die ideale Lösung für Ingenieure und Techniker, die eine sichere, wiederholbare und platzsparende Verbindung auf Leiterplatten benötigen. Speziell entwickelt für anspruchsvolle Anwendungen in der Industrieautomation, dem Maschinenbau und der Elektronikentwicklung, löst diese anreihbare Klemme das Problem der unsauberen oder instabilen Drahtverbindungen, die zu Ausfällen und kostspieligen Reparaturen führen können. Ihre klare Struktur und die intuitive Handhabung machen sie zur überlegenen Wahl gegenüber herkömmlichen Lötverbindungen oder weniger robusten Stecksystemen.
Optimierte Anschlusslösungen für Ihre Leiterplatten
Im Kern jeder elektronischen Baugruppe steht die zuverlässige Signal- und Stromübertragung. Die WAGO 745-804 Leiterplattenklemme mit ihrem Rastermaß von 5 mm und der auffälligen blauen Farbgebung wurde entwickelt, um genau hier zu überzeugen. Sie ermöglicht eine dichte und sichere Verdrahtung direkt auf der Leiterplatte, was gerade bei komplexen Schaltungen und engen Platzverhältnissen von entscheidender Bedeutung ist. Die Möglichkeit, mehrere Klemmen nahtlos aneinanderzureihen (anreihbar), bietet dabei eine außergewöhnliche Skalierbarkeit und Anpassungsfähigkeit an individuelle Projektanforderungen.
Maximale Vorteile durch WAGO Qualität
Die Entscheidung für die WAGO 745-804 Leiterplattenklemme bringt eine Vielzahl von Vorteilen mit sich, die weit über einfache Konnektivität hinausgehen:
- Sicherheit und Zuverlässigkeit: Die bewährte CAGE CLAMP® Anschlusstechnik von WAGO garantiert eine vibrationsfeste und dauerhaft sichere Verbindung, die auch unter rauen Umgebungsbedingungen Bestand hat. Dies minimiert das Risiko von Kurzschlüssen und Unterbrechungen.
- Schnelle und einfache Montage: Kein Löten, keine Werkzeuge für den Anschluss – dank des intuitiven Stecksystems ist die Verdrahtung schnell und fehlerfrei erledigt. Dies spart wertvolle Zeit im Entwicklungsprozess und in der Serienfertigung.
- Platzersparnis und Designflexibilität: Das kompakte Design und das Rastermaß von 5 mm ermöglichen eine hohe Packungsdichte auf der Leiterplatte. Die anreihbare Bauform erlaubt eine individuelle Anpassung der Klemmenanzahl, ohne Kompromisse bei der Funktionalität eingehen zu müssen.
- Industrietaugliche Robustheit: Gefertigt aus hochwertigen Materialien, ist die Leiterplattenklemme für den Einsatz in anspruchsvollen industriellen Umgebungen konzipiert. Die blaue Farbgebung dient zudem der optischen Unterscheidung und Kennzeichnung von Stromkreisen.
- Wiederholbarkeit und Wartungsfreundlichkeit: Demontage und Wiederverdrahtung sind ebenso einfach wie die Erstmontage, was Wartungsarbeiten und spätere Anpassungen erheblich erleichtert.
Technische Spezifikationen im Detail
Die WAGO 745-804 Leiterplattenklemme zeichnet sich durch durchdachte Konstruktion und hochwertige Materialien aus, die für eine lange Lebensdauer und optimale Leistung sorgen. Hier sind die wesentlichen Merkmale im Überblick:
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Leiterplattenklemme |
| Hersteller | WAGO |
| Modellnummer | 745-804 |
| Anschlusstechnik | CAGE CLAMP® |
| Anreihbar | Ja |
| Rastermaß | 5 mm |
| Farbe | Blau |
| Anzahl der Anschlüsse pro Pol | 1 |
| Leiterquerschnitt (flexibel) | 0,08 … 2,5 mm² |
| Leiterquerschnitt (starr) | 0,08 … 2,5 mm² |
| Nennspannung | 250 V |
| Nennstrom | 17,5 A |
| Isolierstoffgruppe | III |
| Umgebungstemperatur (Dauerbetrieb) | -60 … +105 °C |
| Anzahl der Reihen | 1 |
| Anzahl der Anschlusspunkte pro Ebene | 1 |
| Montageart | Löten |
| Material des Gehäuses | Hochleistungspolyamid (PA 66) |
| Kontakmaterial | Kupferlegierung |
| Oberfläche des Kontakts | Verzinnt |
| Halogenfrei | Ja |
Einsatzgebiete: Wo die WAGO 745-804 glänzt
Die Vielseitigkeit der WAGO 745-804 Leiterplattenklemme ermöglicht ihren Einsatz in einer breiten Palette von Applikationen. Ihre Fähigkeit, eine sichere und zuverlässige Verbindung unter verschiedenen Bedingungen zu gewährleisten, macht sie zu einer bevorzugten Wahl für:
- Industrieautomation: In Steuerungsanlagen, Sensorik und Aktorik werden robuste und wartungsarme Verbindungen benötigt, die auch Vibrationen und Temperaturschwankungen standhalten.
- Maschinenbau: Bei der Verdrahtung von Steuerungen für Produktionsmaschinen, Förderanlagen und Robotersystemen ist die WAGO 745-804 eine Schlüsselkomponente.
- Elektronikentwicklung: Prototypenbau und Kleinserienfertigung profitieren von der schnellen und flexiblen Verdrahtung, die Modifikationen und Tests erleichtert.
- Signalverarbeitung: Für die zuverlässige Übertragung von empfindlichen Datensignalen, wo Rauschen und Interferenzen minimiert werden müssen.
- Stromversorgungsmodule: In Netzteilen und Leistungselektronik, wo hohe Ströme sicher und effizient geführt werden müssen.
- Beleuchtungstechnik: In LED-Treibern und Steuerungssystemen für moderne Beleuchtungslösungen.
Haltbarkeit und Materialgüte
Das Gehäuse der WAGO 745-804 Leiterplattenklemme besteht aus hochreinem Polyamid 66 (PA 66), einem thermoplastischen Kunststoff, der für seine exzellenten mechanischen Eigenschaften und seine hohe Temperaturbeständigkeit bekannt ist. Dieses Material ist nicht nur robust und widerstandsfähig gegen chemische Einflüsse, sondern auch halogenfrei, was in vielen industriellen Anwendungen eine wichtige Sicherheitsanforderung darstellt. Die Kontakte sind aus einer Kupferlegierung gefertigt und für optimale Leitfähigkeit und Korrosionsbeständigkeit verzinnt. Diese Materialauswahl garantiert eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen, was die Gesamtbetriebskosten reduziert und die Ausfallzeiten minimiert.
Anschluss und Montage – Ein Kinderspiel
Die Installation der WAGO 745-804 Leiterplattenklemme ist bewusst einfach gehalten, um Fehlerquellen zu minimieren und die Effizienz zu maximieren. Die Leiter werden einfach in die mit der CAGE CLAMP® Technologie ausgestatteten Anschlusspunkte eingeführt. Das innovative Klemmprinzip sorgt dabei für einen automatischen, sicheren und klemmfesten Kontakt zum Leiter. Der Anschluss kann sowohl mit flexiblen als auch mit starren Leitern im Querschnittsbereich von 0,08 mm² bis 2,5 mm² erfolgen. Die Möglichkeit, mehrere Klemmen nebeneinander auf der Leiterplatte zu montieren, wird durch entsprechende Rastnasen und eine präzise gefertigte Geometrie unterstützt, sodass eine gerade und stabile Reihenverdrahtung gewährleistet ist.
Sicherheit und Normkonformität
WAGO legt höchsten Wert auf die Sicherheit seiner Produkte. Die 745-804 Leiterplattenklemme erfüllt zahlreiche internationale Normen und Standards, darunter VDE und UL. Die Nennspannung von 250 V und der Nennstrom von 17,5 A in Verbindung mit der Isolierstoffgruppe III gewährleisten eine hohe elektrische Sicherheit für eine Vielzahl von Anwendungen. Die blaue Farbgebung ist nicht nur ein Designelement, sondern dient auch der schnellen Identifikation und entspricht gängigen Kennzeichnungsvorschriften, um Verwechslungen bei der Installation zu vermeiden und die Fehlersuche zu erleichtern.
FAQ – Häufig gestellte Fragen zu WAGO 745-804 – Leiterplattenklemme, anreihbar, RM 5, blau
Welche Leiterquerschnitte können mit der WAGO 745-804 angeschlossen werden?
Die WAGO 745-804 Leiterplattenklemme ist für den Anschluss von flexiblen und starren Leitern mit einem Querschnitt von 0,08 mm² bis 2,5 mm² ausgelegt. Dies deckt eine breite Palette von Anforderungen in der Elektronik und Automation ab.
Ist die WAGO 745-804 für den Einsatz in Umgebungen mit starken Vibrationen geeignet?
Ja, die CAGE CLAMP® Anschlusstechnik von WAGO ist speziell dafür konzipiert, auch unter starken Vibrationen und mechanischen Belastungen einen dauerhaft sicheren und klemmfesten Kontakt zu gewährleisten. Dies macht die Klemme ideal für den Einsatz in industriellen Umgebungen.
Was bedeutet die Angabe RM 5?
RM 5 steht für das Rastermaß von 5 mm. Dies bezeichnet den Abstand zwischen den Mittelpunkten zweier benachbarter Anschlussklemmen auf der Leiterplatte. Ein kleineres Rastermaß ermöglicht eine höhere Packungsdichte.
Kann die Klemme ohne Löten auf der Leiterplatte befestigt werden?
Nein, die WAGO 745-804 ist als Leiterplattenklemme konzipiert, die durch Löten direkt auf der Leiterplatte montiert wird. Die Anschlusstechnik bezieht sich auf die Drahtverbindung innerhalb der Klemme.
Ist die blaue Farbe der Klemme nur ästhetisch oder hat sie eine funktionale Bedeutung?
Die blaue Farbe hat sowohl eine ästhetische als auch eine funktionale Bedeutung. Sie dient der optischen Unterscheidung und Kennzeichnung von Stromkreisen, was die Installation und Wartung erleichtert und zur Vermeidung von Fehlern beiträgt.
Welche Temperaturbeständigkeit weist die WAGO 745-804 auf?
Die Leiterplattenklemme ist für einen Dauerbetriebstemperaturbereich von -60 °C bis +105 °C ausgelegt. Diese hohe thermische Belastbarkeit ermöglicht den Einsatz in verschiedensten Umgebungsbedingungen.
Wie viele Anschlüsse hat eine einzelne WAGO 745-804 Klemme?
Jede einzelne WAGO 745-804 Klemme verfügt über einen Anschluss pro Pol für einen Leiter. Da es sich um eine einreihige Klemme handelt, ist die Anzahl der Anschlusspunkte pro Ebene eins.
