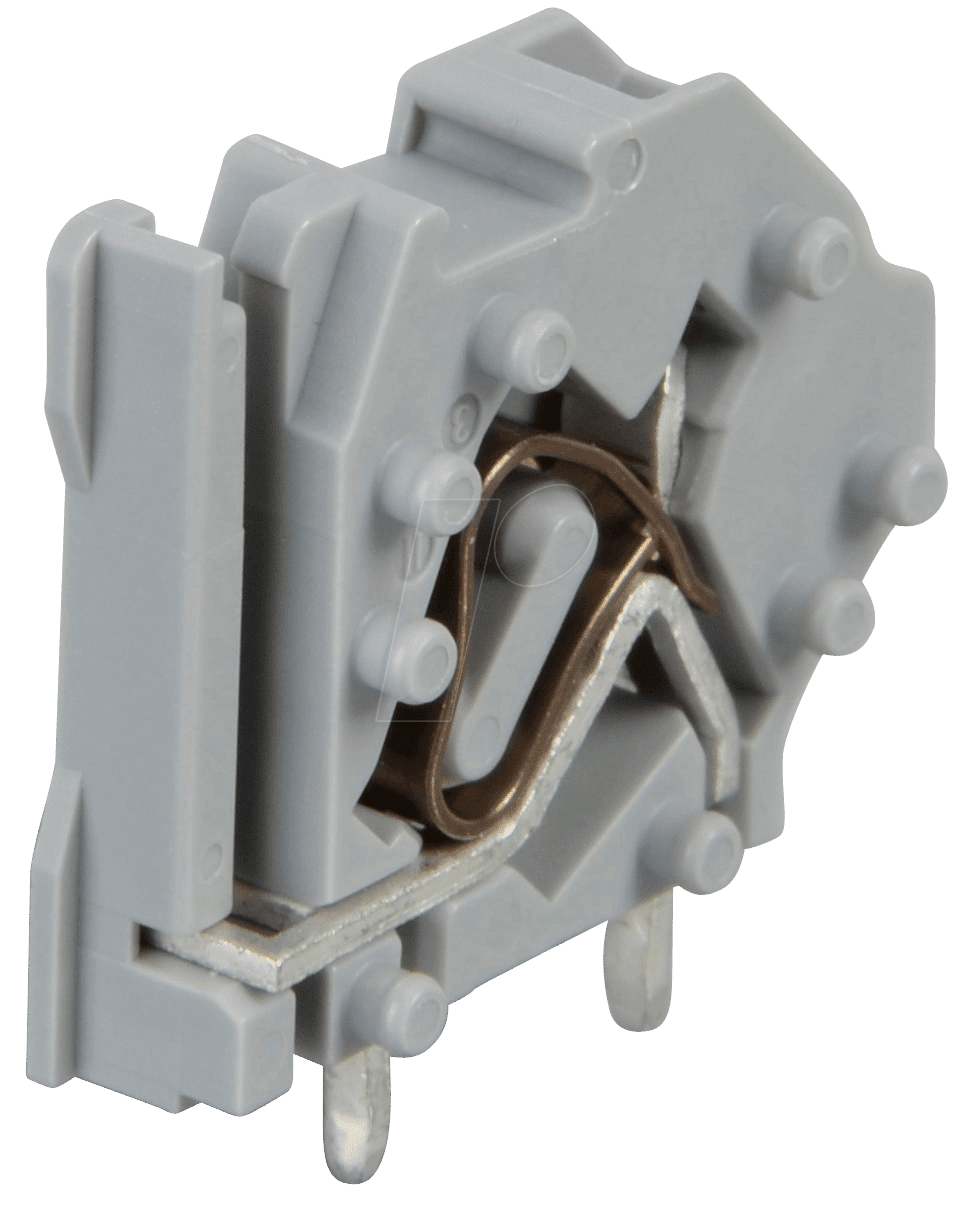

Präzise und Sichere Verbindungstechnik: Die WAGO 745-801 Leiterplattenklemme
Für Entwickler und Ingenieure, die höchste Zuverlässigkeit und Flexibilität in der Leiterplattenbestückung benötigen, bietet die WAGO 745-801 Leiterplattenklemme die ideale Lösung zur sicheren und effizienten Verdrahtung. Diese anreihbare Klemme mit einem Rastermaß von 5 mm in dezentem Grau minimiert Montageaufwand und maximiert die elektrische Integrität Ihrer Schaltungen, selbst unter anspruchsvollen Umgebungsbedingungen.
Maximale Anreihbarkeit und Platzersparnis
Die WAGO 745-801 Leiterplattenklemme wurde entwickelt, um Ihren Platz auf der Leiterplatte optimal zu nutzen und gleichzeitig eine skalierbare Verdrahtungslösung zu ermöglichen. Ihre modulare Bauweise erlaubt die nahezu unbegrenzte Aneinanderreihung mehrerer Klemmen, was eine flexible Anpassung an unterschiedlichste Schaltungsgrößen und Komplexitätsgrade erlaubt. Dies ist ein entscheidender Vorteil gegenüber starren oder weniger flexiblen Verbindungselementen, die oft zu Kompromissen bei der Platzierung oder der Anzahl der Anschlusspunkte führen.
- Flexible Skalierbarkeit: Aneinanderreihbar für beliebige Kanalanzahl.
- Effiziente Raumnutzung: Kompaktes Design mit einem Rastermaß von 5 mm.
- Reduzierter Montageaufwand: Schnelle und einfache Installation durch einfaches Ineinanderstecken.
- Optimierte Schaltungsdichte: Ermöglicht engere Bestückung auf der Leiterplatte.
Robustheit und Langlebigkeit für anspruchsvolle Umgebungen
Die WAGO 745-801 Leiterplattenklemme zeichnet sich durch ihre herausragende Materialqualität und Verarbeitung aus, die eine lange Lebensdauer und zuverlässige Funktion auch in industriellen oder Umgebungsbedingungen mit erhöhter mechanischer Belastung oder Temperaturschwankungen garantiert. Im Gegensatz zu weniger robusten Alternativen, die anfällig für Korrosion oder mechanische Beschädigung sind, setzt WAGO auf bewährte Materialien, die eine konstant hohe Leitfähigkeit und Isolationssicherheit gewährleisten.
- Hohe Temperaturbeständigkeit: Geeignet für einen breiten Betriebstemperaturbereich.
- Korrosionsbeständig: Gefertigt aus Materialien, die aggressiven Medien widerstehen.
- Mechanische Stabilität: Robuste Konstruktion für dauerhafte Verbindungssicherheit.
- UV-Beständigkeit: Farbechtheit und Materialintegrität auch bei Sonneneinstrahlung.
Einfache und Sichere Handhabung mit bewährter WAGO-Technik
Die Bedienung der WAGO 745-801 Leiterplattenklemme ist denkbar einfach und effizient. Die bewährte WAGO-Anschlusstechnik sorgt für eine zugfeste und sichere elektrische Verbindung ohne die Notwendigkeit von Werkzeugen wie Schraubenziehern für den Anschluss. Dies reduziert nicht nur die Fehleranfälligkeit während der Montage, sondern spart auch wertvolle Zeit im Produktionsprozess. Im Vergleich zu klassischen Schraubklemmen, bei denen ein Nachziehen oft erforderlich ist, bietet die WAGO-Technik eine wartungsfreie und zuverlässige Verbindung, die sich selbst unter Vibrationen nicht löst.
- Werkzeuglose Verdrahtung: Schnelle und sichere Anschlussmechanik.
- Zugfeste Verbindungen: Minimiert das Risiko von losen Drähten.
- Fehlerreduktion: Vereinfachter Anschluss verringert Montagefehler.
- Wartungsfrei: Nach dem Anschluss ist kein Nachziehen erforderlich.
Technische Spezifikationen und Leistungsmerkmale
Die WAGO 745-801 Leiterplattenklemme ist präzise gefertigt, um höchste Standards in der Elektronikfertigung zu erfüllen. Mit einem Rastermaß von 5 mm bietet sie eine ideale Balance zwischen Anschlusspunktdichte und handhabbarer Größe für die meisten Leiterplattenanwendungen. Die durchdachte Konstruktion berücksichtigt die Anforderungen an Isolationsspannung und Strombelastbarkeit, was sie zu einer verlässlichen Wahl für eine Vielzahl von Projekten macht.
- Rastermaß: 5 mm für optimierte Leiterplattengröße.
- Farbe: Grau, ein neutraler Ton, der sich gut in verschiedene Designkontexte einfügt.
- Montageart: Anreihbar, ermöglicht modulare Erweiterungen.
- Anzahl der Anschlusspunkte: Variabel je nach anreihbarer Anzahl.
- Nennspannung: Ausgelegt für typische Anwendungen im Elektronikbereich.
- Nennstrom: Spezifikationen für sichere Stromübertragung.
Anwendungsbereiche: Wo die WAGO 745-801 glänzt
Die Vielseitigkeit der WAGO 745-801 Leiterplattenklemme eröffnet ein breites Spektrum an Einsatzmöglichkeiten in verschiedensten Branchen und Anwendungsbereichen. Ihre Robustheit und einfache Handhabung machen sie zur bevorzugten Wahl für professionelle Anwendungen, bei denen Zuverlässigkeit und Effizienz im Vordergrund stehen. Sie ist eine unverzichtbare Komponente in der industriellen Automatisierung, der Gebäudetechnik, der Mess- und Regeltechnik sowie in der Entwicklung von Prototypen und Serienprodukten.
- Industrielle Automatisierung: Anbindung von Sensoren, Aktoren und Steuerungen an Leiterplatten.
- Gebäudetechnik: Integration von Beleuchtungssteuerungen, Heizungs-, Lüftungs- und Klimatechnik.
- Mess- und Regeltechnik: Präzise Signalübertragung in Prüf- und Überwachungsgeräten.
- Fahrzeugtechnik: Zuverlässige Verbindungen in Bordelektronik und Steuergeräten.
- Prototypenentwicklung: Schnelle und flexible Verdrahtung bei der Erprobung neuer Schaltungen.
- Serienfertigung: Effiziente und kostengünstige Montage in der Massenproduktion.
Hochwertige Materialien für kompromisslose Leistung
Die Auswahl der richtigen Materialien ist entscheidend für die Leistung und Langlebigkeit von elektrischen Verbindungselementen. Die WAGO 745-801 Leiterplattenklemme setzt auf hochwertige Kunststoffe und leitfähige Metalle, die eine optimale elektrische und mechanische Integrität gewährleisten. Der Gehäusewerkstoff ist typischerweise ein flammgeschützter Thermoplast wie Polyamid (PA), der eine ausgezeichnete elektrische Isolation, hohe Temperaturbeständigkeit und mechanische Festigkeit bietet. Die Kontakte bestehen aus einer Kupferlegierung, die eine geringe Übergangswiderstand und Korrosionsbeständigkeit aufweist, was für eine zuverlässige Stromübertragung unerlässlich ist.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktname | WAGO 745-801 Leiterplattenklemme |
| Typ | Leiterplattenklemme, anreihbar |
| Rastermaß | 5 mm |
| Farbe | Grau |
| Gehäusematerial | Flammgeschützter Thermoplast (z.B. Polyamid), hohe Beständigkeit gegen Wärme und chemische Einflüsse. |
| Kontaktmaterial | Hochleitfähige Kupferlegierung, optimiert für geringen Übergangswiderstand und Korrosionsschutz. |
| Montage | Direkte Montage auf Leiterplatten (Löten erforderlich für finale Verbindung mit der Platine), Klemmen sind untereinander anreihbar. |
| Nennspannung / Nennstrom | Ausgelegt für Standardanwendungen in der Elektronik, genaue Werte sind produktspezifischen Datenblättern zu entnehmen. |
| Umgebungstemperatur (Betrieb) | Breiter Betriebstemperaturbereich, geeignet für industrielle Anwendungen. |
| Schutzart (bei korrekter Montage) | Bietet zuverlässigen Schutz gegen zufälliges Berühren leitender Teile. |
Optimierte elektrische Leistung und Signalintegrität
Die elektrische Verbindung ist das Herzstück jeder Schaltung, und die WAGO 745-801 Leiterplattenklemme ist darauf ausgelegt, eine optimale Signalintegrität und sichere Stromübertragung zu gewährleisten. Das geringe Rastermaß von 5 mm ermöglicht eine hohe Anschlussdichte auf der Leiterplatte, ohne die Signalqualität zu beeinträchtigen. Die verwendeten Kontaktmaterialien zeichnen sich durch niedrige Übergangswiderstände aus, was zu minimalen Energieverlusten und einer zuverlässigen Signalübertragung führt. Dies ist besonders wichtig in Anwendungen, die empfindliche Signale verarbeiten oder hohe Ströme führen, wo unerwünschte Widerstände zu Fehlfunktionen oder Überhitzung führen könnten.
Konformität und Sicherheit nach Industriestandards
WAGO Produkte sind bekannt für ihre hohe Qualität und die Einhaltung internationaler Sicherheits- und Qualitätsstandards. Die 745-801 Leiterplattenklemme ist kein Ausnahme und wird unter strengen Qualitätskontrollen gefertigt, um die Einhaltung relevanter Normen wie UL, VDE oder CE zu gewährleisten. Dies gibt Ihnen die Gewissheit, dass die Komponente sicher und zuverlässig in Ihren elektronischen Geräten eingesetzt werden kann, was für die Zulassung und den Verkauf Ihrer Produkte unerlässlich ist.
FAQ – Häufig gestellte Fragen zu WAGO 745-801 – Leiterplattenklemme, anreihbar, RM 5, grau
Wie wird die WAGO 745-801 Leiterplattenklemme auf der Leiterplatte befestigt?
Die Leiterplattenklemme wird typischerweise durch Anlöten der Kontaktfahnen direkt auf die Leiterplatte montiert. Dies gewährleistet eine mechanisch stabile und elektrisch leitende Verbindung mit dem Kupferpfad der Platine.
Ist die WAGO 745-801 Klemme für alle Drahtquerschnitte geeignet?
Die genauen Spezifikationen für zulässige Drahtquerschnitte entnehmen Sie bitte dem Produktdatenblatt. WAGO Klemmen sind jedoch generell für eine breite Palette von flexiblen und starren Leitern mit typischen Querschnitten für Elektronikanwendungen ausgelegt.
Wie kann ich mehrere WAGO 745-801 Klemmen miteinander verbinden?
Die Klemmen sind so konzipiert, dass sie durch einfaches Zusammenstecken nebeneinander platziert werden können, um eine durchgängige Reihe von Anschlusspunkten zu schaffen. Dies ermöglicht eine einfache und flexible Erweiterung der Kanalanzahl.
Welche Vorteile bietet die anreihbare Bauweise gegenüber einer festen Klemme?
Die anreihbare Bauweise ermöglicht eine maximale Flexibilität bei der Dimensionierung der benötigten Anschlusspunkte. Sie können exakt die Anzahl an Klemmen aneinanderreihen, die Sie für Ihre spezifische Anwendung benötigen, anstatt sich auf eine vordefinierte feste Anzahl beschränken zu müssen.
In welchen Farben ist die WAGO 745-801 Leiterplattenklemme erhältlich?
Die hier beschriebene Variante ist in der Farbe Grau verfügbar, was eine neutrale und professionelle Optik bietet.
Ist die WAGO 745-801 Klemme für den Einsatz in rauen Umgebungen geeignet?
Ja, die Klemme ist aus robusten, hochwertigen Materialien gefertigt, die eine hohe Beständigkeit gegen Temperatur, Feuchtigkeit und mechanische Belastungen aufweisen und somit auch für anspruchsvolle industrielle Umgebungen geeignet ist.
Bietet WAGO Zubehör für die 745-801 Leiterplattenklemme an?
WAGO bietet eine breite Palette an Zubehör, wie z.B. Markierungsmöglichkeiten oder Gehäuse, die die Funktionalität und Handhabung der Klemmen erweitern können. Detaillierte Informationen finden Sie im Produktkatalog.
