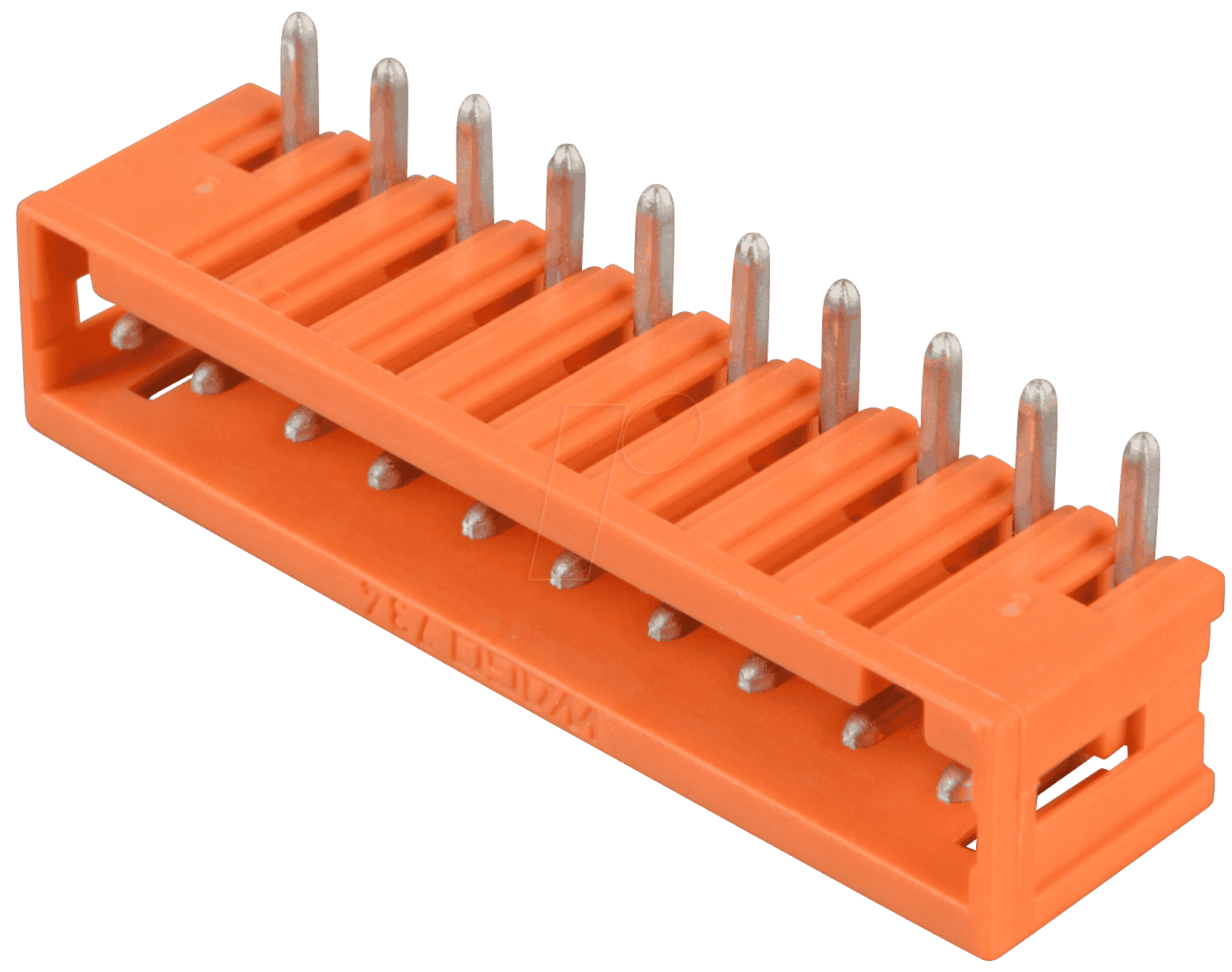

WAGO 734-270 – Print-Stiftleiste, Mini, RM 3,81, gewinkelt, 10-polig: Präzision für Ihre Elektronikprojekte
Suchen Sie nach einer zuverlässigen und platzsparenden Lösung für die Verbindung von Leiterplatten in anspruchsvollen Elektronikanwendungen? Die WAGO 734-270 Print-Stiftleiste, Mini, mit einem Rastermaß von 3,81 mm und 10 Polen, ist die ideale Wahl für Entwickler und Hersteller, die höchste Anforderungen an Präzision, Stabilität und Effizienz stellen. Diese gewinkelte Stiftleiste ermöglicht eine kompakte und sichere Signalübertragung, selbst in Umgebungen mit begrenztem Bauraum, und löst das Problem der zuverlässigen elektrischen Verbindung auf engstem Raum.
Unübertroffene Zuverlässigkeit und Präzision
Die WAGO 734-270 Serie steht für herausragende Qualität und durchdachtes Design, das sich in der Praxis bewährt. Gegenüber Standardlösungen bietet diese Print-Stiftleiste signifikante Vorteile durch ihre optimierte Konstruktion und die bewährte WAGO-Technologie. Die präzise Fertigung gewährleistet eine exakte Passform und eine stabile mechanische sowie elektrische Verbindung, die für die Langlebigkeit und Funktionalität Ihrer Geräte unerlässlich ist. Die Mini-Bauform mit einem Rastermaß von 3,81 mm maximiert die Packungsdichte auf Ihrer Leiterplatte, ohne Kompromisse bei der Signalintegrität einzugehen.
Hauptvorteile der WAGO 734-270 Print-Stiftleiste
- Kompaktes Design: Das Mini-Format und das geringe Rastermaß von 3,81 mm ermöglichen eine hohe Packungsdichte, ideal für platzkritische Anwendungen.
- Gewinkelte Ausführung: Erleichtert die direkte Verdrahtung und Montage auf der Leiterplatte, optimiert den Einbau in Gehäuse.
- Hohe Kontaktsicherheit: Die bewährte WAGO-Klemmtechnik sorgt für dauerhaft zuverlässige elektrische Verbindungen, auch unter Vibrationseinfluss.
- Robuste Konstruktion: Hochwertige Materialien garantieren Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Einfache Montage: Die Stiftleiste lässt sich unkompliziert auf der Leiterplatte positionieren und verlöten.
- Zehn Pole: Bietet ausreichend Anschlusspunkte für vielseitige Schaltungsdesigns und Signalübertragungen.
- Industriestandard-Konformität: Erfüllt etablierte Normen für elektrische Verbindungsbauteile.
Technische Spezifikationen und Konstruktionsmerkmale
Die WAGO 734-270 Print-Stiftleiste, Mini, RM 3,81, gewinkelt, 10-polig, zeichnet sich durch ihre sorgfältig ausgewählten Materialien und die durchdachte Konstruktion aus, die auf maximale Leistung und Zuverlässigkeit ausgelegt ist. Die Gewinkeltheit der Pins ermöglicht eine effiziente Verdrahtung im 90-Grad-Winkel zur Leiterplatte, was besonders in Gehäusen mit begrenztem Platzangebot von Vorteil ist. Das Rastermaß von 3,81 mm ist ein etablierter Industriestandard, der eine hohe Kompatibilität mit vielen Leiterplatten-Designs und anderen Komponenten gewährleistet. Die 10-polige Ausführung bietet eine flexible Konfiguration für eine Vielzahl von Schaltungen.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Produktserie | 734-270 |
| Typ | Print-Stiftleiste, Mini |
| Rastermaß (RM) | 3,81 mm |
| Polzahl | 10 |
| Ausführung | Gewinkelt |
| Anschlussart | Lötkontakt für Leiterplattenmontage |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff, UL94-V0 klassifiziert für Flammwidrigkeit und Selbstverlöschung. Dies gewährleistet Sicherheit in elektrischen Systemen und widersteht thermischer Belastung. |
| Kontakte | Verzinntes Kupfer, optimiert für ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit. Die Verzinnung bietet eine stabile Oberfläche für zuverlässige Lötverbindungen und schützt vor Oxidation. |
| Betriebstemperatur | Von -40 °C bis +105 °C. Ermöglicht den zuverlässigen Einsatz in einem breiten Spektrum von Umgebungsbedingungen, von tiefen Temperaturen bis hin zu erhöhter Wärmeexposition. |
| Nennstrom | Bis zu 6 A (abhängig von der Leiterplattendicke und den Lötkontakten). Gewährleistet eine robuste Strombelastbarkeit für typische Anwendungen im Bereich der Kleinleistungs-Elektronik. |
| Nennspannung | Bis zu 160 V. Bietet ausreichend Spielraum für diverse Spannungsbereiche in elektronischen Schaltungen. |
| Isolationswiderstand | ≥ 109 Ω. Deutet auf eine hohe elektrische Isolation hin, minimiert das Risiko von Kriechströmen und Kurzschlüssen. |
| Schutzart | Je nach Anwendung und Einbau, typischerweise nicht direkt bewertet, aber die robusten Materialien tragen zur Widerstandsfähigkeit bei. |
| Zulassungen | UL, CSA, VDE. Konformität mit internationalen Sicherheitsstandards unterstreicht die Zuverlässigkeit und Qualität des Produkts für globale Märkte. |
Einsatzgebiete und Anwendungsszenarien
Die WAGO 734-270 Print-Stiftleiste, Mini, RM 3,81, gewinkelt, 10-polig, ist ein vielseitiger Baustein für eine breite Palette von elektronischen Geräten und Systemen. Ihre kompakte Bauweise und die zuverlässige Verbindungstechnik prädestinieren sie für den Einsatz in Bereichen, in denen Platzbeschränkungen und hohe Anforderungen an die Signalintegrität im Vordergrund stehen. Typische Anwendungen finden sich in der Automatisierungstechnik, wo sie zur Signalübertragung zwischen Steuerungen und Sensoren/Aktoren eingesetzt wird. Im Maschinenbau dient sie zur Verbindung von Steuerungselementen und Schnittstellen. Auch in der Unterhaltungselektronik, bei Mess- und Regelgeräten oder in der Medizintechnik findet diese Print-Stiftleiste aufgrund ihrer Zuverlässigkeit und präzisen Ausführung Anwendung.
Die gewinkelte Ausführung ist besonders vorteilhaft für die Integration in Gehäuse, bei denen die Leiterplatte parallel zur Gehäusewand montiert wird. Dies ermöglicht eine saubere und effiziente Kabelführung und spart wertvollen Bauraum. Die robuste Konstruktion gewährleistet auch in industriellen Umgebungen mit Vibrationen und Temperaturschwankungen eine stabile und dauerhafte Funktion. Die präzise gefertigten Lötkontakte sorgen für eine sichere und langlebige Verbindung auf der Leiterplatte, die auch nach vielen Ladezyklen oder mechanischen Belastungen ihre Integrität behält.
Bei der Auswahl von Verbindungsbauteilen ist die Einhaltung von Industriestandards von entscheidender Bedeutung. Die WAGO 734-270 Serie erfüllt diese Anforderungen, was sie zu einer vertrauenswürdigen Wahl für professionelle Entwickler macht, die auf Qualität und Sicherheit Wert legen. Die Verwendung von halogenfreien Materialien im Gehäuse und die hohe Isolation tragen zusätzlich zur Einhaltung strenger Umwelt- und Sicherheitsvorschriften bei, was besonders in empfindlichen Anwendungsbereichen wie der Medizintechnik oder der Umweltüberwachung relevant ist.
Die 10-polige Konfiguration bietet eine gute Balance zwischen Anzahl der Anschlüsse und der Größe der Stiftleiste. Dies ermöglicht eine detaillierte Signalaufteilung für komplexe Schaltungen, ohne dass die Platine unnötig überladen wird. Die Möglichkeit, die Stiftleiste mit verschiedenen Steckverbindern aus der WAGO 734 Serie zu kombinieren, eröffnet zusätzliche Flexibilität im Systemdesign. Dies schafft ein durchgängiges System für die Signalverbindung, das von der Leiterplatte bis zum Endgerät reicht.
