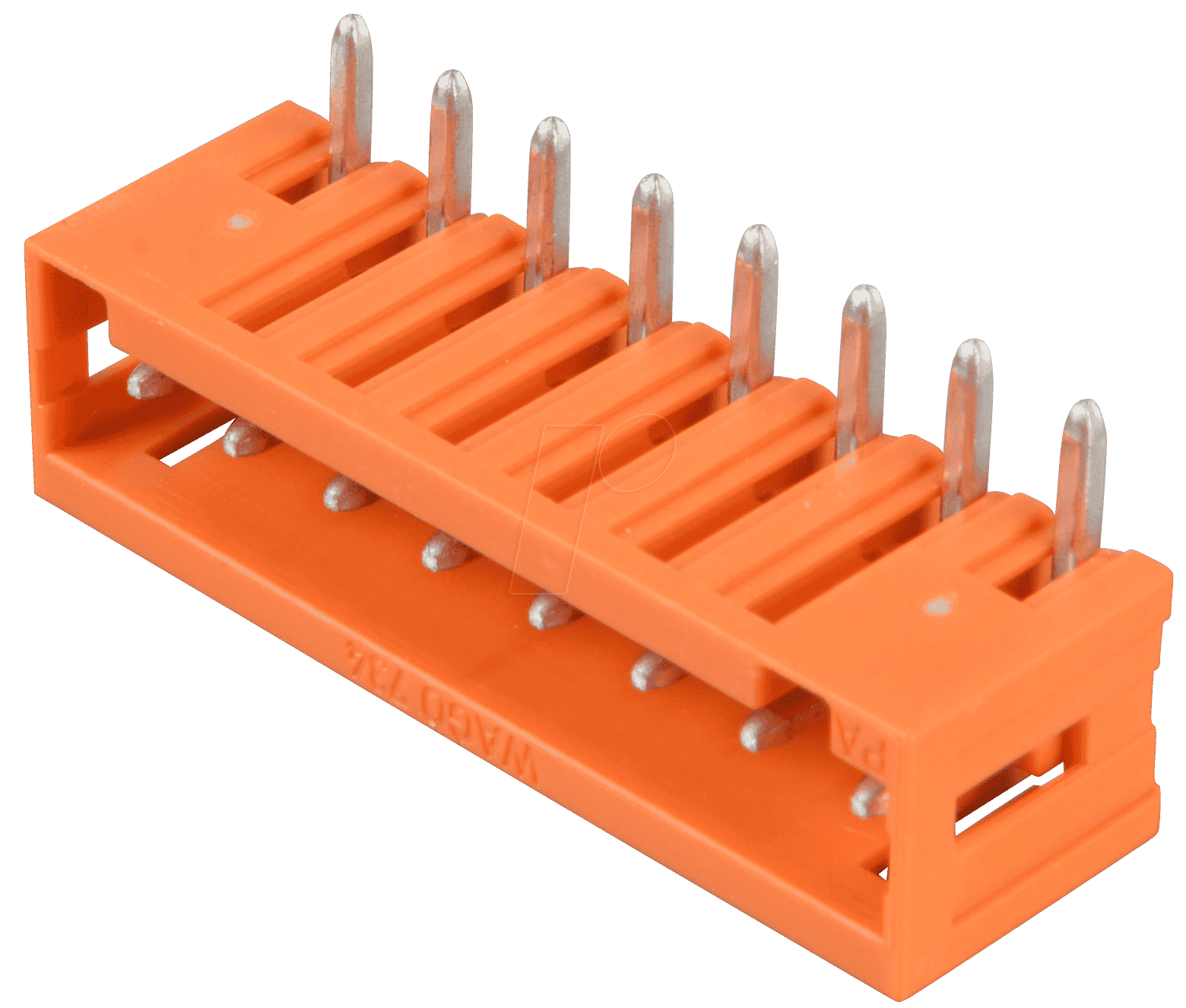

Perfekte Verbindungslösung für anspruchsvolle Leiterplattenmontagen: WAGO 734-268 Print-Stiftleiste
Suchen Sie nach einer zuverlässigen und platzsparenden Lösung zur Verbindung von Kabeln mit Ihrer Leiterplatte, insbesondere in Anwendungen mit begrenztem Bauraum? Die WAGO 734-268 Print-Stiftleiste, Mini, mit einem Rastermaß von 3,81 mm und einer gewinkelten Bauform für 8 Pole, ist die ideale Wahl für Ingenieure, Entwickler und Techniker, die höchste Ansprüche an Präzision, Sicherheit und Effizienz stellen. Dieses Präzisionsbauteil ermöglicht eine stabile und sichere elektrische Verbindung und optimiert gleichzeitig die Installation auf der Platine.
WAGO 734-268: Überlegene Konnektivität und Effizienz
Im Vergleich zu herkömmlichen Lötanschlüssen oder weniger spezialisierten Stiftleisten bietet die WAGO 734-268 Print-Stiftleiste signifikante Vorteile. Ihre kompakte Bauweise („Mini“) minimiert den Platzbedarf auf der Leiterplatte, was besonders in der Miniaturisierung moderner Elektronikgeräte von entscheidender Bedeutung ist. Das präzise Rastermaß von 3,81 mm gewährleistet eine hohe Kontaktdichte, während die gewinkelte Ausführung eine saubere und organisierte Kabelführung ermöglicht, was die Montage und Wartung vereinfacht. Die integrierte WAGO-Klemmtechnik steht für bewährte Zuverlässigkeit und schnelle, werkzeuglose Verdrahtung, was die Durchsatzraten in der Produktion signifikant erhöht und menschliche Fehler minimiert.
Präzisionsgefertigt für höchste Ansprüche
Die WAGO 734-268 ist das Ergebnis jahrzehntelanger Erfahrung in der Entwicklung von Verbindungstechnik. Jedes Detail ist darauf ausgelegt, maximale Leistung und Langlebigkeit zu gewährleisten. Die Materialauswahl, die Fertigungspräzision und das durchdachte Design machen diese Print-Stiftleiste zu einer Investition in die Zuverlässigkeit Ihrer elektronischen Systeme.
Konstruktion und Vorteile im Detail
- Kompakte Bauweise: Das „Mini“-Format reduziert den Platzbedarf auf der Leiterplatte erheblich, was für das Design kompakter und leichter Geräte unerlässlich ist.
- Optimiertes Rastermaß: Mit 3,81 mm Rastermaß ermöglicht die Stiftleiste eine hohe Kontaktdichte und effiziente Nutzung der Platinenfläche.
- Gewinkelte Ausführung: Die 90-Grad-Winkelung erleichtert die Anbindung von Kabeln und sorgt für eine ordentliche, platzsparende Verlegung in Gehäusen.
- 8-polige Konfiguration: Bietet ausreichende Anschlussmöglichkeiten für eine Vielzahl von Applikationen ohne überdimensionierte Komponenten.
- Robuste WAGO-Anschlusstechnik: Garantiert eine sichere und dauerhafte elektrische Verbindung, die Vibrationen und Temperaturschwankungen standhält.
- Werkzeuglose Verdrahtung: Reduziert Montagezeit und -kosten und minimiert das Risiko von Beschädigungen an Kabeln oder Anschlüssen.
- Hohe elektrische Belastbarkeit: Ausgelegt für zuverlässige Signalübertragung und Stromversorgung in industriellen und kommerziellen Umgebungen.
- Hervorragende Lötbarkeit: Die Anschlussstifte sind für eine optimale Lötverbindung auf der Leiterplatte konzipiert.
Technische Spezifikationen und Produktmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Hersteller | WAGO |
| Modellnummer | 734-268 |
| Bauform | Mini, gewinkelt |
| Anzahl der Pole | 8 |
| Rastermaß | 3,81 mm |
| Anschlussart (Leiterplatte) | Lötanschluss (Steckkontakte auf Platine) |
| Anschlussart (Kabel) | Federklemme (Push-in-Technologie) |
| Material des Gehäuses | Hochleistungspolyamid (PA); Flammschutzmittel-frei, UV-beständig |
| Material der Kontakte | Kupferlegierung, verzinnt/vernickelt (je nach spezifischer Ausführung, aber für beste Leitfähigkeit und Korrosionsbeständigkeit optimiert) |
| Nennspannung | 320 V (gemäß EN 60664-1) |
| Nennstrom | 10 A (bei 2,5 mm² Leiterquerschnitt) |
| Max. Leiterquerschnitt | 2,5 mm² (eindrähtig); 1,5 mm² (mehrdrähtig) |
| Betriebstemperaturbereich | -40 °C bis +105 °C |
| Schutzart | IP20 (bei gestecktem Zustand, je nach Gehäuse) |
| Zulassungen | UL, CSA, VDE (typische Zulassungen für WAGO-Produkte in diesem Segment) |
| Montageart | Durchsteckmontage (THT) auf Leiterplatte |
| Farbe | Grau (typisch für WAGO-Gehäuse) |
Einsatzmöglichkeiten und Anwendungsbereiche
Die WAGO 734-268 Print-Stiftleiste ist prädestiniert für eine breite Palette von Anwendungen, bei denen Zuverlässigkeit, Platzersparnis und eine effiziente Montage entscheidend sind. Dies umfasst:
- Industrielle Automatisierung: Steuerungsmodule, Sensorik, Aktuatorik und Schnittstellen in Fertigungsanlagen.
- Gebäudeautomation: Steuerungssysteme für Heizung, Lüftung, Klima (HLK), Beleuchtung und Sicherheitstechnik.
- Energieerzeugung und -verteilung: Anschluss von Sensoren und Überwachungseinheiten in Solaranlagen, Windkraftanlagen oder Schaltanlagen.
- Medizintechnik: Geräte für Diagnostik, Überwachung und Therapie, bei denen höchste Zuverlässigkeit gefordert ist.
- Mess- und Regeltechnik: Anschluss von Messwertaufnehmern und Stellgliedern in anspruchsvollen Prozessumgebungen.
- Prototypenentwicklung und Kleinserien: Flexibel einsetzbar für schnelle und robuste Verdrahtungslösungen.
- Automotive-Anwendungen (nicht direkt im Motorraum, aber in Elektronikboxen/Infotainment): Einsatz in Elektronikmodulen, die eine kompakte und zuverlässige Signalübertragung erfordern.
Die gewinkelte Ausführung macht sie besonders geeignet für Anwendungen, bei denen Kabel horizontal von der Platine weggeführt werden müssen, was eine ästhetische und funktionale Optimierung des Gesamtdesigns ermöglicht.
Der WAGO-Vorteil: Konsequente Qualität und Innovation
WAGO steht seit Jahrzehnten für innovative und qualitativ hochwertige Verbindungstechnik. Die 734-Serie baut auf dieser Tradition auf und bietet eine Lösung, die:
- Zeitersparnis: Die Push-in-Anschlusstechnik ermöglicht eine blitzschnelle und werkzeuglose Verdrahtung, was die Montagezeit drastisch reduziert.
- Fehlerminimierung: Klare mechanische Führung und einfache Handhabung reduzieren das Risiko von Verdrahtungsfehlern.
- Platzoptimierung: Die kompakte Bauweise ist ideal für moderne, miniaturisierte Elektronik.
- Zuverlässigkeit: Die Federspanntechnik sorgt für eine konstante und sichere Kontaktkraft über die gesamte Lebensdauer des Produkts.
- Robustheit: Hochwertige Materialien gewährleisten den Einsatz auch unter anspruchsvollen Umgebungsbedingungen.
FAQ – Häufig gestellte Fragen zu WAGO 734-268 – Print-Stiftleiste, Mini, RM 3,81, gewinkelt, 8-polig
Kann ich mit der WAGO 734-268 auch Litzenkabel anschließen?
Ja, die WAGO 734-268 ist für den Anschluss von Litzenkabeln mit geeigneten Querschnitten ausgelegt. Die Push-in-Anschlusstechnik von WAGO ermöglicht dabei eine einfache und sichere Verbindung auch von flexiblen Leitern.
Welche Leiterquerschnitte werden von der WAGO 734-268 unterstützt?
Die Stiftleiste unterstützt maximal einen Leiterquerschnitt von 2,5 mm² für eindrähtige Leiter und 1,5 mm² für mehrdrähtige Leiter. Dies deckt die meisten typischen Anwendungen im Bereich der Signal- und Kleinleistungsübertragung ab.
Ist die WAGO 734-268 für den Einsatz in rauen Umgebungen geeignet?
Mit einem Betriebstemperaturbereich von -40 °C bis +105 °C und der Verwendung von robusten Materialien wie Polyamid für das Gehäuse ist die WAGO 734-268 für eine Vielzahl von Umgebungsbedingungen ausgelegt. Die genaue Schutzart (typischerweise IP20) sollte im Kontext des Gesamtsystems betrachtet werden.
Wie wird die WAGO 734-268 auf der Leiterplatte befestigt?
Die WAGO 734-268 wird als Print-Stiftleiste mittels Durchsteckmontage (THT – Through-Hole Technology) auf der Leiterplatte verlötet. Die dafür vorgesehenen Pins werden durch vorgebohrte Löcher auf der Platine geführt und dort fixiert.
Was bedeutet das Rastermaß von 3,81 mm für meine Anwendung?
Ein Rastermaß von 3,81 mm ist ein gängiger Standard in der Elektronikindustrie für kompakte Steckverbinder. Es ermöglicht eine hohe Kontaktdichte auf der Leiterplatte, was bedeutet, dass Sie mehr Verbindungen auf kleinerem Raum unterbringen können, was insbesondere bei der Miniaturisierung von Geräten von Vorteil ist.
Bietet WAGO auch Varianten mit anderen Polzahlen oder Winkeln an?
WAGO bietet eine breite Palette von Print-Stiftleisten und Steckverbindern mit unterschiedlichen Polzahlen, Rastermaßen und Ausführungen (gewinkelt, gerade) an. Die 734-268 ist eine spezifische Konfiguration, aber es lohnt sich, das gesamte WAGO-Portfolio zu prüfen, um die optimale Lösung für Ihre spezifischen Anforderungen zu finden.
Welche Vorteile bietet die gewinkelte Ausführung der Stiftleiste?
Die gewinkelte Ausführung (typischerweise 90 Grad) der WAGO 734-268 erleichtert die saubere und platzsparende Verlegung der Kabel direkt von der Leiterplatte weg. Dies ist besonders in Gehäusen mit begrenztem Platzangebot von Vorteil und verbessert die Organisation und Wartbarkeit der elektrischen Installation.
