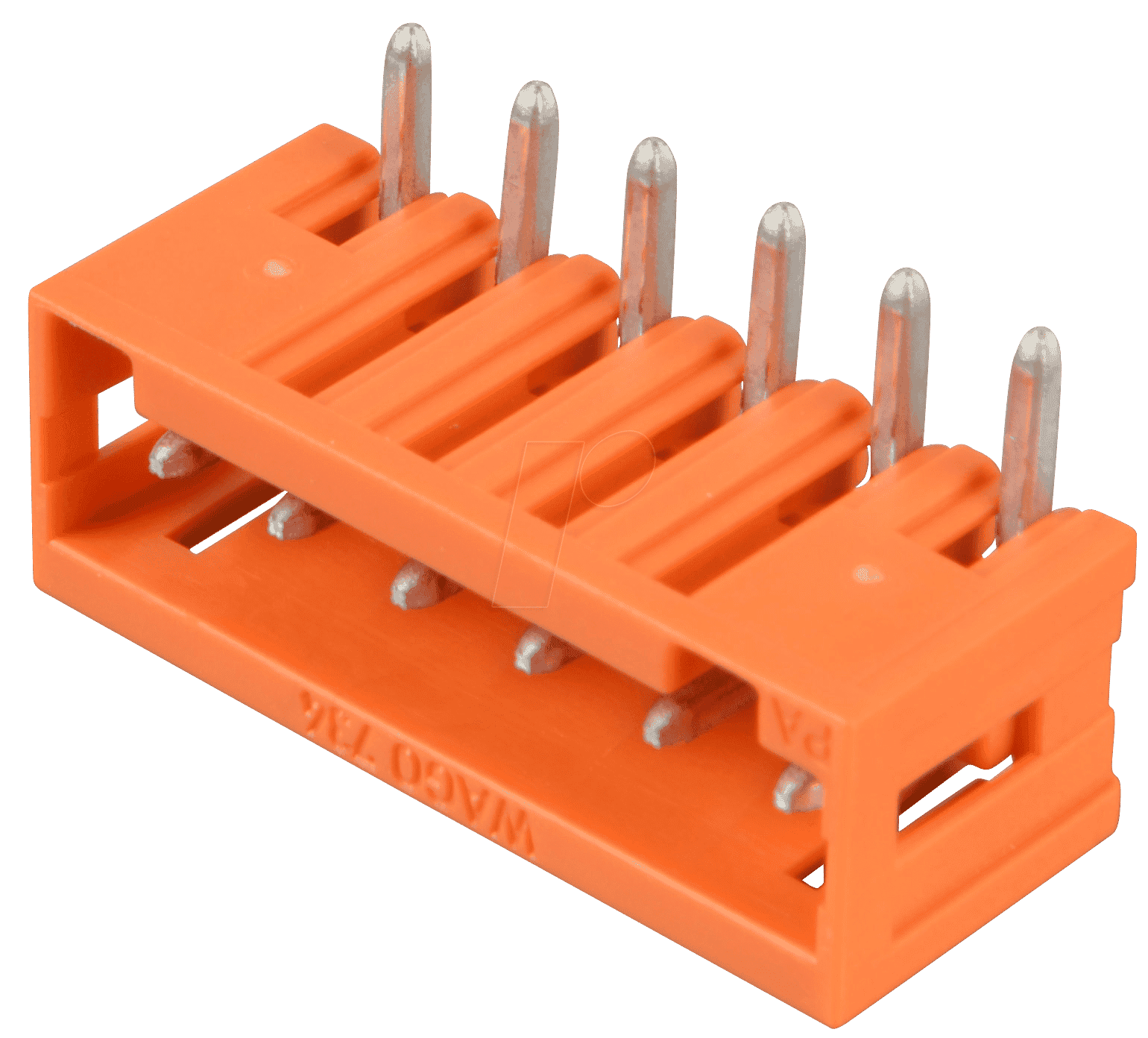

WAGO 734-266 – Präzisionsverbindung für anspruchsvolle Leiterplatten-Layouts
Wenn es um die zuverlässige und platzsparende elektrische Verbindung auf Leiterplatten geht, bietet die WAGO 734-266 Print-Stiftleiste die ideale Lösung. Speziell entwickelt für kompakte Anwendungen, wo jeder Millimeter zählt und eine stabile, gerichtete Anbindung erforderlich ist, ist diese 6-polige, gewinkelte Stiftleiste mit einem Rastermaß von 3,81 mm die überlegene Wahl für Ingenieure und Entwickler im Bereich der Elektronikfertigung, Automatisierungstechnik und industriellen Steuerungssysteme. Sie adressiert die Notwendigkeit einer präzisen Signalführung und einer sicheren mechanischen Befestigung, wo Standardlösungen an ihre Grenzen stoßen.
Überlegene Konnektivität und Design-Vorteile
Die WAGO 734-266 Print-Stiftleiste zeichnet sich durch ihr Miniatur-Design aus, das eine effiziente Raumnutzung auf der Leiterplatte ermöglicht, ohne Kompromisse bei der Leistungsfähigkeit oder Zuverlässigkeit einzugehen. Der gewinkelte Aufbau bietet eine entscheidende Flexibilität für das Routing von Kabeln und die Montage in Gehäusen, was sie von geraden Stiftleisten abhebt, die oft zu Einschränkungen im Montageprozess führen. Das präzise gefertigte Rastermaß von 3,81 mm gewährleistet eine hohe Kontaktdichte und Kompatibilität mit einer Vielzahl von Steckverbindern und Applikationen.
Hervorragende Leistung und Materialqualität
Die Auswahl der Materialien und die präzise Fertigung sind entscheidend für die Langlebigkeit und Zuverlässigkeit elektrischer Komponenten. Die WAGO 734-266 Print-Stiftleiste nutzt hochwertige Materialien, um eine dauerhaft sichere und verlustfreie Signalübertragung zu gewährleisten. Die Kontaktmaterialien sind so gewählt, dass sie Korrosion widerstehen und eine optimale Leitfähigkeit über einen weiten Temperaturbereich aufrechterhalten.
Hauptvorteile der WAGO 734-266 Print-Stiftleiste
- Kompaktes Miniatur-Design: Ermöglicht den Einsatz auf Leiterplatten mit begrenztem Bauraum.
- Gewinkelte Bauform: Optimiert die Kabeldurchführung und Montage, reduziert Platzbedarf im Gehäuse.
- Präzises Rastermaß (3,81 mm): Garantiert hohe Kontaktdichte und Kompatibilität mit Standard-Steckverbindern.
- Robuste Konstruktion: Gewährleistet mechanische Stabilität und Langlebigkeit auch unter anspruchsvollen Bedingungen.
- Hohe Kontaktzuverlässigkeit: Bietet eine sichere und verlustfreie elektrische Verbindung für kritische Signale.
- Einfache Lötbarkeit: Optimiert für gängige Lötverfahren auf Leiterplatten.
- Vielfältige Anwendungsmöglichkeiten: Ideal für Automatisierung, Messtechnik, Industrieelektronik und Signalverarbeitung.
Technische Spezifikationen und Konstruktionsmerkmale
Die WAGO 734-266 Print-Stiftleiste ist ein präzisionsgefertigtes Bauteil, das speziell für die Anforderungen moderner Elektronik entwickelt wurde. Ihre gewinkelte Form ist nicht nur ein Designmerkmal, sondern eine funktionale Notwendigkeit in vielen industriellen Umgebungen, wo die Ausrichtung der Kabel und die Zugentlastung eine wesentliche Rolle spielen. Mit sechs Polen bietet sie ausreichend Anschlussmöglichkeiten für komplexe Schaltungen, ohne die Leiterplatte übermäßig zu belasten.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Hersteller | WAGO |
| Modell | 734-266 |
| Polanzahl | 6-polig |
| Rastermaß | 3,81 mm |
| Bauform | Gewinkelt |
| Anschlussrichtung | Axial |
| Konfektionierung | Für Lötanschlüsse auf Leiterplatten |
| Gehäusematerial | Hochtemperatur-Kunststoff, UL94-V0 klassifiziert für Flammwidrigkeit |
| Kontaktmaterial | Verzinntes Kupfer oder verzinntes Messing für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Max. Strombelastbarkeit (pro Kontakt) | Entspricht den Spezifikationen des zugehörigen Steckverbinders, typischerweise im Bereich von 2-5 A bei entsprechender Lötverbindung und Leiterplattengestaltung. |
| Max. Spannung (Isolation) | Typischerweise 150-250 V AC/DC, abhängig von der Dicke der Isolation und dem spezifischen Steckverbinder-System. |
| Betriebstemperatur | -40 °C bis +105 °C, für zuverlässige Funktion in industriellen Umgebungen. |
| Montageart | Durchsteckmontage (Through-Hole) mit Lötanschluss. |
| Anwendungsbereiche | Industrielle Automatisierung, Steuerungstechnik, Messtechnik, Signalverarbeitung, Medizintechnik, Laborgeräte. |
Präzision in der Anwendung: Einsatzgebiete der WAGO 734-266
Die WAGO 734-266 Print-Stiftleiste ist ein kritischer Bestandteil in zahlreichen industriellen und professionellen Elektronikanwendungen, wo präzise und zuverlässige Verbindungen unerlässlich sind. Ihr Miniatur-Design und die gewinkelte Ausführung sind besonders vorteilhaft in Systemen mit hohem Integrationsgrad. In der Automatisierungstechnik ermöglicht sie die effiziente Anbindung von Sensoren, Aktoren und Steuergeräten an die Hauptplatine, oft unter beengten Platzverhältnissen.
In der Messtechnik und Laborgeräte-Entwicklung spielt die Signalintegrität eine überragende Rolle. Die 734-266 gewährleistet durch ihre hochwertige Konstruktion und das geringe Rastermaß eine präzise Übertragung sensibler Messwerte, selbst bei hohen Frequenzen. Die robuste Bauweise und die Materialbeständigkeit gegen Umwelteinflüsse machen sie zudem zur ersten Wahl für Anwendungen in rauen Industrieumgebungen, wie z.B. in der Prozesssteuerung oder im Maschinenbau.
Die gewinkelte Form erleichtert zudem das Kabelmanagement und die Montage von Steckverbindern auf der Rückseite von Bedienpanels oder in Gehäusen, was den Einbau und die Wartung von Geräten erheblich vereinfacht. Die Kompatibilität mit gängigen Stecksystemen mit 3,81 mm Rastermaß bietet ein Höchstmaß an Flexibilität bei der Systemintegration und erlaubt den Austausch von Komponenten ohne aufwendige Anpassungen.
FAQ – Häufig gestellte Fragen zu WAGO 734-266 – Print-Stiftleiste, Mini, RM 3,81, gewinkelt, 6-polig
Was sind die Hauptvorteile der gewinkelten Bauform gegenüber einer geraden Stiftleiste?
Die gewinkelte Bauform der WAGO 734-266 ermöglicht eine optimierte Kabeldurchführung und ein effizienteres Platzmanagement innerhalb eines Gehäuses. Dies erleichtert die Montage und die Verdrahtung, insbesondere in kompakten Geräten, und kann die Zugentlastung der Kabel verbessern.
Für welche Anwendungen ist das Rastermaß von 3,81 mm typischerweise geeignet?
Das Rastermaß von 3,81 mm ist ein gängiger Standard für viele industrielle Steckverbinder und eignet sich hervorragend für Anwendungen, die eine hohe Kontaktdichte auf begrenztem Raum erfordern. Es ist ideal für Signalübertragungen in kompakten Elektronikgeräten, Steuerungen und Automatisierungssystemen.
Welche Art von Leiterplattenmontage wird für die WAGO 734-266 verwendet?
Die WAGO 734-266 ist für die Durchsteckmontage (Through-Hole Technology, THT) auf Leiterplatten konzipiert. Die Pins werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend verlötet, was eine sichere und dauerhafte mechanische und elektrische Verbindung gewährleistet.
Wie hoch ist die maximale Strombelastbarkeit pro Kontakt bei dieser Stiftleiste?
Die genaue maximale Strombelastbarkeit pro Kontakt hängt von verschiedenen Faktoren ab, einschließlich der Lötverbindung, der Dicke der Kupferbahnen auf der Leiterplatte und dem spezifischen Steckverbinder, der mit der Stiftleiste verwendet wird. Generell sind Kontakte mit einem Rastermaß von 3,81 mm oft für Ströme im Bereich von 2 bis 5 Ampere ausgelegt, sofern die Umgebungsbedingungen und die Leiterplattengestaltung dies zulassen.
Welche Temperaturbereiche kann die WAGO 734-266 zuverlässig abdecken?
Die WAGO 734-266 ist für einen breiten Betriebstemperaturbereich ausgelegt, der typischerweise von -40 °C bis +105 °C reicht. Diese Robustheit ermöglicht den zuverlässigen Einsatz in einer Vielzahl von industriellen Umgebungen, von kalten Lagerhallen bis hin zu wärmeren Produktionsumgebungen.
Ist die WAGO 734-266 mit anderen Steckverbindern kompatibel?
Ja, die WAGO 734-266 ist mit Steckverbindern kompatibel, die ebenfalls ein Rastermaß von 3,81 mm aufweisen. Dies ermöglicht eine hohe Flexibilität bei der Auswahl von Gegenstücken und Systemintegrationen, da sie auf etablierten Industriestandards basiert.
Aus welchen Materialien besteht die Stiftleiste und warum sind diese wichtig?
Die WAGO 734-266 besteht typischerweise aus einem robusten Hochtemperatur-Kunststoffgehäuse, das eine hohe Flammwidrigkeit (z.B. UL94-V0) bietet, und Kontakten aus verzinntem Kupfer oder Messing. Diese Materialien gewährleisten eine ausgezeichnete Leitfähigkeit, Korrosionsbeständigkeit und mechanische Belastbarkeit, was für die Langlebigkeit und Zuverlässigkeit der elektrischen Verbindung unerlässlich ist.
