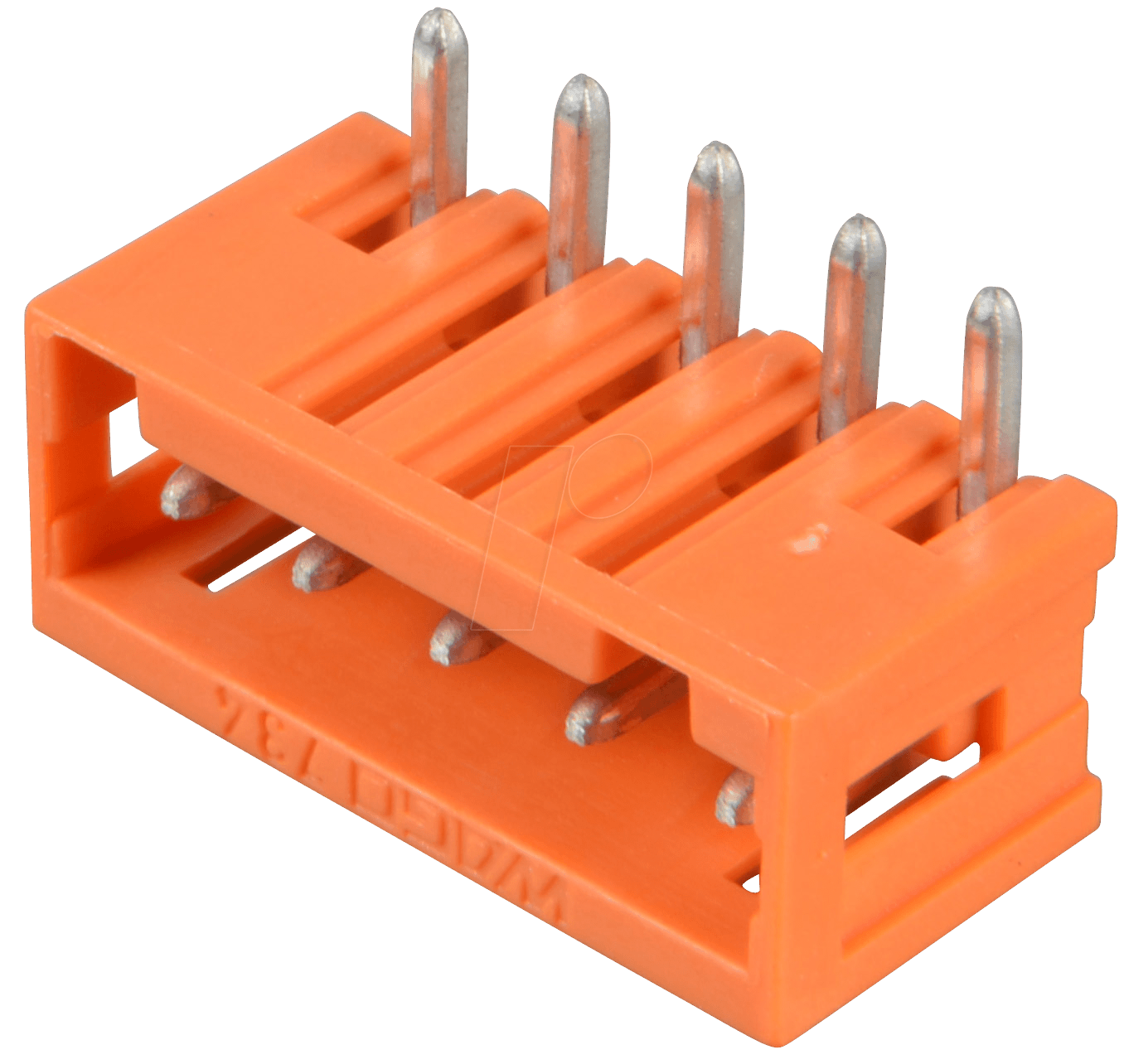

Optimale Leiterplattenanbindung mit der WAGO 734-265 Print-Stiftleiste
Die WAGO 734-265 Print-Stiftleiste, Mini, RM 3,81, gewinkelt, 5-polig ist die ideale Lösung für anspruchsvolle Verdrahtungsaufgaben in der Elektronikfertigung, wo Platzersparnis und zuverlässige Signalübertragung essenziell sind. Entwickelt für Ingenieure, Entwickler und Techniker, die höchste Ansprüche an Präzision und Langlebigkeit stellen, bietet diese Stiftleiste eine effiziente und sichere Schnittstelle für die Verbindung von Kabeln mit Leiterplatten.
Wichtige Vorteile der WAGO 734-265 Print-Stiftleiste
Im Vergleich zu Standardlösungen zeichnet sich die WAGO 734-265 durch ihre kompakte Bauform, die präzise Rastung und die hohe Steckzyklenfestigkeit aus. Dies minimiert Montageaufwand und Fehlerquellen, während die Signalintegrität über die gesamte Lebensdauer des Geräts gewährleistet wird.
- Kompakte Bauform: Die „Mini“-Ausführung und der kleine Rastermaß von 3,81 mm ermöglichen eine signifikante Platzersparnis auf der Leiterplatte, was besonders in kleinsten Gehäusen oder bei hoher Bauteildichte von unschätzbarem Wert ist.
- Gewinkelte Anschlussgeometrie: Die 90-Grad-Winkelung des Anschlusses erleichtert die Führung von Kabeln und sorgt für eine saubere und übersichtliche Verdrahtung, was die Wartungsfreundlichkeit und Fehlerdiagnose verbessert.
- 5-polige Ausführung: Die konfigurierbare Polzahl von 5 Kontakten ermöglicht eine flexible Anpassung an verschiedenste Schaltkreise und Signalübertragungsanforderungen.
- Hohe Steckzyklenfestigkeit: Konzipiert für eine lange Lebensdauer, garantiert die WAGO 734-265 eine zuverlässige Verbindung über viele Montage- und Demontagezyklen hinweg.
- Robuste Materialqualität: Gefertigt aus hochwertigen Kunststoffen und mit präzisen Metallkontakten versehen, widersteht diese Stiftleiste Umwelteinflüssen und mechanischen Belastungen im professionellen Einsatz.
- Einfache Montage: Die intuitive Handhabung und die klaren mechanischen Verriegelungsmerkmale minimieren den Schulungsaufwand für das Montagepersonal und beschleunigen den Produktionsprozess.
- Zuverlässige Signalübertragung: Die präzise gefertigten Kontakte und die sichere Steckverbindung gewährleisten eine unterbrechungsfreie und störungsfreie Übertragung von Signalen und Daten.
Technische Spezifikationen und Materialqualität
Die WAGO 734-265 Print-Stiftleiste repräsentiert die fortschrittliche Ingenieurskunst von WAGO, einem Synonym für innovative Verbindungstechnik. Die Mini-Ausführung mit einem Rastermaß von 3,81 mm ist speziell für Anwendungen konzipiert, bei denen der Platz auf der Leiterplatte limitiert ist. Die gewinkelte Anschlussgeometrie bietet hierbei einen entscheidenden Vorteil in der Verkabelungsplanung. Die 5-polige Konfiguration ermöglicht die Anbindung komplexerer Schaltungen, während die robuste Konstruktion für Langlebigkeit und Zuverlässigkeit sorgt.
Anwendungsbereiche und Integration
Die WAGO 734-265 Print-Stiftleiste ist ein integraler Bestandteil in einer Vielzahl von industriellen und kommerziellen Elektronikprodukten. Ihre Vielseitigkeit macht sie zur ersten Wahl für:
- Industrielle Automatisierung: Steuerungssysteme, Sensoren, Aktoren und Feldbussysteme profitieren von der robusten und zuverlässigen Verbindungstechnik.
- Medizintechnik: In Geräten, bei denen Hygiene, Zuverlässigkeit und Miniaturisierung entscheidend sind, wie z.B. Überwachungsgeräte oder diagnostische Instrumente.
- Haushaltsgeräte: Moderne Haushaltsgeräte setzen zunehmend auf elektronische Steuerungen, wo diese Stiftleiste eine sichere Signalübertragung gewährleistet.
- Beleuchtungstechnik: Insbesondere in LED-Treibern und Steuereinheiten für komplexe Lichtinstallationen.
- Netzteil- und Energieversorgungseinheiten: Zur sicheren und effizienten Anbindung von Stromversorgungskomponenten.
- Mess- und Prüftechnik: In Laborgeräten und Prüfständen, wo präzise Signalübertragung unerlässlich ist.
Die gewinkelte Ausführung vereinfacht die Montage und die Kabelorganisation in beengten Umgebungen und trägt so zur Reduzierung von Montagefehlern und zur Verbesserung der Wartungszugänglichkeit bei. Die präzise gefertigten Kontakte stellen eine niedrige Übergangswiderstand sicher und garantieren somit eine effiziente Energieübertragung.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Hersteller | WAGO |
| Modellnummer | 734-265 |
| Rastermaß (RM) | 3,81 mm |
| Polzahl | 5 |
| Anschlussgeometrie | Gewinkelt (90°) |
| Bauform | Mini |
| Anschlussart | Lötanschluss für Leiterplatten |
| Material Gehäuse | Hochwertiger thermoplastischer Kunststoff, halogenfrei |
| Material Kontakte | Kupferlegierung, galvanisch veredelt für Korrosionsbeständigkeit und geringen Übergangswiderstand |
| Temperaturbereich | -40°C bis +105°C (abhängig von Umgebungsbedingungen und Belastung) |
| Schutzart (bezogen auf Steckverbindung) | Angemessen für typische Anwendungen im Innenbereich; spezifische IP-Bewertung nicht direkt durch Stiftleiste bestimmt, sondern durch das Gesamtsystem. |
| Zulassungen | CE, UL, VDE (produkt- und anwendungsabhängig, Standard für WAGO-Produkte) |
| Montageart | Durchsteckmontage (THT) auf Leiterplatte |
| Isolationsgruppe | Geeignet für die meisten gängigen Spannungsbereiche im Niedervolt-Bereich. |
| Farbe | Typisch Grau oder Schwarz (für Gehäuse) |
FAQ – Häufig gestellte Fragen zu WAGO 734-265 – Print-Stiftleiste, Mini, RM 3,81, gewinkelt, 5-polig
Was bedeutet „RM 3,81“ bei dieser WAGO Stiftleiste?
„RM“ steht für Rastermaß, und „3,81“ gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte in Millimetern an. Ein kleineres Rastermaß wie 3,81 mm ermöglicht eine höhere Packungsdichte auf der Leiterplatte.
Für welche Art von Leiterplatten ist diese Stiftleiste konzipiert?
Die WAGO 734-265 ist für die Durchsteckmontage (Through-Hole Technology, THT) auf Leiterplatten ausgelegt. Die Anschlussstifte werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend verlötet.
Welche Vorteile bietet die gewinkelte Bauform gegenüber einer geraden Stiftleiste?
Die gewinkelte Bauform (90°) ermöglicht eine optimierte Kabelführung, insbesondere in flachen oder beengten Gehäusen. Sie erleichtert die ordentliche Verlegung von Kabeln und verbessert die Zugentlastung.
Ist die WAGO 734-265 für den Einsatz in rauen Umgebungen geeignet?
Die verwendeten Materialien sind robust und temperaturbeständig. Allerdings hängt die Eignung für spezifische raue Umgebungen (z.B. hohe Luftfeuchtigkeit, aggressive Medien) vom Gesamtdesign des Geräts und zusätzlichen Schutzmaßnahmen ab. Die Kontakte sind für Korrosionsbeständigkeit oberflächenbehandelt.
Wie viele Steckzyklen hält die Verbindung typischerweise aus?
WAGO-Produkte sind für ihre hohe Langlebigkeit bekannt. Die genaue Anzahl der Steckzyklen hängt von der korrekten Handhabung und den Betriebsbedingungen ab, aber die 734-Serie ist für wiederholtes Stecken und Trennen konzipiert und bietet eine hohe Zuverlässigkeit über die Zeit.
Welche Arten von Steckverbindern können mit dieser Stiftleiste kombiniert werden?
Diese Print-Stiftleiste ist Teil des WAGO 734-Steckverbindersystems und ist typischerweise für die Paarung mit passenden Buchsenleisten oder Steckern aus der gleichen Serie konzipiert, die die entsprechende Polzahl und den Rastermaß aufweisen.
Unterstützt diese Stiftleiste hohe Strombelastungen?
Die maximale Strombelastbarkeit wird durch die Dimensionierung der Kontakte und die Kühlung bestimmt. Für die genauen Spezifikationen zur maximalen Strom- und Spannungsfestigkeit ist ein Blick in das offizielle Datenblatt von WAGO unerlässlich, da diese von den spezifischen Betriebsbedingungen abhängen.
