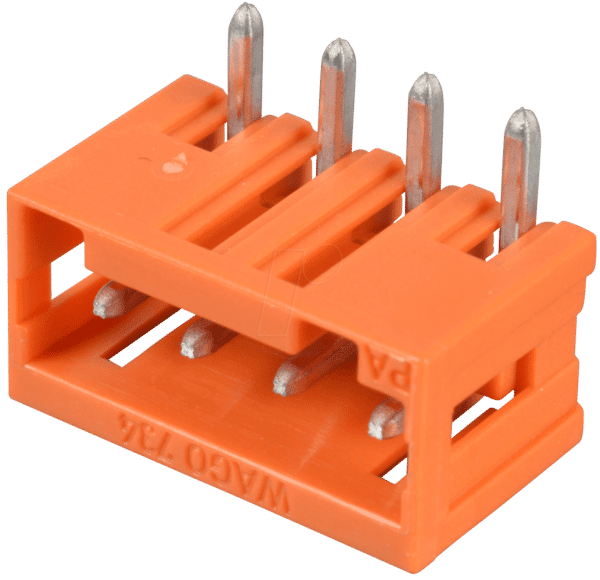

WAGO 734-264 Print-Stiftleiste: Präzise Verbindungen für anspruchsvolle Elektronikprojekte
Wenn Sie in der Entwicklung oder Fertigung elektronischer Geräte auf zuverlässige und platzsparende Verbindungen angewiesen sind, ist die WAGO 734-264 Print-Stiftleiste Ihre optimale Lösung. Diese 4-polige, gewinkelte Stiftleiste mit einem Rastermaß von 3,81 mm wurde speziell für Anwendungen entwickelt, bei denen es auf Präzision, Robustheit und einfache Handhabung ankommt, insbesondere auf Leiterplatten. Sie überwindet die Limitierungen einfacher Lötverbindungen durch ihre klare Struktur und sichere Anbindung.
Wesentliche Vorteile der WAGO 734-264
Die WAGO 734-264 Print-Stiftleiste repräsentiert die Ingenieurskunst von WAGO, einem Synonym für innovative und zuverlässige Verbindungstechnik. Gegenüber Standardlösungen bietet sie entscheidende Vorteile, die sich in der Praxis durch verbesserte Leistung, erhöhte Sicherheit und optimierte Montagezeiten auszahlen.
- Platzersparnis durch Mini-Bauform: Das kompakte Design der Mini-Print-Stiftleiste ermöglicht eine effiziente Nutzung des verfügbaren Bauraums auf der Leiterplatte, was besonders bei Geräten mit begrenztem Platzangebot unerlässlich ist.
- Sichere und zuverlässige Kontaktierung: Die bewährte WAGO-Klemmtechnik in Kombination mit der präzisen Fertigung der Stiftleiste garantiert eine dauerhaft sichere und vibrationsfeste elektrische Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat.
- Gewinkelte Bauform für optimale Leiterplattenbestückung: Die 90-Grad-Winkelung ermöglicht eine vertikale oder horizontale Anbindung von Kabeln an die Leiterplatte, was die Verdrahtungsführung optimiert und die Montage vereinfacht.
- Hohe Strombelastbarkeit für vielseitige Anwendungen: Trotz ihrer kompakten Größe ist die 734-264 für eine signifikante Strombelastbarkeit ausgelegt, was sie für eine breite Palette von Applikationen qualifiziert, von Sensorik bis hin zu Leistungselektronik.
- Einfache und schnelle Montage: Die Kombination aus Print-Stiftleiste und einer passenden Steckverbinder-Serie von WAGO ermöglicht eine schnelle und werkzeuglose Steckverbindung, die Fehlerquellen minimiert und die Durchlaufzeiten in der Produktion reduziert.
- Hochwertige Materialien für Langlebigkeit: Die Auswahl robuster und thermisch stabiler Materialien gewährleistet eine lange Lebensdauer und Zuverlässigkeit der Verbindungskomponenten, selbst bei erhöhter Betriebstemperatur.
Technische Spezifikationen und Materialeigenschaften
Die WAGO 734-264 Print-Stiftleiste ist ein Produkt höchster technischer Präzision, entwickelt für industrielle Standards und anspruchsvolle Umgebungsbedingungen. Ihre Konstruktion und die verwendeten Materialien spiegeln die Verpflichtung zu Qualität und Zuverlässigkeit wider.
| Eigenschaft | Details |
|---|---|
| Hersteller | WAGO |
| Produktkategorie | Print-Stiftleiste |
| Modell | 734-264 |
| Bauform | Mini, Gewinkelt |
| Polzahl | 4 |
| Rastermaß | 3,81 mm |
| Anschlussrichtung | 90° (Gewinkelt) |
| Material der Kontakte | Kupferlegierung, verzinnt für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Isolationsmaterial | Hochwertiger Kunststoff (z.B. Polyamid PA), halogenfrei, mit hoher Temperaturbeständigkeit und mechanischer Festigkeit, erfüllt UL94-V0 Entflammbarkeitsklasse |
| Max. Strombelastbarkeit (pro Kontakt) | Typischerweise 6 A bei 2,5 mm² Leiterquerschnitt (abhängig von Anwendung und Umgebungsbedingungen) |
| Max. Spannungsfestigkeit | Gemäß relevanter Normen für 3,81 mm Rastermaß, typischerweise 250 V |
| Temperaturbereich | Betriebstemperatur üblicherweise -40°C bis +105°C, je nach spezifischer Ausführung und Umgebungsfaktoren |
| Montageart | SMT (Surface Mount Technology) oder TH (Through-Hole) Lötverfahren, je nach spezifischem Designvarianten. Die 734-Serie ist primär für Lötanschlüsse auf der Leiterplatte konzipiert. |
| Schutzart (wenn mit passendem Gegenstück verbunden) | Standardmäßig nicht bewertet, Schutzart wird durch das verwendete Steckverbindergehäuse bestimmt. |
| Farbe | Standardmäßig Grün oder Hellgrau für gute Sichtbarkeit und Kennzeichnung. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 734-264 Print-Stiftleiste ist aufgrund ihrer Vielseitigkeit und Zuverlässigkeit in einer breiten Palette von Industriezweigen und Anwendungen einsetzbar. Sie ist die bevorzugte Wahl für alle, die auf eine präzise und robuste elektrische Anbindung auf Leiterplatten angewiesen sind.
- Automatisierungstechnik: In Steuerungen, Sensorik und Aktuatorik, wo schnelle und sichere Daten- und Signalübertragung gefordert ist.
- Industrielle Messtechnik: Für den Anschluss von Messwertaufnehmern und Auswertegeräten, bei denen eine hohe Signalintegrität entscheidend ist.
- Haus- und Gebäudeautomation: In intelligenten Gebäudesteuerungen, Beleuchtungssystemen und Heizungs-, Lüftungs- und Klimatechnik (HLK).
- Medizintechnik: In Geräten, bei denen höchste Zuverlässigkeit und Miniaturisierung gefragt sind, wie z.B. in Überwachungsgeräten oder Therapiehilfen.
- Beleuchtungstechnik: Für die Anbindung von LED-Treibern und Steuerungsmodulen in professionellen Lichtinstallationen.
- Konsumerelektronik: In anspruchsvollen Geräten, wo Platz und Leistung optimiert werden müssen.
- Fahrzeugtechnik: In nicht sicherheitskritischen Anwendungen, wo Vibrationsfestigkeit und zuverlässige Verbindungen wichtig sind.
FAQ – Häufig gestellte Fragen zu WAGO 734-264 – Print-Stiftleiste, Mini, RM 3,81, gewinkelt, 4-polig
Was sind die Hauptvorteile der gewinkelten Bauform der WAGO 734-264?
Die gewinkelte Bauform ermöglicht eine 90-Grad-Drehung der Kabelverbindung zur Leiterplatte. Dies ist ideal für eine optimierte und übersichtliche Verdrahtungsführung, besonders wenn wenig Platz vorhanden ist oder die Leiterplatte vertikal montiert wird. Sie erleichtert die Montage und sorgt für eine saubere Installation.
Für welche Arten von Leiterplattenmontage ist die WAGO 734-264 Print-Stiftleiste geeignet?
Die WAGO 734-264 ist eine Print-Stiftleiste, die für die Lötmontage auf Leiterplatten konzipiert ist. Sie kann entweder durch gesteckte Löcher (Through-Hole, TH) oder durch Oberflächenmontagetechnik (Surface Mount Technology, SMT) befestigt werden, abhängig von der spezifischen Ausführung und den Anforderungen des Montageprozesses.
Wie hoch ist die maximale Strombelastbarkeit eines einzelnen Kontakts der WAGO 734-264?
Die maximale Strombelastbarkeit hängt von verschiedenen Faktoren ab, wie dem Querschnitt des angeschlossenen Leiters und den Umgebungsbedingungen. Typischerweise kann ein einzelner Kontakt der WAGO 734-264 bei einem Leiterquerschnitt von 2,5 mm² etwa 6 A dauerhaft führen. Für genaue Spezifikationen und Anwendungen mit höherer Stromlast ist immer das Datenblatt des Herstellers zu konsultieren.
Ist die WAGO 734-264 mit anderen WAGO Steckverbindern kompatibel?
Ja, die WAGO 734-264 Print-Stiftleiste ist Teil der WAGO 734-Serie und ist darauf ausgelegt, mit den entsprechenden Buchsenleisten und Steckverbindern dieser Serie eine komplementäre und sichere Verbindung zu bilden. Dies ermöglicht ein durchgängiges und zuverlässiges Stecksystem.
Welche Materialien werden für die WAGO 734-264 verwendet und warum sind diese wichtig?
Die Kontakte der WAGO 734-264 bestehen in der Regel aus einer hochleitfähigen Kupferlegierung, die verzinnt ist. Dieses Zinn schützt vor Korrosion und gewährleistet eine optimale elektrische Verbindung. Das Isolationsgehäuse wird aus robustem, halogenfreiem Kunststoff gefertigt, der eine hohe Temperaturbeständigkeit, mechanische Festigkeit undflammhemmende Eigenschaften (UL94-V0) aufweist. Diese Materialauswahl garantiert Langlebigkeit und Sicherheit im Betrieb.
Kann die WAGO 734-264 auch in Umgebungen mit Vibrationen eingesetzt werden?
Absolut. Die WAGO-Verbindungstechnik ist bekannt für ihre Vibrationsfestigkeit. Durch die präzise Fertigung und die Klemmtechnologie wird eine sichere und dauerhafte Verbindung gewährleistet, die auch bei mechanischer Beanspruchung und Vibrationen stabil bleibt. Dies ist ein entscheidender Vorteil gegenüber einfacheren Lötverbindungen.
Bietet die WAGO 734-264 eine hohe elektrische Sicherheit?
Ja, die WAGO 734-264 Print-Stiftleiste erfüllt die relevanten Sicherheitsstandards für ihre Anwendungsklasse. Die Spannungsfestigkeit ist für die vorgesehene Anwendung ausgelegt und die Isolationsmaterialien sorgen für eine sichere Trennung der Leiter. In Kombination mit passenden Gegenstücken und korrekter Installation bietet sie ein hohes Maß an elektrischer Sicherheit.
