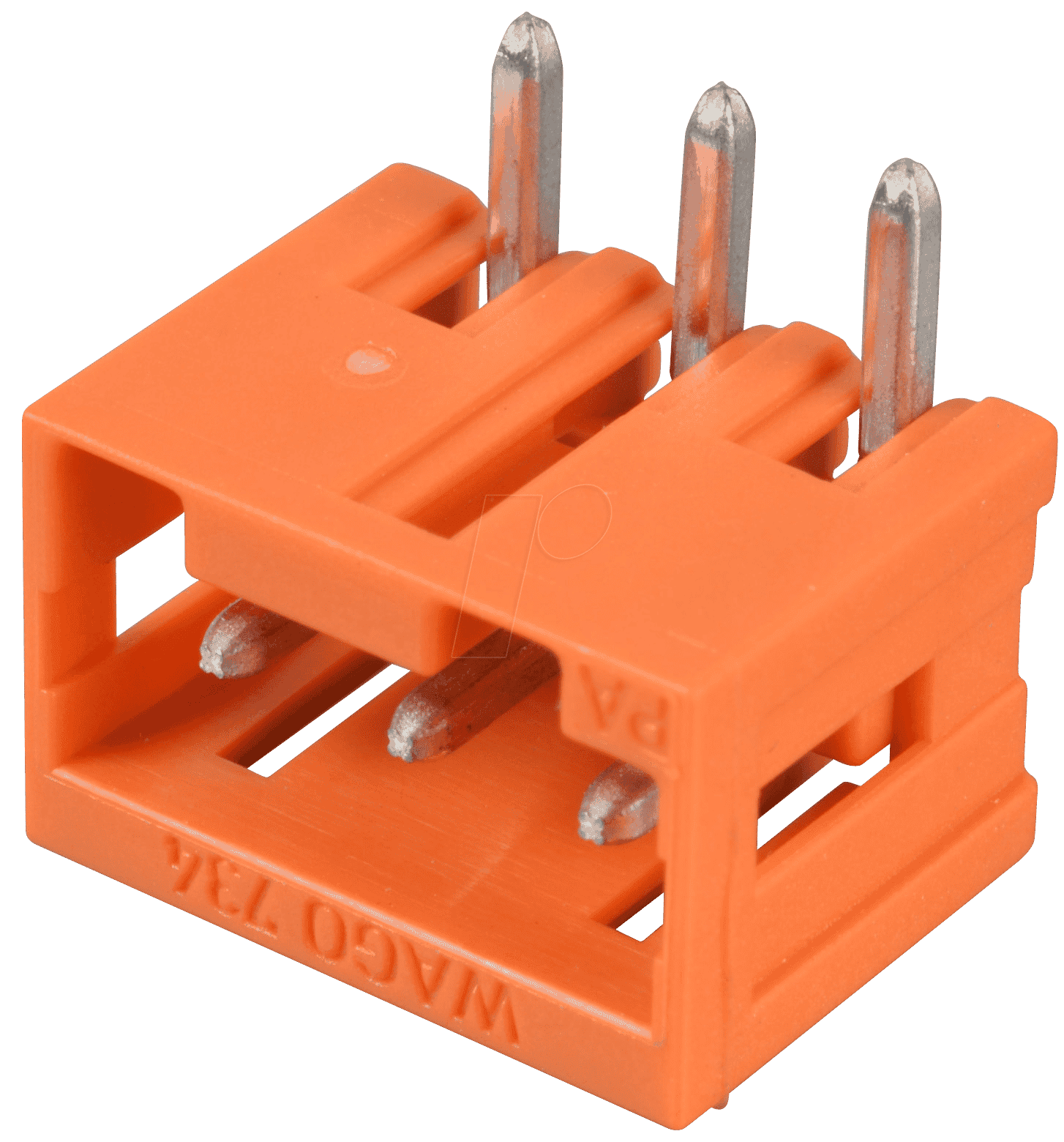

Präzise Verbindungstechnik für höchste Ansprüche: WAGO 734-263 Print-Stiftleiste
Sie suchen nach einer zuverlässigen und kompakten Lösung für die verdrahtete Anbindung Ihrer elektronischen Komponenten auf Leiterplatten? Die WAGO 734-263 Print-Stiftleiste ist die optimale Wahl für Ingenieure, Entwickler und Systemintegratoren, die höchste Präzision, einfache Handhabung und platzsparende Bauweise in ihren Projekten benötigen. Dieses Produkt schließt die Lücke zwischen der flexiblen Verdrahtung und der starren Leiterplattenmontage mit einer bewährten und robusten Technologie.
Überlegene Konnektivität dank WAGO-Qualität
Herkömmliche Stiftleisten können bei häufigem Ein- und Ausstecken an Stabilität verlieren oder durch ihre Größe und Bauform die Designfreiheit einschränken. Die WAGO 734-263 Print-Stiftleiste setzt hier neue Maßstäbe. Dank des innovativen WAGO CAGE CLAMP® Anschlusses bietet sie eine dauerhaft sichere und schwingungsfeste elektrische Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat. Die gewinkelte Bauform ermöglicht eine effiziente Raumnutzung auf der Leiterplatte und erleichtert die vertikale Kabelführung, was bei der Realisierung kompakter elektronischer Geräte unverzichtbar ist.
Vielseitige Anwendungsmöglichkeiten
Die WAGO 734-263 Print-Stiftleiste ist prädestiniert für eine breite Palette von Anwendungen in verschiedenen Branchen. Ihre kompakten Abmessungen und die zuverlässige Steckverbindung machen sie ideal für:
- Signalübertragung in Mess- und Regelungstechnik
- Anschluss von Sensoren und Aktoren in der Automatisierungstechnik
- Integration in industrielle Steuerungen und Embedded Systems
- Entwicklungs- und Prototypenbau von Elektronikschaltungen
- Beleuchtungstechnik und Energiemanagement
- Verbindung von Displays und Schnittstellenmodulen
Technische Spezifikationen im Detail
Die WAGO 734-263 Print-Stiftleiste zeichnet sich durch ihre hochwertigen Materialien und durchdachte Konstruktion aus. Sie ist für einen Nennstrom von 10 A ausgelegt und unterstützt eine Nennspannung von 630 V. Der Leiterquerschnitt, der mit dem integrierten CAGE CLAMP® Anschluss verarbeitet werden kann, liegt zwischen 0,2 mm² und 2,5 mm², was eine hohe Flexibilität bei der Wahl der Anschlusskabel ermöglicht.
Konstruktive Vorteile und Langlebigkeit
Die Mini-Ausführung mit einem Rastermaß von 3,81 mm erlaubt eine hohe Packungsdichte auf Leiterplatten. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot, wie sie häufig in modernen technischen Geräten zu finden sind. Die gewinkelte Bauform mit 90-Grad-Ausrichtung des Anschlusses bietet zusätzliche Designflexibilität und erleichtert die Montage und Wartung.
Materialien und Fertigungsqualität
Die Gehäuse der WAGO 734-263 Print-Stiftleiste bestehen aus hochtemperaturfestem und schwerentflammbarem Kunststoff (PA). Dies gewährleistet eine hohe Sicherheit und Langlebigkeit auch bei erhöhten Betriebstemperaturen. Die Kontakte sind aus einer Kupferlegierung gefertigt und oberflächenveredelt, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Diese Kombination aus hochwertigen Materialien und präziser Fertigung nach strengen Qualitätsstandards garantiert die Zuverlässigkeit und Lebensdauer der Verbindung.
Optimale Verarbeitung und Handhabung
Die Integration der WAGO 734-263 Print-Stiftleiste in Ihre Schaltung ist unkompliziert. Dank des werkzeuglosen Anschlusses des CAGE CLAMP® Systems können Leiter einfach und sicher verdrahtet werden. Ein einfaches Einführen des abisolierten Leiters genügt, um eine feste und sichere Verbindung herzustellen. Das Lösen des Leiters erfolgt ebenfalls werkzeuglos durch einfaches Betätigen des gelben Entriegelungsbügels, was die Flexibilität bei Designänderungen oder Reparaturen erheblich erhöht.
Produktdaten im Überblick
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Hersteller | WAGO |
| Modell | 734-263 |
| Polzahl | 3 |
| Rastermaß | 3,81 mm |
| Bauform | Gewinkelt (90°) |
| Anschlussart | CAGE CLAMP® |
| Max. Leiterquerschnitt | 2,5 mm² |
| Nennstrom | 10 A |
| Nennspannung | 630 V |
| Gehäusematerial | PA, schwerentflammbar |
| Kontaktmaterial | Kupferlegierung, oberflächenveredelt |
| Temperaturbereich | -40 °C bis +105 °C (abhängig von Anwendung und Typ) |
| Einsatzbereich | Industrielle Automatisierung, Signalübertragung, Embedded Systems |
Häufig gestellte Fragen zu WAGO 734-263 – Print-Stiftleiste, Mini, RM 3,81, gewinkelt, 3-polig
Was sind die Hauptvorteile des WAGO CAGE CLAMP® Anschlusses?
Der WAGO CAGE CLAMP® Anschluss bietet eine dauerhaft sichere und schwingungsfeste elektrische Verbindung ohne Schrauben. Er ermöglicht einen werkzeuglosen Anschluss und eine einfache Wiederlösbarkeit, was die Effizienz bei Montage und Wartung erheblich steigert.
Für welche Arten von Leitern ist diese Print-Stiftleiste geeignet?
Die WAGO 734-263 ist für massive und feindrähtige Leiter mit und ohne Aderendhülse im Querschnittsbereich von 0,2 mm² bis 2,5 mm² ausgelegt.
Welche Bedeutung hat die gewinkelte Bauform für meine Anwendung?
Die gewinkelte Bauform ermöglicht eine vertikale Ausrichtung der Kabel auf der Leiterplatte. Dies spart wertvollen Platz im Gehäuse und erleichtert das Kabelmanagement, was besonders bei kompakten Geräten von entscheidender Bedeutung ist.
Ist die Print-Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die WAGO 734-263 ist aus hochwertigen, schwerentflammbaren Kunststoffen gefertigt und die Kontakte sind korrosionsbeständig, was sie für eine Vielzahl von industriellen Anwendungen, auch unter anspruchsvollen Bedingungen, geeignet macht.
Wie viele Verbindungen können mit dieser Stiftleiste hergestellt werden?
Diese Print-Stiftleiste ist 3-polig, d.h. sie ermöglicht die Herstellung von drei individuellen elektrischen Verbindungen.
Eignet sich die WAGO 734-263 auch für den Prototypenbau?
Absolut. Die einfache Handhabung und die Möglichkeit des schnellen Umsteckens machen die WAGO 734-263 zur idealen Wahl für den schnellen und flexiblen Aufbau von Prototypen und Entwicklungsschaltungen.
Was bedeutet das Rastermaß von 3,81 mm?
Das Rastermaß von 3,81 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlusspunkte auf der Leiterplatte an. Dieses kompakte Maß ermöglicht eine hohe Packungsdichte.
