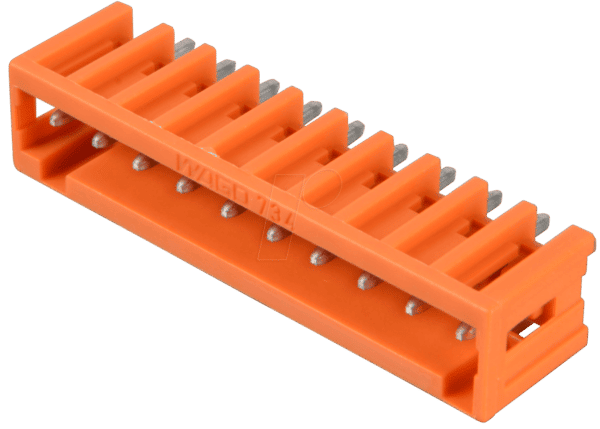

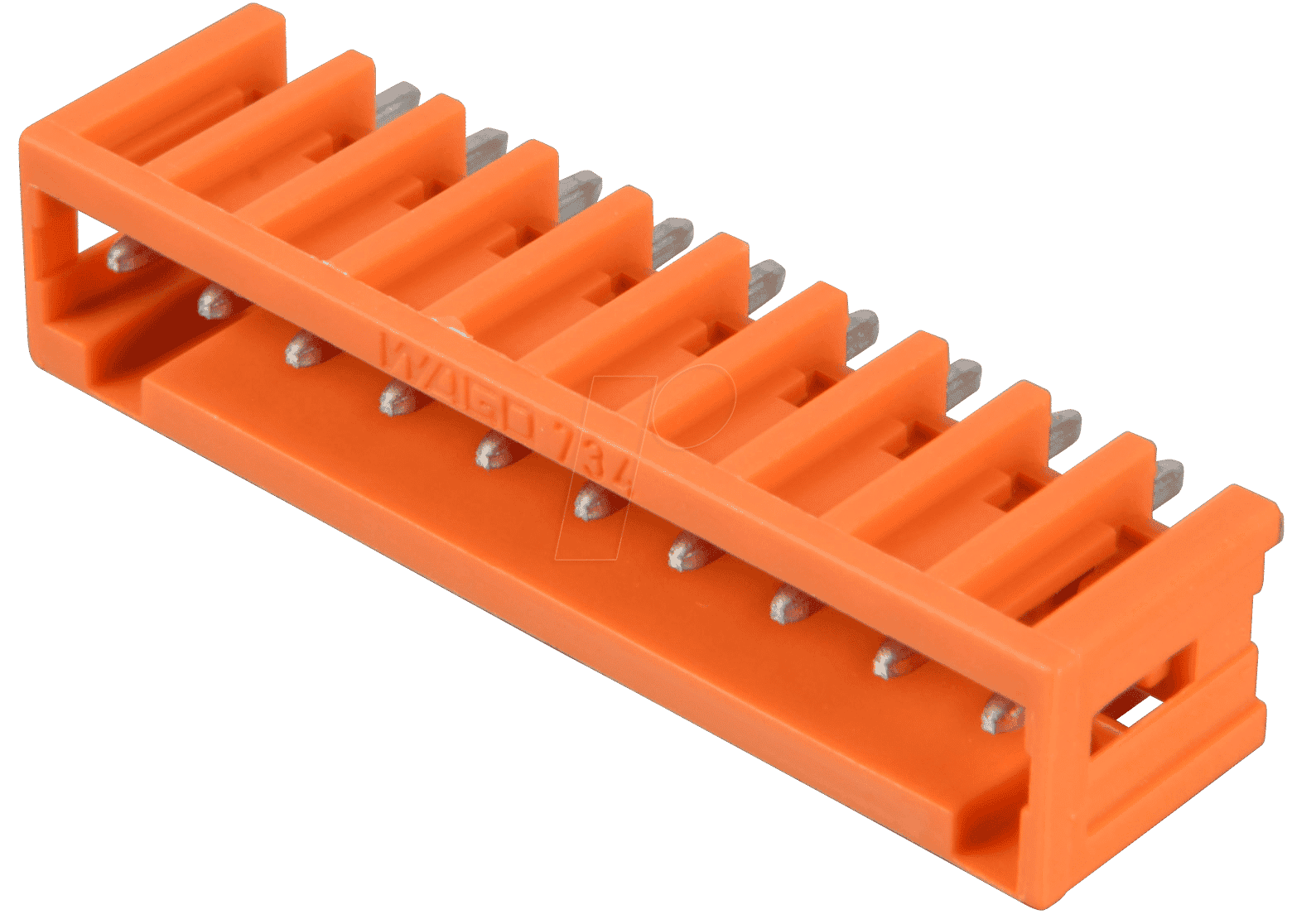

WAGO 734-240 – Print-Stiftleiste: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Die WAGO 734-240 Print-Stiftleiste ist die ideale Lösung für Entwickler und Ingenieure, die eine sichere und effiziente Verbindungstechnik für ihre Leiterplatten benötigen. Wenn Sie auf der Suche nach einer kompakten, zuverlässigen und einfach zu handhabenden Stiftleiste für die Leiterplattenmontage sind, die höchste Ansprüche an elektrische Performance und mechanische Stabilität erfüllt, dann ist dieses Produkt von WAGO Ihre erste Wahl.
Maximale Leistungsfähigkeit im kompakten Format
Die WAGO 734-240 Print-Stiftleiste repräsentiert die Synthese aus technischer Exzellenz und anwendungsorientiertem Design. Konzipiert für anspruchsvolle Anwendungen in der Industrieautomation, Messtechnik und Telekommunikation, bietet diese Stiftleiste eine herausragende Signalintegrität und Robustheit.
Die Vorteile der WAGO 734-240 Print-Stiftleiste auf einen Blick:
- Kompakte Bauweise: Mit einer Rastermaß von nur 3,81 mm und einer Mini-Bauform minimiert die Stiftleiste den Platzbedarf auf der Leiterplatte, was besonders in Geräten mit geringem Bauraum von entscheidender Bedeutung ist.
- Hohe Polzahl: Die 10-polige Ausführung ermöglicht die gleichzeitige Anbindung mehrerer Signal- oder Datenleitungen, was den Verdrahtungsaufwand reduziert und die Systemeffizienz steigert.
- Gerade Ausführung: Die gerade Ausrichtung der Kontakte erleichtert die Bestückung und Wartung von Leiterplatten und erlaubt eine klare und übersichtliche Verkabelung.
- Zuverlässige Verbindung: WAGO steht für höchste Qualität und Zuverlässigkeit. Die Print-Stiftleiste gewährleistet eine sichere und dauerhafte elektrische Verbindung, die auch unter widrigen Umgebungsbedingungen Bestand hat.
- Einfache Handhabung: Die durchdachte Konstruktion ermöglicht eine unkomplizierte Montage auf der Leiterplatte und eine problemlose Verbindung mit Gegensteckern.
- Vielseitige Anwendungsmöglichkeiten: Ob in der Automobilindustrie, der Medizintechnik oder der industriellen Steuerung – die 734-240 ist für eine breite Palette von Einsatzgebieten geeignet.
- Robuste Materialien: Gefertigt aus hochwertigen, isolierenden Kunststoffen und korrosionsbeständigen Metalllegierungen für die Kontakte, bietet diese Stiftleiste eine lange Lebensdauer und Zuverlässigkeit.
Technische Spezifikationen und Premium-Qualität
Die WAGO 734-240 Print-Stiftleiste zeichnet sich durch eine präzise Fertigung und die Verwendung hochwertigster Materialien aus. Dies garantiert nicht nur eine optimale elektrische Leitfähigkeit, sondern auch eine herausragende mechanische Stabilität und Langlebigkeit.
Produktdetails im Überblick:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Produkttyp | Print-Stiftleiste |
| Serie | 734 |
| Bauform | Mini |
| Rastermaß | 3,81 mm |
| Polzahl | 10 |
| Ausrichtung | Gerade |
| Anschlussart | Lötanschluss für Leiterplattenmontage |
| Bemessungsspannung | Gemäß IEC/EN Normen und spezifischen Anwendungsrichtlinien (typischerweise im Bereich von 160V bis 250V für diese Serie) |
| Bemessungsstrom | Gemäß IEC/EN Normen und spezifischen Anwendungsrichtlinien (typischerweise im Bereich von 6A bis 10A für diese Serie) |
| Temperaturbereich | Erweiterter Betriebstemperaturbereich, typischerweise von -40°C bis +105°C, je nach spezifischer Ausführung und Umgebungsbedingungen. |
| Isolationsmaterial | Hochwertiger thermoplastischer Kunststoff, der eine hohe Durchschlagsfestigkeit und chemische Beständigkeit aufweist. Dies gewährleistet Sicherheit und Langlebigkeit. |
| Kontaktmaterial | Legierte Kupferwerkstoffe, oft mit einer Oberflächenveredelung (z.B. Zinn oder Silber) zur Optimierung der Leitfähigkeit und zur Vermeidung von Oxidation. Dies sorgt für einen geringen Übergangswiderstand. |
| Farbe | Standardmäßig grau oder schwarz, abhängig von der spezifischen Artikelnummer und den geltenden Normen für elektrische Bauteile. |
| Zulassungen und Normen | Entspricht gängigen internationalen Normen wie z.B. IEC/EN, UL, CSA, was die globale Einsetzbarkeit und Sicherheit bestätigt. (Genaue Zulassungen sind der Produktdokumentation zu entnehmen). |
| Montageart | Geeignet für Wellenlöten und Reflow-Lötverfahren. Die Präzision der Kontakte ermöglicht eine einfache und zuverlässige Positionierung auf der Leiterplatte. |
Optimale Anwendungsszenarien
Die WAGO 734-240 Print-Stiftleiste ist prädestiniert für Einsatzgebiete, in denen eine hohe Dichte an Verbindungen, eine zuverlässige Signalübertragung und eine platzsparende Bauweise gefordert sind. Ihre universelle Einsetzbarkeit macht sie zu einer Standardkomponente in vielen modernen elektronischen Systemen.
Typische Einsatzbereiche umfassen:
- Industrielle Automatisierung: Steuerungssysteme, Sensorik- und Aktuatorik-Anbindungen, Feldbuskommunikation.
- Messtechnik: Anschluss von Messgeräten, Datenerfassungssystemen und Prüfständen.
- Telekommunikation: Signalübertragung in Netzwerkhardware und Kommunikationsmodulen.
- Gebäudeautomation: Anbindung von Sensoren, Aktoren und Steuereinheiten für intelligente Gebäudetechnik.
- Unterhaltungselektronik: Signalverteilung und interne Verbindungen in komplexen Geräten.
- Medizintechnik: Zuverlässige Verbindungen in medizinischen Geräten und Diagnoseapparaturen, wo höchste Anforderungen an Sicherheit und Zuverlässigkeit gelten.
- Fahrzeugtechnik: Signalübertragung und Bordnetz-Anbindungen in modernen Fahrzeugen.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu WAGO 734-240 – Print-Stiftleiste, Mini, RM 3,81, gerade, 10-polig
F: Welche Art von Lötverfahren unterstützt die WAGO 734-240 Print-Stiftleiste?
Die WAGO 734-240 Print-Stiftleiste ist für gängige Lötverfahren wie Wellenlöten und Reflow-Lötverfahren auf Leiterplatten ausgelegt. Dies ermöglicht eine flexible Integration in bestehende Fertigungsprozesse.
F: Ist die Stiftleiste für hohe Temperaturen geeignet?
Ja, die Print-Stiftleiste ist aus thermoplastischen Kunststoffen gefertigt, die für einen erweiterten Temperaturbereich ausgelegt sind. Typische Betriebstemperaturen liegen zwischen -40°C und +105°C, was sie für viele industrielle Umgebungen qualifiziert. Genaue Spezifikationen sind den technischen Datenblättern zu entnehmen.
F: Welche maximalen Spannungen und Ströme kann die WAGO 734-240 verarbeiten?
Die Bemessungsspannung und der Bemessungsstrom sind abhängig von den spezifischen IEC/EN-Normen und den Richtlinien für die jeweilige Anwendung. Typischerweise bewegen sich diese Werte für Produkte dieser Serie im Bereich von 160V bis 250V und 6A bis 10A. Für präzise Werte konsultieren Sie bitte das Produktdatenblatt.
F: Was bedeutet „RM 3,81“?
RM steht für „Rastermaß“. RM 3,81 bedeutet, dass der Abstand zwischen den Mittelpunkten benachbarter Kontakte auf der Leiterplatte 3,81 Millimeter beträgt. Dies ist ein entscheidendes Maß für die Bestückungsdichte auf der Platine.
F: Kann die WAGO 734-240 Print-Stiftleiste auch in anspruchsvollen Umgebungen eingesetzt werden?
Ja, die Verwendung hochwertiger, isolierender Kunststoffe und korrosionsbeständiger Kontaktmaterialien verleiht der Stiftleiste eine hohe Robustheit und Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und chemischen Substanzen, was sie für anspruchsvolle Einsatzbereiche prädestiniert.
F: Ist die WAGO 734-240 mit anderen Steckverbindern kompatibel?
Die WAGO 734-240 Print-Stiftleiste ist als Teil der WAGO 734 Serie konzipiert und in der Regel mit passenden Buchsenleisten aus derselben Serie für eine nahtlose und zuverlässige Steckverbindung ausgelegt. Die Kompatibilität mit Fremdprodukten sollte stets geprüft werden.
F: Bietet die gerade Ausführung Vorteile gegenüber gewinkelten Varianten?
Die gerade Ausführung der Print-Stiftleiste erleichtert die Montage auf der Leiterplatte und ermöglicht eine aufgeräumte und direkte Verdrahtung auf der Platine. Dies kann die Übersichtlichkeit verbessern und die Fehleranfälligkeit bei der Installation reduzieren, insbesondere in beengten Platzverhältnissen.
