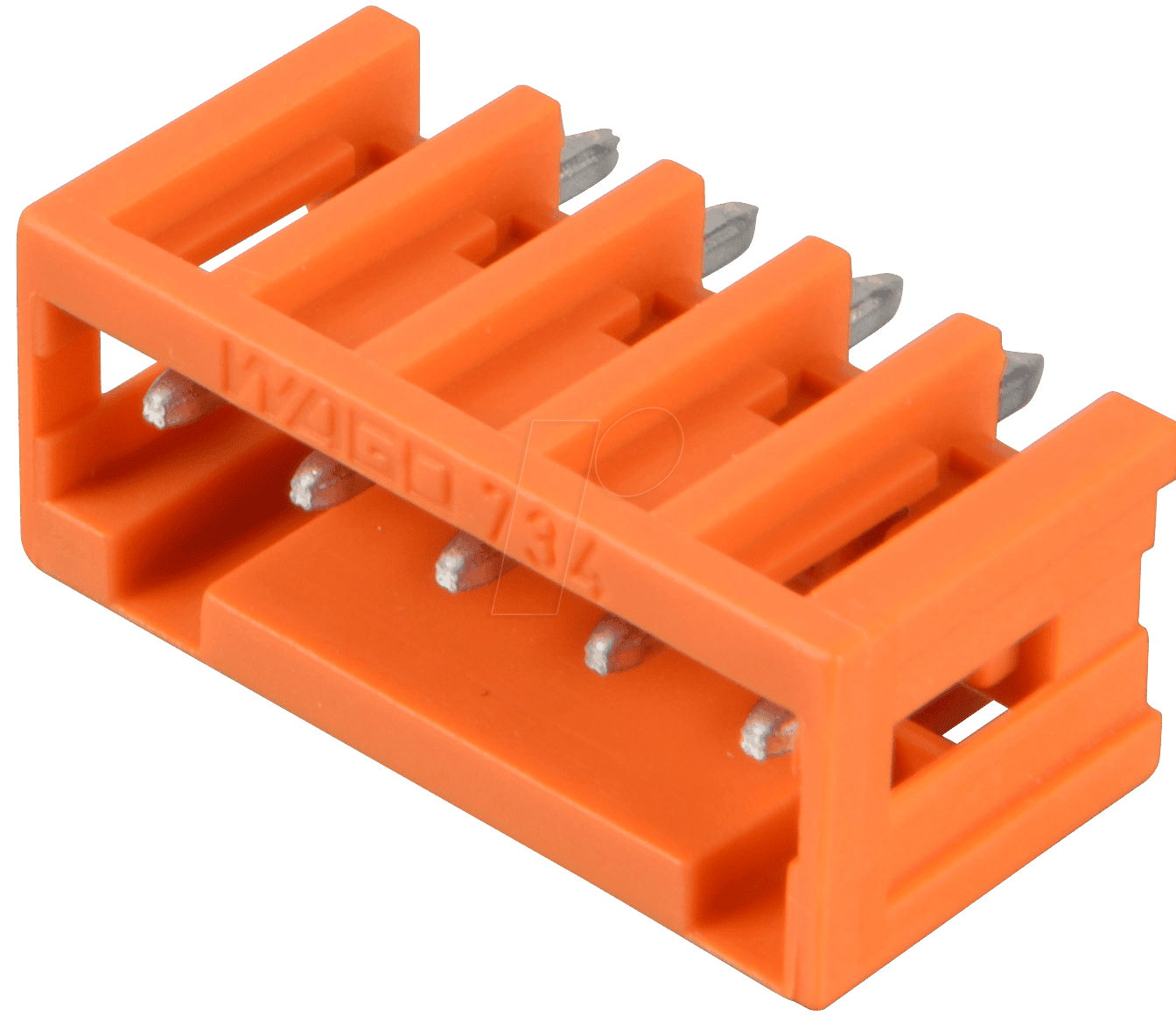

Präzise Verbindungstechnik für Ihre Leiterplatten: WAGO 734-235 Print-Stiftleiste
Die WAGO 734-235 Print-Stiftleiste ist die optimale Lösung für Ingenieure und Entwickler, die eine zuverlässige und platzsparende elektrische Verbindung auf Leiterplatten realisieren müssen. Wenn Sie Wert auf höchste Stabilität, einfache Handhabung und dauerhafte Performance in anspruchsvollen Applikationen legen, ist diese 5-polige, gerade Mini-Stiftleiste mit einem Rastermaß von 3,81 mm die ideale Wahl zur Integration in Ihre Elektronikdesigns.
Überragende Leistung und Zuverlässigkeit von WAGO
Die WAGO 734-235 Print-Stiftleiste repräsentiert die Spitzenklasse der Verbindungstechnik, konzipiert für Anwendungen, bei denen Standardlösungen an ihre Grenzen stoßen. Sie zeichnet sich durch eine überlegene elektrische Leitfähigkeit und mechanische Stabilität aus, die durch die hochwertigen Materialien und die präzise Fertigung von WAGO gewährleistet wird. Im Gegensatz zu weniger robusten Alternativen bietet diese Stiftleiste eine gesteigerte Langlebigkeit und Resistenz gegenüber Umwelteinflüssen, was sie zur bevorzugten Komponente für professionelle Elektronikprojekte macht.
Konstruktive Vorteile und technische Spezifikationen
Die WAGO 734-235 Print-Stiftleiste wurde mit Blick auf maximale Funktionalität und einfache Integration entwickelt. Ihr kompaktes Design minimiert den Platzbedarf auf der Leiterplatte, während die gerade Ausführung eine unkomplizierte Bestückung und Verdrahtung ermöglicht. Das Rastermaß von 3,81 mm ist ein gängiger Standard, der eine hohe Kompatibilität mit einer Vielzahl von Steckverbindern sicherstellt.
- Kompaktes Design: Spart wertvollen Platz auf der Leiterplatte und ermöglicht dichtere Elektronikbestückungen.
- Gerade Ausführung: Vereinfacht den Montageprozess und die nachfolgende Verdrahtung, ideal für automatische Bestückungslinien.
- 5-polige Belegung: Bietet Flexibilität für die Anbindung mehrerer Signale oder Versorgungsleitungen in einem kompakten Steckverbinder.
- Rastermaß 3,81 mm: Standardisiertes Maß für breite Kompatibilität mit passenden Gegensteckern und Steckverbindersystemen.
- Hohe Strombelastbarkeit: Ausgelegt für zuverlässige Stromversorgung auch bei erhöhten Anforderungen.
- Robustheit und Langlebigkeit: Gefertigt aus widerstandsfähigen Materialien für eine lange Lebensdauer.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit der WAGO 734-235 Print-Stiftleiste macht sie zu einer unverzichtbaren Komponente in zahlreichen Branchen. Ihre Präzision und Zuverlässigkeit sind besonders gefragt in Sektoren, die höchste Ansprüche an die elektrische Performance stellen.
- Industrielle Automatisierung: Zur Signalübertragung und Stromversorgung in Steuerungs- und Überwachungssystemen, Robotik und Maschinenbau.
- Energieerzeugung und -verteilung: In Umrichtern, Netzgeräten und Überwachungselektronik für regenerative Energiesysteme (Solar, Wind) und Netzinfrastrukturen.
- Gebäudetechnik und Smart Home: Für die Steuerung von Beleuchtung, Heizung, Lüftung und Sicherheitssystemen, wo Zuverlässigkeit oberste Priorität hat.
- Telekommunikation: In Basisstationen, Netzwerkgeräten und Systemen zur Datenübertragung.
- Automobilindustrie: Für Steuergeräte und Sensorik in Fahrzeugen, wo Vibrationsfestigkeit und Langzeitstabilität entscheidend sind.
- Medizintechnik: In Diagnosegeräten und Therapiegeräten, wo höchste Zuverlässigkeit und präzise Signalübertragung gefordert sind.
Material und Verarbeitungsqualität
Die herausragende Performance der WAGO 734-235 Print-Stiftleiste basiert auf der sorgfältigen Auswahl und Verarbeitung ihrer Materialien. Die Kontaktflächen sind so konzipiert, dass sie eine geringe Übergangsbeständigkeit aufweisen und somit Signalverluste minimieren. Das Gehäusematerial bietet ausgezeichnete Isolationseigenschaften und Beständigkeit gegenüber thermischer und chemischer Belastung.
Technische Details im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Hersteller | WAGO |
| Modellnummer | 734-235 |
| Polzahl | 5 |
| Rastermaß | 3,81 mm |
| Montageart | Printmontage (SMD oder THT, je nach spezifischer Ausführung der Serie) |
| Anschlussrichtung | Gerade |
| Gehäusematerial | Hochtemperatur-Thermoplast (typisch UL94 V-0) |
| Kontaktmaterial | Kupferlegierung mit Veredelung (z.B. verzinnte oder versilberte Oberflächen) für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Nennstrom | Typischerweise 8 A (abhängig von Leiterplattendicke und Umgebungsbedingungen, bitte Datenblatt konsultieren) |
| Nennspannung | Typischerweise 250 V (abhängig von Verschmutzungsgrad und Isolationsgruppe, bitte Datenblatt konsultieren) |
| Temperaturbereich | -40 °C bis +105 °C (Standard, kann je nach spezifischer Materialvariante abweichen) |
| Steckzyklen | Hohe Anzahl an Steckzyklen für Dauerbetrieb und Wartungsfreundlichkeit |
| Isolationsgruppe | Entspricht den Anforderungen für sichere Trennung und hohe Spannungsfestigkeit |
FAQs – Häufig gestellte Fragen zu WAGO 734-235 – Print-Stiftleiste, Mini, RM 3,81, gerade, 5-polig
Ist die WAGO 734-235 Print-Stiftleiste für SMD- oder THT-Bestückung geeignet?
Die Serie 734 von WAGO bietet in der Regel Varianten für beide Bestückungsmethoden an. Für die genaue Spezifikation bezüglich SMD (Surface Mount Technology) oder THT (Through-Hole Technology) der Variante 734-235 empfehlen wir, das detaillierte Datenblatt des Herstellers zu konsultieren. Beide Varianten sind für automatisierte Bestückungsprozesse optimiert.
Welche Art von Gegenstecker wird für die WAGO 734-235 benötigt?
Für die WAGO 734-235 Print-Stiftleiste mit einem Rastermaß von 3,81 mm benötigen Sie einen passenden Steckverbinder, der ebenfalls über dieses Rastermaß verfügt und für die geraden Stiftleisten ausgelegt ist. WAGO bietet hierfür eine breite Palette an passenden Buchsenleisten und weiteren Steckverbinderfamilien an, die auf diese Stiftleiste abgestimmt sind.
Wie hoch ist die maximale Strombelastbarkeit der WAGO 734-235?
Die Nennstrombelastbarkeit der WAGO 734-235 liegt typischerweise bei 8 Ampere. Dies kann jedoch von Faktoren wie der Leiterplattendicke, der Umgebungstemperatur und der Art der Verdrahtung beeinflusst werden. Für exakte Werte und detaillierte Informationen zur Stromtragfähigkeit unter verschiedenen Bedingungen ist das offizielle WAGO-Datenblatt unerlässlich.
Ist die Stiftleiste WAGO 734-235 temperaturbeständig?
Ja, die WAGO 734-235 Print-Stiftleiste ist für einen breiten Temperaturbereich ausgelegt, üblicherweise von -40 °C bis +105 °C. Diese Robustheit gegenüber extremen Temperaturen gewährleistet eine zuverlässige Funktion auch in anspruchsvollen Umgebungsbedingungen.
Welche Zertifizierungen liegen für die WAGO 734-235 vor?
WAGO-Produkte, einschließlich der 734-Serie, erfüllen in der Regel eine Vielzahl von internationalen Normen und Zertifizierungen, wie z.B. UL, CSA und VDE. Diese Zertifikate bestätigen die Sicherheit, Zuverlässigkeit und Konformität der Komponente mit relevanten Industriestandards für elektrische Verbindungen.
Was bedeutet das Rastermaß 3,81 mm genau?
Das Rastermaß von 3,81 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte (Pins) auf der Leiterplatte an. Dieses standardisierte Maß ist entscheidend für die mechanische Kompatibilität und die sichere elektrische Verbindung mit dem Gegenstecker.
Ist die WAGO 734-235 für den Einsatz in sicherheitsrelevanten Anwendungen geeignet?
Aufgrund ihrer hohen Zuverlässigkeit, robusten Bauweise und der Einhaltung von Industriestandards ist die WAGO 734-235 Print-Stiftleiste gut für den Einsatz in sicherheitsrelevanten Anwendungen geeignet, sofern die spezifischen Projektanforderungen und die entsprechende Zulassung durch die relevanten Normen erfüllt werden. Die präzise Fertigung und die hochwertigen Materialien tragen maßgeblich zur Ausfallsicherheit bei.
