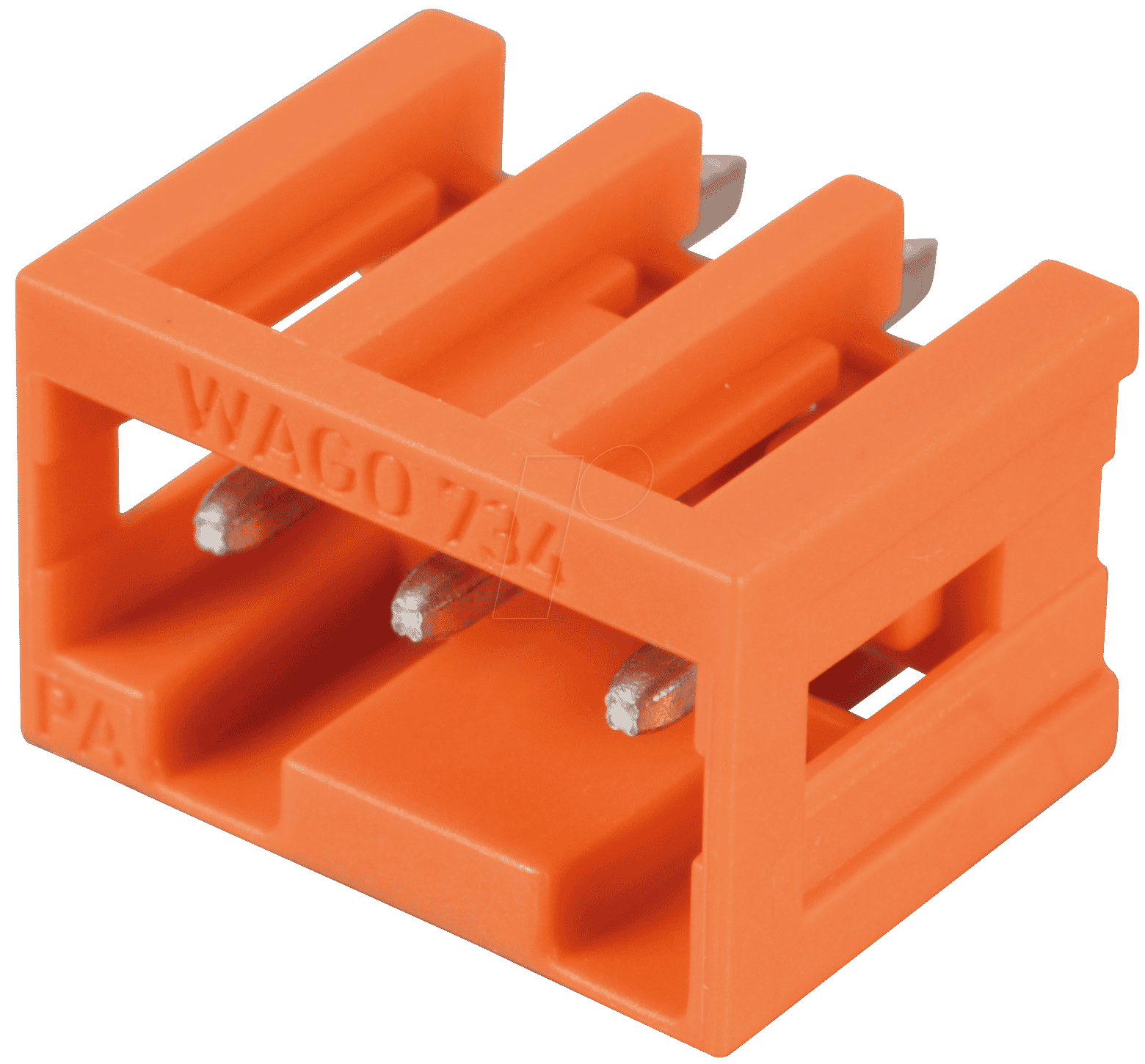

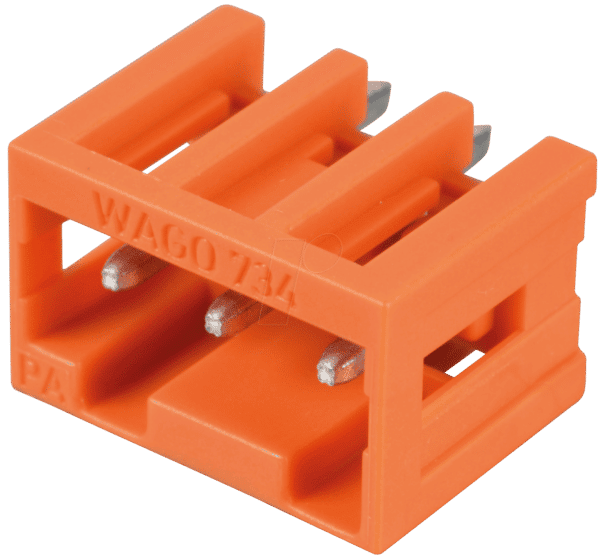

WAGO 734-233 – Präzise Verbindungen für anspruchsvolle Elektronikanwendungen
Die WAGO 734-233 Print-Stiftleiste mit einem Rastermaß von 3,81 mm ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und platzsparende Verbindungstechnik auf Leiterplatten benötigen. Speziell konzipiert für anspruchsvolle industrielle Umgebungen und Applikationen mit geringem Platzangebot, ermöglicht diese gerade, 3-polige Stiftleiste eine sichere und effiziente Signalübertragung und Stromversorgung.
Optimale Leitungsführung und Signalintegrität
In der modernen Elektronikentwicklung ist die präzise und verlustfreie Übertragung von Signalen entscheidend für die Funktionalität und Leistungsfähigkeit von Geräten. Die WAGO 734-233 Print-Stiftleiste wurde entwickelt, um genau diese Anforderungen zu erfüllen. Ihr durchdachtes Design minimiert parasitäre Effekte und sorgt für eine robuste Verbindung, die auch unter rauen Umgebungsbedingungen Bestand hat. Dies ist besonders relevant in Bereichen wie der Automatisierungstechnik, der Medizintechnik und der Industrieelektronik, wo Ausfallzeiten keine Option sind.
Überlegene Vorteile der WAGO 734-233 Print-Stiftleiste
- Kompakte Bauform: Mit ihrem Miniaturformat und einem Rastermaß von nur 3,81 mm ist die 734-233 ideal für Anwendungen mit begrenztem Bauraum auf der Leiterplatte. Dies ermöglicht eine höhere Packungsdichte von Komponenten und eine insgesamt kompaktere Gerätekonstruktion.
- Hohe Zuverlässigkeit durch WAGO Klemmeffekt: Die bewährte WAGO Federklemmechnik sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die auch bei Temperaturschwankungen und mechanischen Belastungen stabil bleibt. Dies eliminiert das Risiko von gelösten Verbindungen und Ausfällen, die bei herkömmlichen Schraubklemmen auftreten können.
- Einfache Handhabung und schnelle Montage: Die gerade gesteckte Ausführung der Stiftleiste erleichtert die Bestückung und die Verkabelung. Die werkzeuglose Montage und Demontage spart wertvolle Zeit im Produktionsprozess und reduziert den Schulungsaufwand für das Bedienpersonal.
- Vielseitige Anschlussmöglichkeiten: Die 3-polige Ausführung bietet Flexibilität für unterschiedliche Signalpfade oder kleine Leistungskreise. Die direkte Lötverbindung auf der Leiterplatte schafft eine solide Basis für die nachgeschaltete Verbindung.
- Branchenspezifische Konformität: Die WAGO 734-Serie erfüllt etablierte Industriestandards, was eine reibungslose Integration in bestehende Produktions- und Prüfprozesse gewährleistet und die Einhaltung von Normen erleichtert.
- Optimierte Kontaktsicherheit: Die Konstruktion der Stiftleiste gewährleistet einen gleichmäßigen Anpressdruck und minimiert den Übergangswiderstand, was für eine effiziente Energieübertragung und Signalintegrität unerlässlich ist.
Technische Spezifikationen und Materialeigenschaften
Die WAGO 734-233 Print-Stiftleiste zeichnet sich durch hochwertige Materialien und eine präzise Fertigung aus, die auf Langlebigkeit und Performance ausgelegt sind. Die Auswahl der Werkstoffe ist kritisch für die Zuverlässigkeit elektrischer Verbindungen, insbesondere unter dynamischen Umgebungsbedingungen.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 734-233 – Print-Stiftleiste, Mini, RM 3,81, gerade, 3-polig |
| Rastermaß | 3,81 mm – Ermöglicht hohe Packungsdichte auf der Leiterplatte. |
| Anzahl der Pole | 3 – Geeignet für vielfältige Anschlusskonfigurationen. |
| Bauform | Gerade Print-Stiftleiste – Für direkte Lötverbindung auf der Platine. |
| Material Gehäuse | Hochwertiger, flammwidriger Kunststoff (typischerweise Polyamid – PA) – Bietet exzellente mechanische Stabilität und Isolationssicherheit. Material ist standardmäßig grau oder schwarz erhältlich und entspricht UL94-V0 für Brandschutzanforderungen. |
| Material Kontakte | Kupferlegierung mit hoher Leitfähigkeit (z.B. CuSn oder CuNiSi) – Optimiert für geringen Übergangswiderstand und hohe Stromtragfähigkeit. Oberflächenveredelung durch Verzinnung oder Versilberung zur Korrosionsbeständigkeit und Lötbarkeit. |
| Nennspannung | Typischerweise bis 160 V AC/DC, abhängig von Verschmutzungsgrad und Überspannungskategorie (gemäß IEC 60664-1). Präzise Werte sind dem spezifischen Datenblatt zu entnehmen. |
| Nennstrom | Typischerweise bis zu 6 A bei 2,5 mm² Leiterquerschnitt. Dieser Wert kann je nach Anwendung und Umgebungstemperatur variieren. |
| Temperaturbereich | Betriebstemperatur üblicherweise von -40 °C bis +105 °C. Dies gewährleistet Zuverlässigkeit über einen breiten thermischen Bereich. |
| Montageart | Lötbar – Direkte Montage auf der Leiterplatte für eine stabile und dauerhafte Verbindung. |
| Isolationsgruppe | Erfüllt die Anforderungen für die Isolationsgruppe II oder III gemäß IEC 60664-1, was eine hohe Sicherheit gegen Durchschlag gewährleistet. |
| Schutzart | Die Stiftleiste selbst bietet keine dedizierte Schutzart; diese wird durch das Gesamtdesign des Geräts realisiert. Die Kontakte sind jedoch durch das Gehäuse vor versehentlicher Berührung geschützt. |
Anwendungsbereiche für höchste Ansprüche
Die WAGO 734-233 Print-Stiftleiste findet ihren Einsatz überall dort, wo kompakte Bauweise auf maximale Zuverlässigkeit trifft. Ihre robuste Konstruktion und die bewährte WAGO Technologie machen sie zur ersten Wahl für anspruchsvolle Applikationen in verschiedenen Industriezweigen.
Automatisierungstechnik
In industriellen Steuerungs- und Automatisierungssystemen sind zuverlässige Signalübertragung und Stromversorgung unerlässlich. Die 734-233 ermöglicht die kompakte Verdrahtung von Sensoren, Aktoren und Steuergeräten auf Leiterplatten, selbst in engen Schaltschränken oder dezentralen I/O-Modulen. Die Vibrationsfestigkeit ist hier ein entscheidender Vorteil.
Medizintechnik
Geräte in der Medizintechnik unterliegen strengsten Anforderungen an Sicherheit und Zuverlässigkeit. Die 734-233 bietet eine sichere und hygienische Anschlusslösung für medizinische Instrumente, Diagnosegeräte und Patientenüberwachungssysteme. Die verwendete Materialqualität und die präzise Fertigung tragen zur Patientensicherheit bei.
Sicherheitstechnik
Für Brandmeldeanlagen, Einbruchschutzsysteme und Notstromversorgungen ist eine unterbrechungsfreie Funktionalität von höchster Bedeutung. Die WAGO 734-233 gewährleistet stabile Verbindungen für sicherheitskritische Schaltungen, bei denen Ausfälle keine Option sind.
Industrielle Beleuchtungssysteme
Bei der Entwicklung moderner LED-Treiber und Steuerungseinheiten für industrielle Beleuchtungsanwendungen ermöglicht die kompakte Stiftleiste die effiziente und sichere Anbindung der Leistungselektronik auf kleinstem Raum. Die hohe Stromtragfähigkeit bis zu 6 A ist hier von Vorteil.
Embedded Systems und IoT-Geräte
In der Welt der eingebetteten Systeme und Internet of Things (IoT)-Geräte spielt die Miniaturisierung eine zentrale Rolle. Die 734-233 passt perfekt in diese Anforderung, indem sie eine zuverlässige Verbindung ermöglicht, ohne signifikant Platz auf der Platine zu beanspruchen. Dies ist entscheidend für die Entwicklung kompakter und energieeffizienter Geräte.
Fahrzeugtechnik (Sonderanwendungen)
Auch in bestimmten Bereichen der Fahrzeugtechnik, wo hohe Vibrationsbelastungen und Temperaturschwankungen auftreten, kann die WAGO 734-233 ihre Stärken ausspielen. Sie eignet sich für die Verdrahtung von Steuergeräten oder Sensoren in nicht sicherheitskritischen Anwendungen, wo eine kompakte und robuste Lösung benötigt wird.
FAQ – Häufig gestellte Fragen zu WAGO 734-233 – Print-Stiftleiste, Mini, RM 3,81, gerade, 3-polig
Kann die WAGO 734-233 Print-Stiftleiste mit der WAGO 2000er Serie kombiniert werden?
Nein, die WAGO 734-233 Print-Stiftleiste gehört zur 734er Serie und ist primär für die direkte Lötverbindung auf der Leiterplatte konzipiert. Die WAGO 2000er Serie umfasst Steckverbinder, die über eine andere Geometrie und Anschlussart verfügen und nicht direkt mit der 734er Serie kompatibel sind. Für die Verbindung zwischen Leiterplatten oder zwischen Leiterplatte und Kabel werden typischerweise passende Gegenstecker aus der 734er Serie oder andere Systemkomponenten von WAGO benötigt.
Welche Leiterquerschnitte können mit der WAGO 734-233 Print-Stiftleiste verarbeitet werden?
Die WAGO 734-233 Print-Stiftleiste ist für die Aufnahme von Litzen und eindrähtigen Leitern mit einem Querschnitt von bis zu 2,5 mm² ausgelegt. Dies wird durch die Aufnahme im integrierten Federklemmenblock der Gegenstelle (sofern vorhanden) oder durch die Lötverbindung selbst bestimmt. Für die Lötverbindung auf der Leiterplatte ist der maximale Querschnitt durch die Dimensionen der Lötpads und die Kupferbahnführung auf der Platine begrenzt.
Wie wird die Lötverbindung der Print-Stiftleiste auf der Leiterplatte sichergestellt?
Die WAGO 734-233 Print-Stiftleiste verfügt über Anschlussstifte, die durch Lötprozesse auf der Leiterplatte fixiert werden. Dies geschieht typischerweise im Reflow-Lötverfahren oder durch Wellenlöten, je nach Design der Leiterplatte und den Prozessanforderungen. Die Stifte sind so konzipiert, dass sie eine gute Benetzung mit Lötmittel ermöglichen und eine mechanisch stabile sowie elektrisch leitfähige Verbindung zur Leiterbahn herstellen.
Welche Umgebungsbedingungen sind für den Einsatz der WAGO 734-233 Print-Stiftleiste relevant?
Die WAGO 734-233 Print-Stiftleiste ist für den Einsatz in einem breiten Temperaturbereich von typischerweise -40 °C bis +105 °C ausgelegt. Das flammwidrige Gehäusematerial (oft Polyamid) bietet zudem eine hohe Beständigkeit gegen Chemikalien und mechanische Belastungen. Für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit, Staub oder aggressiven Medien sollten jedoch die spezifischen IP-Schutzklassen des Gesamtsystems und die Materialbeständigkeit des Gehäuses berücksichtigt werden.
Ist die WAGO 734-233 Print-Stiftleiste für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Ob die WAGO 734-233 Print-Stiftleiste für den Einsatz in explosionsgefährdeten Bereichen geeignet ist, hängt von den spezifischen ATEX-Zulassungen des Gesamtsystems ab, in dem sie verbaut wird. Die Stiftleiste selbst ist in der Regel nicht als eigenständiges explosionsgeschütztes Bauteil klassifiziert. Eine Eignung für ATEX-Zonen muss durch entsprechende Zertifizierungen des kompletten Geräts und die Einhaltung spezifischer Einbaurichtlinien nachgewiesen werden.
Welche Vorteile bietet die WAGO 734-233 gegenüber einer Standard-Lochrasterplatine mit Drahtbrücken?
Die WAGO 734-233 Print-Stiftleiste bietet gegenüber einer Standard-Lochrasterplatine mit Drahtbrücken signifikante Vorteile. Sie ermöglicht eine deutlich höhere Integrationsdichte und eine organisiertere Verdrahtung, was zu einer Reduzierung von Fehlern bei der Bestückung führt. Die integrierte Federklemmtechnik (in der Gegenstelle) sorgt für eine vibrationsfeste und wartungsfreie Verbindung, die bei Drahtbrücken oder Schraubklemmen oft problematisch ist. Zudem ist die Montagezeit in der Produktion erheblich reduziert, was die Stückkosten senkt.
Wie kann die elektrische Sicherheit der Verbindung mit der WAGO 734-233 Print-Stiftleiste gewährleistet werden?
Die elektrische Sicherheit der Verbindung wird durch mehrere Faktoren gewährleistet: Das Gehäusematerial ist flammwidrig und bietet eine hohe Durchschlagsfestigkeit. Das Rastermaß von 3,81 mm ermöglicht ausreichende Kriech- und Luftstrecken gemäß den Normen (z.B. IEC 60664-1). Die Kontakte sind in der Regel gegen unbeabsichtigtes Berühren geschützt, und die Qualität der Lötverbindung auf der Leiterplatte ist entscheidend. Die Nennspannung und der Nennstrom des Steckverbinders müssen stets den Anforderungen der Anwendung entsprechen.
