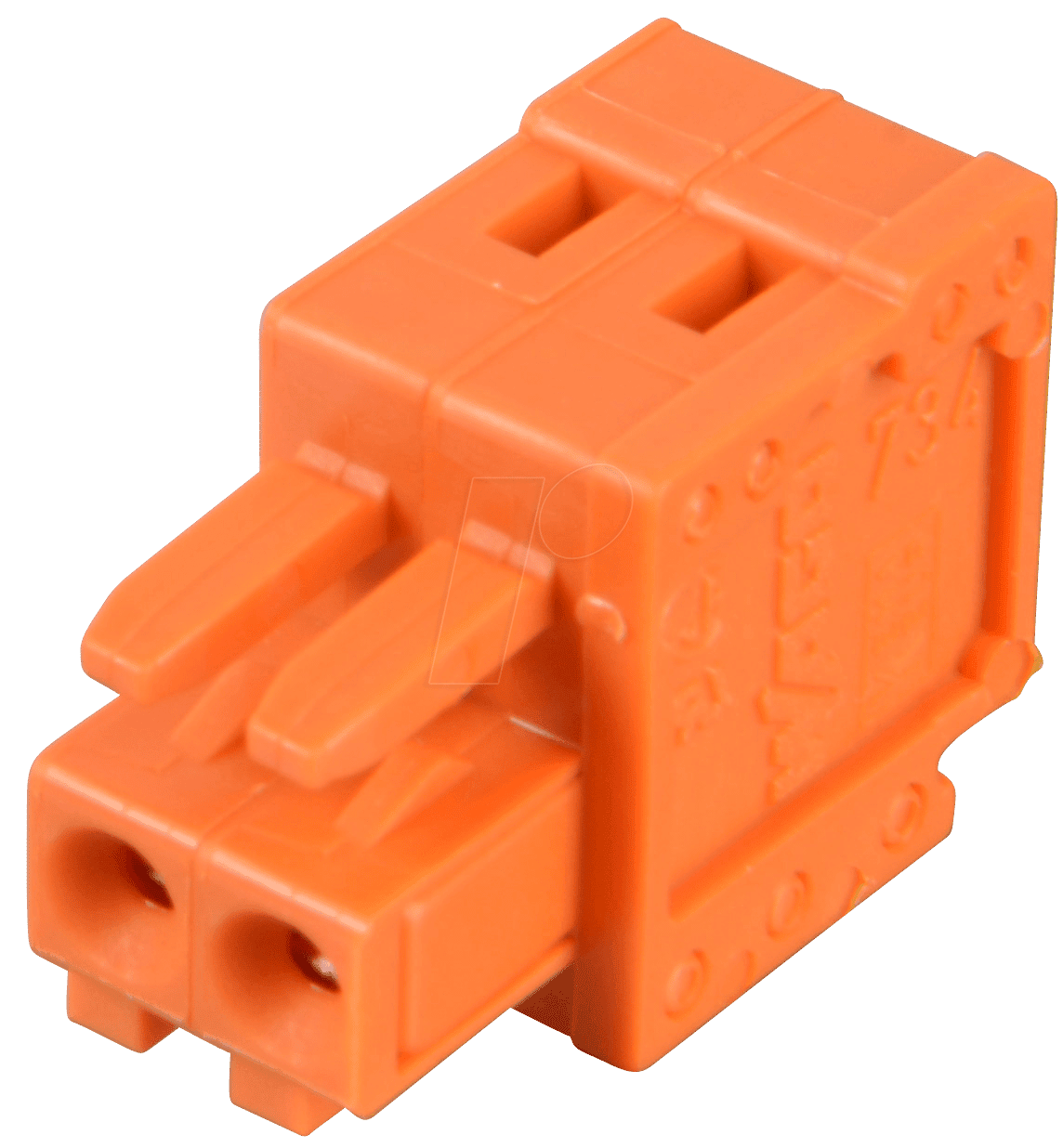

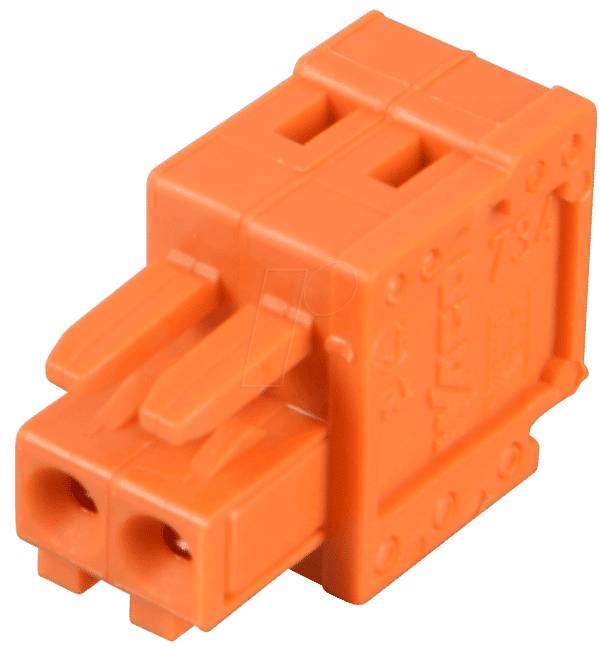

WAGO 734-202 – CAGE CLAMP Federleiste: Präzision und Zuverlässigkeit für Ihre Elektroinstallation
Suchen Sie nach einer zuverlässigen und effizienten Lösung für die sichere und schnelle Verbindung von Drähten in Ihrer Elektronik- und Steuerungstechnik? Die WAGO 734-202 CAGE CLAMP Federleiste ist die Antwort für professionelle Anwender, Ingenieure und erfahrene Heimwerker, die höchste Ansprüche an Qualität, Langlebigkeit und Benutzerfreundlichkeit stellen. Dieses kompakte und leistungsstarke Verbindungselement wurde entwickelt, um traditionelle, zeitaufwändige Verbindungsmethoden zu ersetzen und bietet eine robuste und wartungsfreie Lösung für eine Vielzahl von Anwendungen.
Die überlegene Wahl: Warum WAGO 734-202?
Im Gegensatz zu herkömmlichen Schraubklemmen, die ein Nachziehen erfordern und anfällig für Vibrationen sind, bietet die WAGO 734-202 CAGE CLAMP Technologie eine durchdachte und überlegene Lösung. Die integrierte Federkraft sorgt für einen konstanten und sicheren Anpressdruck auf den Leiter, unabhängig von Temperaturschwankungen oder Vibrationen. Dies eliminiert das Risiko von kalten Lötstellen oder losen Verbindungen, was zu einer erhöhten Sicherheit und Zuverlässigkeit Ihrer elektrischen Anlagen führt. Die Mini-Ausführung mit einem Rastermaß von 3,81 mm und 2 Polen ist speziell für Anwendungen konzipiert, bei denen Platz eine kritische Rolle spielt, ohne Kompromisse bei der Leistung einzugehen.
Vorteile der WAGO 734-202 CAGE CLAMP Federleiste
- Schnelle und einfache Verdrahtung: Dank des innovativen CAGE CLAMP®-Anschlusses ist kein Werkzeug zum Öffnen der Klemme erforderlich. Leiter werden einfach eingesteckt und sind sofort sicher verbunden. Dies spart signifikant Zeit und reduziert Montagefehler.
- Wartungsfreie Verbindungen: Die Federkraft sorgt für einen dauerhaft sicheren Kontakt, der auch bei starken Vibrationen oder Temperaturschwankungen Bestand hat. Ein Nachziehen ist nicht notwendig, was die Wartungsintervalle verlängert und die Betriebskosten senkt.
- Hohe elektrische Sicherheit: Die präzise konstruierte Federklemmtechnik gewährleistet einen zuverlässigen Stromfluss und minimiert das Risiko von Kurzschlüssen oder Überhitzung. Dies erhöht die Sicherheit Ihrer gesamten elektrischen Anlage.
- Kompaktes Design: Mit einem Rastermaß von 3,81 mm und der 2-poligen Ausführung ist diese Federleiste ideal für platzkritische Anwendungen in der Geräte- und Schaltschrankverdrahtung, wo jede Millimeter zählt.
- Vielseitige Anwendungsmöglichkeiten: Ob in der Gebäudeautomation, der industriellen Steuerungstechnik, im Maschinenbau oder in der Löttechnik – die WAGO 734-202 ist eine flexible und robuste Lösung für verschiedenste elektrische Verbindungen.
- Hohe Strombelastbarkeit: Trotz ihrer kompakten Größe ist die Federleiste für ihre jeweilige Polzahl und Leiterquerschnitt ausgelegt und ermöglicht eine sichere Übertragung von Strömen im professionellen Anwendungsbereich.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und die bewährte CAGE CLAMP®-Technologie garantieren eine lange Lebensdauer und zuverlässige Funktion, auch unter anspruchsvollen Umgebungsbedingungen.
Technische Spezifikationen und Materialität
Die WAGO 734-202 ist mehr als nur ein Verbindungselement; sie ist ein präzisionsgefertigtes Bauteil, das auf Langlebigkeit und Leistung ausgelegt ist. Die Gehäusematerialien sind sorgfältig ausgewählt, um Beständigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung zu gewährleisten. Die interne Federkonstruktion, das Herzstück der CAGE CLAMP®-Technologie, besteht aus hochqualitativem Federstahl, der seine Spannkraft über Jahre hinweg beibehält.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktfamilie | WAGO Serie 734 |
| Anschlusstechnik | CAGE CLAMP® |
| Polzahl | 2 |
| Rastermaß | 3,81 mm |
| Leiteranschlussart | Einzelleiter, feindrähtig und eindrähtig |
| Nennspannung | Entsprechend den geltenden Normen und spezifischen Anwendungsdaten (typischerweise 250V oder höher, je nach Isolationsmaterial und Anwendung) |
| Nennstrom | Entsprechend den geltenden Normen und spezifischen Anwendungsdaten (typischerweise 10A oder höher, je nach Leiterquerschnitt und Anwendung) |
| Gehäusematerial | Hochwertiger, thermoplastischer Kunststoff (halogenfrei, flammwidrig gemäß UL94 V-0) |
| Federkontaktmaterial | Hochfester Federstahl für dauerhafte Spannkraft |
| Einsatztemperatur | Geeignet für einen breiten Temperaturbereich, der typische Betriebsbedingungen in der Industrie und Gebäudetechnik abdeckt (-20°C bis +105°C, je nach Spezifikation) |
| Konformität | Erfüllt relevante internationale Normen wie IEC, UL, CSA für elektrische Verbindungen |
Präzision in der Anwendung: Einsatzbereiche der WAGO 734-202
Die WAGO 734-202 CAGE CLAMP Federleiste ist aufgrund ihrer kompakten Abmessungen und der bewährten Anschlusskinematik ein unverzichtbares Bauteil in einer Vielzahl von professionellen Anwendungen. Ihre einfache Handhabung und die wartungsfreie Natur machen sie zur idealen Wahl für Serienfertigung und Installationen, bei denen Effizienz und Zuverlässigkeit im Vordergrund stehen.
- Geräteanschlüsse: Perfekt geeignet für interne und externe Verbindungen in Elektronikgeräten, Netzteilen und Messgeräten, wo Platzersparnis und schnelle Montage entscheidend sind.
- Steuerungstechnik und SPS: Die 2-polige Ausführung ermöglicht die sichere Verdrahtung von Signalen und Versorgungsleitungen in Speicherprogrammierbaren Steuerungen (SPS) und anderen Automatisierungssystemen.
- Gebäudeautomation: Ob für Beleuchtungssteuerungen, Heizungs-, Lüftungs- und Klimatechnik (HLK) oder Sicherheitssysteme – die WAGO 734-202 bietet eine robuste und zuverlässige Verbindung.
- Modulare Elektronik: Ideal für die Verbindung von Modulen in industriellen Schaltschränken, von Leistungselektronik bis hin zu Kommunikationsschnittstellen.
- Prototypenbau und Entwicklung: Erleichtert das schnelle und sichere Verbinden von Komponenten während der Entwicklungsphase, wo Flexibilität und schnelle Iteration gefragt sind.
- Netzteil- und Stromversorgungsanschlüsse: Bietet eine sichere und effiziente Verbindung für die Spannungsversorgung von Bauteilen und Geräten.
- Sensor- und Aktoranbindungen: Ermöglicht die einfache und sichere Anbindung von Sensoren und Aktoren in automatisierten Prozessen.
FAQ – Häufig gestellte Fragen zu WAGO 734-202 – CAGE CLAMP Federleiste, Mini, RM 3,81, 2-polig
Was ist CAGE CLAMP Technologie?
CAGE CLAMP® ist eine von WAGO entwickelte und patentierte Anschlussklemme, die auf Federkraft basiert. Sie ermöglicht einen schnellen, werkzeuglosen und sicheren Anschluss von elektrischen Leitern. Die Feder sorgt für einen konstanten Anpressdruck, der unabhängig von Vibrationen und Temperaturschwankungen eine dauerhaft sichere Verbindung gewährleistet.
Ist die WAGO 734-202 für den Einsatz in feuchten Umgebungen geeignet?
Die Gehäusematerialien sind in der Regel robust und für viele Umgebungsbedingungen ausgelegt. Für den Einsatz in extrem feuchten oder korrosiven Umgebungen sollten jedoch immer die spezifischen Umgebungsanforderungen und die IP-Schutzklasse des Gerätes berücksichtigt werden. Die Klemme selbst bietet keinen direkten Feuchtigkeitsschutz, aber ihre Konstruktion ist auf Stabilität unter normalen Betriebsbedingungen ausgelegt.
Welche Leiterquerschnitte können mit der WAGO 734-202 angeschlossen werden?
Die maximalen und minimalen Leiterquerschnitte für die WAGO 734-202 sind in den technischen Datenblättern von WAGO spezifiziert. Typischerweise können sowohl eindrähtige als auch feindrähtige Leiter im Bereich von ca. 0,14 mm² bis 1,5 mm² angeschlossen werden, abhängig von der spezifischen Ausführung und den geltenden Normen.
Muss ich die Anschlüsse der WAGO 734-202 regelmäßig überprüfen oder nachziehen?
Nein, das ist ein wesentlicher Vorteil der CAGE CLAMP®-Technologie. Die integrierte Feder sorgt für einen permanenten und sicheren Anpressdruck, wodurch ein Nachziehen der Anschlüsse überflüssig wird. Dies reduziert den Wartungsaufwand erheblich.
Wie unterscheidet sich die WAGO 734-202 von einer Schraubklemme?
Die Hauptunterschiede liegen in der Anschlusskinematik und der Wartungsfreiheit. Schraubklemmen erfordern ein Werkzeug zum Anziehen und können sich durch Vibrationen oder thermische Zyklen lockern. Die CAGE CLAMP®-Federklemmung ist werkzeuglos zu bedienen, passt sich automatisch an Leiterbewegungen an und sorgt für eine dauerhaft sichere Verbindung ohne Nachziehen.
Ist die WAGO 734-202 für hohe Ströme geeignet?
Die Nennstrombelastbarkeit der WAGO 734-202 hängt von der spezifischen Ausführung, den verwendeten Leitern und den geltenden Normen ab. Für die meisten Anwendungen im Bereich der Geräte- und Steuerungstechnik ist die Strombelastbarkeit dieser Serie jedoch absolut ausreichend und sicher konzipiert. Für sehr hohe Stromstärken sind möglicherweise andere WAGO Produktserien oder Verbindungsmethoden erforderlich.
Kann ich mit der WAGO 734-202 Leiter verschiedener Querschnitte in einer Klemme verbinden?
Die WAGO 734-202 ist für den Anschluss von jeweils einem Leiter pro Anschluss vorgesehen. Es ist nicht zulässig, mehrere Leiter unterschiedlicher oder gleicher Querschnitte in einer einzigen CAGE CLAMP®-Öffnung zu verbinden, da dies die sichere und normgerechte Funktion beeinträchtigen würde.
