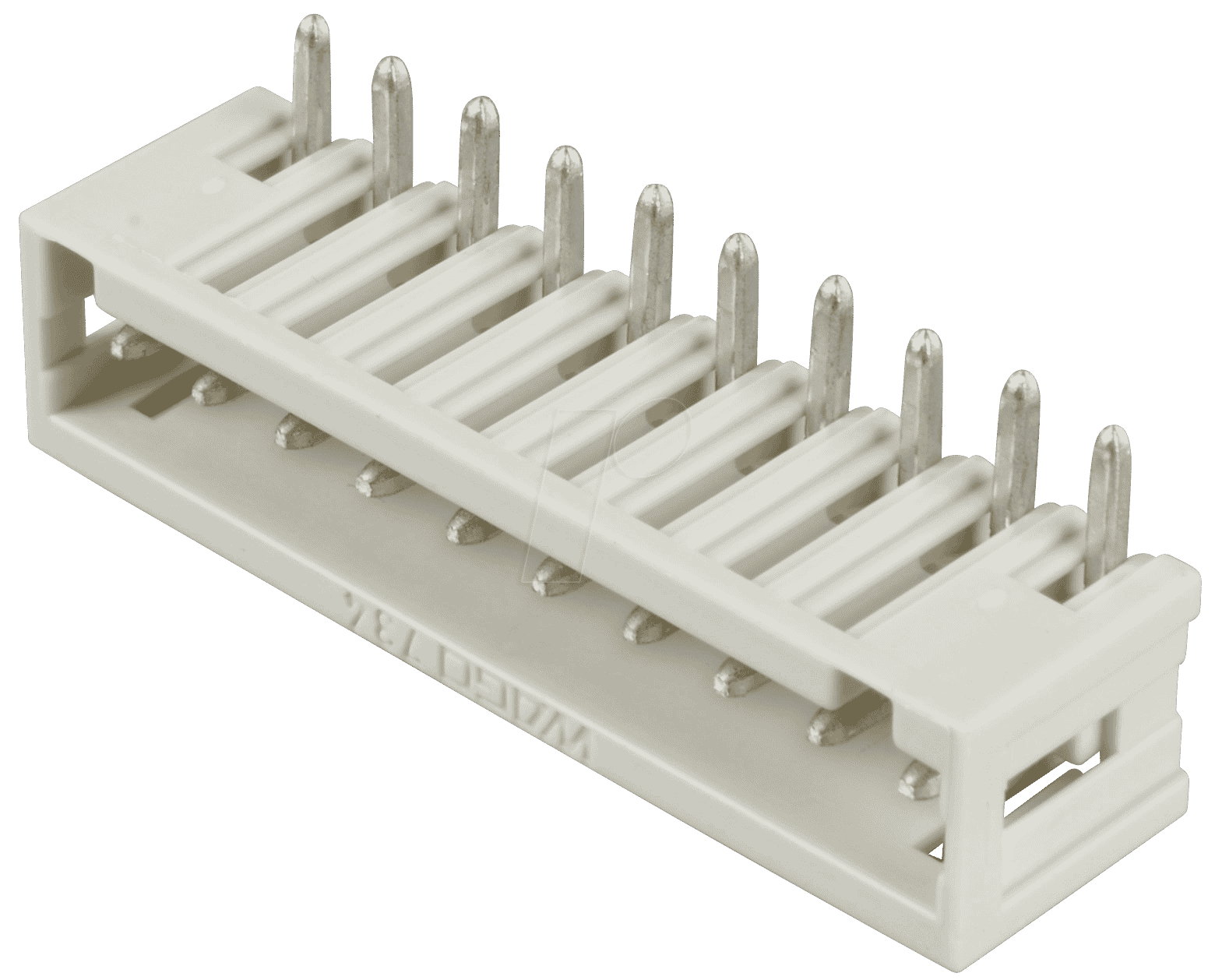

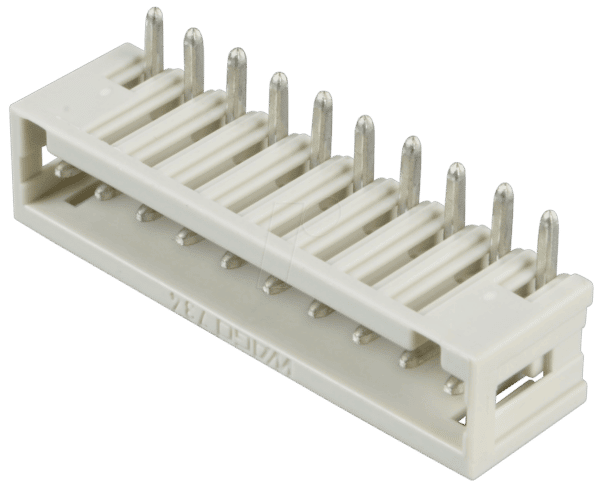

WAGO 734-170 – Präzise Verbindung für Ihre Elektronikprojekte
Sie suchen eine zuverlässige und platzsparende Lösung für die Signalübertragung und Stromversorgung auf Leiterplatten? Die WAGO 734-170 Print-Stiftleiste, Mini, RM 3,5, gewinkelt, 10-pol. ist die Antwort für Ingenieure, Entwickler und Hobby-Elektroniker, die Wert auf exakte Verbindungen und höchste Effizienz legen. Diese Stiftleiste minimiert Verdrahtungsaufwand und maximiert die Flexibilität in kompakten Anwendungen.
Überlegene Verbindungstechnik durch WAGO
Im Vergleich zu herkömmlichen Lötverbindungen oder weniger robusten Stecksystemen bietet die WAGO 734-170 eine signifikante Steigerung der Zuverlässigkeit und Anwendungsfreundlichkeit. Ihre Konstruktion ist darauf ausgelegt, mechanische Belastungen besser zu absorbieren und eine dauerhaft sichere elektrische Verbindung zu gewährleisten, was Ausfallzeiten und Nacharbeiten reduziert.
Optimale Anwendungsszenarien der 734-170
Diese gewinkelte Mini-Stiftleiste ist prädestiniert für eine Vielzahl von Einsatzzwecken, bei denen Platz und präzise Signalübertragung im Vordergrund stehen. Ob in der Mess- und Regeltechnik, der Industrieelektronik, der Automatisierungstechnik oder in anspruchsvollen Konsumerelektronik-Anwendungen – die WAGO 734-170 ermöglicht effiziente und platzsparende Verdrahtungslösungen.
- Entwicklung kompakter Steuerungsmodule
- Integration von Sensoren und Aktoren in Gehäusen
- Aufbau von Prüf- und Testvorrichtungen
- Signalverteilung auf verteilten Systemen
- Kompakte Stromversorgungsanschlüsse auf Leiterplatten
Technische Spezifikationen und qualitative Merkmale
Die WAGO 734-170 Print-Stiftleiste zeichnet sich durch ihre hochwertige Verarbeitung und ihre durchdachten technischen Eigenschaften aus. Der Rastermaß von 3,5 mm in Kombination mit der Mini-Bauform ermöglicht eine hohe Polzahl auf kleinstem Raum. Die gewinkelte Ausführung erleichtert die Anordnung von Kabeln und die platzsparende Integration in Gehäuse, während die 10-polige Konfiguration eine flexible Verteilung mehrerer Signale oder Leitungen ermöglicht.
Konstruktionsmerkmale für Langlebigkeit und Leistung
Die Auswahl der Materialien und die präzise Fertigung sind entscheidend für die Performance dieser Stiftleiste. Die Kontakte sind typischerweise aus einer Kupferlegierung gefertigt und oberflächenveredelt, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Das Gehäusematerial ist robust und thermisch stabil, um auch unter anspruchsvollen Umgebungsbedingungen zuverlässig zu funktionieren. Die Steckverbindung ist auf eine hohe Lebensdauer ausgelegt, sowohl in Bezug auf mechanische Zyklen als auch auf elektrische Stabilität.
Vorteile der gewinkelten Ausführung
Die gewinkelte Bauform der WAGO 734-170 bietet entscheidende Vorteile bei der Leiterplattenbestückung und der anschließenden Verkabelung. Sie ermöglicht eine 90-Grad-Ausrichtung der Kabel von der Leiterplatte weg, was insbesondere in Gehäusen mit begrenztem Platzangebot von großem Vorteil ist. Dies erleichtert nicht nur die Montage, sondern trägt auch zu einer aufgeräumten Verdrahtung bei und verhindert mechanische Spannungen auf den Lötstellen oder Steckverbindungen.
Detaillierte Produktmerkmale der WAGO 734-170
| Merkmal | Beschreibung |
|---|---|
| Hersteller | WAGO |
| Produkttyp | Print-Stiftleiste |
| Serie | 734 |
| Rastermaß (RM) | 3,5 mm |
| Anzahl der Pole | 10 |
| Bauform | Mini, gewinkelt |
| Anschluss auf Leiterplatte | Lötanschluss (passend für Standard-Lötpads) |
| Kontaktmaterial | Hochleitfähige Kupferlegierung mit geeigneter Oberflächenveredelung für Korrosionsschutz und Langlebigkeit. |
| Gehäusematerial | Thermisch stabiler und mechanisch robuster Kunststoff, erfüllt UL94-V0 Standards für Flammwidrigkeit. |
| Betriebstemperaturbereich | Typischerweise ausgelegt für einen breiten industriellen Temperaturbereich, z.B. -40°C bis +105°C, abhängig von der spezifischen Ausführung und Anwendung. |
| Nennstrom | Abhängig von Leiterbahnbreite und Umgebungstemperatur, typischerweise optimiert für geringe bis mittlere Strombelastungen in Signal- und Steueranwendungen. |
| Nennspannung | Entspricht den Standards für sichere Niederspannungsanwendungen, VDE-zertifiziert für den relevanten Einsatzzweck. |
| Isolationsgruppe | Hochwertige Isolation zur Vermeidung von Kriechströmen und Kurzschlüssen. |
| Montage auf Leiterplatte | Einfaches Durchstecken und anschließendes Löten für eine sichere und dauerhafte Verbindung. |
Einsatzbereiche und technische Überlegenheit
Die WAGO 734-170 ist ein Paradebeispiel für durchdachte Verbindungstechnik im Bereich der Leiterplattenmontage. Ihr kompakter Aufbau mit einem Rastermaß von 3,5 mm ermöglicht eine hohe Packungsdichte, was in der modernen Elektronikentwicklung unerlässlich ist. Die gewinkelte Ausführung erleichtert die Kabelzuführung und -führung, wodurch Platz im Gehäuse gespart und die Installation vereinfacht wird. Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine zuverlässige elektrische Verbindung, die auch unter Vibrationen oder Temperaturschwankungen Bestand hat.
Die Wahl für präzise Signalübertragung
Bei der Übertragung von empfindlichen Signalen ist die Qualität der Verbindung entscheidend. Die WAGO 734-170 minimiert Signalverluste und Störungen durch ihre optimierte Kontaktgeometrie und Materialqualität. Dies ist besonders wichtig in der Mess- und Regeltechnik, wo selbst kleinste Ungenauigkeiten zu fehlerhaften Messergebnissen führen können. Die WAGO-typische Zuverlässigkeit stellt sicher, dass Ihre Signale klar und unverfälscht ihr Ziel erreichen.
Effiziente Stromversorgung in kompakten Systemen
Neben der Signalübertragung eignet sich die 734-170 auch für die Zuleitung von geringeren bis mittleren Strömen. Die gut dimensionierten Kontakte und die stabile Lötverbindung gewährleisten eine sichere Stromversorgung für Komponenten und Module. Dies macht sie zu einer vielseitigen Lösung für die Stromverteilung auf Leiterplatten, wo Platzersparnis und Effizienz im Vordergrund stehen.
FAQ – Häufig gestellte Fragen zu WAGO 734-170 – Print-Stiftleiste, Mini, RM 3,5, gewinkelt, 10-pol.
Kann die WAGO 734-170 auch für höhere Stromstärken verwendet werden?
Die WAGO 734-170 ist primär für Signalübertragung und geringe bis mittlere Stromstärken konzipiert. Für Anwendungen mit höheren Strombelastungen empfehlen wir die Konsultation der technischen Datenblätter und die Auswahl spezialisierterer Stromversorgungsanschlüsse von WAGO, die für die jeweilige Stromstärke und Leiterbahnbreite ausgelegt sind.
Wie erfolgt die Montage der Stiftleiste auf der Leiterplatte?
Die Montage erfolgt durch einfaches Durchstecken der Pins durch die vorgebohrten Lötpads auf der Leiterplatte. Anschließend werden die Pins durch Lötprozesse dauerhaft mit der Leiterplatte verbunden. Dies ist ein Standardverfahren für Print-Stiftleisten.
Welche Art von Steckverbindern sind mit der WAGO 734-170 kompatibel?
Die WAGO 734-170 Print-Stiftleiste dient als Gegenstück für Buchsenleisten oder Stecker mit einem Rastermaß von 3,5 mm. Es ist wichtig sicherzustellen, dass das zu verwendende Gegenstück ebenfalls das korrekte Rastermaß und die passende Anzahl an Polen aufweist.
Ist die WAGO 734-170 für den Einsatz unter rauen Umgebungsbedingungen geeignet?
Ja, die Verwendung hochwertiger Materialien wie thermisch stabiler Kunststoffe und korrosionsbeständiger Kontaktmetalllegierungen macht die WAGO 734-170 für viele industrielle Umgebungen geeignet. Es ist jedoch ratsam, die spezifischen Datenblätter bezüglich des Betriebstemperaturbereichs und der Schutzklassen für extreme Bedingungen zu prüfen.
Was bedeutet „RM 3,5“ bei dieser Stiftleiste?
RM steht für Rastermaß. RM 3,5 bedeutet, dass der Abstand zwischen der Mitte jedes Pins auf der Stiftleiste 3,5 Millimeter beträgt. Dieses Maß ist entscheidend für die Kompatibilität mit anderen elektronischen Bauteilen und Leiterplattenlayouts.
In welchen Farben ist die Gehäuseisolierung üblicherweise erhältlich?
Die Gehäuseisolierung ist oft in Standardfarben wie Grau oder Schwarz erhältlich, um eine einfache Identifizierung und Integration in verschiedene Designs zu ermöglichen. Spezifische Farbvarianten können je nach Hersteller und Serie variieren.
Bietet WAGO auch Varianten mit mehr oder weniger Polen für die 734-Serie an?
Die WAGO 734-Serie ist bekannt für ihre Vielfalt. Es sind üblicherweise Varianten mit einer unterschiedlichen Anzahl von Polen verfügbar, um den spezifischen Anforderungen verschiedenster Projekte gerecht zu werden. Die 10-polige Variante ist eine häufig genutzte Konfiguration.
