Perfekte Leiterplattenverbindungen für kompakte Designs: WAGO 734-165 Print-Stiftleiste

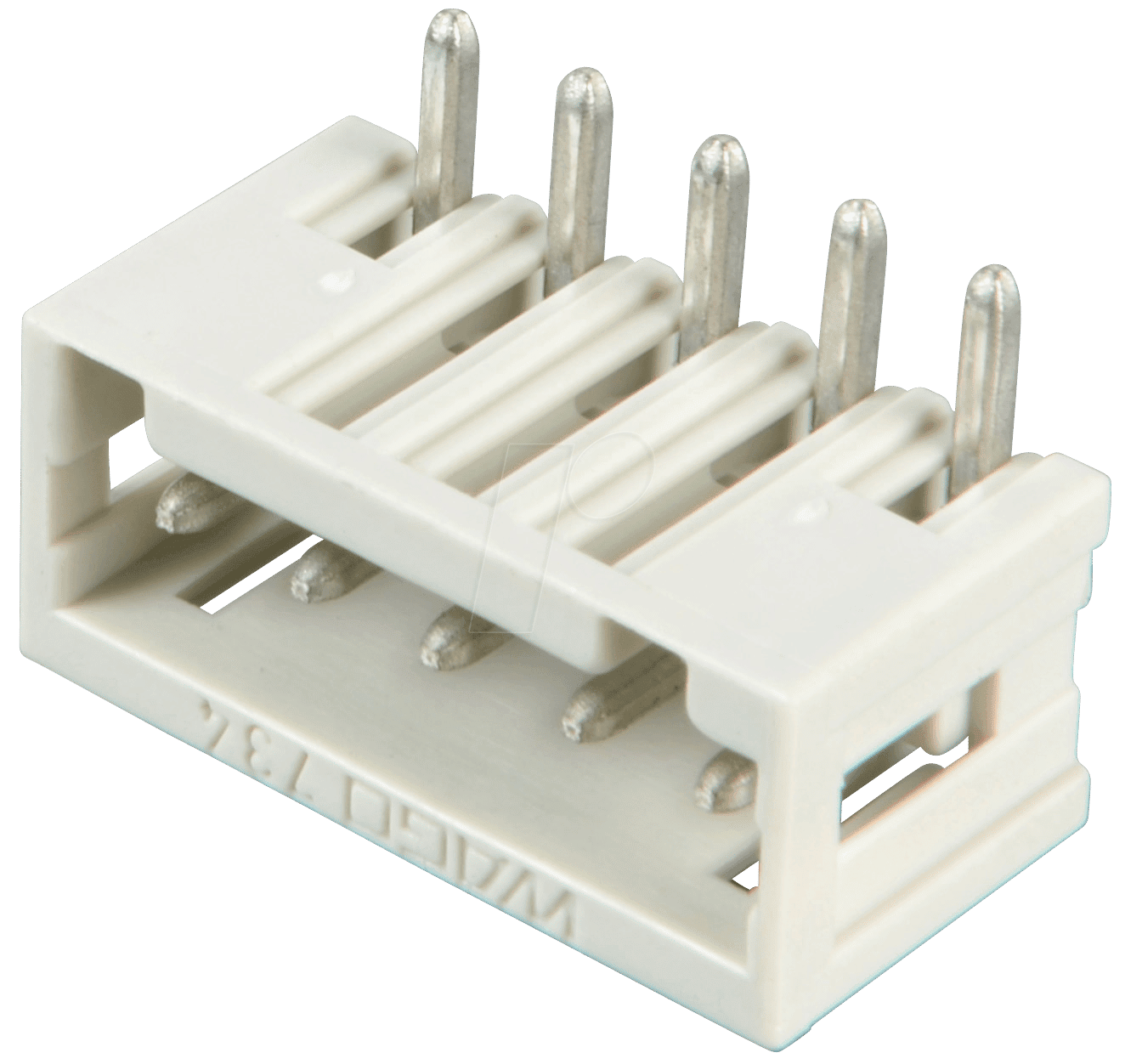

Die WAGO 734-165 Print-Stiftleiste ist die ideale Lösung für Entwickler und Ingenieure, die auf kleinstem Raum zuverlässige und effiziente Verbindungen auf Leiterplatten realisieren müssen. Speziell konzipiert für anspruchsvolle Anwendungen im Bereich der Elektronik und Automatisierungstechnik, ermöglicht diese gewinkelte 5-polige Stiftleiste mit einem Rastermaß von 3,5 mm die platzsparende Montage und sichere elektrische Verbindung von Komponenten.
Vorteile der WAGO 734-165 Print-Stiftleiste im Überblick
Die herausragenden Merkmale der WAGO 734-165 Print-Stiftleiste machen sie zur überlegenen Wahl gegenüber Standardlösungen:
- Kompaktes Design: Das Mini-Format und das geringe Rastermaß von 3,5 mm optimieren den Platzbedarf auf der Leiterplatte, was besonders in Gehäusen mit geringem Platzangebot von unschätzbarem Wert ist.
- Gewinkelte Bauform: Die 90-Grad-Ausrichtung ermöglicht eine flexible Verdrahtung und einfache Montage, wenn die Anschlusspunkte orthogonal zur Leiterplattenoberfläche erfolgen müssen. Dies erleichtert die Integration in komplexe Systeme und verbessert die mechanische Stabilität der Verbindungen.
- 5-polige Konfiguration: Bietet ausreichend Anschlussmöglichkeiten für gängige Signal- und Spannungsversorgungen in vielen elektronischen Schaltungen, ohne unnötig Platz zu beanspruchen.
- Hohe Zuverlässigkeit: WAGO steht für bewährte Verbindungstechnik. Die Print-Stiftleiste ist für dauerhafte und störungsfreie elektrische Verbindungen konzipiert, selbst unter widrigen Umgebungsbedingungen.
- Einfache Handhabung: Die klare Kennzeichnung und die standardisierten Anschlüsse vereinfachen den Montageprozess erheblich und reduzieren das Risiko von Verdrahtungsfehlern.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von der Industrieautomatisierung über die Medizintechnik bis hin zu Konsumerelektronik.
Technische Spezifikationen und Materialqualitäten
Die WAGO 734-165 Print-Stiftleiste zeichnet sich durch hochwertige Materialien und präzise Fertigung aus, um maximale Leistung und Langlebigkeit zu gewährleisten.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Serie | 734-Serie (Mini) |
| Anzahl der Pole | 5 |
| Rastermaß (RM) | 3,5 mm |
| Bauform | Gewinkelt (90°) |
| Anschlussart (Leiterplatte) | Löten |
| Nennstrom | Bis zu 10 A (abhängig von der Anwendung und Leiterplattengestaltung) |
| Nennspannung | Bis zu 250 V (abhängig von der Anwendung und Leiterplattengestaltung) |
| Isolationsmaterial | Hochwertiger Kunststoff (oft Polyamid, PA), Flammschutzklasse UL94 V-0 für erhöhte Sicherheit. Bietet exzellente elektrische Isolation und Beständigkeit gegen Wärme und mechanische Beanspruchung. |
| Kontaktmaterial | Verzinntes Messing oder Kupferlegierung. Diese Legierungen gewährleisten eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit, was für eine stabile und langlebige elektrische Verbindung unerlässlich ist. Die Verzinnung schützt die Kontakte zusätzlich vor Oxidation. |
| Betriebstemperatur | Typischerweise von -40 °C bis +105 °C, je nach spezifischer Materialspezifikation des Herstellers. Dies ermöglicht den Einsatz in einem breiten Spektrum von Umgebungsbedingungen. |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) |
| Abmessungen (pro Pol) | Optimiert für geringes Platzangebot auf der Leiterplatte, Details entnehmbar aus dem technischen Datenblatt. |
| Zulassungen | IECEx, ATEX, UL, CSA, RoHS-konform (typisch für WAGO-Produkte). Diese Zertifizierungen unterstreichen die hohe Qualität und Sicherheit des Produkts für den weltweiten Einsatz. |
Anwendungsbereiche der WAGO 734-165
Die WAGO 734-165 Print-Stiftleiste ist aufgrund ihrer Flexibilität und Robustheit in einer Vielzahl von Branchen und Applikationen einsetzbar:
- Industrielle Automatisierung und Steuerungstechnik: Zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten auf Leiterplatten in Schaltschränken und Steuergeräten.
- Beleuchtungstechnik: Insbesondere bei LED-Treibern und Lichtsteuerungen, wo kompakte Bauformen und zuverlässige Verbindungen entscheidend sind.
- Energie- und Messtechnik: Für die Integration von Messmodulen und Stromversorgungseinheiten in komplexen Geräten.
- Haushaltsgeräte: In der Steuerelektronik von Waschmaschinen, Kühlschränken und anderen Haushaltsgeräten zur sicheren und platzsparenden Verdrahtung.
- Automobilindustrie: Für die Vernetzung von Steuergeräten und Sensoren in Fahrzeugen, wo Zuverlässigkeit unter extremen Bedingungen gefordert ist.
- Medizintechnik: In Diagnosegeräten und Überwachungssystemen, wo höchste Präzision und Sicherheit unerlässlich sind.
Qualität und Innovation von WAGO
WAGO ist weltweit bekannt für seine innovativen Verbindungslösungen. Die 734-Serie, zu der auch die Print-Stiftleiste 734-165 gehört, verkörpert die Kernkompetenzen des Unternehmens: höchste Zuverlässigkeit, einfache Handhabung und Langlebigkeit. Durch den Einsatz von hochwertigen Materialien wie halogenfreiem Polyamid für das Gehäuse und verzinnten Kontakten aus Kupferlegierungen wird eine dauerhafte elektrische Leitfähigkeit und mechanische Stabilität gewährleistet. Die Flammschutzeigenschaften (oft UL94 V-0) des Isolationsmaterials erhöhen die Sicherheit, insbesondere in sicherheitskritischen Anwendungen. Die präzise Fertigung im geringen Rastermaß von 3,5 mm ermöglicht eine effiziente Raumnutzung auf der Leiterplatte, was in modernen elektronischen Geräten immer wichtiger wird. Die gewinkelte Bauform bietet zudem zusätzliche Flexibilität bei der Leiterplattenlayoutgestaltung und der Verkabelung innerhalb eines Gehäuses. Diese Kombination aus technischer Exzellenz und durchdachtem Design macht die WAGO 734-165 Print-Stiftleiste zu einem unverzichtbaren Bauteil für professionelle Elektronikentwicklungen.
FAQ – Häufig gestellte Fragen zu WAGO 734-165 – Print-Stiftleiste, Mini, RM 3,5, gewinkelt, 5-polig
Welche Art von Leiterplattenmontage ist für die WAGO 734-165 erforderlich?
Die WAGO 734-165 Print-Stiftleiste ist für die Durchsteckmontage (THT – Through-Hole Technology) auf Leiterplatten ausgelegt. Das bedeutet, die Pins werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend verlötet.
Welche Strom- und Spannungsbelastbarkeit hat diese Stiftleiste?
Die Nennstrombelastbarkeit liegt typischerweise bei bis zu 10 Ampere und die Nennspannung bei bis zu 250 Volt. Die genauen Werte können je nach spezifischer Anwendung, Leiterplattengestaltung und geltenden Normen variieren. Es ist ratsam, das offizielle Datenblatt von WAGO für exakte Spezifikationen zu konsultieren.
Ist die WAGO 734-165 für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, die WAGO 734-165 ist für den zuverlässigen Einsatz in einer Vielzahl von Umgebungsbedingungen konzipiert. Das hochqualitative Isolationsmaterial (oft Polyamid mit hoher Flammschutzkalssifizierung) und die robusten Kontakte bieten eine gute Beständigkeit gegen Temperatur, Feuchtigkeit und mechanische Belastungen, was sie für industrielle Anwendungen prädestiniert.
Kann die gewinkelte Bauform die Leiterplattenlayoutgestaltung beeinflussen?
Die gewinkelte Bauform der 734-165 ist ein Vorteil für die Leiterplattenlayoutgestaltung. Sie ermöglicht eine 90-Grad-Verbindung der Kabel zur Leiterplatte, was die Verdrahtung im Gehäuse erleichtert und oft eine kompaktere und geordnetere Kabelführung erlaubt. Dies kann auch die mechanische Stabilität der Anschlüsse verbessern.
Welche Vorteile bietet das Rastermaß von 3,5 mm?
Ein Rastermaß von 3,5 mm ist im Vergleich zu größeren Rastermaßen (z.B. 5,08 mm) eine deutliche Platzersparnis auf der Leiterplatte. Dies ist besonders vorteilhaft bei der Entwicklung kompakter Geräte oder wenn viele Anschlüsse auf engstem Raum untergebracht werden müssen, wie es beispielsweise in der Medizintechnik oder bei kleinen Steuerungseinheiten der Fall ist.
Wo liegen die Hauptanwendungsgebiete dieser speziellen Print-Stiftleiste?
Hauptanwendungsgebiete sind die industrielle Automatisierung, Steuerungstechnik, Beleuchtungstechnik (insbesondere LED), Energie- und Messtechnik, aber auch in der Unterhaltungselektronik und in Haushaltsgeräten, wo zuverlässige und platzsparende Anschlüsse gefordert sind.
Ist die WAGO 734-165 RoHS-konform und verfügt sie über relevante Sicherheitszertifizierungen?
WAGO-Produkte sind generell darauf ausgelegt, internationale Standards zu erfüllen. Die WAGO 734-165 ist typischerweise RoHS-konform und verfügt über relevante Sicherheitszertifizierungen wie UL, CSA und oft auch IECEx/ATEX für den Einsatz in explosionsgefährdeten Bereichen, was die hohe Qualität und Sicherheit des Produkts unterstreicht.
