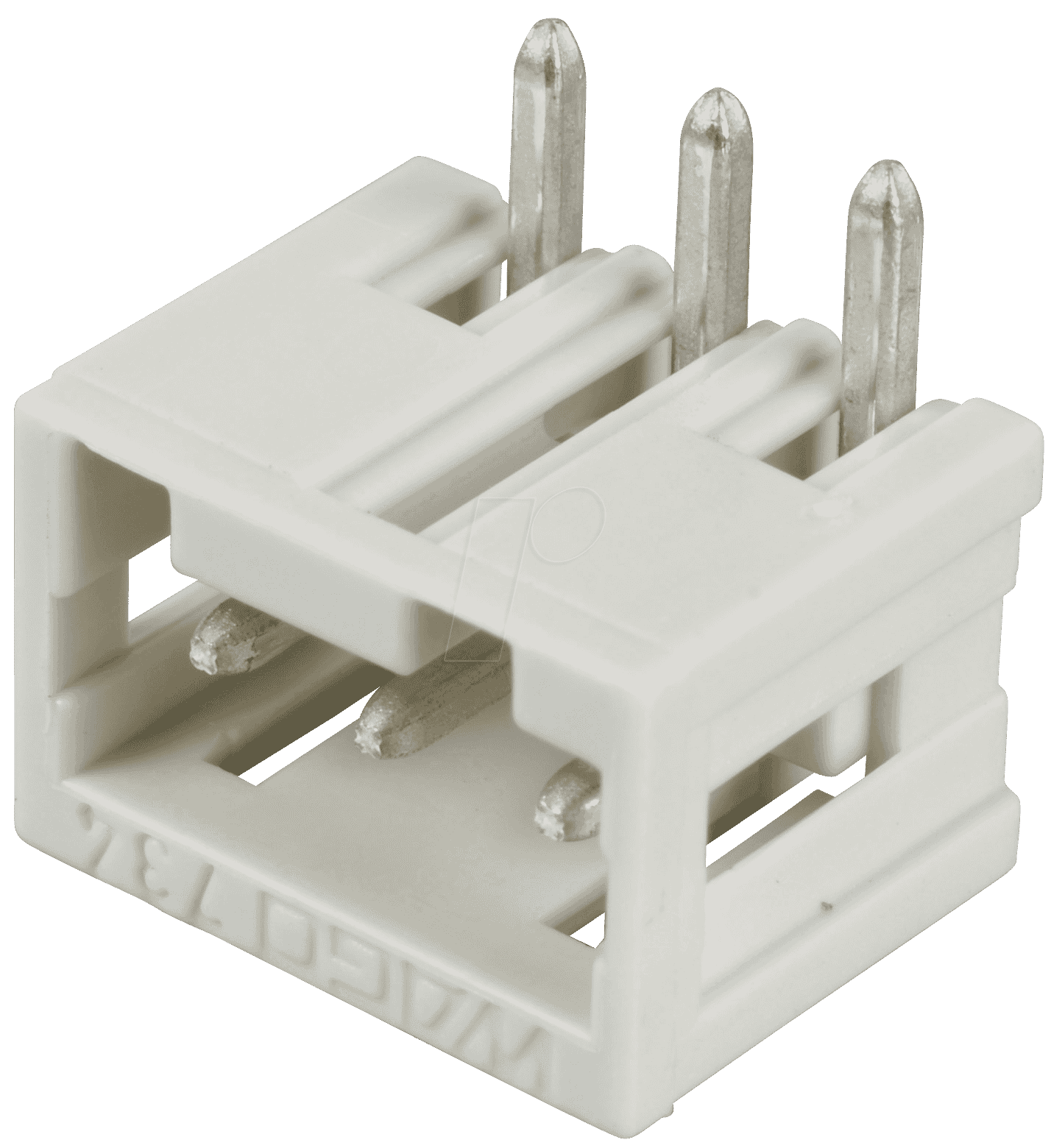

WAGO 734-163 – Print-Stiftleiste, Mini, RM 3,5, gewinkelt, 3-polig

Optimierte Leiterplattenanbindung mit der WAGO 734-163 Print-Stiftleiste

Die WAGO 734-163 Print-Stiftleiste, Mini, RM 3,5, gewinkelt, 3-polig ist die essenzielle Komponente für Ingenieure und Elektronikentwickler, die eine zuverlässige und platzsparende Verbindung zwischen Leiterplatte und externer Verkabelung benötigen. Sie löst das Problem der direkten und sicheren Signalübertragung in kompakten elektronischen Systemen, indem sie eine robuste mechanische Befestigung mit einfacher Steckverbindung kombiniert und so die Montageschritte vereinfacht und Fehlerquellen minimiert.

Präzision und Effizienz in der Anwendung

Die WAGO 734-163 definiert den Standard für Miniatur-Stiftleisten durch ihre herausragende Konstruktion und die bewährte WAGO-Qualität. Im Vergleich zu herkömmlichen Lötverbindungen oder größeren Stecker-Systemen bietet diese Print-Stiftleiste eine signifikant höhere Packungsdichte, erleichterte Handhabung und eine gesteigerte Zuverlässigkeit, insbesondere in anspruchsvollen Umgebungen. Die gewinkelte Bauform ermöglicht eine flexible Anordnung der Kabel auf der Leiterplatte und optimiert die Raumausnutzung in Gehäusen.

Überlegene Konstruktion und Materialtechnologie

Das Kernstück der überlegenen Leistung der WAGO 734-163 liegt in der sorgfältigen Auswahl der Materialien und der präzisen Fertigung. Die Kontakte sind aus einer robusten Kupferlegierung gefertigt, die eine exzellente Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Die Oberflächenveredelung der Kontakte, oft mit Zinn oder einer ähnlichen Legierung, minimiert den Übergangswiderstand und sichert eine dauerhaft stabile elektrische Verbindung über die gesamte Lebensdauer des Geräts. Das Gehäusematerial, in der Regel ein Hochleistungskunststoff wie Polyamid (PA), zeichnet sich durch hohe Temperaturbeständigkeit, mechanische Festigkeit und hervorragende Isolationseigenschaften aus. Diese Eigenschaften sind entscheidend für den Einsatz in einer Vielzahl von Anwendungen, von der Automatisierungstechnik bis hin zu Konsumerelektronik.

Technische Spezifikationen und Vorteile

• Kompaktes Design: Die Miniaturisierung des Designs mit einem Rastermaß von 3,5 mm ermöglicht eine hohe Kontaktdichte auf kleinstem Raum, ideal für platzkritische Anwendungen.
• Gewinkelte Anschlussgeometrie: Die 90-Grad-Ausrichtung der Anschlussstifte vereinfacht das Kabelrouting und die Montage in beengten Einbauverhältnissen.
• Robuste Kontakttechnologie: Die Verwendung hochwertiger Kupferlegierungen mit optimierter Oberflächenbehandlung sorgt für niedrige Übergangswiderstände und höchste Zuverlässigkeit.
• Hohe Temperaturbeständigkeit: Das Gehäusematerial ist für einen breiten Temperaturbereich ausgelegt, was den Einsatz in anspruchsvollen Umgebungen ermöglicht.
• Einfache Montage: Die Stiftleiste wird direkt auf die Leiterplatte gelötet und bietet eine feste Basis für die nachfolgende Steckverbindung mit kompatiblen Gegensteckern.
• Sichere Steckverbindung: Die präzise gefertigten Pins gewährleisten eine feste und sichere elektrische Verbindung, die Vibrationen und mechanischer Belastung standhält.
• 3-polige Konfiguration: Bietet eine ideale Lösung für die Anbindung von drei unabhängigen Signal- oder Spannungsleitungen.

Detaillierte Produktmerkmale im Überblick

Merkmal	Beschreibung
Hersteller	WAGO
Produktkategorie	Print-Stiftleiste
Modellnummer	734-163
Rastermaß (RM)	3,5 mm
Polzahl	3
Anschlussgeometrie	Gewinkelt (90°)
Montageart	Lötbar auf Leiterplatte
Material Kontaktträger	Hochleistungskunststoff (z.B. Polyamid), UL 94 V-0 klassifiziert für erhöhte Brandschutzanforderungen. Bietet ausgezeichnete thermische und elektrische Isolation.
Material Kontakte	Kupferlegierung mit optimierter Oberflächenbehandlung (z.B. Zinn oder Silberlegierung), für hervorragende Leitfähigkeit und Beständigkeit gegen Korrosion.
Nennspannung	Typischerweise gemäß relevanten Normen wie IEC 60947-7-1 oder UL, abhängig von der genauen Ausführung und Anwendung. Informationen sind im technischen Datenblatt zu finden.
Nennstrom	Spezifisch für die Polzahl und das Rastermaß ausgelegt, oft im Bereich von wenigen Ampere, um Überhitzung zu vermeiden. Genaue Werte im technischen Datenblatt.
Temperaturbereich	Breit gefächert, typischerweise von -40°C bis +105°C oder höher, abhängig vom Gehäusematerial und den Kontaktspezifikationen. Ermöglicht den Einsatz in verschiedenen klimatischen Bedingungen.
Isolationswiderstand	Sehr hoch, gewährleistet durch die Qualität des Gehäusematerials und die Konstruktion, um unerwünschte Kriechströme zu verhindern.
Konformität	Erfüllt gängige Industrienormen und Sicherheitsvorschriften (z.B. RoHS-Konformität, UL-Zertifizierung für bestimmte Regionen).

Anwendungsgebiete und Einsatzszenarien

Die WAGO 734-163 Print-Stiftleiste ist eine vielseitige Lösung für eine breite Palette von Branchen und Applikationen. Ihre kompakte Bauweise und die zuverlässige Steckverbindung machen sie ideal für:

• Industrielle Automatisierung: In Steuerungen, Sensorik und Aktuatorik, wo Platz begrenzt ist und eine sichere Signalübertragung unerlässlich ist.
• Gebäudetechnik: Für die Anbindung von Sensoren, Aktoren und Steuereinheiten in intelligenten Gebäudesystemen.
• Medizintechnik: In Diagnosegeräten und Patientenüberwachungssystemen, wo Zuverlässigkeit und Kompaktheit kritisch sind.
• Telekommunikation: In Kommunikationsgeräten und Netzwerkinfrastrukturen für die Signalverteilung.
• Konsumerelektronik: In Haushaltsgeräten, Unterhaltungselektronik und anderen Geräten, die eine platzsparende und zuverlässige Verkabelung erfordern.
• Prototypenentwicklung und Kleinserienfertigung: Die einfache Handhabung und die hohe Fertigungsgenauigkeit erleichtern den Einsatz in Entwicklungs- und Kleinserienprojekten.

Herstellungsprozess und Qualitätskontrolle

Jede WAGO 734-163 Print-Stiftleiste durchläuft einen strengen Herstellungsprozess, der auf höchste Präzision und Zuverlässigkeit ausgelegt ist. Von der Auswahl der Rohmaterialien über die präzise Spritzgusstechnik für die Gehäuse bis hin zur automatisierten Bestückung und Endkontrolle der Kontakte – jeder Schritt wird überwacht, um die Einhaltung der WAGO-Qualitätsstandards zu gewährleisten. Dies umfasst:

• Materialprüfung: Überprüfung der chemischen Zusammensetzung und mechanischen Eigenschaften der Kunststoffe und Metalllegierungen.
• Maßhaltigkeitsprüfung: Sicherstellung der exakten Abmessungen und Toleranzen der einzelnen Komponenten mittels optischer und mechanischer Messsysteme.
• Elektrische Prüfungen: Kontinuierliche Überprüfung der elektrischen Leitfähigkeit, des Isolationswiderstands und der Kontaktkraft während des Fertigungsprozesses.
• Dauerbelastungstests: Simulation von Einsatzbedingungen, um die Langzeitstabilität und Robustheit der Steckverbindung unter verschiedenen thermischen und mechanischen Belastungen zu verifizieren.

Diese rigorose Qualitätskontrolle stellt sicher, dass die WAGO 734-163 Print-Stiftleiste auch unter widrigsten Bedingungen eine konsistente und sichere Leistung bietet.

Ergonomie und Benutzerfreundlichkeit

Über die rein technischen Aspekte hinaus legt WAGO großen Wert auf die Ergonomie und Benutzerfreundlichkeit seiner Produkte. Die 734-163 Serie ist so konzipiert, dass sie eine einfache und fehlerfreie Montage ermöglicht. Die Stifte sind präzise ausgerichtet und die Einrastmechanismen (falls zutreffend bei kompatiblen Gegenstücken) bieten ein klares taktiles Feedback. Die gewinkelte Bauform trägt ebenfalls zur intuitiven Montage bei, da sie die Ausrichtung der Kabel von vornherein erleichtert und das Risiko von Verdrehungen oder falschen Anschlüssen minimiert. Dies spart wertvolle Zeit in der Fertigung und reduziert die Wahrscheinlichkeit von Montagefehlern, die zu kostspieligen Nacharbeiten führen könnten.

Die Vorteile der WAGO-Steckverbindungstechnologie

WAGO hat sich weltweit einen Namen für innovative und zuverlässige Verbindungstechnik gemacht. Die 734-163 Print-Stiftleiste profitiert von dieser Expertise. Im Gegensatz zu älteren oder weniger standardisierten Verbindungslösungen bietet die WAGO-Technologie:

• Gleichbleibend hohe Kontaktqualität: Die Konstruktion der Kontakte und die Materialauswahl sind darauf ausgelegt, einen konstanten und stabilen Kontakt über viele Steckzyklen hinweg zu gewährleisten.
• Reduzierung von Wartungsaufwand: Die hohe Zuverlässigkeit minimiert Ausfälle und damit den Bedarf an Wartung und Reparatur.
• Standardisierung: Die klare Definition von Rastermaß und Polzahl ermöglicht die Kompatibilität mit einer breiten Palette von Gegenstücken und reduziert die Komplexität bei der Systemintegration.
• Sicherheit: Die Produkte sind nach internationalen Standards zertifiziert und erfüllen strenge Sicherheitsanforderungen, was den Schutz von Mensch und Anlage gewährleistet.

Nachhaltigkeit und Umweltaspekte

WAGO ist sich seiner Verantwortung für die Umwelt bewusst. Die Fertigung der 734-163 Print-Stiftleiste erfolgt unter Berücksichtigung von Nachhaltigkeitsprinzipien. Dies beinhaltet:

• Materialeffizienz: Optimierte Designs und Fertigungsprozesse zur Minimierung des Materialverbrauchs.
• RoHS-Konformität: Die Einhaltung der Richtlinie zur Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten.
• Energieeffiziente Produktion: Einsatz energieoptimierter Maschinen und Prozesse in den Fertigungsstätten.
• Langlebigkeit: Die Robustheit und Zuverlässigkeit der Produkte tragen zu einer längeren Lebensdauer der Endgeräte bei, was die Notwendigkeit eines frühzeitigen Austauschs reduziert.

Diese Aspekte machen die WAGO 734-163 zu einer verantwortungsbewussten Wahl für zukunftsorientierte Elektronikentwicklungen.

FAQ – Häufig gestellte Fragen zu WAGO 734-163 – Print-Stiftleiste, Mini, RM 3,5, gewinkelt, 3-polig

Was ist das Rastermaß (RM) und warum ist es wichtig?

Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlussstifte einer Stiftleiste an. Bei der WAGO 734-163 beträgt dieses 3,5 mm. Ein kleineres Rastermaß wie dieses ermöglicht eine höhere Kontaktdichte auf der Leiterplatte und ist entscheidend für die Miniaturisierung elektronischer Geräte.

Welche Art von Gegenstecker ist mit der WAGO 734-163 kompatibel?

Die WAGO 734-163 Print-Stiftleiste ist für die Steckverbindung mit kompatiblen WAGO-Steckverbinder-Systemen konzipiert, die ebenfalls das Rastermaß von 3,5 mm aufweisen und die entsprechende Polzahl (hier 3-polig) unterstützen. Genaue Spezifikationen und empfohlene Gegenstücke finden Sie in den technischen Datenblättern und Anwendungshinweisen von WAGO.

Kann die Stiftleiste auch für höhere Stromstärken verwendet werden?

Die Nennstrombelastbarkeit der WAGO 734-163 ist spezifisch für ihre Polzahl und das Rastermaß ausgelegt. Typischerweise liegen die Werte im Bereich von wenigen Ampere. Für Anwendungen mit höheren Stromstärken sind möglicherweise andere WAGO-Produkte mit größerem Rastermaß und höherer Stromtragfähigkeit erforderlich. Bitte konsultieren Sie das technische Datenblatt für die genauen Nennstromwerte.

Ist die WAGO 734-163 für den Einsatz unter rauen Umgebungsbedingungen geeignet?

Ja, die Verwendung von hochwertigen Materialien wie Polyamid für das Gehäuse und korrosionsbeständigen Kupferlegierungen für die Kontakte verleiht der WAGO 734-163 eine gute Beständigkeit gegenüber vielen Umgebungsfaktoren wie Temperatur, Feuchtigkeit und chemischen Einflüssen. Die genauen Einsatzgrenzen entnehmen Sie bitte dem technischen Datenblatt, das detaillierte Informationen zum Temperaturbereich und zur Beständigkeit enthält.

Wie wird die Stiftleiste auf der Leiterplatte montiert?

Die Montage der WAGO 734-163 erfolgt durch Löten der Anschlussstifte direkt auf die dafür vorgesehenen Pads auf der Leiterplatte. Dies gewährleistet eine mechanisch robuste und elektrisch leitfähige Verbindung. Eine fachgerechte Lötverbindung ist für die Zuverlässigkeit und Langlebigkeit der gesamten Schaltung entscheidend.

Bietet WAGO auch Ausführungen mit mehr oder weniger Polen an?

Ja, WAGO bietet die Serie 734 in einer Vielzahl von Polzahlen an, um den unterschiedlichen Anforderungen verschiedener Anwendungen gerecht zu werden. So sind auch Varianten mit weniger oder mehr als drei Polen verfügbar, um Flexibilität bei der Schaltungsgestaltung zu gewährleisten.

Welche Vorteile bietet die gewinkelte Bauform gegenüber einer geraden Stiftleiste?

Die gewinkelte Bauform (90 Grad) der WAGO 734-163 ermöglicht eine platzsparende und geordnete Verlegung der Kabel auf der Leiterplatte und im Gehäuse. Sie erleichtert das Routing von Kabelbäumen und kann die Zugentlastung verbessern. Dies ist besonders vorteilhaft in Geräten mit begrenztem Bauraum, wo eine geradlinige Kabelführung nicht praktikabel wäre.
