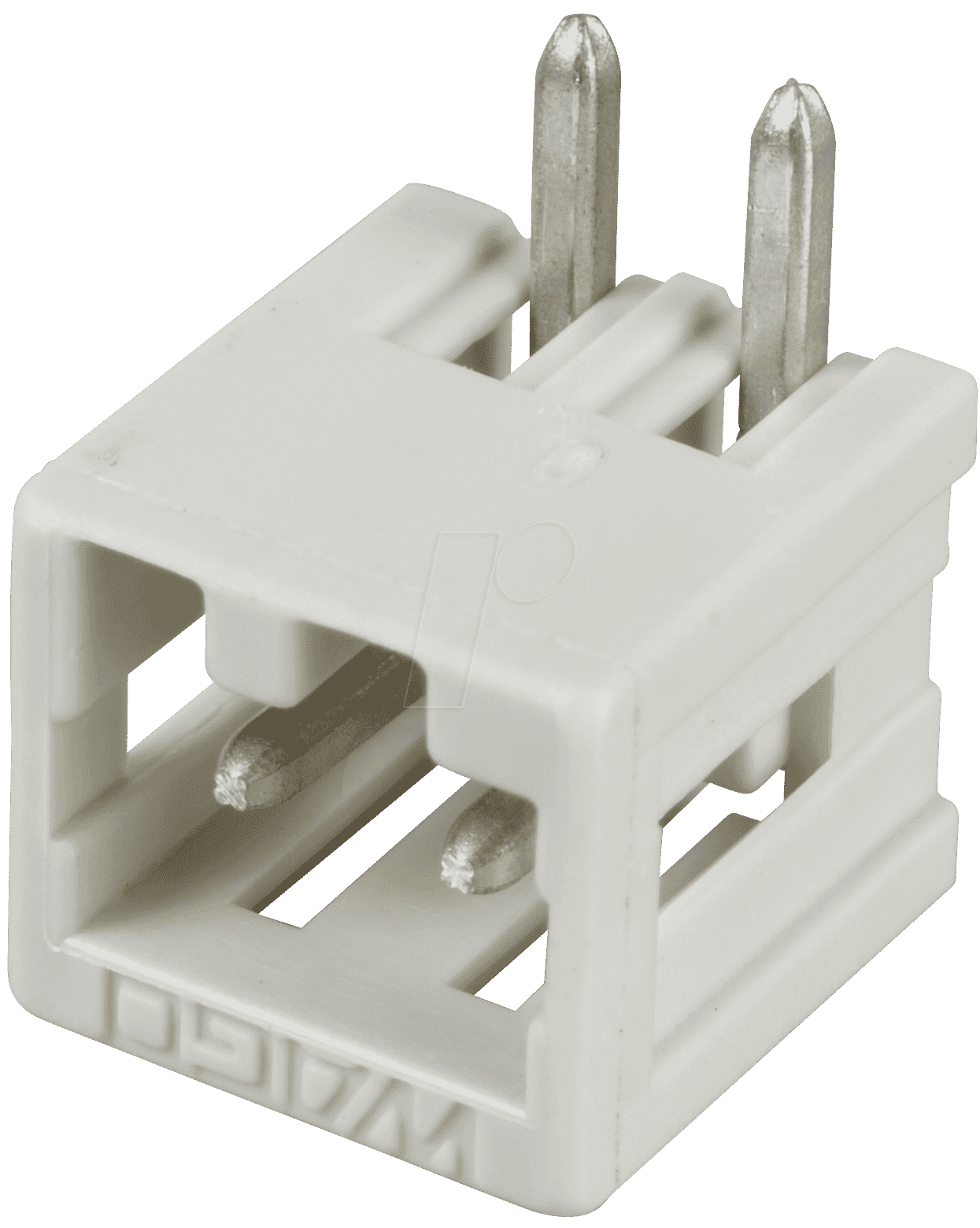

Optimale Verbindungstechnik für anspruchsvolle Elektronikprojekte: WAGO 734-162 Print-Stiftleiste
Sie suchen nach einer zuverlässigen und platzsparenden Lösung zur sicheren Verdrahtung von elektronischen Komponenten auf Platinen? Die WAGO 734-162 Print-Stiftleiste ist die Antwort für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die Wert auf Präzision, Langlebigkeit und einfache Handhabung legen. Speziell entwickelt für Anwendungen, bei denen ein kompakter Aufbau und eine gewinkelte Anschlussrichtung erforderlich sind, löst diese hochwertige Stiftleiste das Problem der direkten Leiterplattenverdrahtung und ermöglicht eine saubere und sichere Verbindung.
Überlegene Konnektivität mit der WAGO 734-162
Im Vergleich zu Standardlösungen bietet die WAGO 734-162 Print-Stiftleiste eine Reihe entscheidender Vorteile, die sie zur überlegenen Wahl für Ihre Elektronikprojekte machen. Die miniaturisierte Bauform in Verbindung mit dem präzisen Rastermaß von 3,5 mm ermöglicht eine hohe Packungsdichte auf der Leiterplatte. Die gewinkelte Ausführung des Steckgesichts erleichtert die Platzierung von Bauteilen und die Verkabelung in Gehäusen mit begrenztem Platzangebot. Die bewährte Käfigzugfederklemme-Technologie von WAGO garantiert eine vibrationssichere und dauerhaft zuverlässige elektrische Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat. Dies schützt Ihre Schaltungen vor Ausfällen, die durch lose Verbindungen entstehen können. Die einfache werkzeuglose Verdrahtung spart Zeit und reduziert Montagefehler.
Konstruktion und Design-Merkmale
Die WAGO 734-162 Print-Stiftleiste zeichnet sich durch eine durchdachte Konstruktion aus, die auf Langlebigkeit und optimale Leistung ausgelegt ist. Die kompakte Bauweise ermöglicht eine hohe Packungsdichte, was in vielen modernen Elektronikanwendungen ein kritischer Faktor ist. Das Rastermaß von 3,5 mm ist ideal für Anwendungen, bei denen eine feine Verdrahtung erforderlich ist, ohne Kompromisse bei der Stabilität der Verbindung einzugehen.
- Kompakte Bauform: Mini-Stiftleiste für maximale Platzersparnis auf der Leiterplatte.
- Gewinkelte Anschlussrichtung: Ermöglicht eine platzsparende und geordnete Verkabelung, besonders in Gehäusen.
- Präzises Rastermaß (RM 3,5 mm): Ideal für die Integration in dichte Schaltungsdesigns.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für maximale Langlebigkeit und Zuverlässigkeit.
- Einfache Montage: Schnelle und sichere Aufnahme von Leiterplatten oder Kabeln.
Technologie und Anwendungsvielfalt
Die Kerntechnologie der WAGO 734-162 Print-Stiftleiste liegt in ihrer ausgeklügelten Anschlussmechanik. Die integrierten WAGO-Käfigzugfederklemmen sorgen für eine dauerhaft sichere und elektrisch leitfähige Verbindung. Diese Technologie vermeidet die Nachteile klassischer Lötverbindungen, wie sie beispielsweise bei der Montage von Steckern auf Leiterplatten auftreten können, insbesondere im Hinblick auf Wärmeentwicklung und mechanische Belastung. Die 2-polige Ausführung ist universell einsetzbar und eignet sich hervorragend für die Signalübertragung, Stromversorgung oder zur Anbindung von Sensoren und Aktoren.
- Vibrationssichere Verbindung: Die Käfigzugfederklemme schützt vor unerwünschten Unterbrechungen.
- Werkzeuglose Verdrahtung: Spart Montagezeit und reduziert das Risiko von Beschädigungen.
- Breiter Temperaturbereich: Geeignet für diverse industrielle und kommerzielle Umgebungen.
- Hohe Strombelastbarkeit: Trotz kompakter Bauform für relevante Stromstärken ausgelegt.
- Optimale Isolationseigenschaften: Verhindert Kriechströme und sorgt für elektrische Sicherheit.
Produktspezifikationen im Detail
Die WAGO 734-162 Print-Stiftleiste ist ein präzises Bauteil, das für den Einsatz in professionellen Elektronikkonstruktionen konzipiert wurde. Ihre technischen Spezifikationen sind darauf ausgelegt, höchste Ansprüche an Zuverlässigkeit und Funktionalität zu erfüllen.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Hersteller | WAGO |
| Modellnummer | 734-162 |
| Polzahl | 2-polig |
| Rastermaß (RM) | 3,5 mm |
| Bauform | Mini |
| Anschlussrichtung | Gewinkelt |
| Anschlusstechnik | Käfigzugfederklemme |
| Material Gehäuse | Hochwertiger Thermoplast mit ausgezeichneten Isolationseigenschaften und mechanischer Robustheit. |
| Farbe | Standard WAGO Grau, optimiert für eine klare Kennzeichnung. |
| Max. Betriebstemperatur | Geeignet für den Einsatz in Umgebungen bis zu +105°C, je nach konkreter Anwendung und Lastprofil. |
| Nennspannung | Konform mit einschlägigen Normen für die vorgesehene Anwendungsklasse, typischerweise für sichere Kleinspannungen ausgelegt. |
| Nennstrom | Ausgelegt für Ströme, die den Anforderungen von 2-poligen Verbindungen bei 3,5 mm Rastermaß entsprechen, typischerweise bis zu 6 A, abhängig von Leiterquerschnitt und Umgebungsbedingungen. |
| Isolationsspannung | Hohe Isolationsfestigkeit zum Schutz vor elektrischen Durchschlägen. |
| Schutzart (bei montiertem Stecker) | Bietet eine gute Basis für den Schutz vor Staub und Berührung bei richtiger Gehäuseintegration. |
| Zulassungen | Konformität mit relevanten Normen wie UL, CSA und VDE für globale Anwendbarkeit. |
Optimale Einsatzgebiete
Die WAGO 734-162 Print-Stiftleiste ist die ideale Wahl für eine Vielzahl von Anwendungen, bei denen eine kompakte, zuverlässige und platzsparende Verdrahtung auf Leiterplatten erforderlich ist. Ihre Eigenschaften prädestinieren sie für:
- Industrielle Automatisierung: Steuerungssysteme, Sensoranbindungen, Antriebstechnik.
- Gebäudeautomation: Smart-Home-Systeme, Beleuchtungssteuerung, Heizungs-, Lüftungs- und Klimatechnik (HLK).
- Gerätetechnik: Anschluss von internen Modulen in Haushaltsgeräten, Unterhaltungselektronik und Medizintechnik.
- Entwicklungsboards und Prototyping: Schnelle und sichere Verbindung von Komponenten für Tests und Verifikation.
- Telekommunikation: Modulinterne Verbindungen und Peripheriegeräte.
- Beleuchtungstechnik: LED-Treiber, Lichtmanagementsysteme und individuelle Lichtlösungen.
FAQ – Häufig gestellte Fragen zu WAGO 734-162 – Print-Stiftleiste, Mini, RM 3,5, gewinkelt, 2-polig
Wie wird die WAGO 734-162 Print-Stiftleiste auf der Leiterplatte befestigt?
Die WAGO 734-162 Print-Stiftleiste wird in der Regel direkt auf die Leiterplatte gelötet. Die Anschlussstifte sind dafür ausgelegt, eine sichere und dauerhafte Lötverbindung zu gewährleisten. Nach dem Löten dient die Stiftleiste als Aufnahme für die Gegenstelle, die über die integrierten WAGO-Käfigzugfederklemmen angeschlossen wird.
Welche Vorteile bietet die gewinkelte Bauform im Vergleich zu einer geraden Stiftleiste?
Die gewinkelte Bauform der WAGO 734-162 ermöglicht eine horizontale oder vertikale Kabelführung vom Steckverbinder weg, je nach Ausrichtung der Leiterplatte. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot, da es hilft, Kabel effektiv zu verlegen und Engstellen zu vermeiden. Eine gerade Stiftleiste würde das Kabel typischerweise senkrecht nach oben führen, was in vielen beengten Anwendungen nicht praktikabel ist.
Ist die WAGO 734-162 für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, die WAGO 734-162 Print-Stiftleiste ist für den Einsatz in einer Vielzahl von Umgebungsbedingungen konzipiert. Die hochwertigen Materialien des Gehäuses und die robuste Käfigzugfederklemmen-Technologie bieten eine hohe Beständigkeit gegenüber Vibrationen, Temperaturschwankungen und Feuchtigkeit, sofern die Nennwerte des Produkts eingehalten werden und die Anwendung entsprechend ausgelegt ist.
Wie erfolgt die Verdrahtung der Kabel in die WAGO 734-162?
Die Verdrahtung der Kabel erfolgt über die integrierten WAGO-Käfigzugfederklemmen. Dies geschieht werkzeuglos: Der abisolierte Leiter wird einfach in die dafür vorgesehene Öffnung gesteckt. Die Federkraft sorgt für einen festen und elektrisch leitfähigen Kontakt. Zum Lösen des Leiters wird ein Druckstift oder ein handelsüblicher Schraubendreher verwendet, um die Feder zu entspannen und das Kabel zu entnehmen.
Welche Leiterquerschnitte können mit der WAGO 734-162 angeschlossen werden?
Die WAGO 734-162 Print-Stiftleiste unterstützt typischerweise Leiterquerschnitte im Bereich von 0,2 mm² bis 1,5 mm² (feindrähtig ohne Aderendhülse oder eindrähtig). Es ist jedoch immer ratsam, die genauen Spezifikationen des Produkts und die Anforderungen der jeweiligen Anwendung zu prüfen, um die optimale Leiterwahl zu treffen.
Bietet WAGO auch eine passende Gegenstelle zu dieser Print-Stiftleiste an?
Ja, WAGO bietet eine breite Palette von Steckverbindern an, die perfekt auf die Print-Stiftleisten abgestimmt sind. Für die 734-Serie gibt es entsprechende Stecker mit gewinkeltem oder geradem Anschluss, die eine schnelle und sichere Steckverbindung ermöglichen und die Vorteile der WAGO-Anschlusstechnik auf beiden Seiten nutzen.
Gibt es spezielle Hinweise zur Lötqualität für die WAGO 734-162?
Für eine optimale Verbindung sollten die Lötpunkte auf der Leiterplatte sauber und frei von Flussmittelresten sein. Es wird empfohlen, Lötverfahren anzuwenden, die für die Leiterplattentechnologie und die verwendete Legierung geeignet sind. Eine professionelle Löttechnik stellt sicher, dass die mechanische Stabilität und die elektrische Leitfähigkeit der Verbindung langfristig gewährleistet sind.
