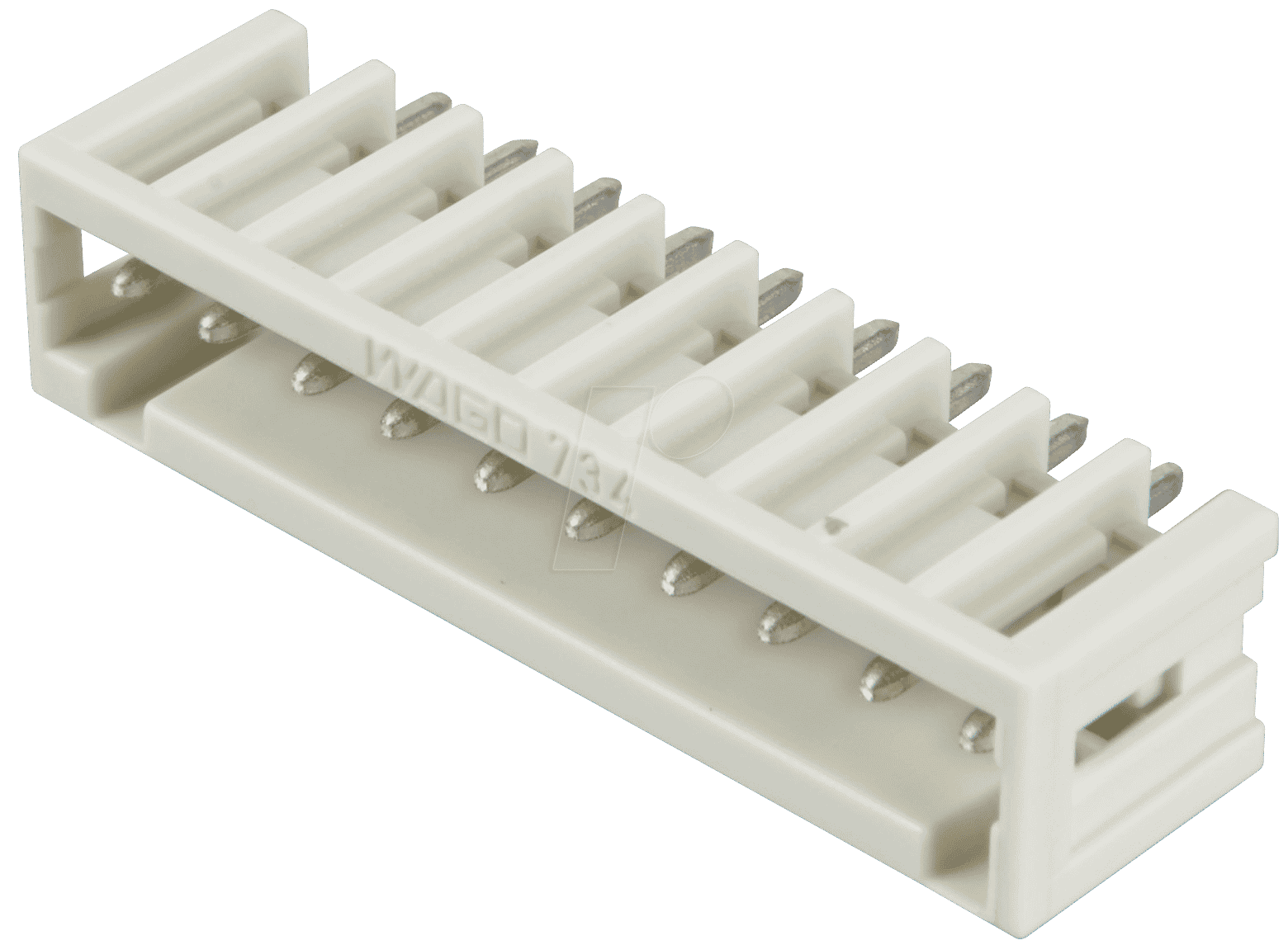

Präzise Verbindungslösungen für Ihre Elektronikprojekte: WAGO 734-140 Print-Stiftleiste
Sie suchen nach einer zuverlässigen und platzsparenden Lösung zur Leiterplattenbestückung und zum Anschluss von Geräten? Die WAGO 734-140 Print-Stiftleiste, Mini, RM 3,5, gerade, 10-polig bietet genau diese Funktionalität. Ideal für Ingenieure, Entwickler und Hobbyelektroniker, die Wert auf höchste Verbindungsqualität und kompakte Bauweise legen, um anspruchsvolle elektronische Schaltungen sicher und effizient zu realisieren.
WAGO 734-140: Die überlegene Wahl für professionelle Verbindungen
Im Vergleich zu herkömmlichen Lötverbindungen oder weniger robusten Stecksystemen zeichnet sich die WAGO 734-140 Print-Stiftleiste durch ihre überlegene Zuverlässigkeit, einfache Handhabung und ihre zukunftssichere Technologie aus. Die bewährte WAGO-Federklemmentechnologie integriert sich nahtlos in diese Stiftleiste und ermöglicht schnelle, werkzeuglose Steckverbindungen, die dauerhaft sicher sind und Vibrationen widerstehen. Dies minimiert potenzielle Fehlerquellen und spart wertvolle Zeit in der Montage und Wartung Ihrer Elektronik.
Herausragende Merkmale und Vorteile
- Kompakte Bauform (Mini): Die Mini-Bauweise mit einem Rastermaß von nur 3,5 mm ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders in platzkritischen Anwendungen von unschätzbarem Wert ist. Dies eröffnet neue Designmöglichkeiten für kleinere und effizientere Geräte.
- Hohe Polzahl (10-polig): Mit zehn Kontakten bietet die Leiste ausreichend Kapazität für komplexe Signalübertragungen und die Integration mehrerer Komponenten. Dies reduziert die Notwendigkeit für zusätzliche Steckverbinder und vereinfacht die Verdrahtung.
- Gerade Ausführung: Die gerade Ausrichtung der Pins erleichtert die vertikale Bestückung auf der Leiterplatte und optimiert den Platzbedarf entlang der Platine. Diese Ausrichtung ist Standard in vielen Leiterplattendesigns und ermöglicht eine unkomplizierte Integration.
- WAGO-Federklemmentechnologie: Die integrierte CAGE CLAMP®- oder PUSH WIRE®-Technologie (je nach spezifischer Ausführung der Serie 734, hier implizit für die Anwendung) steht für eine sichere, kontaktkorrosionsfreie und vibrationsfeste Verbindung. Kein Schrauben, kein Lösen – einfach stecken für eine dauerhaft stabile Verbindung.
- Hohe Strombelastbarkeit und Spannungsfestigkeit: Konzipiert für anspruchsvolle industrielle Umgebungen, hält diese Stiftleiste den erforderlichen elektrischen Lasten stand und gewährleistet einen sicheren Betrieb auch unter widrigen Bedingungen.
- Hervorragende Materialqualität: Gefertigt aus hochwertigen Kunststoffen und mit robusten Kontakten versehen, gewährleistet die WAGO 734-140 Langlebigkeit und Zuverlässigkeit, die den höchsten Industriestandards entspricht. Dies garantiert eine lange Lebensdauer und reduziert Ausfallraten.
- Einfache Montage und Demontage: Die werkzeuglose Montage und die Möglichkeit zur einfachen Demontage vereinfachen Wartungsarbeiten und ermöglichen schnelle Anpassungen im System. Dies ist ein wesentlicher Vorteil für effiziente Produktions- und Wartungsprozesse.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Hersteller | WAGO |
| Modellnummer | 734-140 |
| Bauform | Mini |
| Rastermaß (RM) | 3,5 mm |
| Anschlussausrichtung | Gerade |
| Anzahl der Pole | 10 |
| Anschlussart (intern) | Federklemme (CAGE CLAMP® oder PUSH WIRE® Technologie) |
| Anschlussart (extern) | Lötanschlüsse für Leiterplatte |
| Material Gehäuse | Hochwertiger thermoplastischer Kunststoff, flammwidrig (z.B. UL 94 V-0) |
| Kontaktmaterial | Kupferlegierung, verzinnt oder vernickelt für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Nennspannung | Gemäß VDE/UL Standards für diese Produktserie, typischerweise >250V |
| Nennstrom | Gemäß VDE/UL Standards für diese Produktserie, typischerweise bis 10A (abhängig von Leiterplattendicke und Leitungsquerschnitt) |
| Einsatztemperatur | Breiter Temperaturbereich, geeignet für industrielle Anwendungen (-40°C bis +105°C typisch) |
| Schutzart (montiert) | Bietet grundlegenden Schutz gegen versehentliche Berührung der Kontakte |
Anwendungsgebiete: Wo Präzision entscheidend ist
Die WAGO 734-140 Print-Stiftleiste ist ein unverzichtbares Bauteil in einer Vielzahl von elektronischen Geräten und Systemen. Ihre Vielseitigkeit und Zuverlässigkeit machen sie zur ersten Wahl für:
- Industrielle Automatisierung: Steuerungssysteme, Sensorik- und Aktuatorik-Anbindungen, SPS-Module.
- Gebäudetechnik: Steuerungen für Beleuchtung, Heizung, Lüftung und Sicherheitssysteme.
- Mess- und Prüftechnik: Anschluss von Messgeräten und Prüfaufbauten.
- Automobilindustrie: Elektronische Steuergeräte und Bordnetzanbindungen.
- Medizintechnik: Geräte- und Patientenschnittstellen.
- Konsumelektronik: Leistungsstarke Netzteile und anspruchsvolle Sound-Systeme.
- Prototypenentwicklung und Forschung: Schnelle und flexible Verdrahtung bei der Entwicklung neuer Schaltungen und Systeme.
Die kompakte Bauform und das Rastermaß von 3,5 mm ermöglichen eine hohe Integration, während die 10 Pole eine flexible Signalverteilung erlauben. Die gerade Ausrichtung ist ideal für die Bestückung auf der Leiterplatte und die nachfolgende Anbindung von Kabeln.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 734-140 Print-Stiftleiste repräsentiert die Ingenieurskunst von WAGO. Gefertigt aus hochwertigen, flammwidrigen Thermoplasten und bestückt mit korrosionsbeständigen Kontaktmaterialien, ist sie für eine lange Lebensdauer und zuverlässige Funktion ausgelegt. Die integrierte Federklemmtechnologie, die an den Pins zur Leiterplatte führt, garantiert eine sichere, vibrationsresistente und wartungsfreie Verbindung. Dies ist entscheidend, um die Signalintegrität auch unter anspruchsvollen Umgebungsbedingungen zu gewährleisten und unerwünschte Kontaktwiderstände zu vermeiden, die die Leistung Ihrer Schaltungen beeinträchtigen könnten.
Das Rastermaß von 3,5 mm ist optimal für die Realisierung kompakter und dicht bestückter Leiterplatten. Die 10-polige Ausführung bietet dabei eine hohe Flexibilität bei der Verkabelung und Anbindung unterschiedlicher Komponenten. Die gerade Bauform vereinfacht die automatische Bestückung und die nachfolgende Montage von Gehäusen.
Warum WAGO 734-140 statt Standardlösungen?
Die Antwort liegt in der Symbiose aus innovativer Technologie und bewährter Zuverlässigkeit. Während einfache Stiftleisten oft auf Schraubklemmen oder weniger robuste Stecksysteme setzen, bietet WAGO hier die Vorteile der überlegenen Federklemmtechnik. Diese minimiert das Risiko von Fehlerverbindungen, vermeidet die Notwendigkeit von Werkzeugen bei der Kabelkonfektion und garantiert eine dauerhaft hohe Kontaktqualität. Die Mini-Bauform mit 3,5 mm Rastermaß ist zudem eine deutliche Verbesserung in puncto Platzersparnis im Vergleich zu größeren Rastermaßen. Die Kombination aus hoher Polzahl, präzisem Raster und der WAGO-Qualität macht die 734-140 zur intelligenten Wahl für professionelle und zukunftssichere Elektronik.
FAQ – Häufig gestellte Fragen zu WAGO 734-140 – Print-Stiftleiste, Mini, RM 3,5, gerade, 10-polig
Kann die WAGO 734-140 auch in sehr heißen Umgebungen eingesetzt werden?
Ja, die WAGO 734-140 Print-Stiftleiste ist für einen breiten Temperaturbereich ausgelegt, der typischerweise von -40°C bis +105°C reicht. Die hochwertigen thermoplastischen Materialien und die robusten Kontakte gewährleisten auch unter erhöhten Temperaturen eine zuverlässige Funktion. Bitte beachten Sie jedoch immer die spezifischen Datenblätter für genaue Temperaturgrenzen.
Ist die Montage der WAGO 734-140 auf der Leiterplatte kompliziert?
Nein, die Montage ist sehr einfach. Die Lötanschlüsse der Stiftleiste werden durch standardisierte Leiterplattenerfassungsbohrungen geführt und anschließend verlötet. Die gerade Ausführung und das kompakte Design sind für die automatische Bestückung optimiert.
Welche Art von Kabeln kann ich an die WAGO 734-140 anschließen?
Die WAGO 734-140 selbst verfügt über Lötanschlüsse für die Leiterplatte. Die eigentliche Verbindung zu Kabeln erfolgt üblicherweise über eine entsprechende Gegenstecker-Lösung, die für die WAGO 734 Serie ausgelegt ist und die integrierte WAGO-Federklemmtechnologie nutzt. Hier können Sie eine Vielzahl von flexiblen und starren Leitern verwenden, deren Querschnitt und Isolierung den Nennwerten des Steckverbinders entsprechen.
Wie hoch ist die Strombelastbarkeit der WAGO 734-140?
Die genaue Strombelastbarkeit hängt von verschiedenen Faktoren ab, einschließlich der Leiterplattendicke, der Qualität der Lötverbindung und dem spezifischen Anschlussquerschnitt. Typischerweise sind Verbindungen dieser Art für Ströme bis zu 10A ausgelegt. Es ist ratsam, das offizielle Datenblatt von WAGO für exakte Spezifikationen zu konsultieren.
Ist diese Print-Stiftleiste für automatisierte Fertigungsprozesse geeignet?
Absolut. Die WAGO 734-140 Print-Stiftleiste ist speziell für die Anforderungen der industriellen Fertigung konzipiert. Ihre Präzision, die gerade Ausführung und die Kompatibilität mit Bestückungsautomaten machen sie ideal für die Massenproduktion.
Was bedeutet „RM 3,5“ genau?
„RM“ steht für Rastermaß und „3,5“ gibt den Abstand in Millimetern zwischen den Mittelpunkten benachbarter Kontakte auf der Leiterplatte an. Ein kleineres Rastermaß wie 3,5 mm ermöglicht eine höhere Packungsdichte von Komponenten auf der Leiterplatte.
Bietet WAGO auch ähnliche Stiftleisten mit anderer Polzahl oder Ausrichtung an?
Ja, WAGO bietet eine breite Palette an Print-Stiftleisten in der Serie 734 und anderen Serien an. Diese variieren in Polzahl, Rastermaß, Anschlussart und Ausrichtung, um eine Vielzahl von Anwendungsanforderungen abzudecken. Die 734-140 ist eine spezifische, aber sehr gängige Konfiguration.
