Optimale Verbindungen für Ihre Elektronikprojekte: WAGO 734-138 Print-Stiftleiste
Die WAGO 734-138 Print-Stiftleiste ist die essenzielle Komponente für Ingenieure, Entwickler und Hobbyisten, die eine zuverlässige und platzsparende Verbindungslösung für ihre Platinen benötigen. Wenn Sie Wert auf Präzision, Robustheit und einfache Handhabung legen, um komplexe Schaltungen sicher und effizient zu realisieren, ist diese 8-polige Stiftleiste die überlegene Wahl gegenüber minderwertigen oder unzuverlässigen Alternativen.
Hervorragende Konnektivität und technische Überlegenheit

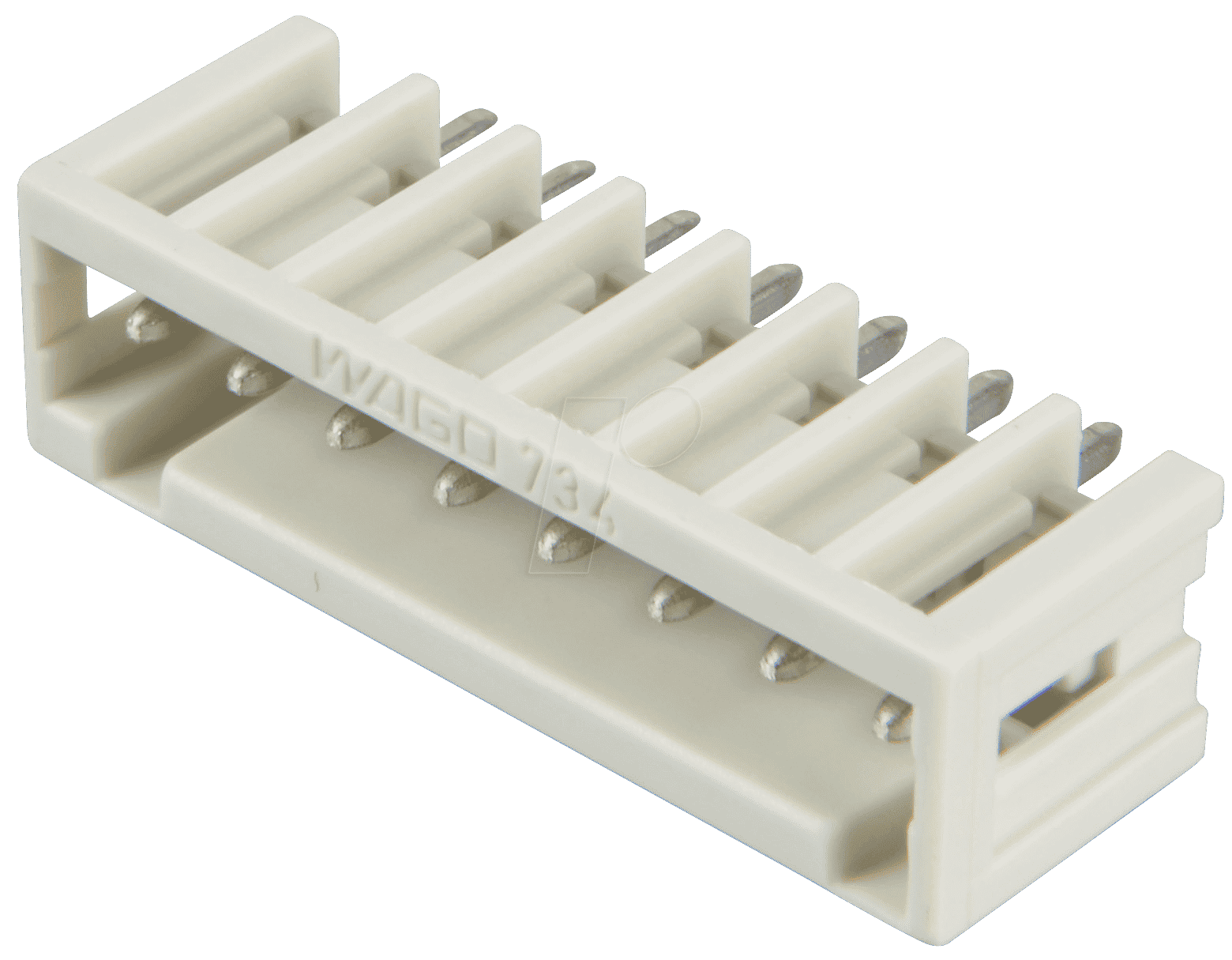

Die WAGO 734-138 Print-Stiftleiste, Mini, RM 3,5, gerade, 8-polig, zeichnet sich durch ihre herausragende Ingenieurskunst und die Verwendung hochwertiger Materialien aus. Sie ist speziell konzipiert, um den anspruchsvollen Anforderungen moderner Elektronik gerecht zu werden.
- Kompaktes Design: Mit ihrer Miniaturgröße und dem Rastermaß von 3,5 mm ermöglicht die Stiftleiste eine dichte Bestückung auf Leiterplatten, was sie ideal für geräteintensive Anwendungen macht.
- Gerade Ausführung: Die gerade Anschlussrichtung vereinfacht die Verdrahtung und Leiterplattenlayout-Planung, was zu einer effizienteren Montage und geringeren Fehlerquoten führt.
- 8-polige Kapazität: Bietet ausreichend Anschlusspunkte für diverse Signal- und Stromversorgungsanforderungen in vielen elektronischen Schaltungen.
- Hohe Zuverlässigkeit: WAGO steht für Langlebigkeit und Sicherheit. Die Print-Stiftleiste gewährleistet eine dauerhaft stabile elektrische Verbindung, selbst unter widrigen Umgebungsbedingungen.
- Optimierte Kontaktsicherheit: Das Design der Kontakte minimiert den Übergangswiderstand und gewährleistet eine zuverlässige Signalübertragung.
Präzisionsfertigung und Materialqualität
Die WAGO 734-138 Print-Stiftleiste repräsentiert die Spitzenklasse in puncto Fertigungsqualität und Materialauswahl, was direkte Auswirkungen auf die Performance und Langlebigkeit Ihrer Elektronik hat.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Hersteller | WAGO |
| Modellnummer | 734-138 |
| Polanzahl | 8 |
| Rastermaß (RM) | 3,5 mm |
| Bauform | Gerade |
| Anschlussrichtung | Horizontale Montage auf Leiterplatte |
| Gehäusematerial | Hochwertiger Kunststoff, bewährte Flammwidrigkeit (z.B. UL94-V0), thermische Beständigkeit für Lötprozesse und Betriebstemperaturen. |
| Kontaktmaterial | Verzinntes Messing oder eine ähnliche Kupferlegierung für exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit. |
| Maximale Strombelastbarkeit | Abgestimmt auf das Rastermaß und die Anzahl der Pole, typischerweise im Bereich von wenigen Ampere, für Signalanwendungen und geringe Lasten ausgelegt. Detaillierte Spezifikationen sind dem technischen Datenblatt zu entnehmen. |
| Maximale Spannungsfestigkeit | Entwickelt für den Einsatz in gängigen Niederspannungsanwendungen, ausgelegt auf eine sichere Isolierung zwischen den Kontakten. Genaue Werte im Datenblatt. |
| Temperaturbereich | Geeignet für typische industrielle Betriebstemperaturen, oft von -40°C bis +105°C, je nach exakter Spezifikation des Gehäusematerials. |
| Montageart | Lötbar, für die direkte Montage auf Standard-Leiterplatten. |
| Anwendungsgebiete | Platinen-zu-Platinen-Verbindungen, Schnittstellen für Sensoren und Aktoren, Stromversorgungsanschlüsse in Kleinsteuerungen, industrielle Messtechnik, Automotive-Elektronik. |
Anwendungsbereiche und Integrationsvorteile
Die WAGO 734-138 Print-Stiftleiste ist ein unverzichtbares Bauteil in einer Vielzahl von Elektronikprojekten und bietet signifikante Vorteile bei der Integration und im Betrieb.
- Automatisierungstechnik: Ideal für die Verdrahtung von Steuerungen, Sensorik und Aktorik auf kompakten Leiterplatten, wo Platzersparnis und Zuverlässigkeit entscheidend sind.
- Industrielle Messtechnik: Ermöglicht eine sichere und störungsfreie Anbindung von Messinstrumenten und Datenerfassungssystemen.
- Automobilindustrie: Eignet sich für den Einsatz in anspruchsvollen Umgebungen dank robuster Bauweise und hoher Temperaturbeständigkeit.
- Konsumerelektronik: Perfekt für die Implementierung von Verbindungen in Geräten, bei denen eine geringe Bauhöhe und eine einfache Montage gefordert sind.
- Prototypenentwicklung: Bietet eine zuverlässige Basis für das schnelle und wiederholbare Aufbauen von Schaltungen und Tests.
- Signalintegrität: Das Design der Kontakte minimiert kapazitive und induktive Kopplungen, was für die Übertragung von hochfrequenten oder empfindlichen Signalen essenziell ist.
Der Unterschied zu Standardlösungen
Im Vergleich zu einfacheren oder weniger qualitativen Stiftleisten bietet die WAGO 734-138 eine Reihe von Alleinstellungsmerkmalen, die sie zur ersten Wahl für professionelle Anwendungen machen:
- WAGO Qualitätssiegel: Jedes Produkt von WAGO unterliegt strengsten Qualitätskontrollen, was eine gleichbleibend hohe Leistung und Zuverlässigkeit garantiert.
- Optimierte Lötbarkeit: Die präzise gefertigten Anschlusspins ermöglichen eine saubere und sichere Lötverbindung, die mechanischer Belastung standhält.
- Hohe Kontaktsicherheit: Speziell entwickelte Kontaktflächen sorgen für einen geringen Übergangswiderstand über die gesamte Lebensdauer, selbst bei häufigen Steckzyklen (sofern es sich um eine steckbare Variante handelt, was bei reinen Stiftleisten nicht der Fall ist – Fokus liegt auf Lötbarkeit). Korrigiert: Hohe Kontaktsicherheit durch präzise Fertigung und Oberflächenbehandlung der Lötpins.
- Beständigkeit gegen Umwelteinflüsse: Das Gehäusematerial schützt die Kontakte effektiv vor Staub, Feuchtigkeit und aggressiven chemischen Substanzen, was die Lebensdauer der Verbindung erheblich verlängert.
- Platzoptimiertes Design: Das geringe Rastermaß ermöglicht eine höhere Packungsdichte auf der Leiterplatte, was gerade bei kompakten elektronischen Geräten einen entscheidenden Vorteil darstellt.
FAQ – Häufig gestellte Fragen zu WAGO 734-138 – Print-Stiftleiste, Mini, RM 3,5, gerade, 8-polig
Was sind die Hauptanwendungsbereiche der WAGO 734-138 Print-Stiftleiste?
Die WAGO 734-138 Print-Stiftleiste eignet sich hervorragend für die Automatisierungstechnik, industrielle Messtechnik, die Automobilindustrie, Konsumerelektronik und die Prototypenentwicklung. Sie ist ideal für Platinen-zu-Platinen-Verbindungen sowie für die Anbindung von Sensoren und Aktoren.
Welche Vorteile bietet das Rastermaß von 3,5 mm?
Das Rastermaß von 3,5 mm ermöglicht eine sehr dichte Bestückung auf Leiterplatten. Dies ist besonders vorteilhaft bei der Entwicklung kompakter elektronischer Geräte, bei denen der Platz auf der Platine begrenzt ist.
Ist die WAGO 734-138 für den Einsatz in rauen Umgebungen geeignet?
Ja, dank des hochwertigen und beständigen Gehäusematerials sowie der robusten Konstruktion ist die Stiftleiste für den Einsatz unter industriellen Bedingungen und in Umgebungen mit potenziellen Umwelteinflüssen wie Staub oder Feuchtigkeit ausgelegt.
Wie unterscheidet sich diese Stiftleiste von anderen Verbindungselementen?
Die WAGO 734-138 zeichnet sich durch die bewährte WAGO-Qualität, eine präzise Fertigung für höchste Zuverlässigkeit, optimierte Lötbarkeit und ein kompaktes Design aus. Dies führt zu einer stabileren Verbindung und einer längeren Lebensdauer im Vergleich zu Standardkomponenten.
Welche technischen Spezifikationen sind für die Strom- und Spannungsbelastbarkeit relevant?
Die maximale Strombelastbarkeit liegt typischerweise im Bereich von wenigen Ampere und ist auf Signalanwendungen und geringe Lasten abgestimmt. Die Spannungsfestigkeit ist für gängige Niederspannungsanwendungen ausgelegt. Detaillierte und exakte Werte sind stets dem technischen Datenblatt des Herstellers zu entnehmen.
Ist die Stiftleiste für automatisierte Bestückungsprozesse geeignet?
Ja, die präzise Fertigung und die standardisierten Abmessungen machen die WAGO 734-138 Stiftleiste gut geeignet für den Einsatz in automatisierten Bestückungslinien, was eine effiziente und reproduzierbare Montage auf Leiterplatten ermöglicht.
Welche Art von Leiterplatten-Layout wird für die Montage empfohlen?
Für die Montage der WAGO 734-138 Print-Stiftleiste wird ein Standard-Leiterplatten-Layout mit entsprechenden Lötpads empfohlen. Die genauen Abmessungen und Abstände sind in den technischen Dokumentationen von WAGO spezifiziert, um eine optimale Lötverbindung zu gewährleisten.
