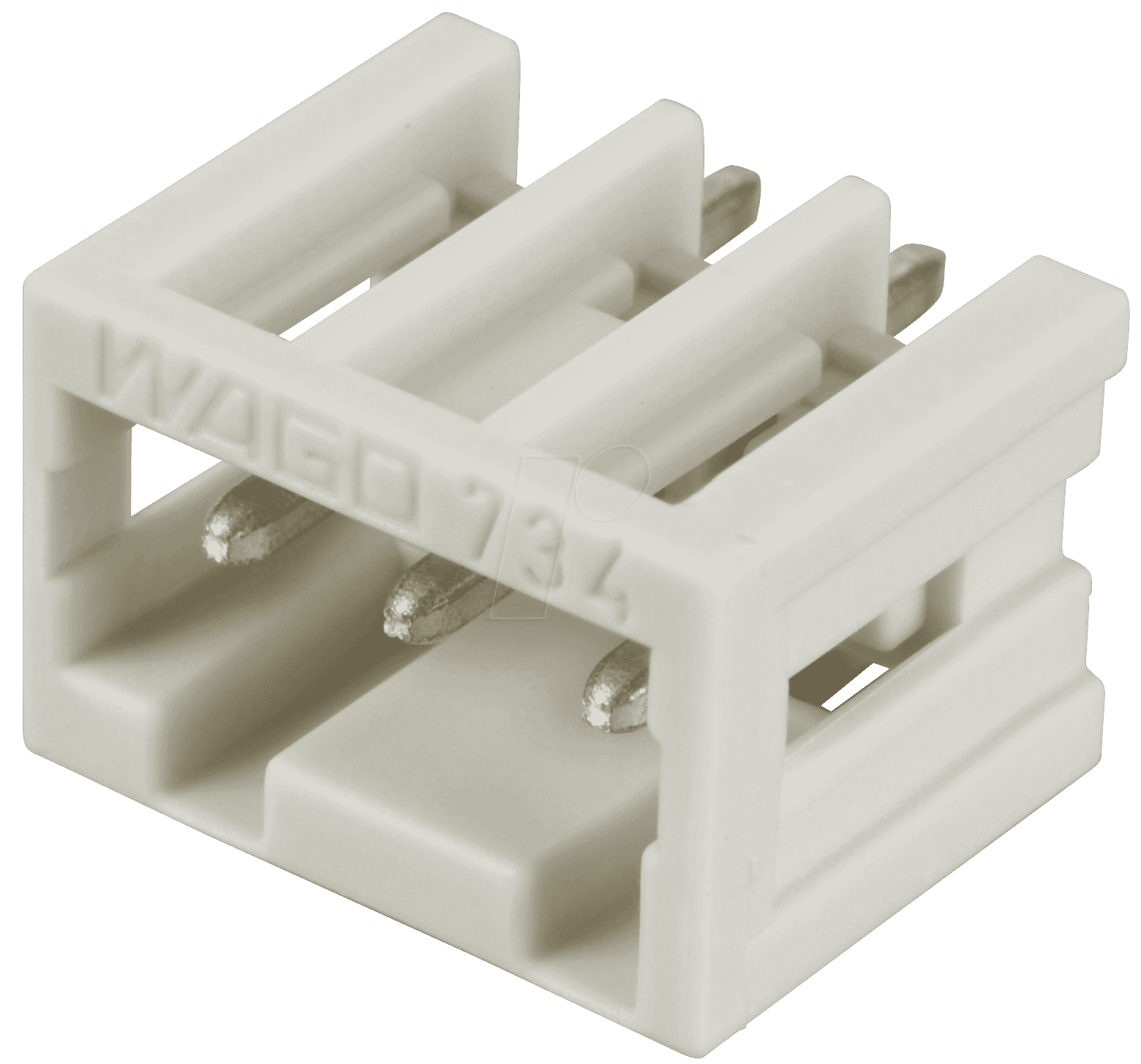

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: Die WAGO 734-133 Print-Stiftleiste
Die WAGO 734-133 Print-Stiftleiste, Mini, RM 3,5, gerade, 3-polig, ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und platzsparende Steckverbindung auf Leiterplatten benötigen. Sie adressiert das Problem unsicherer oder umständlicher Lötverbindungen, indem sie eine formschlüssige und wiederholgenaue Montage von Kabeln an Platinen ermöglicht. Besonders in kompakten Geräten, wo jeder Millimeter zählt, bietet diese Miniatur-Stiftleiste eine überlegene Alternative zu größeren oder aufwendigeren Verbindungssystemen.
Überlegene Konnektivität: Warum WAGO 734-133 die Standardlösung übertrifft
Im Vergleich zu herkömmlichen Lötverbindungen oder größeren Stiftleistensystemen glänzt die WAGO 734-133 durch ihre herausragende Kombination aus Kompaktheit, einfacher Handhabung und garantierter elektrischer Integrität. Der geringe Rastermaß von nur 3,5 mm ermöglicht eine signifikant höhere Packungsdichte auf der Leiterplatte, was insbesondere bei der Entwicklung von miniaturisierten elektronischen Geräten von entscheidender Bedeutung ist. Die gerade Bauform und die robuste Konstruktion von WAGO gewährleisten eine sichere und dauerhafte Verbindung, die Vibrationen und mechanischen Belastungen standhält. Dies minimiert das Risiko von Ausfällen und erhöht die Lebensdauer Ihrer elektronischen Baugruppen erheblich. Die schnelle und werkzeuglose Steckverbindung minimiert zudem den Montageaufwand und reduziert potenzielle Fehlerquellen, die beim manuellen Löten entstehen können.
Technische Exzellenz und Anwendungsbereiche
Die WAGO 734-133 Print-Stiftleiste ist konzipiert für den direkten Einsatz auf Leiterplatten und fungiert als universelles Interface für die Weiterleitung elektrischer Signale. Ihre primäre Funktion besteht darin, eine definierte und sichere Anbindungsstelle für externe Kabel zu schaffen, die anschließend mit anderen elektronischen Komponenten oder Systemen verbunden werden. Die 3-polige Ausführung eignet sich hervorragend für Anwendungen, die eine präzise Signalübertragung oder Stromversorgung erfordern, wie beispielsweise in der Mess- und Regeltechnik, bei Sensoren, Aktoren oder in der industriellen Automatisierung. Die Miniaturisierung des Designs eröffnet neue Möglichkeiten im Bereich des Produktdesigns, wo Platzmangel oft eine große Herausforderung darstellt. Die Implementierung von WAGO-Steckverbindungen auf einer Platine vereinfacht den Aufbau und die Wartung von elektronischen Systemen erheblich, da Kabel schnell und sicher gesteckt und wieder gelöst werden können, ohne dass Lötkenntnisse erforderlich sind.
Herausragende Produktmerkmale und Vorteile
- Kompaktes Design: Mit einem Rastermaß von nur 3,5 mm optimiert die Stiftleiste den verfügbaren Platz auf der Leiterplatte und ermöglicht eine höhere Bauteildichte.
- Zuverlässige Steckverbindung: Die bewährte WAGO-Anschlusstechnik sorgt für eine sichere und vibrationsfeste Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Einfache Montage: Die gerade Bauform und die präzisen Kontakte ermöglichen eine unkomplizierte und schnelle Installation auf der Leiterplatte.
- Vielseitige Einsatzmöglichkeiten: Ideal für den Einsatz in einer breiten Palette von Anwendungen, von der Unterhaltungselektronik bis zur industriellen Automatisierung.
- Hohe elektrische Integrität: Gewährleistet eine stabile und verlustarme Signalübertragung.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und Zuverlässigkeit.
- 3-polige Ausführung: Bietet flexible Anschlussmöglichkeiten für diverse elektronische Schaltungen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Serie | WAGO 734 |
| Bauform | Miniatur, gerade |
| Polanzahl | 3-polig |
| Rastermaß (RM) | 3,5 mm |
| Anschlussart | Für Lötanschluss auf Leiterplatten (Print) |
| Material Gehäuse | Hochwertiger, thermisch stabiler Kunststoff (oft PA, spezifiziert nach RoHS-Konformität) |
| Kontakte | Präzisionsgefertigte Steckkontakte, oberflächenveredelt für optimale Leitfähigkeit und Korrosionsbeständigkeit (z.B. verzinnt oder versilbert) |
| Elektrische Kenndaten | Konzipiert für typische Spannungs- und Stromanforderungen im Bereich der Klein- und Niederspannungselektronik. Spezifische Nennspannung und Nennstrom sind produktabhängig und den technischen Datenblättern zu entnehmen. |
| Umgebungseinflüsse | Beständig gegen Umwelteinflüsse wie Feuchtigkeit und Temperaturschwankungen im definierten Betriebsbereich. |
| Zulassungen und Normen | Erfüllt relevante internationale Normen für elektrische Verbindungen, z.B. UL, VDE (sofern zutreffend, je nach spezifischer Produktvariante und Region). |
| Einsatzgebiete | Signalübertragung, Stromversorgung, Anschluss von Sensoren, Aktoren, Displays, Steuerungsmodulen und anderen elektronischen Komponenten auf Leiterplatten. |
Sicherheit und Zuverlässigkeit durch WAGO Qualität
Die WAGO 734-133 Print-Stiftleiste verkörpert die Grundprinzipien von WAGO: Sicherheit, Zuverlässigkeit und einfache Handhabung. Die präzise Fertigung und die Auswahl hochwertiger Materialien gewährleisten eine konstante Leistungsfähigkeit über die gesamte Lebensdauer des Produkts. Die elektrischen Kontakte sind so konzipiert, dass sie auch unter wechselnden Temperaturbedingungen und bei mechanischer Beanspruchung eine stabile und niederohmige Verbindung aufrechterhalten. Dies ist essentiell für die Integrität von Datensignalen und die Effizienz von Stromversorgungen. Die RoHS-Konformität des Gehäusematerials unterstreicht zudem das Engagement für umweltverträgliche und schadstofffreie Produkte. Durch die konsequente Anwendung von Qualitätskontrollen bei jedem Schritt der Produktion stellt WAGO sicher, dass jede einzelne Stiftleiste den höchsten Standards entspricht.
Die Bedeutung des richtigen Rastermaßes
Das Rastermaß von 3,5 mm bei der WAGO 734-133 ist ein entscheidender Faktor für die Effizienz des Schaltungsdesigns. Ein kleineres Rastermaß ermöglicht es, mehr Anschlusspunkte auf einer begrenzten Fläche einer Leiterplatte unterzubringen. Dies ist in vielen modernen elektronischen Geräten, von Smartphones und Wearables bis hin zu kompakten industriellen Steuerungen, unerlässlich. Eine hohe Packungsdichte spart nicht nur Platz, sondern kann auch zu kürzeren Signalwegen führen, was die Signalintegrität weiter verbessert und unerwünschte parasitäre Effekte reduziert. Die Wahl der richtigen Stiftleiste mit dem optimalen Rastermaß ist somit eine strategische Entscheidung, die die Performance und die physische Größe des Endprodukts maßgeblich beeinflusst.
Häufig gestellte Fragen (FAQ)
Was genau ist eine Print-Stiftleiste und wofür wird sie verwendet?
Eine Print-Stiftleiste, wie die WAGO 734-133, ist eine elektrische Komponente, die auf eine Leiterplatte (Printplatte) gelötet wird. Sie dient als standardisierte Schnittstelle, an die Kabel oder andere Steckverbinder angeschlossen werden können, um elektrische Verbindungen zwischen der Leiterplatte und externen Geräten oder Komponenten herzustellen. Sie vereinfacht den Anschluss und die Wartung von elektronischen Schaltungen.
Welche Vorteile bietet die Miniaturisierung bei dieser Stiftleiste?
Die Miniaturisierung, erkennbar am geringen Rastermaß von 3,5 mm, ermöglicht eine höhere Packungsdichte auf der Leiterplatte. Das bedeutet, dass mehr Anschlüsse auf derselben Fläche untergebracht werden können. Dies ist entscheidend für die Entwicklung kompakter elektronischer Geräte, bei denen jeder Millimeter Platz zählt.
Ist die WAGO 734-133 für alle Arten von Kabeln geeignet?
Die Stiftleiste ist primär für den Anschluss von Kabeln mit passenden Steckern (z.B. Buchsenleisten) konzipiert. Die Kabelenden müssen entsprechend vorbereitet sein, um sicher in die Gegenstecker gesteckt zu werden. Die Anzahl der Pole (3-polig) bestimmt die maximale Anzahl der individuellen Verbindungen, die über diese spezielle Stiftleiste geführt werden können.
Ist die Installation der WAGO 734-133 auf der Leiterplatte kompliziert?
Die Installation selbst auf der Leiterplatte erfolgt durch Lötverbindungen, was Standardverfahren in der Elektronikfertigung sind. Die Einfachheit des Designs und die präzise Fertigung von WAGO erleichtern jedoch das zuverlässige Lötbild. Die eigentliche Kabelverbindung mit der Stiftleiste ist dann in der Regel steckbar und erfordert kein weiteres Werkzeug, was die Handhabung nach der Montage vereinfacht.
Welche technischen Spezifikationen sind für die Auswahl der richtigen Stiftleiste wichtig?
Wichtige Spezifikationen sind die Polanzahl (hier 3-polig), das Rastermaß (hier 3,5 mm), die maximale Spannungs- und Strombelastbarkeit (Nennspannung und Nennstrom) sowie die Umgebungsbedingungen (z.B. Temperaturbereich), für die das Produkt ausgelegt ist. Die genauen Werte sind den technischen Datenblättern des Herstellers zu entnehmen.
Wie unterscheidet sich die WAGO 734-133 von Lötösen oder Drahtbrücken?
Im Vergleich zu Lötösen oder Drahtbrücken bietet die WAGO 734-133 eine standardisierte, wiederholgenaue und oft steckbare Lösung. Dies vereinfacht den Anschluss, die Fehlersuche und die Wartung erheblich. Lötverbindungen sind permanent, während Steckverbindungen ein schnelles Austauschen ermöglichen. Zudem bietet die Stiftleiste eine klar definierte Anzahl an Anschlusspunkten auf begrenztem Raum.
Welche Art von Material wird für die Gehäuse der WAGO Print-Stiftleisten verwendet?
Die Gehäuse von WAGO Print-Stiftleisten werden typischerweise aus hochwertigen thermoplastischen Kunststoffen gefertigt. Diese Materialien sind oft flammhemmend, haben eine hohe Temperaturbeständigkeit und eine gute elektrische Isolationseigenschaft, um Sicherheit und Langlebigkeit zu gewährleisten. Die genaue Materialbezeichnung kann je nach Serie variieren, ist aber in den technischen Datenblättern spezifiziert.
