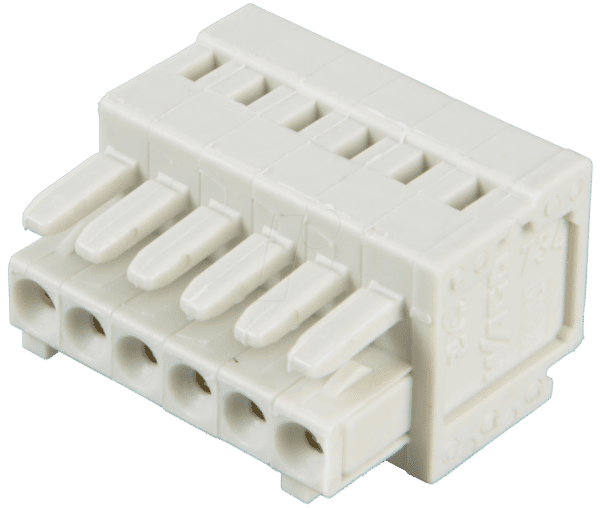

WAGO 734-106 – CAGE-CLAMP® Federleiste: Präzise Verbindung für anspruchsvolle Anwendungen
Sie suchen eine zuverlässige und platzsparende Lösung zur elektrischen Verbindung von Drähten in beengten Bauräumen? Die WAGO 734-106 CAGE-CLAMP® Federleiste mit einem Rastermaß von 3,5 mm und sechs Anschlusspunkten wurde entwickelt, um präzise und sichere Verbindungen dort zu realisieren, wo Effizienz und Zuverlässigkeit oberste Priorität haben. Ideal für Elektrofachkräfte, Anlagenbauer und Entwickler, die auf bewährte WAGO-Technologie für ihre anspruchsvollen Projekte setzen.
Die Vorteile der WAGO 734-106 CAGE-CLAMP® Federleiste
Die WAGO 734-106 repräsentiert die nächste Generation der Federklemmtechnik und löst gängige Herausforderungen bei der Verdrahtung von Geräten und Schaltschränken:
- Schnelle und einfache Installation: Die CAGE-CLAMP® Federkraftklemme ermöglicht werkzeuglose Verdrahtung, was die Montagezeit signifikant reduziert und gleichzeitig Fehlverdrahtungen minimiert.
- Kompaktes Design: Mit einem schmalen Rastermaß von 3,5 mm und sechs Anschlusspunkten bietet diese Leiste eine hohe Anschlussdichte auf kleinstem Raum, essentiell für moderne, miniaturisierte Geräte und Applikationen.
- Hohe Vibrationsfestigkeit: Die integrierte Federkraft sorgt für eine dauerhaft zuverlässige Verbindung, die auch unter rauen Umgebungsbedingungen und Vibrationen sicher hält – ein entscheidender Vorteil gegenüber Schraubverbindungen.
- Universelle Einsetzbarkeit: Geeignet für eine Vielzahl von Leiterquerschnitten (massiv und feindrähtig mit Aderendhülse), was die Flexibilität in unterschiedlichen Anwendungsszenarien erhöht.
- Sicherheit und Zuverlässigkeit: WAGO steht für höchste Qualitätsstandards. Die CAGE-CLAMP® Technologie ist seit Jahrzehnten bewährt und bietet eine elektrisch und mechanisch sichere Verbindung über die gesamte Lebensdauer des Produkts.
- Platzersparnis: Das kompakte Design reduziert den Platzbedarf im Schaltschrank oder Gehäuse und ermöglicht so kleinere und effizientere Gerätekonstruktionen.
Technische Spezifikationen und Materialgüte
Die WAGO 734-106 CAGE-CLAMP® Federleiste überzeugt durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien, die eine lange Lebensdauer und zuverlässige Funktion gewährleisten.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | WAGO 734-106 |
| Anschlusstyp | CAGE-CLAMP® Federklemme |
| Polzahl | 6 |
| Rastermaß | 3,5 mm |
| Max. Leiterquerschnitt (massiv) | 0,5 mm² |
| Max. Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,5 mm² |
| Nennspannung | 160 V (gemäß EN 60664) |
| Nennstrom | 6 A |
| Gehäusematerial | Halogenfreie, flammwidrige Kunststoffe für erhöhte Sicherheit in Umgebungen mit strengen Brandschutzanforderungen. Das Material bietet eine hohe chemische Beständigkeit und eine ausgezeichnete Dimensionsstabilität über einen weiten Temperaturbereich. |
| Federkontaktmaterial | Hochwertige Federlegierung, die eine konstante und zuverlässige Klemmkraft über die gesamte Lebensdauer gewährleistet. Dies verhindert Kriechströme und sorgt für eine dauerhaft niederohmige Verbindung. |
| Einsatztemperatur | -40 °C bis +85 °C. Diese breite Spanne ermöglicht den Einsatz in industriellen Umgebungen, die von extremen Temperaturen geprägt sein können. |
Anwendungsgebiete der WAGO 734-106
Die WAGO 734-106 CAGE-CLAMP® Federleiste ist prädestiniert für eine Vielzahl von Anwendungen, bei denen Platzersparnis, schnelle Montage und höchste Zuverlässigkeit gefragt sind:
- Elektronikgehäuse: Integration in kompakte Gehäuse von Unterhaltungselektronik, Messgeräten, Steuerungstechnik und industriellen Steuerungen.
- Leiterplattenbestückung: Anschluss von externen Leitungen an Leiterplatten, wo traditionelle Lötanschlüsse oder Schraubklemmen zu viel Platz beanspruchen würden.
- Modulare Systeme: Aufbau modularer Komponenten, bei denen eine schnelle und werkzeuglose Verbindung und Trennung der Module erforderlich ist.
- Beleuchtungstechnik: Sichere und effiziente Verdrahtung in modernen LED-Treibern und Lichtsystemen, wo Platz und Zuverlässigkeit entscheidend sind.
- Automatisierungstechnik: Verkabelung von Sensoren, Aktoren und Kleinsteuerungen in Industrieanlagen und Robotik.
- Modellbau und Hobbyelektronik: Für anspruchsvolle Projekte, bei denen eine professionelle und langlebige Verbindungslösung benötigt wird.
Sicherer Anschluss mit CAGE-CLAMP® Technologie
Die von WAGO patentierte CAGE-CLAMP® Verbindungstechnik ist das Herzstück dieser Federleiste. Sie bietet eine unübertroffene Kombination aus Einfachheit und Zuverlässigkeit.
Der Anschluss eines Leiters ist denkbar einfach: Der abisolierte Leiter wird einfach in die dafür vorgesehene Öffnung eingeführt. Der integrierte Federarm klemmt den Leiter sicher und mit konstantem Anpressdruck. Dieser Federdruck kompensiert Längenausdehnungen des Leiters durch Temperaturschwankungen und verhindert somit ein Lockern der Verbindung. Im Gegensatz zu Schraubverbindungen, die bei Vibrationen nachlassen können oder überdreht werden, bietet die CAGE-CLAMP® Technologie eine wartungsfreie und extrem vibrationsresistente Verbindung.
Die 6-polige Ausführung der WAGO 734-106 ermöglicht die gleichzeitige Aufnahme von sechs individuellen Leitern, was die Anzahl der benötigten Verbindungspunkte reduziert und die Verkabelungsstruktur vereinfacht. Das Rastermaß von 3,5 mm ist bewusst gewählt, um eine hohe Packungsdichte zu erreichen, ohne die Montagefreundlichkeit zu beeinträchtigen. Dies ermöglicht die Realisierung kompakter und leistungsfähiger elektrischer Baugruppen.
Qualitätsmerkmale und Vertrauen in WAGO
WAGO ist weltweit bekannt für seine innovativen Verbindungstechnologien und die herausragende Qualität seiner Produkte. Die 734-Serie mit CAGE-CLAMP® Technologie ist ein weiterer Beweis für dieses Engagement. Jede Komponente wird unter strengsten Qualitätskontrollen gefertigt, um sicherzustellen, dass sie den hohen Anforderungen der industriellen und professionellen Anwendung gerecht wird.
Die Verwendung von hochwertigen Kunststoffen, die spezifisch für elektrische Anwendungen ausgewählt wurden, garantiert nicht nur mechanische Stabilität und Langlebigkeit, sondern auch wichtige Sicherheitsmerkmale wie Flammwidrigkeit und eine gute elektrische Isolation. Die Federkontakte sind aus speziell entwickelten Legierungen gefertigt, die über Jahre hinweg ihre elastischen Eigenschaften behalten und einen zuverlässigen Kontakt sicherstellen.
Die Entscheidung für eine WAGO CAGE-CLAMP® Federleiste wie die 734-106 bedeutet eine Investition in Zuverlässigkeit und Effizienz. Sie minimiert potenzielle Fehlerquellen während der Montage und reduziert den Wartungsaufwand über die gesamte Lebensdauer der elektrischen Installation. Dies macht sie zur bevorzugten Wahl für anspruchsvolle Ingenieure und Techniker.
FAQ – Häufig gestellte Fragen zu WAGO 734-106 – CAGE-CLAMP® Federleiste, Mini, RM 3,5, 6-pol.
Kann die WAGO 734-106 auch für verschiedene Leiterquerschnitte verwendet werden?
Ja, die WAGO 734-106 ist für den Anschluss von massiven Leitern bis 0,5 mm² sowie für feindrähtige Leiter mit Aderendhülse bis 0,5 mm² ausgelegt. Diese Vielseitigkeit erleichtert die Integration in bestehende oder gemischte Verdrahtungsszenarien.
Ist die CAGE-CLAMP® Federleiste vibrationssicher?
Absolut. Die integrierte Federkraft der CAGE-CLAMP® Technologie sorgt für einen permanenten und sicheren Anpressdruck des Leiters. Dies macht die Verbindung äußerst widerstandsfähig gegen Vibrationen, Schockeinwirkungen und Temperaturschwankungen, was sie deutlich zuverlässiger als herkömmliche Schraubverbindungen macht.
Benötige ich Spezialwerkzeug für den Anschluss der Drähte?
Nein, der Anschluss der Drähte erfolgt werkzeuglos. Der abisolierte Leiter wird einfach in die dafür vorgesehene Öffnung eingeführt. Die innovative CAGE-CLAMP® Technologie übernimmt die sichere Klemmung.
Welche Umgebungsbedingungen sind für die WAGO 734-106 geeignet?
Die Federleiste ist für einen Einsatztemperaturbereich von -40 °C bis +85 °C konzipiert und aus halogenfreien, flammwidrigen Kunststoffen gefertigt. Dies gewährleistet einen sicheren Betrieb in vielen industriellen und anspruchsvollen Umgebungen.
Kann die WAGO 734-106 für hohe Ströme eingesetzt werden?
Die Nennspannung beträgt 160 V und der Nennstrom ist auf 6 A ausgelegt. Für Anwendungen, die über diese Spezifikationen hinausgehen, sollten Sie sich an unsere Experten wenden, um alternative WAGO-Produkte zu finden.
Wie unterscheidet sich die CAGE-CLAMP® Technologie von herkömmlichen Lüsterklemmen?
Im Gegensatz zu Lüsterklemmen, bei denen Schrauben zum Einsatz kommen und die durch Vibrationen oder thermische Ausdehnung des Leiters nachlassen können, bietet die CAGE-CLAMP® Technologie einen konstanten und selbstregulierenden Klemmdruck durch eine Feder. Dies garantiert eine dauerhaft sichere und wartungsfreie Verbindung, die auch unter extremen Bedingungen Bestand hat.
Ist die WAGO 734-106 für den Einsatz in sicherheitsrelevanten Anwendungen geeignet?
Die WAGO 734-106 erfüllt strenge industrielle Normen und bietet eine hohe Zuverlässigkeit. Für spezifische sicherheitsrelevante Anwendungen, insbesondere in Bereichen mit besonderen Zertifizierungsanforderungen, empfehlen wir stets, die exakten Spezifikationen und Zulassungen für den jeweiligen Einsatzzweck zu prüfen oder unsere technischen Berater zu konsultieren.
