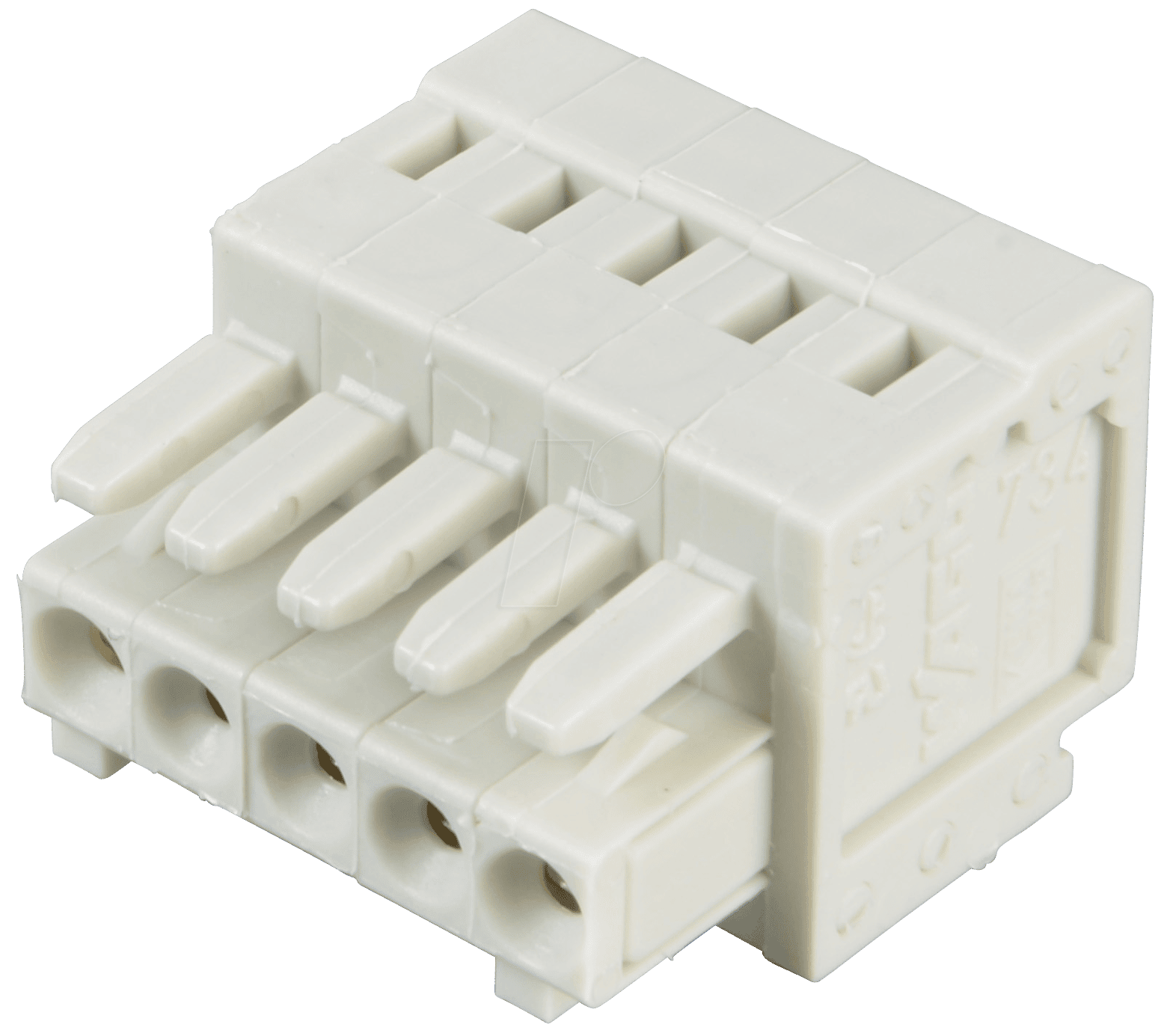

WAGO 734-105 – CAGE CLAMP Federleiste: Präzision und Zuverlässigkeit für Ihre Installationen
Sie suchen nach einer robusten und effizienten Lösung für die elektrische Verbindung von Drähten in beengten Platzverhältnissen? Die WAGO 734-105 CAGE CLAMP Federleiste, Mini, RM 3,5, 5-polig, ist die ideale Wahl für Elektroinstallateure, Schaltanlagenbauer und Automatisierungstechniker, die höchste Ansprüche an Sicherheit, Langlebigkeit und einfache Handhabung stellen. Diese kompakte Federklemme ermöglicht die werkzeuglose und sichere Verbindung von Einzelleitern und Litzen, selbst unter anspruchsvollen Umgebungsbedingungen, und vereinfacht so den Installationsprozess signifikant.
Herausragende Verbindungstechnik für anspruchsvolle Anwendungen
Die WAGO 734-105 Federleiste repräsentiert die Spitzenklasse der Verbindungstechnik. Im Gegensatz zu herkömmlichen Schraubklemmen, die anfällig für Vibrationen sind und regelmäßige Wartung erfordern, bietet die CAGE CLAMP Technologie eine dauerhaft sichere und wartungsfreie Verbindung. Die integrierte Federkraft sorgt für einen konstanten Anpressdruck, der ein Lockern der Verbindungen durch Temperaturschwankungen oder mechanische Belastungen verhindert. Dies resultiert in einer erhöhten Zuverlässigkeit Ihrer elektrischen Systeme und minimiert das Risiko von Ausfällen und Brandgefahren.
Effizienz und Sicherheit durch fortschrittliche Konstruktion
Die Mini-Ausführung der WAGO 734-105 Federleiste mit einem Rastermaß von nur 3,5 mm und fünf Polen ist speziell für Anwendungen konzipiert, bei denen Platz eine kritische Ressource ist. Ob in kompakten Steuerungen, kleinen Verteilerkästen oder der Nachrüstung bestehender Installationen – diese Leiste ermöglicht eine platzsparende und dennoch leistungsfähige Verdrahtung. Die einfache und intuitive Bedienung durch das Stecken des abisolierten Leiters in die Klemmstelle spart wertvolle Zeit bei der Installation und reduziert das Fehlerrisiko.
Vorteile der WAGO 734-105 CAGE CLAMP Federleiste im Überblick
- Werkzeuglose Verdrahtung: Schnelle und einfache Installation durch direktes Einstecken der Leiter in die CAGE CLAMP Klemme.
- Wartungsfreie Verbindungen: Dauerhaft sicherer Kontakt durch die integrierte Federkraft, unabhängig von Umwelteinflüssen.
- Kompaktes Design: Geringer Platzbedarf durch Mini-Ausführung und 3,5 mm Rastermaß, ideal für beengte Einbausituationen.
- Hohe Vibrationsfestigkeit: Zuverlässiger Kontakt auch bei starken Erschütterungen, was die Sicherheit erhöht.
- Breites Anwendungsspektrum: Geeignet für eine Vielzahl von Elektroinstallationen, von der Gebäudetechnik bis zur Industriesteuerung.
- Reduziertes Fehlerrisiko: Die intuitive Bedienung minimiert Anwendungsfehler und erhöht die Zuverlässigkeit der Installation.
- Hohe Strombelastbarkeit: Trotz kompakter Bauform ausgelegt für signifikante Stromstärken im spezifizierten Bereich.
- Langlebigkeit und Robustheit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und Beständigkeit.
Technische Spezifikationen und Materialgüte
Die Qualität der WAGO 734-105 CAGE CLAMP Federleiste manifestiert sich in der Auswahl der Materialien und der Präzision ihrer Fertigung. Der Gehäusewerkstoff besteht aus einem hochtemperatur- und flammwidrigen Kunststoff (PA 6.6), der für seine mechanische Stabilität und Isolationsfähigkeit bekannt ist. Die Kontaktfedern sind aus einer rost- und säurebeständigen Federstahllegierung gefertigt, die eine konstante Klemmkraft über Jahrzehnte gewährleistet. Die Leiteraufnahme ist so konzipiert, dass sie sowohl massive als auch flexible Leiter mit der erforderlichen Oberfläche sicher klemmt.
| Eigenschaft | Detail |
|---|---|
| Modellbezeichnung | WAGO 734-105 |
| Klemmsystem | CAGE CLAMP® |
| Polanzahl | 5 |
| Rastermaß | 3,5 mm |
| Anschlusstyp | Federklemme |
| Max. Leiterquerschnitt (starr) | Bis zu 0,75 mm² |
| Max. Leiterquerschnitt (flexibel ohne Aderendhülse) | Bis zu 0,75 mm² |
| Max. Leiterquerschnitt (flexibel mit Aderendhülse) | Bis zu 0,75 mm² |
| Nennstrom | Ca. 6 A (abhängig von Umgebungsbedingungen und Leiterquerschnitt) |
| Nennspannung | Ca. 250 V (gemäß VDE-Normen für diese Bauart) |
| Gehäusematerial | Flammwidriges Polyamid (PA 6.6) |
| Federkontaktmaterial | Federstahllegierung, korrosionsbeständig |
| Umgebungstemperaturbereich | Konstruktionsbedingt für typische Einsatzbereiche in Innenräumen geeignet (-25°C bis +85°C) |
| Schutzart (eingesteckt) | Bietet eine gute Isolationsleistung für die jeweilige Anwendungsumgebung |
| Zulassungen | Erfüllt relevante Normen wie EN, UL (spezifische Details sind dem Produktdatenblatt zu entnehmen) |
Anwendungsbereiche: Wo die WAGO 734-105 brilliert
Die Vielseitigkeit der WAGO 734-105 CAGE CLAMP Federleiste, Mini, RM 3,5, 5-polig, macht sie zu einem unverzichtbaren Bauteil in zahlreichen Branchen und Applikationen. Ihre Kompaktheit und die zuverlässige Verbindungstechnik eröffnen dabei besonders dort Vorteile, wo Platzoptimierung und Effizienz im Vordergrund stehen.
- Schaltanlagenbau: Für die Verdrahtung von Kleinsteuerungen, Relais, Zeitgebern und anderen Komponenten in Schaltschränken. Die schnelle Montage spart wertvolle Zeit bei der Schaltschrankverdrahtung.
- Automatisierungstechnik: Zur Verbindung von Sensoren, Aktoren, SPS-Modulen und anderen Schnittstellen in industriellen Automatisierungslösungen.
- Gebäudetechnik: Ideal für die Verteilung von Niederspannungssignalen, die Anbindung von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie für die Installation von Sicherheitssystemen.
- Geräteanschlüsse: Zur internen Verdrahtung von elektronischen Geräten und Haushaltsgeräten, wo eine sichere und dauerhafte Verbindung erforderlich ist.
- Modulbau und Prototypenentwicklung: Für Bastler, Entwickler und Ingenieure, die schnell und zuverlässig elektrische Verbindungen auf Platinen oder in Prototypen herstellen müssen.
- Reparatur und Wartung: Erleichtert den Austausch von defekten Kabelverbindungen und Komponenten durch die einfache Handhabung.
FAQ – Häufig gestellte Fragen zu WAGO 734-105 – CAGE CLAMP Federleiste, Mini, RM 3,5, 5-pol.
Was bedeutet „CAGE CLAMP“ und wie funktioniert sie?
CAGE CLAMP ist die proprietäre Verbindungstechnologie von WAGO. Sie nutzt eine Feder aus Spezialstahl, die einen elektrischen Kontakt mit dem Leiter herstellt. Beim Einführen des abisolierten Leiters wird die Feder auseinandergedrückt und klemmt den Leiter dann mit konstantem Druck. Dies gewährleistet eine vibrationssichere und wartungsfreie Verbindung, die im Gegensatz zu Schraubklemmen auch bei Temperaturschwankungen ihre Klemmkraft behält.
Welche Leiterquerschnitte kann die WAGO 734-105 aufnehmen?
Die WAGO 734-105 ist für Leiterquerschnitte bis maximal 0,75 mm² ausgelegt. Dies gilt sowohl für massive als auch für flexible Leiter (mit oder ohne Aderendhülse). Der genaue zulässige Leiterquerschnitt kann je nach Anwendung und spezifischer Normenkonformität variieren und sollte dem Produktdatenblatt entnommen werden.
Ist die Installation der WAGO 734-105 für Laien geeignet?
Die Installation ist extrem einfach und erfordert kein spezielles Werkzeug. Das Abisolieren des Leiters auf die korrekte Länge und das anschließende Einführen in die Klemme genügen. Dennoch sollten elektrische Arbeiten stets von qualifiziertem Personal durchgeführt werden, um Sicherheitsrisiken zu vermeiden.
Wie unterscheidet sich die Mini-Ausführung von anderen WAGO Federleisten?
Die „Mini“-Ausführung, wie die 734-105, zeichnet sich durch ein sehr geringes Rastermaß (hier 3,5 mm) und eine kompakte Bauform aus. Dies ermöglicht eine höhere Packungsdichte und ist ideal für Anwendungen, bei denen der Platz begrenzt ist. Größere Modelle bieten oft höhere Strombelastbarkeiten und sind für größere Leiterquerschnitte ausgelegt.
Ist die WAGO 734-105 für den Einsatz in feuchten oder staubigen Umgebungen geeignet?
Die Federleiste selbst ist für den Einsatz in trockenen Innenräumen konzipiert. Für Umgebungen mit hoher Feuchtigkeit, Staub oder aggressiven Medien sind spezielle Schutzmaßnahmen oder abgedichtete Gehäuse erforderlich, um die Funktionalität und Sicherheit zu gewährleisten. Die Standardausführung bietet eine gute Isolationsleistung für übliche Anwendungen.
Welche Lebensdauer kann ich von der WAGO 734-105 erwarten?
Aufgrund der hochwertigen Materialien und der CAGE CLAMP Technologie ist die WAGO 734-105 für eine sehr lange Lebensdauer ausgelegt. Die Federkontakttechnologie gewährleistet über viele Jahre eine konstante Klemmkraft. Unter normalen Betriebsbedingungen und ohne Überlastung sind Jahrzehnte an Zuverlässigkeit zu erwarten.
Welche Sicherheitsstandards erfüllt die WAGO 734-105?
Die WAGO 734-105 erfüllt relevante internationale und europäische Normen für elektrische Verbindungsbauteile, wie beispielsweise EN-Normen. Für spezifische Anwendungen und Branchen sind oft zusätzliche Zulassungen wie UL oder VDE relevant. Eine detaillierte Auflistung der relevanten Normen und Zulassungen ist dem offiziellen Produktdatenblatt von WAGO zu entnehmen.
