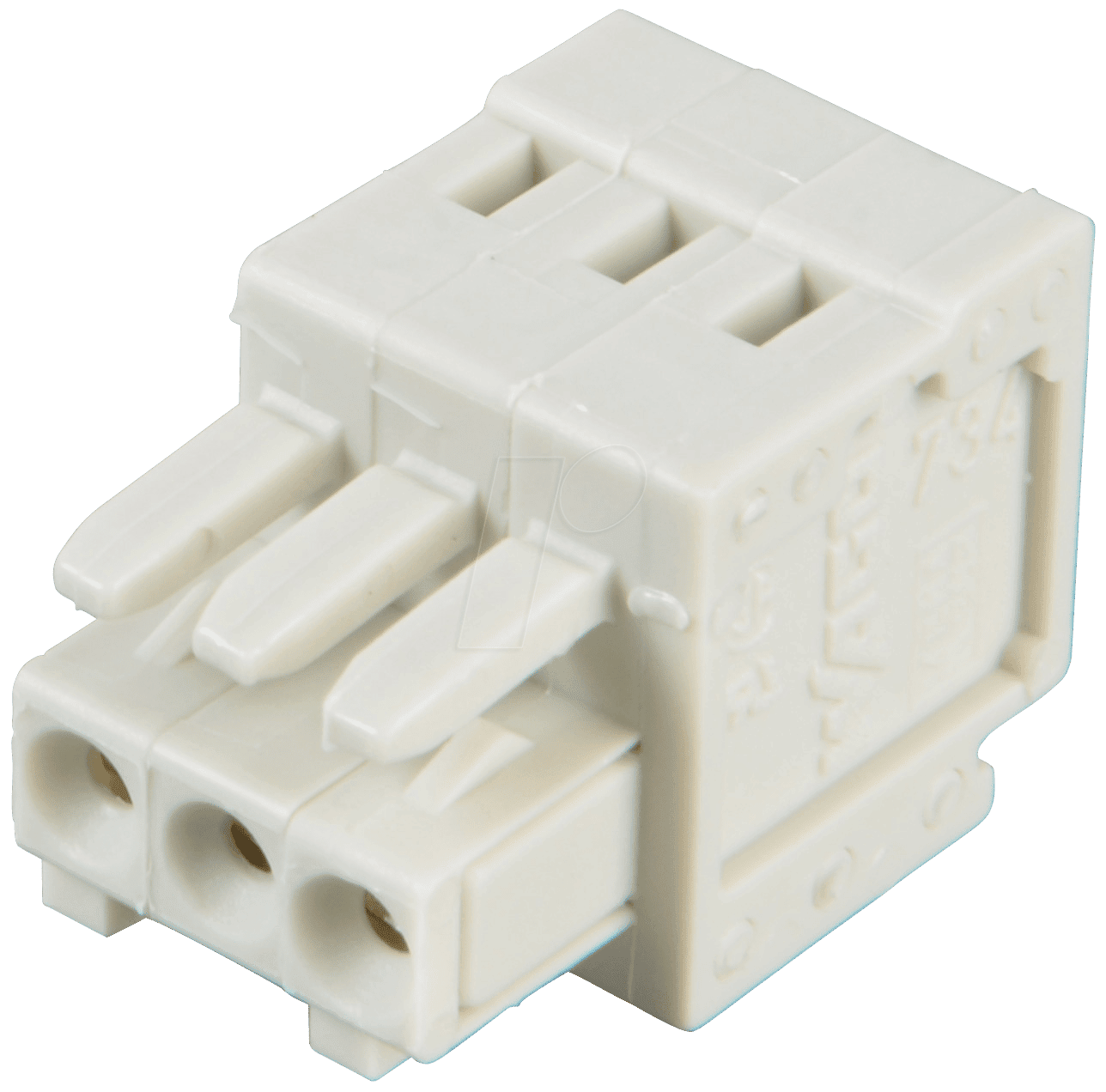

WAGO 734-103 – Die kompakte Lösung für zuverlässige elektrische Verbindungen
Sie suchen nach einer platzsparenden und dennoch äußerst robusten Lösung für Ihre elektrischen Verdrahtungsaufgaben? Der WAGO 734-103 – CAGE-CLAMP Federleiste, Mini, RM 3,5, 3-polig wurde speziell entwickelt, um elektrische Verbindungen in anspruchsvollen Umgebungen schnell, sicher und dauerhaft zu realisieren. Ideal für Automatisierungstechnik, Schaltschrankbau und anspruchsvolle Installationen, wo Zuverlässigkeit und Effizienz oberste Priorität haben.
Innovatives CAGE-CLAMP® Verbindungsprinzip für maximale Leistung
Das Herzstück der WAGO 734-103 ist die bewährte CAGE-CLAMP®-Verbindungstechnologie. Dieses System ermöglicht eine werkzeuglose Verdrahtung, die Zeit spart und Fehlerquellen minimiert. Im Gegensatz zu herkömmlichen Schraubklemmen bietet CAGE-CLAMP® eine konstante und federnde Klemmkraft, die auch bei Vibrationen und Temperaturschwankungen für eine sichere Verbindung sorgt. Dies schützt Ihre Anlage vor Ausfällen und verlängert die Lebensdauer der Komponenten.
Vorteile der WAGO 734-103 – CAGE-CLAMP Federleiste
- Werkzeuglose Installation: Spart signifikant Zeit und reduziert Montagekosten. Ein einfaches Einführen des Leiters genügt für eine sichere Verbindung.
- Vibrationssicherheit: Die federnde Klemmkraft verhindert ein Lockern der Leiter, selbst unter extremen mechanischen Belastungen, was für den zuverlässigen Betrieb in industriellen Umgebungen unerlässlich ist.
- Universelle Anwendbarkeit: Geeignet für massive und feindrähtige Leiter mit Aderendhülse, was eine hohe Flexibilität bei der Auswahl der zu verbindenden Kabel ermöglicht.
- Kompaktes Design: Mit einem Rastermaß von 3,5 mm ist diese 3-polige Federleiste besonders platzsparend und somit ideal für Anwendungen mit begrenztem Bauraum, wie in kleinen Schaltschränken oder bei der Geräteverdrahtung.
- Hohe Kontaktsicherheit: Die CAGE-CLAMP®-Technologie gewährleistet einen geringen Übergangswiderstand, was Energieverluste minimiert und die Effizienz der elektrischen Übertragung erhöht.
- Lange Lebensdauer: Korrosionsbeständige Materialien und eine robuste Konstruktion sichern eine zuverlässige Funktion über viele Jahre hinweg.
- Hohe Isolationsspannung: Bietet ein hohes Maß an elektrischer Sicherheit, selbst bei anspruchsvollen Spannungsniveaus.
Technische Spezifikationen und Materialqualität
Die WAGO 734-103 zeichnet sich durch ihre sorgfältige Materialauswahl und präzise Fertigung aus, die für Langlebigkeit und Zuverlässigkeit stehen. Das Gehäuse besteht aus einem hochwertigen, flammhemmenden Kunststoff (Polyamid PA 6.6), der auch bei höheren Temperaturen formstabil bleibt und die Sicherheit erhöht. Die federnden Kontakte sind aus einer korrosionsbeständigen Kupferlegierung gefertigt und bieten eine ausgezeichnete Leitfähigkeit.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | CAGE-CLAMP® Federleiste |
| Modellnummer | 734-103 |
| Anzahl der Pole | 3 |
| Rastermaß (Pitch) | 3,5 mm |
| Anschlusstyp | CAGE-CLAMP® |
| Leiterquerschnitt (massiv) | 0,5 mm² – 1,5 mm² |
| Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,5 mm² – 1,5 mm² |
| Nennspannung | 250 V |
| Nennstrom | 17,5 A |
| Isolationsmaterial | Polyamid PA 6.6 (UL 94 V-0) |
| Farbe | Grau |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
Anwendungsgebiete: Wo der WAGO 734-103 seine Stärken ausspielt
Die Vielseitigkeit und Zuverlässigkeit der WAGO 734-103 – CAGE-CLAMP Federleiste macht sie zur bevorzugten Wahl in einer breiten Palette von Anwendungen. Ihre kompakte Bauform ist ein entscheidender Vorteil, wenn es um die Optimierung von Bauraum geht, wie beispielsweise in der:
- Automatisierungstechnik: Zur schnellen und sicheren Verbindung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen.
- Schaltschrankbau: Zur platzsparenden Verdrahtung von Steuerungen, Relais und anderen Komponenten in industriellen Schaltschränken.
- Geräte- und Anlagenbau: Zur flexiblen und dauerhaften Verbindung von Leitungen in Maschinen, Prüfgeräten und individuellen Anlagen.
- Beleuchtungstechnik: Zur effizienten und sicheren Verdrahtung von LED-Modulen und Steuersystemen.
- Modulare Systeme: Als zuverlässige Schnittstelle für die Verbindung von vordefinierten Modulen in komplexen Systemen.
Die einfache Handhabung und die hohe Sicherheit des CAGE-CLAMP®-Systems ermöglichen auch weniger erfahrenen Anwendern eine schnelle und professionelle Installation. Dies reduziert die Abhängigkeit von spezialisiertem Personal und beschleunigt den gesamten Montageprozess.
Sicherheit und Normkonformität: Ein Gütesiegel für Ihre Installationen
WAGO Produkte stehen weltweit für höchste Qualität und Sicherheit. Der 734-103 – CAGE-CLAMP Federleiste erfüllt strenge internationale Normen und Zertifizierungen, was Ihnen die Gewissheit gibt, eine sichere und konforme Lösung für Ihre elektrischen Installationen zu wählen. Die Verwendung von hochwertigen, flammhemmenden Materialien und die präzise Konstruktion tragen maßgeblich zur Erfüllung von Sicherheitsstandards bei. Dies ist besonders wichtig in Umgebungen, in denen Brandschutz und elektrische Sicherheit von höchster Bedeutung sind.
FAQ – Häufig gestellte Fragen zu WAGO 734-103 – CAGE-CLAMP Federleiste, Mini, RM 3,5, 3-polig
Wie wird der Leiter in die WAGO 734-103 eingeführt?
Die Einführung des Leiters erfolgt denkbar einfach: Sie schieben den abisolierten Leiter einfach in die dafür vorgesehene Öffnung der Klemme. Die integrierte CAGE-CLAMP®-Feder hält den Leiter sicher und sorgt für eine dauerhaft gute elektrische Verbindung.
Welche Leiterquerschnitte können mit der WAGO 734-103 verarbeitet werden?
Die WAGO 734-103 ist für massive und feindrähtige Leiter mit Aderendhülse im Bereich von 0,5 mm² bis 1,5 mm² ausgelegt. Diese Bandbreite deckt die meisten gängigen Verdrahtungsanforderungen ab.
Ist eine Demontage des Leiters ohne Werkzeug möglich?
Ja, die Entriegelung der CAGE-CLAMP®-Verbindung ist ebenfalls werkzeuglos möglich. Durch leichtes Drehen und Ziehen des Leiters kann dieser wieder aus der Klemme gelöst werden.
Für welche Umgebungen ist die WAGO 734-103 besonders geeignet?
Die WAGO 734-103 ist aufgrund ihrer Vibrationsfestigkeit, Kompaktheit und hohen Isolationsspannung hervorragend für anspruchsvolle Umgebungen wie die Automatisierungstechnik, den Schaltschrankbau und den allgemeinen Maschinen- und Anlagenbau geeignet.
Welche Vorteile bietet die CAGE-CLAMP®-Technologie gegenüber herkömmlichen Schraubklemmen?
Die CAGE-CLAMP®-Technologie bietet mehrere Vorteile: Sie ermöglicht eine werkzeuglose Verdrahtung, sorgt für eine konstante Klemmkraft unabhängig von Vibrationen, ist wartungsfrei und minimiert das Risiko von Beschädigungen am Leiter durch zu festes Anziehen.
Ist die WAGO 734-103 flammhemmend?
Ja, das Gehäuse der WAGO 734-103 besteht aus Polyamid PA 6.6, das nach UL 94 V-0 klassifiziert ist und somit flammhemmend ist. Dies trägt zur Erhöhung der Sicherheit bei.
Kann die WAGO 734-103 auch bei tiefen Temperaturen eingesetzt werden?
Ja, die WAGO 734-103 ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt, was ihren Einsatz auch in kälteren Umgebungen ermöglicht.
